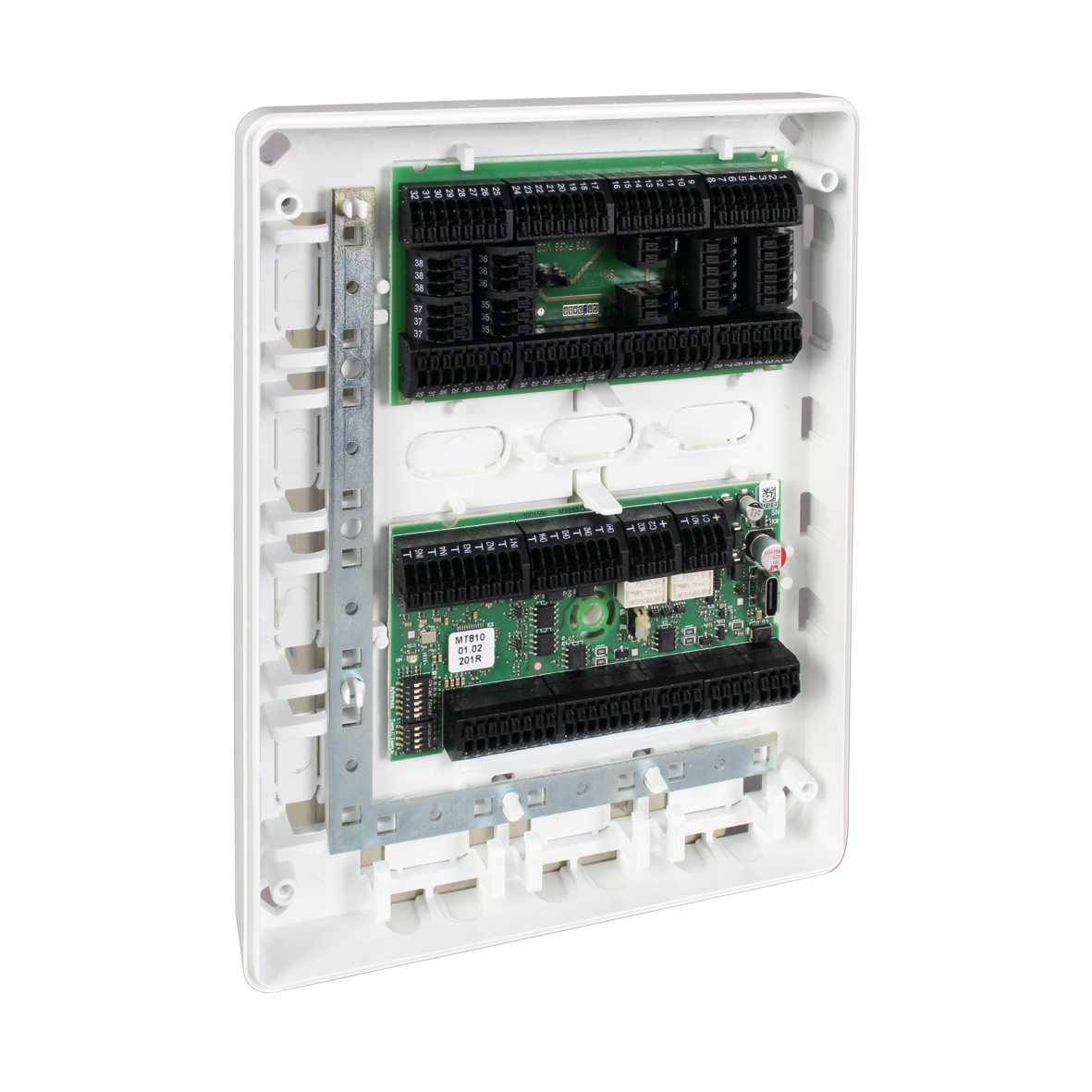

TELENOT MT510-H5B FK K31 Türmodul für bis zu 2 Zugangstüren, RS485, VdS-Klasse C

Das TELENOT MT510-H5B FK K31 Türmodul verbindet die Türperipherie von bis zu zwei Zugangstüren mit dem Auswerte- und Steuergerät hilock 5500. Als Bestandteil des Zutrittskontrollsystems hilock 5000 ZK unterstützt es eine strukturierte, zentral verwaltete Zutrittskontrolle. TELENOT kombiniert hierfür eine RS485-Anbindung mit vielseitigen Ein- und Ausgängen, Federkraftklemmen und einem kompakten Aufputzgehäuse. Die Ausführung mit der Artikelnummer 100097152 eignet sich für anspruchsvolle Sicherheitskonzepte, bei denen Türüberwachung, Zutrittssteuerung und eine übersichtliche Installation zusammenkommen sollen.

Mit VdS-Klasse C, VSÖ-Klasse WS und der Einstufung nach EN 50131-1 Grad 3 bietet das Türmodul wichtige Voraussetzungen für sicherheitsorientierte Anwendungen. Maßgeblich für die Umsetzung bleiben die Anforderungen an das Gesamtsystem sowie dessen fachgerechte Planung und Installation.

TELENOT MT510-H5B FK K31 Türmodul: zwei Zugangstüren gezielt einbinden

Das MT510-H5B dient als dezentrale Schnittstelle zwischen der angeschlossenen Türperipherie und dem hilock 5500. Statt einzelne Türkomponenten unabhängig voneinander zu betrachten, lassen sich die vorgesehenen Anschlüsse in einem passenden Türmodul zusammenführen. Das erleichtert eine nachvollziehbare Zuordnung der Komponenten und unterstützt einen klar gegliederten Systemaufbau.

Für die Anbindung stehen zwei Schnittstellen für RFID-Schreib-Leser sowie eine zusätzliche Reader-Schnittstelle bereit. Fünf Meldergruppeneingänge ermöglichen beispielsweise den Anschluss von Magnet- oder Schließblechkontakten. So können die für das jeweilige Türkonzept vorgesehenen Zustandsmeldungen in die Zutrittskontrollanlage eingebunden werden.

Zwei potenzialfreie Relaisausgänge sind unter anderem für die Ansteuerung von Türöffnern vorgesehen. Ergänzend bietet das Modul drei parametrierbare Transistorausgänge. Diese Kombination schafft Spielraum für unterschiedliche Anschluss- und Steuerungsaufgaben, sofern die eingesetzten Komponenten und die Projektierung den Systemvorgaben entsprechen.

RS485-Kommunikation für eine ausbaufähige Zutrittskontrolle

Die Verbindung zum Auswerte- und Steuergerät hilock 5500 erfolgt über RS485. Das verwendete Protokoll H5B-P2 arbeitet mit einer Übertragungsrate von 115.200 Baud. Eine angegebene Leitungslänge von bis zu 200 Metern zum hilock 5500 unterstützt die räumlich verteilte Installation innerhalb eines Gebäudes.

An einem hilock 5500 lassen sich bis zu acht Türmodule betreiben, verteilt auf jeweils vier Module pro RS485-Schnittstelle. Bei Nutzung von zwei Zugangstüren je Modul ergibt sich damit ein Ausbaupotenzial von bis zu 16 Zugangstüren je Auswerte- und Steuergerät. Das ist besonders interessant, wenn zunächst einzelne Zugänge ausgestattet und später weitere Türen in dasselbe System eingebunden werden sollen.

Ein weiterer Vorteil für den laufenden Betrieb ist die Möglichkeit, Firmware-Updates über RS485 durchzuführen. Damit steht ein vorgesehener Aktualisierungsweg über die vorhandene Kommunikationsschnittstelle zur Verfügung. Für Betreiber und Errichter ist dies ein wichtiger Aspekt einer langfristig betreuten Zutrittskontrolllösung.

Kompakte Aufputzmontage mit Federkraftklemmen

Die Ausführung FK K31 verbindet Federkraftklemmen mit dem Gehäusetyp K31 für die Aufputzmontage. Federkraftklemmen unterstützen einen praxisgerechten Leiteranschluss und eine übersichtliche Installation der Türperipherie. Gerade bei mehreren angeschlossenen Kontakten, Lesern und Steuerleitungen ist eine gut strukturierte Verdrahtung für Inbetriebnahme und spätere Servicearbeiten von Vorteil.

Das Gehäuse besteht aus ASA-Kunststoff und misst 174 × 136 × 26 Millimeter. Durch die geringe Tiefe und die Farbe Verkehrsweiß, RAL 9016, lässt sich das Modul unauffällig in viele Innenraumumgebungen integrieren. Eine Wandabreißsicherung ergänzt die sicherheitsrelevante Ausstattung.

Die Schutzart IP40 und die Umweltklasse II gemäß VdS 2110 sind bei der Wahl des Montageorts zu berücksichtigen. Das Modul ist für passende Innenraumbedingungen vorgesehen; für ungeschützte Außenbereiche oder Orte mit Wasserbelastung ist die Schutzart nicht ausgelegt.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Artikelnummer: 100097152
– Produktbezeichnung: MT510-H5B FK K31 Türmodul
– Systemzuordnung: Zutrittskontrollsystem hilock 5000 ZK
– Anbindung: Auswerte- und Steuergerät hilock 5500
– Türkapazität: bis zu 2 Zugangstüren je Türmodul
– Systemausbau: bis zu 8 Türmodule je hilock 5500, jeweils 4 pro RS485-Schnittstelle
– Kommunikationsschnittstelle: RS485
– Protokoll: H5B-P2
– Übertragungsrate: 115.200 Baud
– Firmware-Update: über RS485 möglich
– Leitungslänge: bis zu 200 m zum hilock 5500
– RFID-Anschlüsse: 2 Schnittstellen für RFID-Schreib-Leser
– Zusätzlicher Leseranschluss: 1 Schnittstelle Reader
– Meldergruppeneingänge: 5, beispielsweise für Magnet- oder Schließblechkontakte
– Transistorausgänge: 3, parametrierbar
– Relaisausgänge: 2, potenzialfrei, beispielsweise für Türöffner
– Anschlusstechnik: Federkraftklemmen
– Gehäusetyp: K31
– Montageart: Aufputzmontage
– Sicherheitsausstattung: Wandabreißsicherung
– VdS-Klasse: C
– VdS-Nummer: G 123039
– VSÖ-Klasse: WS
– VSÖ-Nummer: W 250623/04 E
– Einstufung nach EN 50131-1: Grad 3
– Umweltklasse gemäß VdS 2110: Klasse II
– Betriebstemperatur: −10 °C bis +55 °C
– Schutzart: IP40
– Gehäusematerial: Kunststoff ASA
– Abmessungen B × H × T: 174 × 136 × 26 mm
– Farbe: RAL 9016, Verkehrsweiß
– Versorgungsspannung: 12 V DC über die RS485-Anbindung
– Stromaufnahme in Ruhe: ca. 5 mA
– Maximale Stromaufnahme: 11 mA, ohne Leser oder andere Komponenten

Einsatzbereiche und Mehrwert für professionelle Sicherheitskonzepte

Das Türmodul eignet sich zur Einbindung von Zugangstüren in Büro- und Verwaltungsgebäuden, Gewerbeobjekten oder betrieblichen Bereichen mit geregeltem Zutritt. Denkbare Anwendungen sind Zugänge zu Mitarbeiterräumen, Lagerbereichen oder Technikräumen. Entscheidend sind jeweils die Kompatibilität der Türperipherie, die geforderte Sicherheitsstufe und die Bedingungen am Montageort.

Sein besonderes Wertversprechen liegt in der Kombination aus Zwei-Türen-Anbindung, vielseitiger Peripherieanbindung und Erweiterbarkeit innerhalb der hilock-Systemarchitektur. Für Facherrichter entsteht eine klar definierte Anschlusslösung; Betreiber erhalten eine Grundlage, um mehrere Zugänge in einem gemeinsamen Zutrittskontrollsystem zu organisieren.

Die geringe Eigenstromaufnahme ist ein zusätzlicher Planungsaspekt. Bei der Dimensionierung der Versorgung müssen jedoch die angeschlossenen Leser und weiteren Komponenten gesondert berücksichtigt werden. Ebenso wichtig: Die ausgewiesenen Klassifizierungen des Moduls ersetzen nicht die Prüfung, ob die gesamte Anlage die projektspezifischen Anforderungen erfüllt.

Fazit: TELENOT MT510-H5B FK K31 Türmodul für die systemgerechte Türanbindung

Das TELENOT MT510-H5B FK K31 Türmodul ist eine passende Wahl, wenn bis zu zwei Zugangstüren in das Zutrittskontrollsystem hilock 5000 ZK eingebunden werden sollen. RS485-Kommunikation, umfangreiche Anschlussmöglichkeiten, Firmware-Updates über die Schnittstelle und das flache Aufputzgehäuse verbinden Funktionalität mit einer praxisorientierten Installation. Zusammen mit VdS-Klasse C und der Erweiterbarkeit am hilock 5500 bietet das Modul eine überzeugende Basis für professionell geplante, zentral gesteuerte Zutrittslösungen.
