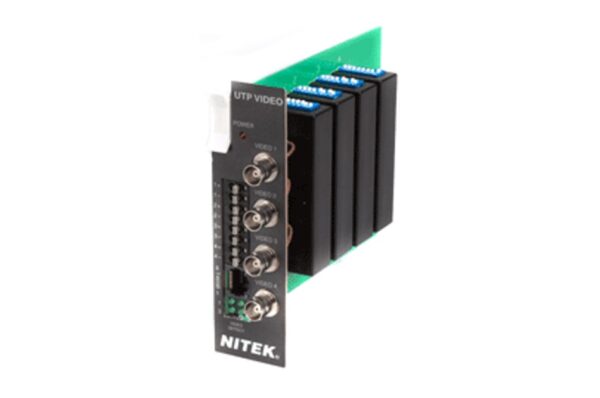

Nitek, TR515X4: Starker 4-Kanal-Empfänger für beste Bilder

Eine zuverlässige Videoübertragung beginnt nicht erst am Bildschirm. Entscheidend ist, wie sauber die Signale auf ihrem Weg von der Kamera zur Empfangstechnik verarbeitet werden. Der Nitek, TR515X4 setzt genau hier an: Als aktive 4-Kanal-Video-Zweidraht-Empfängerkarte bietet er eine Lösung für die gebündelte Aufnahme mehrerer Videosignale. Die Ausführung mit BNC- und RJ45-Anschlüssen sowie die angegebene Übertragungsdistanz von 500 Metern machen ihn besonders für Installationen interessant, bei denen längere Leitungswege berücksichtigt werden müssen.

Ob bei der Planung einer neuen Videoanlage oder bei der Anpassung einer bestehenden Installation: Wer vier Videokanäle an einem Empfangspunkt zusammenführen möchte, sollte neben der Kanalzahl auch die Übertragungsart, die Verkabelung und die Kompatibilität der eingesetzten Komponenten im Blick behalten.

Nitek, TR515X4: Vier Videokanäle auf einer Empfängerkarte

Der Nitek, TR515X4 ist als aktive Empfängerkarte für vier Videokanäle ausgelegt. Damit lassen sich mehrere Signalstrecken auf einer Karte bündeln. Das kann eine übersichtliche Anlagenstruktur unterstützen und die Zuordnung der einzelnen Kamerasignale am Empfangspunkt erleichtern.

Die Kartenbauform ist vor allem für strukturierte Installationen relevant. Anders als bei einem eigenständigen Einzelgerät sollte hier vorab geprüft werden, welche Aufnahme, welches Gehäuse oder welches Trägersystem für den Betrieb vorgesehen ist. Aus der Bezeichnung „Empfängerkarte“ allein lässt sich nicht ableiten, dass die Karte ohne weitere Systemkomponenten verwendet werden kann.

Die wesentlichen Produktmerkmale im Überblick:

– Gerätetyp: aktive Video-Zweidraht-Empfängerkarte
– Kanalzahl: vier Videokanäle
– Anschlussausführung: BNC und RJ45
– Angegebene Übertragungsdistanz: 500 Meter
– Aufgabe im System: Empfang von Videosignalen über Zweidrahtstrecken

Diese Angaben bilden eine gute Grundlage für die erste Produktauswahl. Für die konkrete Auslegung einer Anlage bleiben jedoch die vollständigen technischen Unterlagen maßgeblich.

Aktive Zweidrahttechnik für längere Signalwege

Bei der Zweidrahtübertragung wird ein Videosignal über ein geeignetes Adernpaar transportiert. Solche Übertragungsstrecken können eine interessante Alternative zu einer durchgängigen Koaxialverkabelung darstellen, sofern Sender, Empfänger und Leitungen aufeinander abgestimmt sind.

Ein aktiver Empfänger arbeitet mit elektronischer Signalverarbeitung. Diese kann grundsätzlich dazu dienen, die Auswirkungen einer längeren Übertragungsstrecke auf das empfangene Signal auszugleichen. Welche konkreten Einstell- oder Kompensationsmöglichkeiten der TR515X4 bietet, geht aus der vorliegenden Kurzbeschreibung allerdings nicht hervor.

Für die Praxis bedeutet das: Die aktive Ausführung ist ein wichtiges Konstruktionsmerkmal, ersetzt aber keine sorgfältige Planung. Eine gute Bildübertragung entsteht durch das Zusammenspiel aller Komponenten – von der Signalquelle über die Leitung bis zum Empfang und zur weiteren Verarbeitung.

BNC und RJ45: Anschlüsse richtig einordnen

Der Nitek, TR515X4 wird mit der Anschlusskombination BNC–RJ45 beschrieben. BNC-Anschlüsse sind in der Videotechnik verbreitet, während RJ45-Steckverbindungen eine geordnete Anbindung geeigneter mehradriger Leitungen ermöglichen können.

Wichtig ist dabei eine klare Unterscheidung: Ein RJ45-Anschluss bedeutet nicht automatisch, dass ein Gerät Ethernet, IP-Video oder Power over Ethernet unterstützt. Der Steckertyp beschreibt zunächst die mechanische Verbindung, nicht das darüber verwendete Übertragungsverfahren.

Vor dem Anschluss sollten deshalb insbesondere folgende Punkte geklärt werden:

– Welche Kontaktbelegung ist für die RJ45-Verbindung vorgeschrieben?
– Wie werden die vier Videokanäle den einzelnen Adernpaaren zugeordnet?
– Welche sendeseitigen Komponenten sind mit der Empfängerkarte kompatibel?
– Welche Videostandards und Signalformate werden unterstützt?
– Wie erfolgt die Stromversorgung der aktiven Karte?

Eine korrekte Belegung schützt vor Fehlverbindungen und erleichtert die Inbetriebnahme. Gerade bei mehreren Kanälen lohnt sich außerdem eine eindeutige Beschriftung der Leitungen und Anschlüsse.

500 Meter Übertragungsdistanz: Was bei der Planung zählt

Die angegebene Distanz von 500 Metern macht die Empfängerkarte für Anwendungen mit größeren Entfernungen zwischen Signalquelle und Empfangspunkt interessant. Dazu können beispielsweise weitläufige Gebäude oder Anlagen mit zentral zusammengeführter Videotechnik gehören.

Die Reichweitenangabe sollte jedoch nicht als uneingeschränkte Zusicherung für jede Verkabelung verstanden werden. Ob eine Strecke in der gewünschten Qualität betrieben werden kann, hängt unter anderem vom Leitungstyp, vom Zustand der Kabel, von der Anzahl der Verbindungsstellen und von möglichen elektromagnetischen Störeinflüssen ab. Auch die eingesetzte Sendetechnik spielt eine wesentliche Rolle.

Bei vorhandenen Leitungen empfiehlt es sich daher, deren Eignung zunächst zu prüfen. Eine dokumentierte Leitungsführung und ein Funktionstest unter realen Betriebsbedingungen schaffen mehr Sicherheit als die reine Betrachtung der Kabellänge. Die Bedingungen, unter denen die 500 Meter erreicht werden, sollten anhand der Herstellerangaben abgeglichen werden.

Für welche Installationen eignet sich der Nitek, TR515X4?

Die Empfängerkarte kommt grundsätzlich für Videoanlagen infrage, in denen vier kompatible Videosignale über Zweidrahtleitungen empfangen werden sollen. Besonders naheliegend ist ihr Einsatz dort, wo mehrere Übertragungsstrecken an einem zentralen Punkt enden.

Auch bei der Modernisierung bestehender Systeme kann die Zweidrahttechnik interessant sein. Ob vorhandene Kabel tatsächlich weiterverwendet werden können, muss allerdings im Einzelfall geprüft werden. Aus dem Anschlusstyp oder der Reichweitenangabe allein lässt sich keine allgemeine Kompatibilität ableiten.

Für eine passende Produktauswahl empfiehlt sich eine einfache Reihenfolge: zunächst Signalformat und Leitungssituation erfassen, anschließend die kompatible Sendetechnik bestimmen und schließlich Einbau sowie Versorgung der Empfängerkarte klären. So lässt sich frühzeitig erkennen, ob das Gerät die Anforderungen des Projekts erfüllt.

Fazit: Vier Kanäle, klare Aufgabe, sorgfältige Systemplanung

Der Nitek, TR515X4 bündelt vier Videokanäle in einer aktiven Zweidraht-Empfängerkarte. Mit BNC- und RJ45-Anschlüssen sowie einer angegebenen Übertragungsdistanz von 500 Metern bietet er eine interessante Grundlage für strukturierte Videoübertragungsstrecken.

Seine Stärken kommen vor allem dann zum Tragen, wenn Verkabelung, Signalformat, Sendetechnik und Einbauumgebung sorgfältig aufeinander abgestimmt sind. Wer diese Voraussetzungen vorab prüft, kann den Nitek, TR515X4 gezielt in die Anlagenplanung einbeziehen und damit eine wichtige Basis für eine zuverlässige Bildübertragung schaffen.
