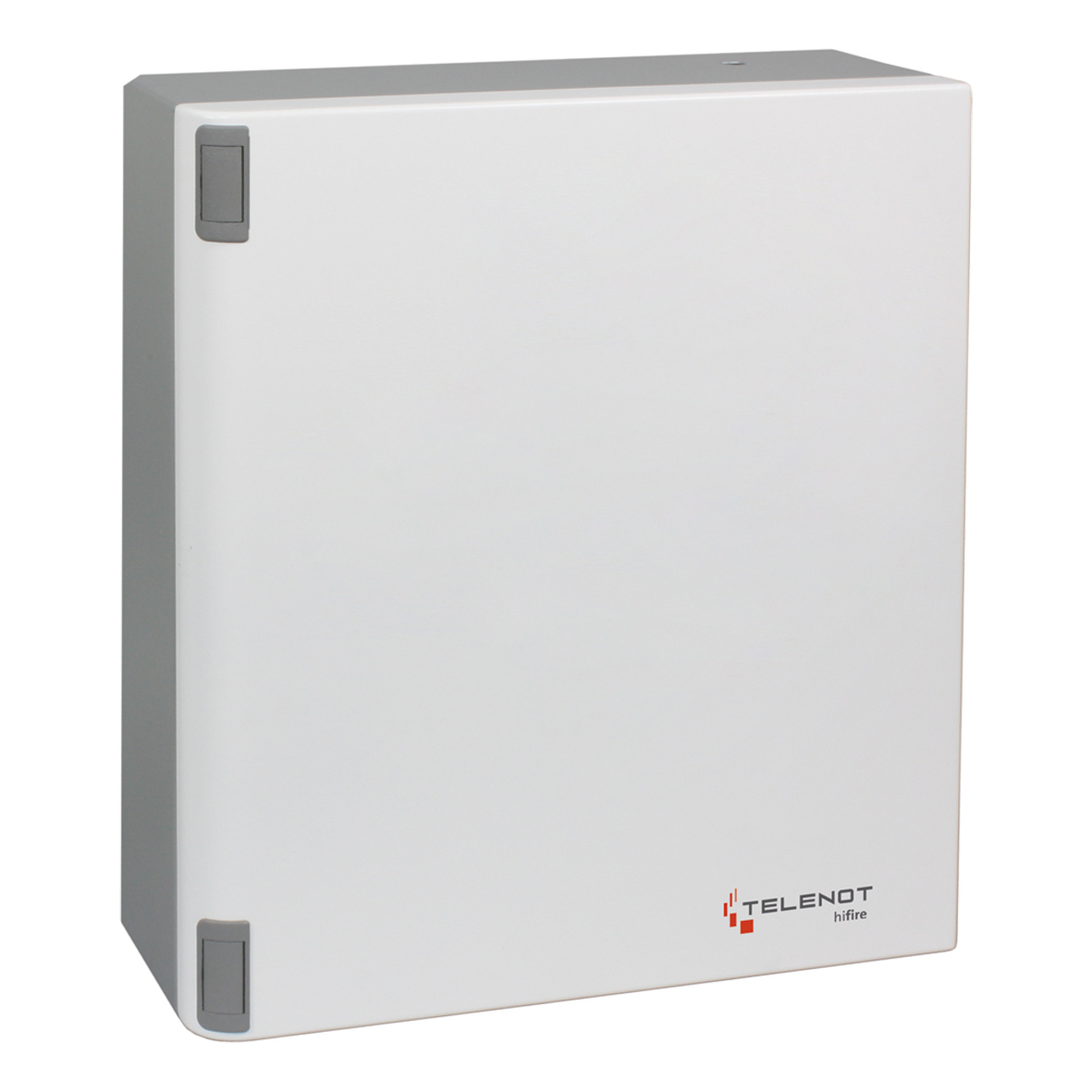

TELENOT hifire 4400 V2 GR 102 Sub-Brandmelderzentrale – 4 zusätzliche Loops, 128 Brandmelder auf 512 erweiterbar, IP40

TELENOT hifire 4400 V2 GR 102 – gezielte Erweiterung für Ihre Brandmeldeanlage

Die TELENOT hifire 4400 V2 GR 102 Sub-Brandmelderzentrale bietet eine leistungsfähige Möglichkeit, eine bestehende Brandmelderzentrale hifire 4400 bedarfsgerecht auszubauen. Die Erweiterungslösung von TELENOT ergänzt das System um vier zusätzliche Loops und ermöglicht damit den Ausbau von vier auf insgesamt acht Loops. Die Anbindung erfolgt über Netzwerkmodule 5040.

Mit der Artikelnummer 100078590 richtet sich diese Zentralenvariante an Betreiber, Fachplaner und Errichter, die zusätzliche Meldebereiche in ein vorhandenes hifire-System integrieren möchten. Die Sub-Brandmelderzentrale wird mit einer Lizenz für 128 Brandmelder ausgeliefert. Bei steigendem Bedarf lässt sich diese Ausbaustufe nachträglich über den Online-Shop auf bis zu 512 Brandmelder erweitern. So können Sie die Melderkapazität an die Entwicklung Ihres Gebäudes und Ihres Brandschutzkonzepts anpassen.

Vier zusätzliche Loops für mehr Ausbaureserven

Wenn neue Gebäudeteile, zusätzliche Nutzungsbereiche oder erweiterte Überwachungsaufgaben hinzukommen, muss auch die Brandmeldetechnik mitwachsen. Die TELENOT hifire 4400 V2 GR 102 schafft dafür zusätzliche Anschluss- und Erweiterungsmöglichkeiten innerhalb der hifire-Systemfamilie.

Die vier zusätzlichen Loops bilden die Grundlage für den Ausbau der Melderstruktur. Gleichzeitig stehen weitere frei parametrierbare Ein- und Ausgänge zur Verfügung. Damit lässt sich die Erweiterung nicht nur auf zusätzliche Brandmelder beschränken: Auch passende Steuerungs- und Überwachungsaufgaben können im Rahmen der vorgesehenen Systemfunktionen berücksichtigt werden.

Der Vorteil für Ihre Planung liegt in der Kombination aus zusätzlicher Loop-Kapazität und nachträglich erweiterbarer Melderlizenz. Sie können zunächst mit der ausgelieferten Ausbaustufe arbeiten und die lizenzierte Anzahl an Brandmeldern später erhöhen. Das unterstützt eine schrittweise Weiterentwicklung der Anlage, ohne bereits zu Beginn die maximale Melderkapazität lizenzieren zu müssen.

Flexible Schnittstellen für individuelle Anlagenkonzepte

Die Sub-BMZ ergänzt die Anlage um zwei frei parametrierbare, potenzialfreie Relaisausgänge. Diese sind für maximal 30 V und 2 A ausgelegt und bieten Möglichkeiten zur Einbindung geeigneter Schaltfunktionen.

Hinzu kommen vier frei parametrierbare, überwachte Spannungsausgänge mit jeweils maximal 500 mA sowie vier frei parametrierbare, überwachte Eingänge. Die Parametrierbarkeit erleichtert es, die verfügbaren Schnittstellen auf die jeweilige Aufgabe im Brandmeldekonzept abzustimmen.

Ein Netzteil mit 24 V DC und 6,3 A gehört ebenfalls zur Ausstattung. Zusammen mit den vorgesehenen Montageplätzen und Anschlussmöglichkeiten entsteht eine Erweiterungslösung, die sich an unterschiedliche Projektanforderungen anpassen lässt. Die konkrete Beschaltung, Dimensionierung und Parametrierung sollte entsprechend der Systemdokumentation und durch einen qualifizierten Facherrichter erfolgen.

Gehäuse GR102 mit Platz für zusätzliche Systemkomponenten

Die Ausführung im Gehäuse GR102 wird mit geschlossenem Deckel und ohne integriertes Bedienteil geliefert. Sie ist damit als Sub-Brandmelderzentrale zur Systemerweiterung ausgelegt und nicht als Variante mit lokaler integrierter Bedienoberfläche.

Im Gehäuse stehen sechs Montageplätze für die Erweiterungskarten 4580, 4581 und 4583DE zur Verfügung. Zwei weitere Montageplätze sind für Montagebleche MB UE zur Aufnahme von Übertragungseinrichtungen vorgesehen. Eine integrierte DIN-Hutschiene erweitert die Möglichkeiten für einen strukturierten Aufbau geeigneter Komponenten.

Optional lässt sich ein Verteilerfeld für vier 16-polige Lötleisten oder vier LSA-Plus-Anschlussleisten mit jeweils 10 DA vorsehen. Zudem bietet das Gehäuse zwei Stellplätze für Akkus mit jeweils 12 V und 26 Ah. Diese Angaben beschreiben die verfügbaren Einbaumöglichkeiten; optionales Zubehör und Akkus sind hinsichtlich des konkreten Lieferumfangs gesondert zu berücksichtigen.

Breite Systemzulassung für anspruchsvolle Einsatzbereiche

Ein wesentliches Merkmal der hifire-Lösung ist die umfangreiche Systemzulassung. Sie umfasst unter anderem Funkkomponenten, Ex-Melder und ein Rauchansaugsystem. Damit können innerhalb der zugelassenen Systemkonfiguration unterschiedliche Anforderungen an die Branddetektion berücksichtigt werden.

Als Erweiterung einer hifire-4400-Anlage kommt die Sub-Brandmelderzentrale beispielsweise bei der Vergrößerung von Büro- und Verwaltungsgebäuden, gewerblichen Objekten oder Industrieanlagen infrage. Entscheidend sind dabei stets das objektspezifische Brandschutzkonzept und die Auswahl der dafür freigegebenen Komponenten.

Die Einbindung von Ex-Meldern bedeutet nicht, dass die Zentrale selbst für die Montage in explosionsgefährdeten Bereichen vorgesehen ist. Ebenso sind bei der Wahl des Montageorts die Schutzart IP40 und der zulässige Betriebstemperaturbereich zu beachten. So bleibt die Produktauswahl technisch nachvollziehbar und auf den tatsächlichen Einsatz abgestimmt.

Technische Daten

– Produkt: TELENOT hifire 4400 V2 GR 102 Sub-Brandmelderzentrale
– Artikelnummer: 100078590
– Hersteller: TELENOT ELECTRONIC GMBH
– Systemzuordnung: Erweiterung der Brandmelderzentrale hifire 4400
– Loop-Erweiterung: 4 zusätzliche Loops; Ausbau des Systems von 4 auf 8 Loops
– Netzwerkanbindung: Über Netzwerkmodule 5040
– Lizenzierte Brandmelder bei Auslieferung: 128
– Erweiterbare Melderlizenz: Nachträglich auf bis zu 512 Brandmelder
– Relaisausgänge: 2, frei parametrierbar und potenzialfrei, maximal 30 V / 2 A
– Spannungsausgänge: 4, frei parametrierbar und überwacht, maximal 500 mA je Ausgang
– Eingänge: 4, frei parametrierbar und überwacht
– Netzteil: 24 V DC / 6,3 A
– Versorgungsspannung: 230 V AC
– Stromaufnahme in Ruhe: Ca. 170 mA
– Stromaufnahme bei Alarm: Ca. 170 mA
– Gehäuse: GR102 mit geschlossenem Deckel
– Integriertes Bedienteil: Nicht vorhanden
– Montageplätze für Erweiterungskarten: 6, für die Typen 4580, 4581 und 4583DE
– Montageplätze für Montageblech MB UE: 2, für Übertragungseinrichtungen
– Optionales Verteilerfeld: Für 4 Lötleisten, 16-polig, oder 4 LSA-Plus-Anschlussleisten, jeweils 10 DA
– DIN-Hutschiene: Integriert
– Akku-Stellplätze: 2, für jeweils 12 V / 26 Ah
– Betriebstemperatur: −5 °C bis +40 °C
– Schutzart: IP40
– Abmessungen B × H × T: 500 × 600 × 175 mm
– Farbe Gehäusetür: RAL 9016 Verkehrsweiß
– Farbe Gehäuseunterteil: RAL 9006 Weißaluminium
– VdS-Nummer: G 217053
– Zertifikat der Leistungsbeständigkeit: 0786-CPR-21555
– Systemzulassung: Umfasst unter anderem Funkkomponenten, Ex-Melder und ein Rauchansaugsystem

Fazit: TELENOT hifire 4400 V2 GR 102 für einen bedarfsgerechten Systemausbau

Die TELENOT hifire 4400 V2 GR 102 verbindet vier zusätzliche Loops mit flexibel parametrierbaren Schnittstellen und einer nachträglich erweiterbaren Melderlizenz. Ihr Wert liegt vor allem im abgestimmten Ausbau einer vorhandenen hifire-4400-Brandmeldeanlage: Mehr Meldebereiche, zusätzliche Anschlussmöglichkeiten und Platz für ergänzende Systemkomponenten lassen sich in einer passenden Erweiterungslösung zusammenführen.

Für Projekte, bei denen die Brandmeldetechnik schrittweise mit den Gebäudeanforderungen wachsen soll, bietet diese Sub-Brandmelderzentrale eine überzeugende technische Grundlage. Die dokumentierten Zulassungsangaben und die klar definierten Ausbaumöglichkeiten unterstützen eine fundierte Produktauswahl durch Planer und Facherrichter.
