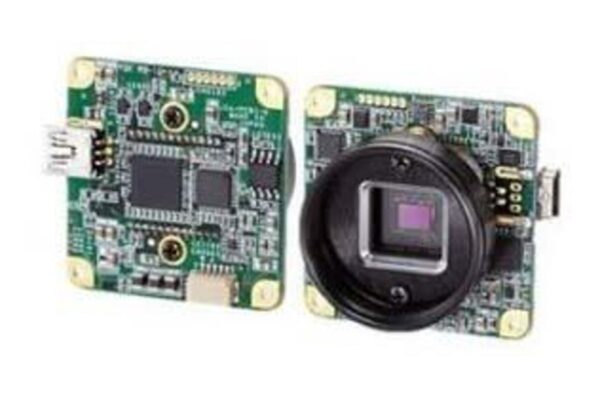

Sentech STC-SB133USB-BSL: USB-Kamera – stark & zuverlässig

Präzise Bildverarbeitung beginnt mit einer Kamera, die sich zuverlässig in das jeweilige System integrieren lässt. Die Sentech STC-SB133USB-BSL (Artikelnummer 212970) verbindet eine kompakte Platinenbauform mit CCD-Sensorik, monochromer Bildaufnahme und einer USB2.0-Schnittstelle. Damit bietet sie eine solide Grundlage für industrielle Prüfaufgaben, Laboranwendungen und kundenspezifische Geräteentwicklungen.

Wer über die Bezeichnung Sentech, STC-SB133USB-BSL USB Soundbar-Lautsprecher – Schwarz auf dieses Modell aufmerksam geworden ist, sollte allerdings beachten: Bei dem hier beschriebenen Produkt handelt es sich um eine USB2.0-Platinenkamera, nicht um einen Soundbar-Lautsprecher. Die Angabe Schwarz/Weiß bezeichnet das Bildsystem der Kamera und ist keine Aussage über ihre Gehäusefarbe.

Sentech, STC-SB133USB-BSL USB Soundbar-Lautsprecher – Schwarz: die Produktzuordnung im Überblick

Die Modellnummer STC-SB133USB-BSL gehört in den vorliegenden Produktdaten zur Sentech USB-Serie. Im Mittelpunkt stehen die digitale Bilderfassung und die Weiterverarbeitung monochromer Aufnahmen am angeschlossenen Rechner.

Die Kamera ist für Anwendungen interessant, bei denen klare Konturen, erkennbare Helligkeitsunterschiede und reproduzierbare Aufnahmebedingungen wichtiger sind als Farbinformationen. Dazu zählen beispielsweise Anwesenheitskontrollen, kontrastbasierte Prüfungen und die Dokumentation technischer Versuchsaufbauten.

Ihre wichtigsten Eigenschaften sind:

– CCD-Sensor im 1/3-Zoll-Format für die Schwarz/Weiß-Bilderfassung
– 1280 × 960 aktive Pixel für detailreiche Aufnahmen
– 22 Bilder pro Sekunde als angegebene Bildwiederholrate
– Progressive Abtastung und Partial Scan mit 1/2- und 1/4-Auslesung
– USB2.0-Videoausgang zur Anbindung an einen geeigneten Rechner
– Micro Lens Lock Mount zur Befestigung einer kompatiblen Optik
– 5 V DC Versorgungsspannung

Präzise Schwarz/Weiß-Bildgebung für technische Aufgaben

Bei vielen Inspektions- und Messaufgaben ist Farbe nicht das entscheidende Kriterium. Stattdessen müssen Kanten, Formen, Muster oder Helligkeitsunterschiede möglichst eindeutig erfasst werden. Genau hier setzt die monochrome Bildausgabe der Sentech STC-SB133USB-BSL an.

Die Auflösung von 1280 × 960 Pixeln bietet eine brauchbare Grundlage, um Bauteilkonturen, Objektpositionen oder sichtbare Merkmale auszuwerten. Welche Detailgröße tatsächlich sicher erkannt werden kann, hängt jedoch nicht allein von der Pixelzahl ab. Ebenso wichtig sind der Bildausschnitt, das eingesetzte Objektiv, der Arbeitsabstand und die Beleuchtung.

Für reproduzierbare Ergebnisse lohnt sich deshalb eine sorgfältige Abstimmung des gesamten Aufnahmeaufbaus. Eine gleichmäßige Beleuchtung und eine mechanisch stabile Montage können die Auswertung deutlich erleichtern. Die Kamera bildet dabei die Basis; die eigentliche Erkennung oder Vermessung erfolgt durch eine passende Bildverarbeitungssoftware.

USB2.0 für eine übersichtliche Systemintegration

Die USB2.0-Schnittstelle ermöglicht die Bildübertragung an einen geeigneten PC oder Industrie-PC. Ein separater Framegrabber für die Videoanbindung ist dadurch nicht erforderlich. Das kann den Aufbau eines Prüfplatzes vereinfachen und die Zahl zusätzlicher Komponenten reduzieren.

Vor der Inbetriebnahme sollten dennoch die Softwarevoraussetzungen geprüft werden. Dazu gehören insbesondere passende Treiber, die Unterstützung des verwendeten Betriebssystems und die Kompatibilität mit der vorgesehenen Auswertesoftware. Eine USB-Schnittstelle allein garantiert keine uneingeschränkte Plug-and-play-Nutzung in jeder Umgebung.

Auch die Kabelführung verdient Aufmerksamkeit: In industriellen Aufbauten sollten Verbindungen mechanisch entlastet und so verlegt werden, dass sie den Betrieb nicht beeinträchtigen.

Flexible Aufnahme durch progressive Abtastung und Partial Scan

Die Sentech STC-SB133USB-BSL unterstützt progressive Abtastung sowie Partial Scan mit 1/2- und 1/4-Auslesung. Bei der progressiven Abtastung entsteht ein vollständiges Bild ohne die Aufteilung in zeitlich versetzte Halbbilder. Das ist für die anschließende digitale Auswertung hilfreich.

Partial Scan ist dann interessant, wenn für eine Prüfung nicht das gesamte Sensorbild benötigt wird. Eine reduzierte Auslesung kann die Verarbeitung auf den relevanten Bildbereich konzentrieren und je nach Betriebsmodus höhere Aufnahmegeschwindigkeiten ermöglichen.

Dabei sollte Partial Scan nicht automatisch mit einer frei wählbaren Region of Interest gleichgesetzt werden. Welche Bildbereiche und Bildraten konkret verfügbar sind, muss anhand der zugehörigen technischen Dokumentation geprüft werden. Die angegebenen 22 fps dienen als Orientierung für die grundsätzliche Auslegung des Systems.

Kompakte Platinenbauform für OEM- und Geräteprojekte

Als Platinenkamera eignet sich die STC-SB133USB-BSL besonders für die Integration in kundenspezifische Geräte, Prüfstände oder automatisierte Anlagen. Die Bauform ermöglicht platzsparende Konstruktionen, verlangt aber zugleich eine sorgfältige mechanische Planung.

Anders als bei einer vollständig eingehausten Industriekamera müssen Schutz und Befestigung im jeweiligen Gerät berücksichtigt werden. Je nach Einsatzort betrifft das beispielsweise Staub, Feuchtigkeit, elektrostatische Entladungen oder mechanische Belastungen. Konkrete Schutzarten lassen sich aus den vorliegenden Angaben nicht ableiten.

Der Micro Lens Lock Mount bietet eine definierte Befestigungsmöglichkeit für eine passende Optik. Vor der Auswahl des Objektivs sollten Anschlusskompatibilität, benötigter Bildwinkel und Arbeitsabstand aufeinander abgestimmt werden.

Typische Einsatzbereiche der Sentech STC-SB133USB-BSL

Die Kombination aus monochromem CCD-Sensor, USB2.0 und kompakter Bauform eröffnet verschiedene Anwendungsmöglichkeiten:

Industrielle Bildverarbeitung und Qualitätssicherung

Die Kamera kann als Bildquelle für Anwesenheitskontrollen, Positionsprüfungen oder einfache visuelle Inspektionsaufgaben dienen. Entscheidend ist, dass Auflösung, Taktzeit und Beleuchtung zur jeweiligen Prüfaufgabe passen.

Labor, Forschung und Dokumentation

In kontrollierten Versuchsaufbauten unterstützt sie die Aufnahme und Dokumentation von Schwarz/Weiß-Bildern. Eine feste Montage und gleichbleibende Lichtverhältnisse helfen dabei, Aufnahmen besser vergleichbar zu machen.

Embedded- und OEM-Integration

Für Geräteentwickler bietet die Platinenbauform eine flexible Ausgangsbasis. Die Anbindung an die Zielplattform setzt jedoch geeignete USB-Unterstützung und kompatible Software voraus.

Fazit: kompakte Kameratechnik für klar definierte Aufgaben

Die Sentech STC-SB133USB-BSL, Artikelnummer 212970, ist eine interessante Wahl für professionelle Schwarz/Weiß-Bildverarbeitung mit überschaubarem Integrationsaufwand. Ihre wesentlichen Stärken liegen in der CCD-basierten Aufnahme, der Auflösung von 1280 × 960 Pixeln, den flexiblen Auslesemodi und der kompakten Platinenbauform.

Für eine erfolgreiche Umsetzung sollten Optik, Beleuchtung, Software und mechanischer Schutz gemeinsam geplant werden. Wichtig bleibt außerdem die eindeutige Produktzuordnung: Trotz der Suchbezeichnung Sentech, STC-SB133USB-BSL USB Soundbar-Lautsprecher – Schwarz ist dieses Modell eine USB-Platinenkamera für technische Bildaufnahme – kein Audioprodukt.
