Sentech, STC-MCS500POE: Brillante, effiziente PoE-Kamera

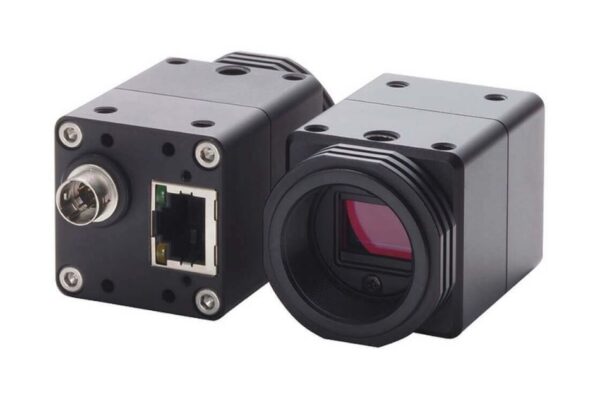

Detailreiche Bilder, eine übersichtliche Verkabelung und eine zuverlässige Ethernet-Anbindung: Die Sentech STC-MCS500POE verbindet wichtige Anforderungen der industriellen Bildverarbeitung in einer kompakten Kameralösung. Die farbfähige GigE-Vision-Gehäusekamera mit der Artikelnummer 233565 bietet rund 5 Megapixel Auflösung, einen CMOS-Sensor mit Global Shutter und die Stromversorgung über das Netzwerkkabel.

Wer nach Sentech, STC-MCS500POE PoE Netzwerk-Switch – Power over Ethernet (PoE) sucht, findet hier die passende Einordnung: Die STC-MCS500POE ist eine Industriekamera, kein Netzwerk-Switch. Für ihre Versorgung über Ethernet wird eine geeignete PoE-Infrastruktur benötigt, beispielsweise ein kompatibler PoE-Switch oder PoE-Injektor. Gemeinsam ermöglichen diese Komponenten eine Installation, bei der Bilddaten und elektrische Energie über dieselbe Leitung übertragen werden.

Damit eignet sich die Kamera besonders für Maschinenbauer, Systemintegratoren und Unternehmen, die ihre Prüfprozesse effizient automatisieren möchten.

Produktüberblick: Farbige Area-Scan-Kamera für präzise Prüfaufgaben

Als Area-Scan-Kamera erfasst die STC-MCS500POE zweidimensionale Bilder und unterstützt damit zahlreiche Inspektions-, Identifikations- und Messaufgaben. Ihre Auflösung von 2448 × 2048 Pixeln liefert eine gute Grundlage, um feine Strukturen, Farbmerkmale und sichtbare Abweichungen auszuwerten.

Mit einer Bildwiederholrate von bis zu 21 Bildern pro Sekunde lässt sich die Kamera in unterschiedliche industrielle Prüfabläufe einbinden. Welche Bildrate im konkreten System erreicht wird, hängt unter anderem von Aufnahmeparametern, Datenübertragung und Bildverarbeitung ab. Für eine passende Auslegung sollten deshalb auch Taktzeit, Belichtungszeit und verfügbare Netzwerkbandbreite berücksichtigt werden.

Die GigE-Vision-Schnittstelle erleichtert die Anbindung an kompatible Bildverarbeitungssoftware und Rechnerplattformen. Das macht die Kamera zu einer flexiblen Komponente für neue Anlagen ebenso wie für die Erweiterung bestehender Vision-Systeme.

Technische Daten der Sentech STC-MCS500POE

Die wichtigsten Spezifikationen nach den vorliegenden Herstellerangaben:

| Merkmal | Spezifikation |
|—|—|
| Hersteller | Sentech |
| Modell | STC-MCS500POE |
| Artikelnummer | 233565 |
| Serie | Sentech GigE Vision |
| Abtastart | Area Scan |
| Bildsystem | Farbe |
| Aktive Pixel | 2448 × 2048 |
| Bildwiederholrate | Bis zu 21 fps |
| Sensortechnologie | CMOS |
| Verschlussverfahren | Global Shutter |
| Sensorformat | 2/3 Zoll |
| Bauart | Gehäusekamera |
| Objektivanschluss | C-Mount |
| Stromversorgung | Power over Ethernet (PoE) |

Sentech, STC-MCS500POE PoE Netzwerk-Switch – Power over Ethernet (PoE)

Power over Ethernet reduziert den Verkabelungsaufwand unmittelbar am Kamerastandort: Statt separater Leitungen für Daten und Strom genügt für diese beiden Funktionen ein Ethernet-Kabel. Das spart Platz, schafft Übersicht und erleichtert die Installation in kompakten Maschinen oder dezentralen Prüfstationen.

Ein geeigneter PoE-Netzwerk-Switch kann dabei mehrere Kameras mit dem Netzwerk verbinden und zugleich mit Energie versorgen. Alternativ kann ein kompatibler PoE-Injektor die Stromversorgung in eine Ethernet-Verbindung einspeisen. Wichtig ist, vor der Auswahl die PoE-Anforderungen der Kamera mit den Spezifikationen der Versorgungskomponenten abzugleichen.

Für eine zuverlässige Auslegung sind insbesondere folgende Punkte relevant:

– PoE-Kompatibilität: Kamera und Stromversorgung müssen technisch zueinander passen.
– Leistungsbudget: Der Switch muss ausreichend Leistung pro Anschluss und für alle angeschlossenen Geräte insgesamt bereitstellen.
– Netzwerkbandbreite: Besonders bei mehreren Kameras ist die gemeinsame Datenlast zu berücksichtigen.
– Kabelauswahl: Kabelqualität, Leitungslänge und mechanische Beanspruchung müssen zur Installationsumgebung passen.

PoE vereinfacht somit die Infrastruktur, ersetzt aber nicht die sorgfältige Planung des Gesamtsystems.

Global Shutter: Bewegte Objekte zuverlässig erfassen

Ein entscheidender Vorteil der STC-MCS500POE ist ihr Global Shutter. Dabei werden die Pixel des Sensors gleichzeitig belichtet. Anders als beim zeilenweisen Auslesen eines Rolling-Shutter-Sensors lassen sich dadurch typische geometrische Verzerrungen bewegter Motive vermeiden.

Das ist besonders hilfreich, wenn Werkstücke auf Förderbändern transportiert werden oder sich Bauteile während der Aufnahme bewegen. Konturen und Positionen können so unter geeigneten Aufnahmebedingungen genauer ausgewertet werden.

Global Shutter verhindert jedoch nicht automatisch Bewegungsunschärfe. Für scharfe Bilder sind weiterhin eine ausreichend kurze Belichtungszeit und eine passende Beleuchtung erforderlich. Erst das abgestimmte Zusammenspiel von Kamera, Optik, Licht und Aufnahmezeitpunkt schafft die Grundlage für reproduzierbare Prüfergebnisse.

Hohe Detailtreue für Qualitätskontrolle und Farbauswertung

Die rund 5 Megapixel der Kamera bieten Reserven für detailreiche Aufnahmen. In der Qualitätskontrolle können beispielsweise Bauteilmerkmale, sichtbare Oberflächenfehler oder die korrekte Anordnung einzelner Komponenten untersucht werden.

Die Farbbildaufnahme erweitert die Anwendungsmöglichkeiten. Sie ist unter anderem interessant, wenn Produkte anhand farblicher Merkmale unterschieden, Markierungen kontrolliert oder Bestückungen geprüft werden sollen.

Wie zuverlässig solche Aufgaben gelöst werden, hängt nicht allein von der Pixelzahl ab. Auch die Größe des Bildfelds, die Objektivqualität, die Beleuchtung und die verwendeten Auswerteverfahren bestimmen, welche Details tatsächlich erkennbar sind. Für anspruchsvolle Farbauswertungen sind zudem stabile Lichtbedingungen besonders wichtig.

C-Mount und 2/3-Zoll-Sensor: Optik passend zur Anwendung wählen

Der C-Mount-Anschluss eröffnet eine breite Auswahl an industriellen Objektiven. Dadurch lässt sich die STC-MCS500POE an unterschiedliche Arbeitsabstände und Bildfelder anpassen – von der Nahbereichsprüfung kleiner Komponenten bis zur Übersicht über größere Prüfbereiche.

Bei der Objektivauswahl sollte der Bildkreis mindestens das 2/3-Zoll-Sensorformat abdecken. Darüber hinaus müssen Brennweite und Auflösungsleistung zur Aufgabe passen. Ein mechanisch passendes Objektiv liefert nicht zwangsläufig die erforderliche Bildqualität.

Für präzise Messaufgaben lohnt sich außerdem ein Blick auf die Verzeichnung der Optik und die Kalibrierung des gesamten Aufnahmesystems.

Typische Einsatzbereiche in Industrie und Automation

Die Sentech STC-MCS500POE eignet sich als Bildaufnahme-Komponente für zahlreiche Anwendungen:

– Qualitätsprüfung: Kontrolle sichtbarer Merkmale, Vollständigkeit und Montagezustände.
– Oberflächeninspektion: Erkennung optisch erfassbarer Defekte bei geeigneter Beleuchtung.
– Sortierung und Identifikation: Unterscheidung von Werkstücken anhand ihrer Form oder Farbe.
– Optische Messtechnik: Auswertung von Konturen und Abmessungen in einem abgestimmten, kalibrierten System.
– Robotik: Bildbasierte Positionsbestimmung und Unterstützung von Handhabungsaufgaben.
– Laborautomation und Prüfstände: Standardisierte Bildaufnahme mit Ethernet-Anbindung.

Bei dynamischen Prozessen sollte geprüft werden, ob Bildrate und Belichtungsbedingungen zur geforderten Taktzeit passen.

Fazit: Effiziente Integration trifft detailreiche Bildaufnahme

Die Sentech STC-MCS500POE kombiniert eine hohe Auflösung mit Global Shutter, GigE Vision und einer praktischen PoE-Stromversorgung. Ihre Stärken liegen in der detailreichen Farbbildaufnahme, der flexiblen C-Mount-Optikanbindung und dem reduzierten Verkabelungsaufwand.

Beim Thema Sentech, STC-MCS500POE PoE Netzwerk-Switch – Power over Ethernet (PoE) zählt vor allem das passende Zusammenspiel: Kamera, kompatible PoE-Versorgung, Netzwerk, Objektiv und Beleuchtung sollten gemeinsam auf die Prüfaufgabe abgestimmt werden. So entsteht eine leistungsfähige Grundlage für übersichtliche Installationen, reproduzierbare Aufnahmen und effiziente industrielle Bildverarbeitung.
