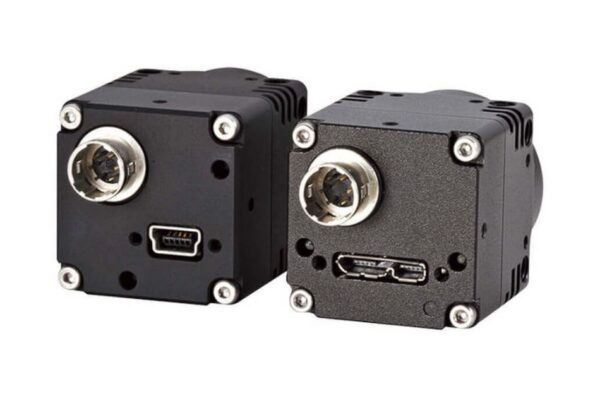

Sentech STC-MCS43U3V: Kraftvolle, zuverlässige USB-3.0-Kamera

Schnelle Produktionsprozesse verlangen nach Kameratechnik, die Bewegungen präzise erfasst und Bilddaten zuverlässig bereitstellt. Die Sentech STC-MCS43U3V mit der Artikelnummer 222153 ist eine USB-3.0-Industriekamera für anspruchsvolle Aufgaben in der industriellen Bildverarbeitung. Ihr CMOS-Farbsensor, die Global-Shutter-Technologie und eine Bildrate von bis zu 527 Bildern pro Sekunde machen sie besonders interessant für dynamische Prüf- und Automatisierungsprozesse.

Wichtig zur Produktzuordnung: Die Suchbezeichnung Sentech, STC-MCS43U3V USB 3.0 Multi-Cardreader – 4-Slot Speicherkartenleser für SD/TF/MS/CF ist irreführend. Bei der hier beschriebenen STC-MCS43U3V handelt es sich um eine Industriekamera, nicht um einen Speicherkartenleser. Ihre USB-3.0-Schnittstelle dient der Anbindung an ein geeignetes Bildverarbeitungssystem.

Sentech, STC-MCS43U3V USB 3.0 Multi-Cardreader – 4-Slot Speicherkartenleser für SD/TF/MS/CF: Produktbezeichnung richtig einordnen

Für die technische Auswahl sind die tatsächliche Modellbezeichnung und die Kameraspezifikationen entscheidend. Die STC-MCS43U3V gehört zur Serie Sentech USB 3.0 und ist als Area-Scan-Farbkamera ausgeführt. Sie erfasst ein zweidimensionales Bildfeld und eignet sich damit beispielsweise für die Kontrolle einzelner Bauteile, die Beobachtung von Montageabläufen oder die Auswertung von Farbmerkmalen.

Die Kombination aus hoher Aufnahmegeschwindigkeit und kompakter Gehäusebauform unterstützt den Einsatz in Maschinen, Prüfständen und Produktionslinien. Über den C-Mount-Anschluss lässt sich eine passende Industrieoptik auswählen, abgestimmt auf Arbeitsabstand, Bildfeld und die zu erkennenden Details.

Hohe Geschwindigkeit für anspruchsvolle Maschinenvision

Mit einer Bildwiederholrate von bis zu 527 fps bietet die Sentech STC-MCS43U3V gute Voraussetzungen, um schnelle Abläufe zeitlich fein aufzulösen. Das ist besonders dann hilfreich, wenn Produkte in kurzen Abständen an einer Prüfstation vorbeilaufen oder einzelne Bewegungsphasen untersucht werden sollen.

Typische Beispiele sind schnell laufende Förderbänder, Pick-and-Place-Vorgänge und getaktete Montageprozesse. Mehr Bilder pro Sekunde können dabei zusätzliche Informationen über einen Ablauf liefern und die Auswahl geeigneter Aufnahmen erleichtern.

Die tatsächlich nutzbare Bildrate hängt jedoch vom Gesamtsystem und den Aufnahmeeinstellungen ab. Belichtungszeit, Datenübertragung, Rechnerleistung und Bildauswertung müssen aufeinander abgestimmt sein. Die maximale Kamerageschwindigkeit ist deshalb ein wichtiger Ausgangspunkt, aber keine alleinige Garantie für den Durchsatz einer vollständigen Prüfanlage.

Global Shutter: Präzise Bilder bewegter Objekte

Ein wesentlicher Vorteil der Kamera ist ihr Global Shutter. Dabei werden die Pixel gleichzeitig belichtet. Im Unterschied zur zeitversetzten Belichtung eines Rolling Shutters lassen sich dadurch typische geometrische Verzerrungen bei bewegten Objekten vermeiden.

Das ist insbesondere für Aufgaben relevant, bei denen Konturen, Positionen oder Abstände zuverlässig ausgewertet werden müssen. Schnell bewegte Bauteile sollen schließlich nicht nur sichtbar sein, sondern möglichst unverfälscht abgebildet werden.

Wichtig bleibt die Unterscheidung zwischen geometrischem Verzug und Bewegungsunschärfe: Auch mit Global Shutter kann ein Objekt bei zu langer Belichtungszeit unscharf erscheinen. Für scharfe High-Speed-Aufnahmen sind daher kurze Belichtungszeiten und eine ausreichend leistungsfähige, passend ausgerichtete Beleuchtung entscheidend.

Technische Daten der Sentech STC-MCS43U3V

Die zentralen Eigenschaften im Überblick:

| Merkmal | Spezifikation |
|—|—|
| Hersteller | Sentech |
| Modell | STC-MCS43U3V |
| Artikelnummer | 222153 |
| Serie | Sentech USB 3.0 |
| Kameratyp | Area-Scan-Industriekamera |
| Bildsystem | Farbe |
| Sensortechnologie | CMOS |
| Verschluss | Global Shutter |
| Aktive Auflösung | 720 × 540 Pixel |
| Bildwiederholrate | Bis zu 527 fps |
| Sensorformat | 1/2,9 Zoll |
| Schnittstelle | USB 3.0 |
| Objektivanschluss | C-Mount |
| Bauform | Gehäusekamera |

Die Auflösung von 720 × 540 Pixeln sollte im Verhältnis zur Prüfaufgabe betrachtet werden. Entscheidend ist, wie viele Pixel auf das kleinste relevante Merkmal entfallen. Für großflächige Prüfungen mit sehr feinen Details kann eine höhere Auflösung erforderlich sein; bei schnellen Prozessen mit überschaubarem Bildfeld kann dagegen die hohe Bildrate im Vordergrund stehen.

Flexible Integration mit USB 3.0 und C-Mount

Die USB-3.0-Schnittstelle bietet eine hohe Übertragungsbandbreite und ermöglicht die Einbindung in geeignete PC-basierte Vision-Systeme. Für einen zuverlässigen Betrieb sollten Kamera, USB-Anbindung und Auswertesoftware gemeinsam geplant werden. Auch die verfügbare Schnittstellenbandbreite und eine zur Installation passende Kabelführung spielen eine Rolle.

Der C-Mount-Objektivanschluss eröffnet eine breite Auswahl an Industrieobjektiven. So lässt sich die Optik gezielt auf den benötigten Bildausschnitt und den verfügbaren Einbauraum abstimmen. Neben der Brennweite sind dabei das unterstützte Sensorformat, die Abbildungsleistung und die Lichtstärke zu berücksichtigen.

Die kompakte Gehäusebauform erleichtert die mechanische Integration. Eine stabile Montage ist dennoch unverzichtbar: Vibrationen oder Veränderungen des Kamerawinkels können die Reproduzierbarkeit einer Prüfung beeinträchtigen.

Typische Einsatzbereiche in Industrie und Entwicklung

Die Sentech STC-MCS43U3V eignet sich für unterschiedliche Bildverarbeitungsaufgaben, sofern Auflösung, Optik und Beleuchtung zur Anwendung passen:

– Qualitätskontrolle und Inline-Inspektion: Prüfung von Vollständigkeit, sichtbaren Oberflächenmerkmalen oder Druckbildern.
– Fertigung und Montage: Beobachtung schneller Handhabungsvorgänge und Analyse kurzer Taktprozesse.
– Sortierung und Klassifikation: Auswertung von Farben und anderen optisch unterscheidbaren Merkmalen.
– Automatisierung: Anwesenheitskontrolle und bildbasierte Positionsbestimmung.
– Forschung und Entwicklung: Erfassung schneller Bewegungen und Untersuchung wiederkehrender Abläufe an Prüfständen.

Der Farbsensor bietet einen zusätzlichen Nutzen, wenn Farbunterschiede für die Entscheidung relevant sind. Für reproduzierbare Farbauswertungen sollten Beleuchtung und Kameraeinstellungen möglichst konstant bleiben.

Fazit: Eine starke Kamera für schnelle Prüfprozesse

Die Sentech STC-MCS43U3V verbindet hohe Aufnahmegeschwindigkeit, Global-Shutter-Technologie und USB-3.0-Anbindung in einer kompakten Industriekamera. Ihre Stärken liegen in Anwendungen, bei denen schnelle Bewegungen erfasst und Bildinformationen zeitnah ausgewertet werden müssen. Der C-Mount-Anschluss ermöglicht dabei eine anwendungsgerechte optische Auslegung.

Wer über Sentech, STC-MCS43U3V USB 3.0 Multi-Cardreader – 4-Slot Speicherkartenleser für SD/TF/MS/CF auf dieses Modell aufmerksam geworden ist, sollte die Produktkategorie beachten: Gesucht und beschrieben wird hier eine Hochgeschwindigkeitskamera für Maschinenvision. Mit passend gewählter Optik, Beleuchtung und Auswertung bietet sie eine überzeugende Grundlage für präzise, reproduzierbare industrielle Prüfaufgaben.
