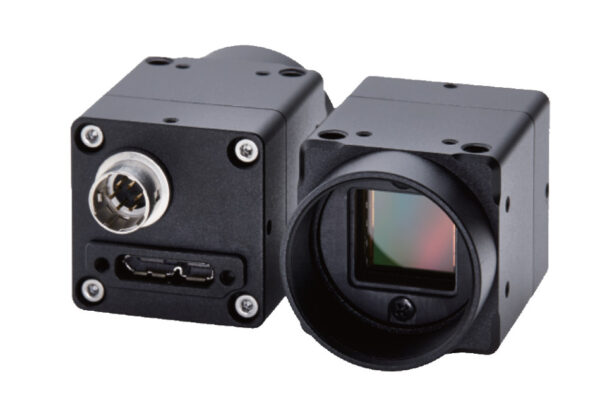

Sentech STC-MCS231U3V: Brillante, zuverlässige USB-3.0-Kamera

Präzise Bilder, schnelle Datenübertragung und eine unkomplizierte Systemanbindung: Die Sentech STC-MCS231U3V bietet wichtige Voraussetzungen für anspruchsvolle industrielle Bildverarbeitung. Die Farb-Industriekamera mit der Artikelnummer 212937 verbindet einen CMOS-Sensor mit einer aktiven Auflösung von 1920 × 1200 Pixeln und einer Bildrate von bis zu 41,6 Bildern pro Sekunde. Damit eignet sie sich für vielfältige Aufgaben in Qualitätskontrolle, Automation und Forschung.

Wer über den Suchbegriff „Sentech, STC MCS231U3V USB 3.0 zu SATA III Bridge Controller – 6 Gbit/s Adapter-Chip“ auf dieses Modell aufmerksam wird, sollte eine wichtige Unterscheidung kennen: Die STC-MCS231U3V ist eine USB-3.0-Industriekamera, kein SATA-Bridge-Controller. Ihre Stärken liegen in der digitalen Farbbildaufnahme und der Übertragung von Bilddaten an einen angeschlossenen Rechner.

Leistungsfähige Farbbildaufnahme für die industrielle Praxis

Ob Bauteilkontrolle, Verpackungsprüfung oder Positionserkennung: Eine zuverlässige Bildauswertung beginnt mit einer geeigneten Aufnahme. Die Sentech STC-MCS231U3V liefert mit rund 2,3 Megapixeln eine detaillierte Bildgrundlage, auf der sich Merkmale, Konturen und Farbunterschiede analysieren lassen.

Ihr CMOS-Farbsensor ist besonders dann interessant, wenn neben geometrischen Eigenschaften auch Farbinformationen eine Rolle spielen. Dazu gehören beispielsweise die Unterscheidung farbiger Komponenten, die Prüfung von Kennzeichnungen oder die Dokumentation von Versuchsergebnissen.

Die progressive Abtastung erfasst vollständige Bilder statt zeitlich versetzter Halbbilder. Dadurch entfallen typische Interlacing-Artefakte. Für scharfe Aufnahmen bewegter Objekte bleiben allerdings auch eine passende Belichtungszeit, ausreichende Beleuchtung und die Abstimmung auf den jeweiligen Prozess entscheidend.

Sentech, STC MCS231U3V USB 3.0 zu SATA III Bridge Controller – 6 Gbit/s Adapter-Chip: die richtige Produkteinordnung

Die im Suchbegriff enthaltenen Begriffe beschreiben unterschiedliche Geräteklassen. Ein USB-zu-SATA-Bridge-Controller verbindet typischerweise ein SATA-Speichermedium mit einem USB-System. Die Sentech STC-MCS231U3V hingegen nutzt USB 3.0 als Schnittstelle zur Übertragung ihrer Kamerabilder.

Die Angabe „6 Gbit/s“ aus dem Suchbegriff ist deshalb keine technische Spezifikation dieser Kamera. Für die Auswahl des Modells sind vielmehr Auflösung, Bildrate, Sensorformat, Objektivanschluss und die Kompatibilität mit dem vorgesehenen Bildverarbeitungssystem maßgeblich. Diese klare Zuordnung hilft, Fehlkäufe zu vermeiden und die Kamera passend zur Anwendung zu bewerten.

Die wichtigsten Vorteile der STC-MCS231U3V

Bis zu 41,6 Bilder pro Sekunde für dynamische Abläufe

Mit einer Bildrate von bis zu 41,6 fps schafft die Kamera eine gute Grundlage für die Beobachtung und Prüfung bewegter Objekte. Mögliche Anwendungen reichen von Förderbandkontrollen bis zu robotergestützten Sichtsystemen.

Ob die Bildrate für einen konkreten Prozess ausreicht, hängt unter anderem von der Objektgeschwindigkeit, der erforderlichen Anzahl an Aufnahmen und der verfügbaren Verarbeitungsleistung ab. Auch Kameraeinstellungen und Systemkonfiguration beeinflussen die praktisch nutzbare Aufnahmeleistung.

1920 × 1200 Pixel für eine differenzierte Auswertung

Die aktive Auflösung ermöglicht die Erfassung zahlreicher Bilddetails. Das unterstützt Aufgaben wie Merkmalserkennung, Vollständigkeitsprüfung und die Analyse sichtbarer Defekte. Auch für OCR- und OCV-Anwendungen kann das Modell eine geeignete Bildquelle sein, sofern Schriftgröße, Sichtfeld und Beleuchtung aufeinander abgestimmt sind.

Für präzise Messergebnisse zählt dabei nicht allein die Pixelzahl. Ebenso wichtig sind die optische Abbildungsqualität, eine geeignete Kalibrierung und stabile Aufnahmebedingungen.

USB 3.0 für eine praxisnahe Anbindung

Der USB-3.0-Videoausgang erleichtert die Anbindung an geeignete PCs und Industrie-PCs. Das ist insbesondere bei kompakten Prüfständen, Laboraufbauten und flexiblen Machine-Vision-Systemen von Vorteil.

Für einen stabilen Betrieb sollten die verfügbare USB-Bandbreite, die Kabelauswahl und die Unterstützung durch Treiber und Auswertesoftware vorab geprüft werden. Werden mehrere Kameras gleichzeitig eingesetzt, verdient die Verteilung auf die vorhandenen USB-Controller besondere Aufmerksamkeit.

C-Mount für flexible Objektivauswahl

Der C-Mount-Anschluss eröffnet eine breite Auswahl an Industrieobjektiven. Je nach Aufgabenstellung kommen etwa Festbrennweiten oder geeignete telezentrische Optiken infrage.

Entscheidend ist, dass das Objektiv zum Sensorformat, zur Arbeitsdistanz und zum gewünschten Sichtfeld passt. Der Bildkreis muss den Sensor ausreichend abdecken, damit die Bildqualität auch in den Randbereichen den Anforderungen entspricht.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | Sentech |
| Modell | STC-MCS231U3V |
| Artikelnummer | 212937 |
| Serie | Sentech USB 3.0 |
| Bildsystem | Farbe |
| Sensortyp | CMOS |
| Abtastverfahren | Progressiv |
| Aktive Auflösung | 1920 × 1200 Pixel |
| Bildrate | Bis zu 41,6 fps |
| Sensorformat | 1/1,2 Zoll |
| Objektivanschluss | C-Mount |
| Bauform | Gehäusekamera |
| Videoausgang | USB 3.0 |
| Versorgungsspannung | 5 VDC |

Die konkrete Auslegung der Stromversorgung und die Anforderungen an die Anschlussumgebung sollten anhand der Herstellerdokumentation geprüft werden.

Typische Einsatzbereiche der Sentech-Industriekamera

Industrielle Qualitätskontrolle: Die Kamera kann Bilder für Oberflächenprüfungen, Vollständigkeitskontrollen und Verpackungsinspektionen bereitstellen. Eine auf Material und Fehlerbild abgestimmte Beleuchtung macht relevante Merkmale besser sichtbar.

Messtechnik und Automation: Für Positionierung, Ausrichtung und optische Maßprüfungen liefert sie eine detaillierte Bildgrundlage. Die erreichbare Genauigkeit ergibt sich aus dem Zusammenspiel von Kamera, Optik, Kalibrierung und Auswertesoftware.

Elektronikfertigung: Die Farbbildaufnahme eignet sich beispielsweise zur Überprüfung von Bauteilpositionen, Bestückungsmerkmalen und sichtbaren Kennzeichnungen. Sehr kleine Prüfmerkmale erfordern eine entsprechend angepasste Vergrößerung.

Labor und Forschung: In Versuchsaufbauten unterstützt die Kamera die digitale Dokumentation und Analyse. Ihre USB-3.0-Anbindung ist besonders für rechnergestützte Arbeitsplätze interessant.

Worauf es bei der Integration ankommt

Für überzeugende Ergebnisse sollte die Kamera als Teil eines Gesamtsystems geplant werden. Zunächst sind die kleinsten zu erkennenden Merkmale und das erforderliche Sichtfeld festzulegen. Daraus ergeben sich Anforderungen an Objektiv und Arbeitsabstand.

Anschließend werden Beleuchtung, Belichtungszeit und Aufnahmefrequenz auf den Prozess abgestimmt. Bei bewegten Objekten hilft eine kurze Belichtungszeit, Bewegungsunschärfe zu begrenzen; dafür muss ausreichend Licht vorhanden sein. Eine stabile mechanische Befestigung und eine geeignete Kabelführung tragen zusätzlich zu reproduzierbaren Aufnahmen bei.

Fazit: Vielseitige USB-3.0-Kamera für anspruchsvolle Prüfaufgaben

Die Sentech STC-MCS231U3V kombiniert detaillierte Farbbildaufnahme, bis zu 41,6 fps und einen flexiblen C-Mount-Anschluss. Damit bietet sie eine attraktive Grundlage für industrielle Inspektion, Automation sowie Labor- und Forschungsanwendungen.

Für Interessenten, die nach „Sentech, STC MCS231U3V USB 3.0 zu SATA III Bridge Controller – 6 Gbit/s Adapter-Chip“ suchen, bleibt die Produkteinordnung entscheidend: Dieses Modell ist eine Industriekamera zur Bildaufnahme, kein Speicheradapter. Mit passender Optik, abgestimmter Beleuchtung und kompatibler Software lässt sich ihr Potenzial gezielt für zuverlässige Machine-Vision-Lösungen nutzen.
