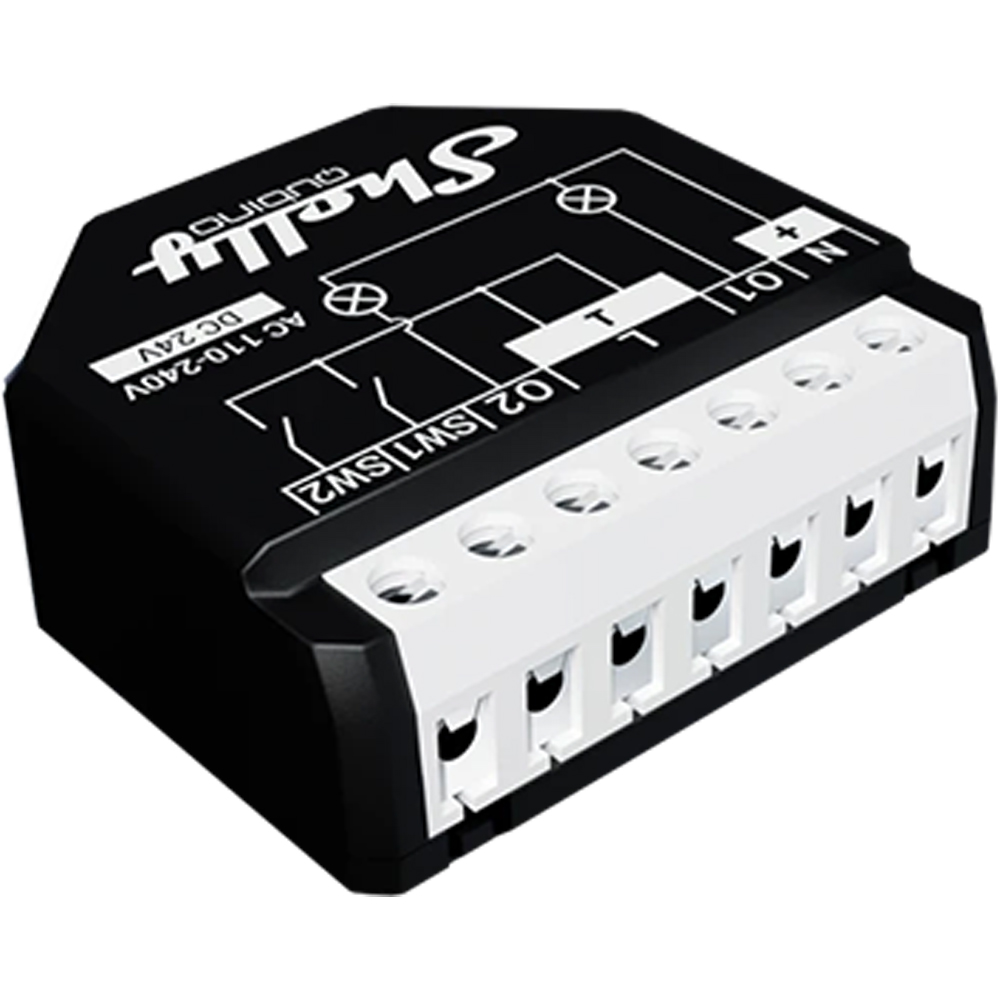

Shelly Wave QNSW-002P16EU Unterputz-Relais mit 2 Kanälen, Z-Wave und 24 V DC / 110–240 V AC

Das Shelly Wave QNSW-002P16EU von Shelly macht vorhandene Elektroinstallationen smart, ohne das vertraute Bedienkonzept grundlegend zu verändern. Das kompakte Unterputz-Relais mit zwei Kanälen integriert zwei elektrische Verbraucher in ein kompatibles Z-Wave-System. So lassen sich beispielsweise zwei Beleuchtungskreise unabhängig voneinander schalten, automatisieren und hinsichtlich ihres Energieverbrauchs überwachen. Die Unterstützung von 110–240 V AC oder 24 V DC eröffnet flexible Einsatzmöglichkeiten in Wohnräumen, Büros und vergleichbaren Installationsumgebungen.

Als Modell der Shelly-Wave-2PM-Produktfamilie verbindet das Relais zweikanaliges Schalten mit integrierter Leistungsmessung. Das Ergebnis: mehr Komfort im Alltag, eine bessere Übersicht über angeschlossene Verbraucher und eine platzsparende Möglichkeit, bestehende Schaltungen in die Gebäudeautomation einzubinden.

Shelly Wave QNSW-002P16EU: Zwei Kanäle für mehr Möglichkeiten

Mit seinen zwei unabhängig steuerbaren Ausgängen eignet sich das Shelly Unterputz-Relais besonders für Installationen, bei denen zwei Verbraucher an einem Einbauort zusammenlaufen. Statt für jeden Stromkreis ein separates Funkmodul vorzusehen, können Sie beide über ein einziges Gerät in Ihre Smart-Home-Steuerung integrieren.

Typische Anwendungen sind zwei Lichtgruppen im Wohnbereich, getrennte Beleuchtungen in Flur und Eingangsbereich oder andere geeignete elektrische Verbraucher. Die vorhandenen Schalter beziehungsweise Taster lassen sich über die entsprechenden Eingänge weiterhin einbinden. Dadurch bleibt die Bedienung direkt im Raum möglich, während zusätzliche Steuerungsmöglichkeiten über die Z-Wave-Zentrale hinzukommen.

Das ist besonders bei der Nachrüstung ein Vorteil: Die Technik verschwindet bei geeigneten Platzverhältnissen hinter dem vorhandenen Bedienelement oder in einer passenden Installationsdose. Sichtbare zusätzliche Schaltgeräte sind damit häufig nicht erforderlich.

Z-Wave-Funk für vernetzte Schaltungen und Automationen

Das Shelly Wave QNSW-002P16EU verwendet Z-Wave in der europäischen Frequenzregion. Für die Einbindung und die smarten Steuerungsfunktionen ist eine kompatible Z-Wave-Zentrale erforderlich. Über deren Bedienoberfläche können Sie die angeschlossenen Verbraucher verwalten und in Szenen oder Automationen aufnehmen.

Z-Wave nutzt ein Mesh-Netzwerk: Geeignete, dauerhaft versorgte Geräte können Funknachrichten weiterleiten und damit die Abdeckung des Netzwerks unterstützen. Auch dieses netzbetriebene Unterputzmodul kann als Repeater zum Aufbau eines zuverlässigen Z-Wave-Netzes beitragen. Die tatsächliche Funkreichweite hängt dabei von der Gebäudestruktur, dem Einbauort und weiteren Netzwerkteilnehmern ab.

Die Unterstützung von Z-Wave SmartStart erleichtert die Aufnahme in geeignete Systeme. Security 2 Authenticated ermöglicht eine abgesicherte Kommunikation bei entsprechend unterstützter Einrichtung. WLAN ist für die Funkverbindung des Relais nicht erforderlich.

Leistungsmessung für einen bewussteren Energieeinsatz

Ein wesentlicher Mehrwert gegenüber einfachen Schaltrelais ist die integrierte Leistungsmessung der beiden Kanäle. Sie schafft Transparenz darüber, welche Leistung die angeschlossenen Verbraucher aufnehmen. Wie die Messwerte dargestellt, gespeichert oder ausgewertet werden, richtet sich nach der verwendeten Z-Wave-Zentrale.

Damit lassen sich unnötige Betriebszeiten leichter erkennen. Beispielsweise können Sie nachvollziehen, ob eine Beleuchtungsgruppe länger eingeschaltet bleibt als vorgesehen, und passende Abschaltregeln einrichten. In Verbindung mit Zeitplänen, Präsenzsensoren oder anderen kompatiblen Komponenten entstehen bedarfsgerechte Abläufe.

Das Relais spart dabei nicht automatisch eine bestimmte Energiemenge ein. Sein Wert liegt darin, Verbrauchsinformationen und gezielte Schaltmöglichkeiten bereitzustellen, mit denen Sie Ihre Installation effizienter betreiben können.

Technische Daten

– Hersteller: Shelly
– Produktfamilie: Shelly Wave 2PM
– Artikelnummer / Modellkennung: QNSW-002P16EU
– Gerätetyp: Zweikanaliges Funk-Schaltrelais mit Leistungsmessung
– Montageart: Unterputz / Einbau
– Gehäusefarbe: Schwarz
– Anzahl der Relaiskanäle: 2
– Steuerung: Beide Ausgänge unabhängig schaltbar
– Spannungsversorgung: 110–240 V AC, 50/60 Hz, oder 24 V DC
– Maximaler Schaltstrom bei AC-Betrieb: 10 A je Kanal, insgesamt maximal 16 A
– Eigenleistungsaufnahme: Maximal 0,3 W
– Leistungsmessung: Für beide Kanäle
– Verbindung: Funk über Z-Wave
– Z-Wave-Frequenzband: 868,4 MHz für die europäische Ausführung
– Z-Wave-Funktionen: SmartStart, Security 2 Authenticated und Repeater-Funktion
– Arbeitstemperatur: −20 bis +40 °C
– Schutzfunktionen: Übertemperatur-, Überstrom- und Überlastschutz
– Systemvoraussetzung: Kompatible Z-Wave-Zentrale für Einbindung und Smart-Home-Steuerung
– Installationshinweis: Versorgung, Lastart und Anschlussbelegung gemäß Hersteller-Anschlussplan beachten

Platzsparende Nachrüstung mit vertrauter Bedienung

Die Unterputzmontage macht das Zweikanal-Relais zu einer attraktiven Lösung für Räume, in denen intelligente Funktionen möglichst unauffällig ergänzt werden sollen. Es eignet sich insbesondere für die Modernisierung vorhandener Elektroinstallationen, sofern Einbauraum, Verdrahtung und elektrische Voraussetzungen passen.

Im Alltag profitieren Sie von der Kombination aus lokaler Bedienung und automatisierten Abläufen. Die Beleuchtung lässt sich weiterhin am Schalter betätigen und zusätzlich beispielsweise zeitabhängig ausschalten. Über eine entsprechend ausgestattete Zentrale können auch übergeordnete Szenen umgesetzt werden – etwa das gemeinsame Abschalten ausgewählter Verbraucher beim Verlassen des Gebäudes.

Welche App-, Fernzugriffs- oder Sprachsteuerungsfunktionen verfügbar sind, hängt vom gewählten Smart-Home-System und dessen Integrationen ab. Das Relais selbst bildet die kompakte Schnittstelle zwischen den angeschlossenen Lasten und dem Z-Wave-Netzwerk.

Sicher planen und passend einsetzen

Für eine zuverlässige Installation müssen nicht nur die maximalen Schaltströme, sondern auch die Eigenschaften der angeschlossenen Verbraucher berücksichtigt werden. Besonders bei LED-Treibern, Netzteilen und anderen Lasten mit erhöhtem Einschaltstrom ist eine fachgerechte Auslegung wichtig.

Die alternative Versorgung mit 24 V DC darf nicht pauschal mit denselben Schaltmöglichkeiten wie im AC-Betrieb gleichgesetzt werden. Maßgeblich sind stets die vom Hersteller vorgesehenen Anschlussvarianten und Lastgrenzen. Auch die Einbausituation muss eine zulässige Betriebstemperatur gewährleisten.

Arbeiten an Netzspannung gehören in die Hände einer qualifizierten Elektrofachkraft. Die integrierten Schutzfunktionen ergänzen eine korrekt ausgeführte Installation, ersetzen jedoch weder die erforderliche Absicherung noch die Beachtung der Herstellerhinweise.

Fazit: Shelly Wave QNSW-002P16EU für kompakte Z-Wave-Automation

Das Shelly Wave QNSW-002P16EU kombiniert zwei unabhängig schaltbare Kanäle, Leistungsmessung und Z-Wave-Funk in einem platzsparenden Unterputzmodul. Damit ist es eine überzeugende Wahl für alle, die vorhandene Verbraucher intelligent steuern und deren Betrieb transparenter gestalten möchten.

Sein besonderes Wertversprechen liegt in der Verbindung aus unauffälligem Einbau, weiter nutzbarer lokaler Bedienung und vielseitiger Einbindung in kompatible Z-Wave-Systeme. Ob für einzelne Lichtgruppen oder als Baustein einer umfassenderen Gebäudeautomation: Das Shelly Relais schafft eine flexible Grundlage für mehr Komfort und bedarfsgerechte Steuerung.
