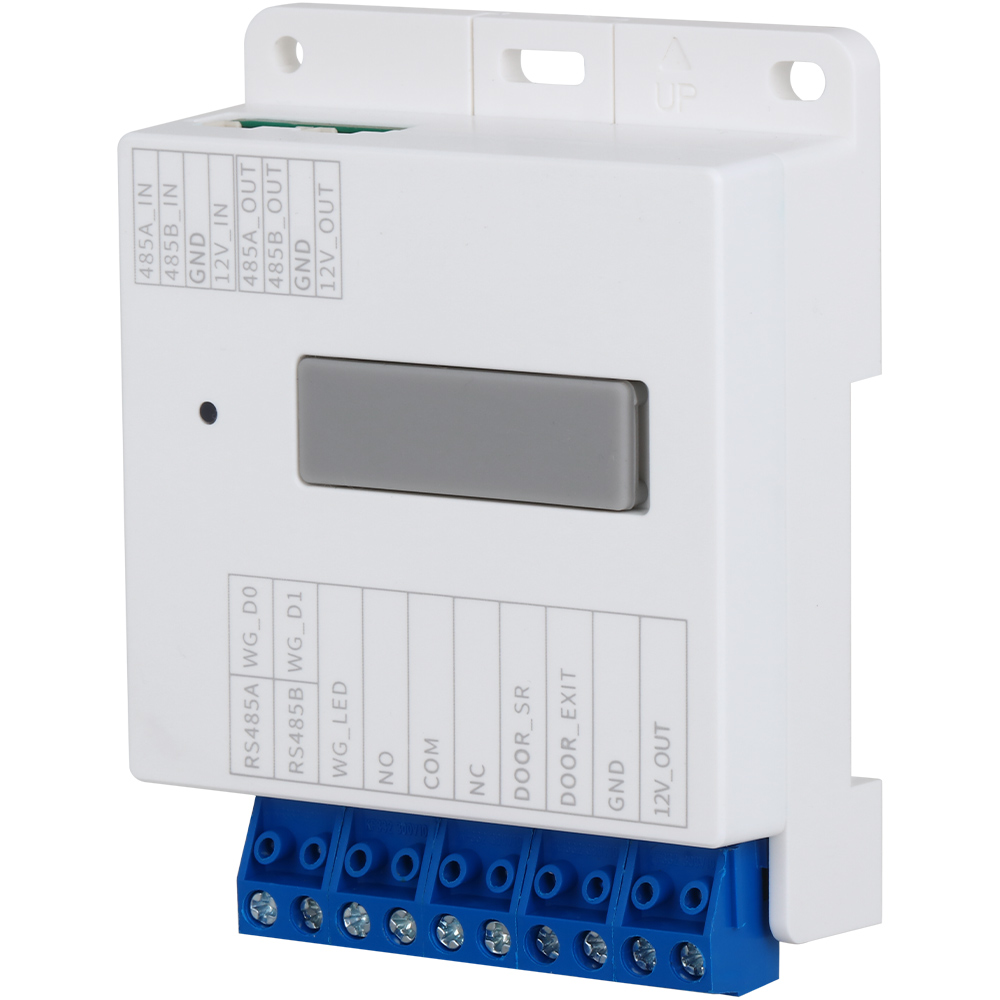

Dahua DHI-DEE111R RS485-Erweiterungsmodul mit Wiegand-Schnittstelle und 12 V DC

Dahua DHI-DEE111R – kompakte Erweiterung für Ihre Zutrittskontrolle

Mit dem Dahua DHI-DEE111R erweitern Sie eine kompatible Zutrittskontrollinstallation um eine Verbindung zwischen RS-485-Bus und Wiegand-Schnittstelle. Das Erweiterungsmodul von Dahua eignet sich für Projekte, in denen zusätzliche Schnittstellen benötigt werden und eine übersichtliche, platzsparende Installation gefragt ist. Die Spannungsversorgung erfolgt mit 12 V DC – eine wichtige Voraussetzung für die Einbindung in entsprechend ausgelegte Sicherheits- und Gebäudetechnik.

Das weiße Kunststoffgehäuse lässt sich unauffällig in technische Installationsbereiche integrieren. Unterschiedliche Montageoptionen, darunter Wand-, Aufputz- und Schienenmontage, erleichtern die Anpassung an die vorhandene Einbausituation. Damit ist das Modul eine interessante Lösung für Fachinstallateure, Systemintegratoren und Betreiber, die ihre Zutrittskontrolle gezielt ergänzen möchten.

RS-485 und Wiegand: Schnittstellen für eine bedarfsgerechte Erweiterung

Bei der Erweiterung einer Zutrittskontrollanlage kommt es darauf an, vorhandene Komponenten sinnvoll miteinander zu verbinden. Das Dahua DHI-DEE111R kombiniert einen RS-485-/Busanschluss mit einer Wiegand-Schnittstelle. Damit adressiert es eine typische Anforderung in der Sicherheitstechnik: die Einbindung von Komponenten mit unterschiedlichen Anschlusskonzepten innerhalb eines kompatiblen Systems.

Wiegand wird häufig für die Anbindung von Zutrittslesern eingesetzt. RS-485 ist eine etablierte Schnittstelle für die kabelgebundene Kommunikation in technischen Anlagen. Das Erweiterungsmodul ist daher besonders für Installationen relevant, in denen beide Schnittstellen benötigt werden.

Entscheidend ist dabei die Abstimmung mit der übergeordneten Steuerung. Ein passender physischer Anschluss allein garantiert noch keine vollständige Systemkompatibilität. Vor der Auswahl sollten deshalb die unterstützten Geräte, Kommunikationsparameter und Wiegand-Formate geprüft werden. So lässt sich sicherstellen, dass das Modul die gewünschte Funktion in der konkreten Anlage übernehmen kann.

Ihre Vorteile mit dem Dahua DHI-DEE111R

Das Wertversprechen des Moduls liegt in der gezielten Schnittstellenerweiterung: Statt eine Installation ohne klare Notwendigkeit umfassend umzubauen, lässt sich bei geeigneter Systemarchitektur die benötigte Funktion ergänzen. Das kann helfen, vorhandene Infrastruktur weiterzuverwenden und Erweiterungen strukturiert umzusetzen.

Für die Projektplanung sind insbesondere folgende Eigenschaften relevant:

– RS-485-/Busanschluss: für die Einbindung in eine entsprechend kompatible Systemumgebung.
– Wiegand-Schnittstelle: für Anwendungen, bei denen diese etablierte Zutrittsschnittstelle erforderlich ist.
– 12-V-DC-Versorgung: für die Integration in eine passend dimensionierte Gleichspannungsversorgung.
– Flexible Montage: für unterschiedliche Einbausituationen an der Wand oder innerhalb geeigneter Installationsbereiche.
– Integrierte LED: als Anzeigeelement direkt am Gerät.
– Weißes Kunststoffgehäuse: für eine dezente optische Einbindung.

Diese Kombination macht das Dahua-Erweiterungsmodul vor allem dort interessant, wo Schnittstellen, Montagekonzept und Versorgung auf eine bestehende Anlage abgestimmt werden müssen. Die konkrete Bedeutung der LED-Anzeige sowie die erforderliche Beschaltung sind der zugehörigen Gerätedokumentation zu entnehmen.

Flexible Montage für übersichtliche Installationen

Ob bei einer Nachrüstung oder im Rahmen einer Neuinstallation: Die mechanische Unterbringung beeinflusst die Qualität und Wartungsfreundlichkeit einer Anlage. Für das DHI-DEE111R sind Wandmontage, Aufputz- beziehungsweise Aufbaumontage sowie DIN-Schienen- und Schienenmontage angegeben. Dadurch können unterschiedliche Einbaukonzepte berücksichtigt werden.

Eine Schienenmontage ist insbesondere für strukturiert aufgebaute Installationsbereiche interessant. Die Wand- oder Aufputzmontage bietet sich an, wenn das Modul an einer geeigneten Montagefläche untergebracht werden soll. Welche Befestigungselemente erforderlich sind und ob dafür zusätzliches Zubehör benötigt wird, sollte vorab anhand der Montageanleitung geprüft werden.

Der angegebene Arbeitstemperaturbereich von 0 bis 40 °C ist bei der Standortwahl zu berücksichtigen. Planen Sie daher einen geeigneten, geschützten Einbauort ein. Eine Eignung für Außenbereiche, Feuchträume oder ungeschützte Montagepositionen lässt sich ohne entsprechende Schutzartangabe nicht ableiten.

Technische Daten

– Hersteller: Dahua
– Artikelnummer / Modell: DHI-DEE111R
– Gerätetyp: Erweiterungsmodul
– Anschlussart: RS-485 / Bus
– Wiegand-Schnittstelle: Ja
– Spannungsversorgung: 12 V DC
– Ausgangsspannung: 12 V gemäß bereitgestellter Attributliste
– Eingänge: 1 gemäß bereitgestellter Attributliste; Funktion nicht näher spezifiziert
– Integrierte LED: Ja
– Gehäusematerial: Kunststoff
– Farbe: Weiß
– Montagearten: Wand, Aufputz / Aufbau, DIN-Schiene / Schiene gemäß bereitgestellter Attributliste
– Arbeitstemperatur: 0 bis 40 °C
– Maximale Leistungsaufnahme: 1 W gemäß bereitgestellter Attributliste
– Maximaler Stromverbrauch: 1.000 mA gemäß bereitgestellter Attributliste; Zuordnung vor der Netzteilauslegung prüfen
– Hinweis zu den elektrischen Angaben: 1 W Leistungsaufnahme und 1.000 mA Stromaufnahme sind bei 12 V nicht als gleichzeitige Eigenverbrauchswerte vereinbar. Ob sich die Stromangabe auf eine angeschlossene Last bezieht, muss anhand des Herstellerdatenblatts geklärt werden.

Einsatzbereiche und Hinweise zur Systemplanung

Das Dahua DHI-DEE111R RS485-Erweiterungsmodul kommt für kompatible Zutrittskontrollprojekte in Bürogebäuden, Gewerbeobjekten, Verwaltungsbereichen oder vergleichbaren Innenrauminstallationen infrage. Besonders relevant ist es bei Nachrüstungen, bei denen eine Wiegand-Anbindung benötigt wird und die vorhandene Systemarchitektur den Einsatz dieses Moduls unterstützt.

Für eine zuverlässige Umsetzung sollten Installationsbetriebe zunächst die Kompatibilität mit der zentralen Steuerung und den vorgesehenen Anschlussgeräten prüfen. Ebenso wichtig sind die korrekte Versorgung, die Leitungsführung und die Einhaltung der herstellerspezifischen Anschlussvorgaben. Leitungslängen, Busstruktur und mögliche Abschlussmaßnahmen dürfen nicht allein aus der Bezeichnung RS-485 abgeleitet werden.

Eine sorgfältige Vorprüfung schafft Planungssicherheit: Sie hilft dabei, Fehlbestellungen zu vermeiden, den Montageaufwand realistisch einzuschätzen und alle benötigten Komponenten rechtzeitig bereitzustellen.

Fazit: Dahua DHI-DEE111R für gezielte Systemerweiterungen

Das Dahua DHI-DEE111R verbindet RS-485-/Busanbindung, Wiegand-Schnittstelle und 12-V-DC-Versorgung in einem Erweiterungsmodul mit vielseitigen Montageoptionen. Für kompatible Zutrittskontrollsysteme bietet es damit einen gezielten Ansatz, um benötigte Schnittstellen in die bestehende Installation einzubinden.

Dokumentationshinweis: Diese Beschreibung basiert auf den bereitgestellten Produktattributen. Ein Abgleich mit einer offiziellen Dahua-Herstellerseite war hier nicht möglich. Insbesondere die elektrischen Angaben, die unterstützten Systemkomponenten und die Montagevoraussetzungen sollten vor Bestellung und Installation anhand des aktuellen Herstellerdatenblatts bestätigt werden.
