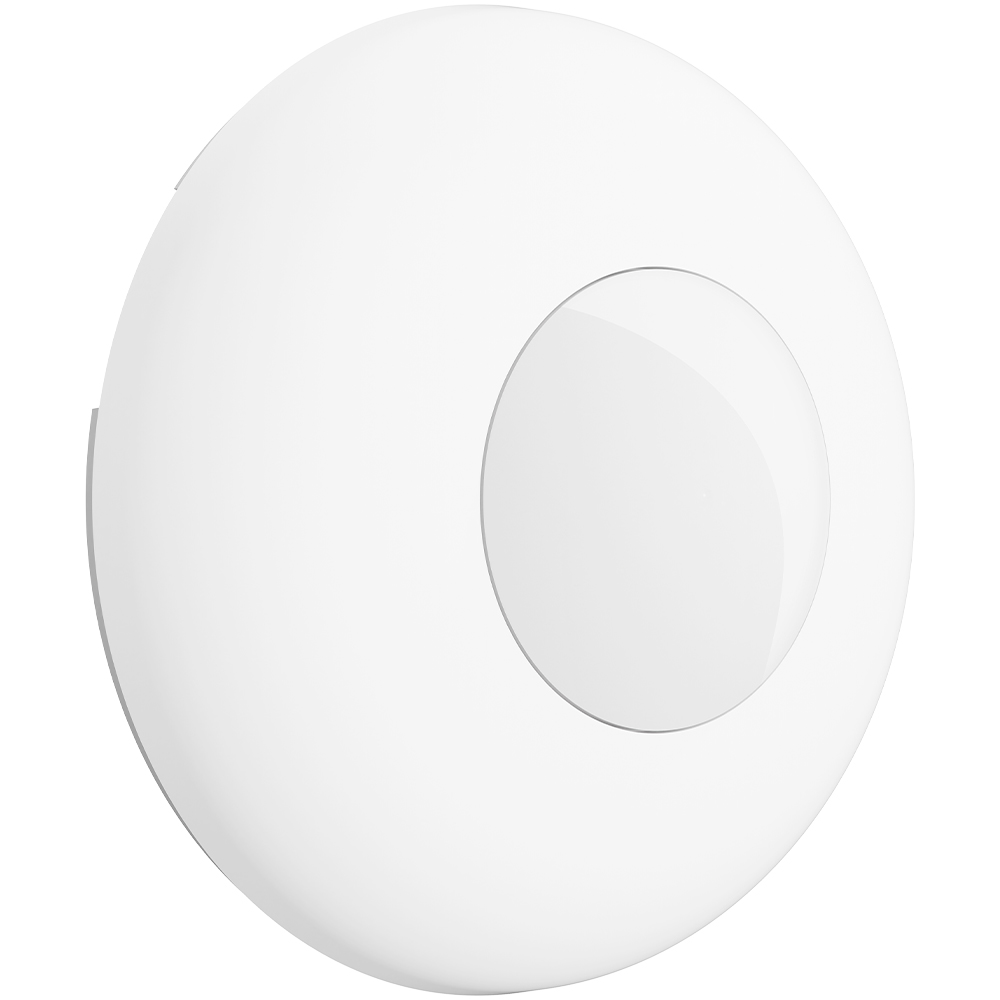

SLIM-S-PIR-AC PIR-Deckenbewegungsmelder – 14 m Reichweite, 360° Erfassungswinkel, 230 V AC

SATEL SLIM-S-PIR-AC PIR-Deckenbewegungsmelder für die zuverlässige Bewegungserkennung

Der SATEL SLIM-S-PIR-AC PIR-Deckenbewegungsmelder verbindet eine rundum ausgerichtete Bewegungserfassung mit einer kabelgebundenen Spannungsversorgung über 230 V AC. Mit seinem 360°-Erfassungswinkel und einer angegebenen Detektionsreichweite von 14 m bietet er eine praktische Grundlage für die automatische Überwachung von Bewegungen in Innenräumen. Die Montage an der Decke hält Wandflächen frei und ermöglicht eine zentrale Positionierung im Raum.

Das weiße Kunststoffgehäuse fügt sich dezent in unterschiedliche Raumgestaltungen ein. Ob in Fluren, Eingangsbereichen, Büroräumen oder Nebenräumen: Der Bewegungsmelder von SATEL eignet sich für Anwendungen, bei denen Bewegungen automatisch erkannt und über einen Relaisausgang an eine passend ausgelegte Installation weitergegeben werden sollen. Die feste Verkabelung macht einen regelmäßigen Batteriewechsel überflüssig und ist besonders für dauerhaft installierte Lösungen interessant.

360°-PIR-Erfassung: Bewegungen rund um den Montagepunkt erkennen

Der SLIM-S-PIR-AC arbeitet mit Passiv-Infrarot-Technologie, kurz PIR. Dieses Verfahren erkennt Veränderungen der Wärmestrahlung innerhalb des Erfassungsbereichs, wie sie beispielsweise entstehen, wenn sich eine Person durch den Raum bewegt. Der Melder sendet dabei selbst keine Infrarotstrahlung zur Erkennung aus.

Der 360°-Erfassungswinkel ist insbesondere bei der Deckenmontage vorteilhaft: Die Detektion ist rund um den Montagepunkt ausgerichtet und nicht nur auf einen schmalen, frontal liegenden Bereich beschränkt. Das unterstützt eine sinnvolle Raumabdeckung, wenn Personen aus unterschiedlichen Richtungen eintreten oder verschiedene Laufwege nutzen.

Für die Planung steht eine Detektionsreichweite von 14 m zur Verfügung. Die tatsächlich erreichbare Abdeckung hängt jedoch von den örtlichen Bedingungen ab. Montagehöhe, Raumgeometrie, Einrichtungsgegenstände und Temperaturverhältnisse beeinflussen die Erfassung. Eine freie Sicht auf die relevanten Bewegungszonen ist deshalb entscheidend. Hohe Regale, Trennwände oder andere Hindernisse sollten bei der Positionierung berücksichtigt werden.

SLIM-S-PIR-AC PIR-Deckenbewegungsmelder mit 230-V-Versorgung und Relais

Die direkte Versorgung mit 230 V AC ist ein wesentliches Merkmal dieses kabelgebundenen Bewegungsmelders. Sie erlaubt die Einbindung in eine entsprechend vorbereitete Elektroinstallation, ohne dass Batterien als Energiequelle erforderlich sind. Gerade bei mehreren Meldern in einem Gebäude kann das den Aufwand für wiederkehrende Batteriewechsel reduzieren.

Für die Weitergabe beziehungsweise Nutzung des erkannten Bewegungsereignisses verfügt das Gerät über ein Relais. Damit bildet es eine Schnittstelle für geeignete Schaltanwendungen. Welche Verbraucher oder nachgeschalteten Komponenten angeschlossen werden dürfen, richtet sich nach den zulässigen elektrischen Anschlusswerten und der jeweiligen Schaltungsart. Die Versorgungsspannung allein ist keine Aussage über die Belastbarkeit des Relaisausgangs.

Eine integrierte LED ergänzt die Ausstattung des Melders. Die genaue Bedeutung ihrer Anzeigen sowie mögliche Einstellungen sind der gerätespezifischen Dokumentation zu entnehmen. So lässt sich die Inbetriebnahme auf die vorgesehene Anwendung abstimmen, ohne von nicht ausgewiesenen Zusatzfunktionen auszugehen.

Technische Daten

– Hersteller: SATEL
– Artikelnummer: SLIM-S-PIR-AC
– Gerätetyp: Bewegungsmelder, PIR-Melder
– Detektionsart: Bewegungserkennung mittels Passiv-Infrarot-Technologie
– Erfassungswinkel: 360°
– Detektionsreichweite: 14 m
– Spannungsversorgung: 230 V AC
– Versorgungsart: Kabel
– Verbindung: Verkabelt
– Montageart: Aufputz / Aufbau
– Montageposition: Decke
– Montagehöhe: 2,4 bis 3,5 m
– Relais: 1
– Integrierte LED: Ja
– Gehäusematerial: Kunststoff
– Farbe: Weiß
– Arbeitstemperatur: −10 bis +55 °C
– EN 50131: Grad 2 gemäß angegebener Produktzuordnung

Vielseitige Einsatzbereiche in Wohn- und Gewerbegebäuden

Ein PIR-Deckenbewegungsmelder mit 360°-Erfassung ist besonders dort interessant, wo mehrere Bewegungsrichtungen berücksichtigt werden sollen. In einem Eingangsbereich können beispielsweise unterschiedliche Zugänge relevant sein, während in einem Flur vor allem die typischen Laufwege im Mittelpunkt stehen. Die Deckenposition erleichtert eine Platzierung oberhalb vieler alltäglicher Hindernisse.

Auch in Büroräumen, Abstellräumen oder anderen Nebenräumen kann eine bewegungsabhängige Schaltlösung sinnvoll sein. Bei geeigneter Auslegung lässt sich das Sensorsignal beispielsweise für eine bedarfsgerechte Beleuchtungssteuerung nutzen. Ob eine konkrete Leuchte direkt geschaltet werden darf oder zusätzliche Komponenten benötigt werden, muss anhand der Herstellerunterlagen geprüft werden.

Wichtig ist die Unterscheidung zwischen Bewegungs- und Anwesenheitserkennung: Ein PIR-Bewegungsmelder reagiert auf entsprechende Veränderungen im Erfassungsbereich. Für die dauerhafte Erkennung weitgehend still sitzender Personen sollte seine Eignung daher gesondert bewertet werden. Ebenso ersetzt die angegebene Klassifizierung nach EN 50131 Grad 2 nicht die Prüfung, ob der Melder mit einer bestimmten sicherheitstechnischen Anlage kompatibel ist.

Dezente Aufputzmontage und durchdachte Positionierung

Die Aufputzmontage an der Decke macht den SLIM-S-PIR-AC zu einer Option für Installationen, bei denen ein sichtbar aufgebautes Gerät vorgesehen ist. Das weiße Kunststoffgehäuse wirkt insbesondere auf hellen Decken zurückhaltend und lässt sich in sachlich gestaltete Wohn- und Arbeitsumgebungen integrieren.

Der angegebene Montagehöhenbereich von 2,4 bis 3,5 m unterstützt die Planung in unterschiedlich hohen Räumen. Für eine zuverlässige Erfassung sollte der Montageort so gewählt werden, dass die relevanten Laufwege innerhalb des Detektionsbereichs liegen. Störende Wärmequellen und ungünstige Umgebungsbedingungen sind bei der Installation ebenfalls zu berücksichtigen.

Da das Gerät mit Netzspannung betrieben wird, gehören Anschluss und Inbetriebnahme in die Hände einer qualifizierten Elektrofachkraft. Maßgeblich sind dabei die aktuelle Montageanleitung, die Anschlussvorgaben und die zulässigen Betriebsbedingungen des Herstellers.

Fazit: SLIM-S-PIR-AC PIR-Deckenbewegungsmelder für fest installierte Schaltlösungen

Der SATEL SLIM-S-PIR-AC PIR-Deckenbewegungsmelder bietet eine klare Kombination aus 360°-Erfassungswinkel, 14 m Detektionsreichweite, 230-V-AC-Versorgung und einem Relais. Sein Nutzen liegt in der rundum ausgerichteten Bewegungserkennung, der batteriefreien Stromversorgung und der platzsparenden Positionierung an der Decke.

Wer einen weißen, kabelgebundenen PIR-Bewegungsmelder für eine fachgerecht geplante Innenrauminstallation sucht, erhält damit eine funktional ausgerichtete Lösung. Entscheidend für ein überzeugendes Ergebnis sind die passende Positionierung und die Abstimmung des Relaisausgangs auf die gewünschte Anwendung.
