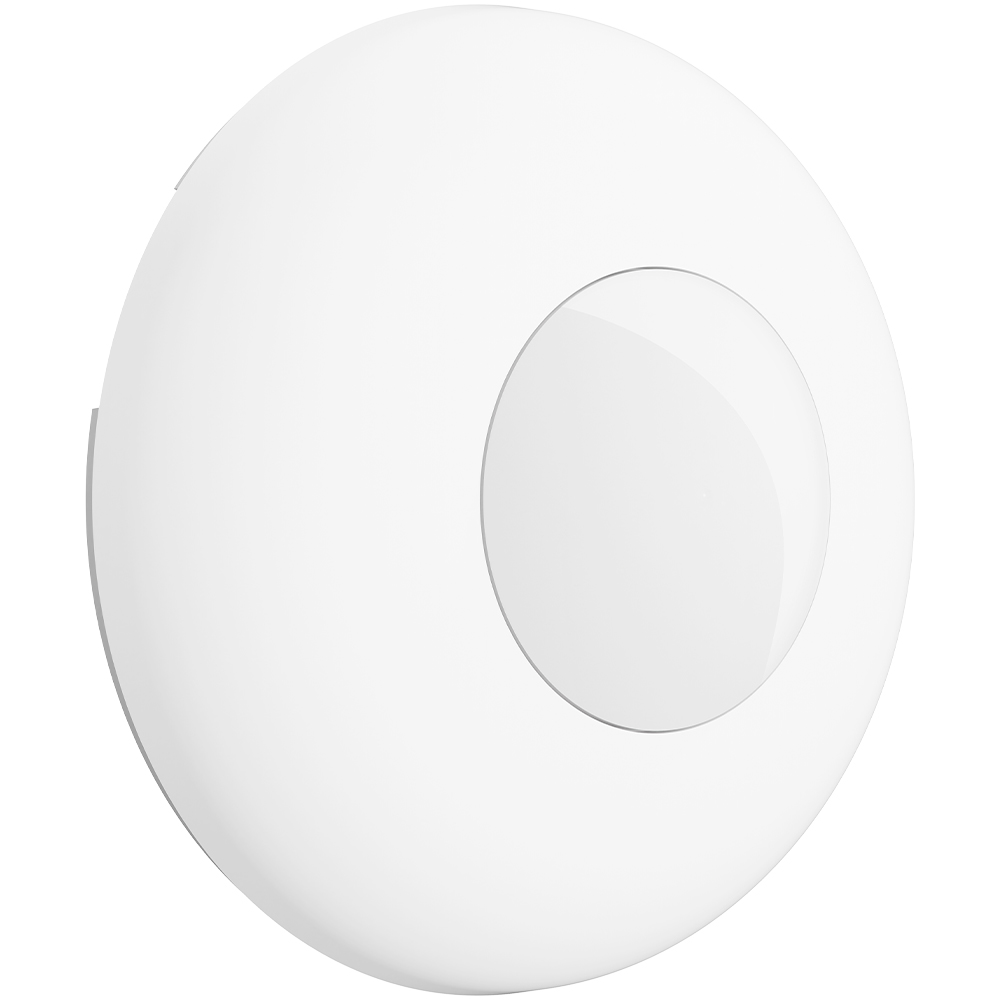

SATEL SLIM-S-PIR-LUNA: Starke, zuverlässige 360°-Erfassung

Zuverlässige Innenraumüberwachung beginnt mit einem Bewegungsmelder, der zum Raum und zum Sicherheitskonzept passt. Der SATEL SLIM-S-PIR-LUNA kombiniert eine 360°-Bewegungserfassung mit dezenter Deckenmontage und kabelgebundener Stromversorgung. Mit einer angegebenen Detektionsreichweite von bis zu 10 m und der Einstufung nach EN 50131 Grad 2 bietet der PIR-Melder eine solide Grundlage für fachgerecht geplante Einbruchmeldeanlagen.

Ob im Wohnbereich, im Büro oder in gewerblich genutzten Räumen: Die Montage an der Decke lässt Wandflächen für Möbel, Regale und andere Einrichtungen frei. Das weiße Kunststoffgehäuse fügt sich dabei zurückhaltend in helle Deckenflächen ein. So verbindet der Melder funktionale Sicherheitstechnik mit einer unaufdringlichen Integration in die Raumgestaltung.

SATEL SLIM-S-PIR-LUNA: Rundumerfassung mit PIR-Technologie

Der SATEL SLIM-S-PIR-LUNA arbeitet mit Passiv-Infrarot-Technologie, kurz PIR. Dabei erkennt er Veränderungen der Wärmestrahlung innerhalb seines Erfassungsbereichs. Solche Veränderungen entstehen beispielsweise, wenn sich eine Person durch den überwachten Raum bewegt. Als Bestandteil einer passenden Alarmanlage liefert der Melder damit eine wichtige Grundlage zur Erkennung unbefugter Bewegungen.

Der Erfassungswinkel von 360° ermöglicht eine Rundumerfassung um den Montagepunkt. Das ist besonders in Räumen hilfreich, in denen Personen aus unterschiedlichen Richtungen in den überwachten Bereich gelangen können. Gegenüber einem wandmontierten Melder mit stärker gerichtetem Erfassungsfeld eröffnet die Deckenmontage damit zusätzliche Möglichkeiten bei der Planung.

Die angegebene Reichweite von bis zu 10 m bietet Spielraum für unterschiedliche Raumkonzepte. Sie bedeutet jedoch nicht, dass jede Fläche innerhalb dieser Entfernung unter allen Bedingungen vollständig erfasst wird. Für die tatsächliche Abdeckung sind unter anderem folgende Faktoren entscheidend:

– die Montagehöhe und die Position des Melders,
– die Form und Aufteilung des Raums,
– hohe Möbel, Trennwände oder andere Sichtbarrieren,
– die Lage der zu überwachenden Bewegungswege.

Eine durchdachte Platzierung und die anschließende Prüfung des Erfassungsbereichs sind deshalb wesentliche Voraussetzungen für einen zuverlässigen Betrieb.

Deckenmontage: Unauffällig und platzsparend

Der SLIM-S-PIR-LUNA ist für die Aufputz- beziehungsweise Aufbaumontage an der Decke vorgesehen. Die angegebene Montagehöhe liegt zwischen 2,4 und 3,5 m. Damit kommt er für zahlreiche übliche Wohn- und Arbeitsräume infrage.

Ein sinnvoll gewählter Montagepunkt ermöglicht dem Melder eine möglichst freie Sicht auf die relevanten Bereiche. Dabei sollte nicht allein die Optik entscheiden: Ein dezent platzierter Melder erfüllt seinen Zweck nur dann zuverlässig, wenn Einbauten oder Möbel sein Erfassungsfeld nicht ungünstig abschirmen.

Gerade in Büros, Empfangsbereichen und Wohnräumen kann die Deckeninstallation Vorteile bieten. Die Wände bleiben für die Einrichtung verfügbar, während das weiße Gehäuse an einer hellen Decke optisch in den Hintergrund tritt. Bei späteren Veränderungen der Möblierung sollte der Erfassungsbereich erneut geprüft werden, insbesondere wenn hohe Schränke oder neue Raumteiler hinzukommen.

Kabelgebundene 12-V-Versorgung für feste Installationen

Die Spannungsversorgung des SATEL SLIM-S-PIR-LUNA erfolgt über 12 V DC. Seine kabelgebundene Ausführung eignet sich für Sicherheitslösungen, bei denen Leitungen bereits vorhanden sind oder im Rahmen einer Neuinstallation verlegt werden können.

Ein praktischer Vorteil ist, dass kein regelmäßiger Batteriewechsel am Melder erforderlich ist. Zugleich lässt sich die Energieversorgung von Anfang an in die Planung der gesamten Einbruchmeldeanlage einbeziehen.

Der maximale Stromverbrauch beträgt 65 mA. Dieser Wert sollte sowohl bei der Dimensionierung der Spannungsversorgung als auch bei der Berechnung einer vorgesehenen Notstromreserve berücksichtigt werden. Maßgeblich ist dabei stets der Bedarf aller angeschlossenen Komponenten.

Für den Anschluss sind eine geeignete Alarmzentrale und eine fachgerechte Installation notwendig. Vor der Einbindung in eine bestehende Anlage sollten daher die Anschlussbedingungen und die Kompatibilität anhand der aktuellen Herstellerunterlagen geprüft werden. Die Versorgungsspannung allein reicht nicht aus, um die Eignung für eine bestimmte Zentrale zu beurteilen.

EN 50131 Grad 2: Sicherheit im Gesamtsystem betrachten

Der SLIM-S-PIR-LUNA ist mit EN 50131 Grad 2 angegeben. Diese Einstufung ist ein wichtiges Auswahlkriterium, wenn Komponenten für eine Einbruchmeldeanlage mit entsprechenden Sicherheitsanforderungen zusammengestellt werden.

Allerdings bestimmt ein einzelner Melder nicht die Einstufung der gesamten Installation. Auch Alarmzentrale, weitere Sensoren, Signalgeber, Leitungsführung und Ausführung müssen zum vorgesehenen Sicherheitskonzept passen.

Der SATEL-Deckenbewegungsmelder ist deshalb als Baustein einer abgestimmten Lösung zu verstehen. Sein Nutzen entfaltet sich im Zusammenspiel mit geeigneten Komponenten, einer sorgfältigen Projektierung und einer fachgerechten Inbetriebnahme.

Technische Daten des SATEL SLIM-S-PIR-LUNA

| Merkmal | Angabe |
|—|—|
| Hersteller | SATEL |
| Modell / Artikelnummer | SLIM-S-PIR-LUNA |
| Gerätetyp | PIR-Bewegungsmelder |
| Detektionsprinzip | Passiv-Infrarot-Technologie |
| Versorgungsart | Kabelgebunden |
| Spannungsversorgung | 12 V DC |
| Maximaler Stromverbrauch | 65 mA |
| Detektionsreichweite | Bis zu 10 m |
| Erfassungswinkel | 360° |
| Montageart | Aufputz / Aufbau |
| Montageort | Decke |
| Montagehöhe | 2,4 bis 3,5 m |
| Integrierte LED | Ja |
| Einstufung nach EN 50131 | Grad 2 |
| Arbeitstemperatur | −10 bis +55 °C |
| Gehäusematerial | Kunststoff |
| Farbe | Weiß |

Geeignete Einsatzbereiche und wichtige Planungshinweise

Der PIR-Deckenbewegungsmelder eignet sich insbesondere für Innenräume, in denen eine Deckenposition die relevanten Bewegungswege gut abdeckt. Typische Einsatzorte sind Wohnräume, Büros, Empfangszonen und kleinere gewerblich genutzte Räume. Auch in Durchgangs- und Verbindungsbereichen kann die Rundumerfassung sinnvoll sein, sofern Raumaufteilung und Montagebedingungen dazu passen.

Der angegebene Arbeitstemperaturbereich von −10 bis +55 °C ist ein weiterer Planungsparameter. Er beschreibt die zulässigen Temperaturbedingungen, ist für sich genommen aber keine Freigabe für Außenbereiche oder feuchte Umgebungen. Für solche Einsatzorte müssen die zusätzlichen Umgebungsanforderungen ausdrücklich geprüft werden.

Zur Ausstattung gehört außerdem eine integrierte LED. Welche Funktion sie übernimmt und welche Einstellungen möglich sind, sollte den zugehörigen Herstellerunterlagen entnommen werden. So lassen sich unbegründete Annahmen über Anzeige- oder Zusatzfunktionen vermeiden.

Vor der Inbetriebnahme empfiehlt sich eine strukturierte Kontrolle: Ist der Montagepunkt geeignet? Sind die Anschlüsse korrekt ausgeführt? Werden die vorgesehenen Bewegungswege tatsächlich erfasst? Eine solche Prüfung hilft, die technischen Eigenschaften des Melders im jeweiligen Raum sinnvoll zu nutzen.

Fazit: Gezielte Innenraumabsicherung mit dem SATEL SLIM-S-PIR-LUNA

Der SATEL SLIM-S-PIR-LUNA verbindet 360°-PIR-Erfassung, eine angegebene Reichweite von bis zu 10 m und kabelgebundene 12-V-Versorgung in einem dezenten Deckenmelder. Die Einstufung nach EN 50131 Grad 2 macht ihn zu einer relevanten Option für entsprechend geplante Einbruchmeldeanlagen.

Wer Innenräume überwachen und dabei Wandflächen freihalten möchte, findet hier eine klar spezifizierte Sicherheitskomponente. Entscheidend für ein überzeugendes Ergebnis bleiben die passende Positionierung, die Kompatibilität mit der Alarmanlage und eine sorgfältige Prüfung des Erfassungsbereichs. Unter diesen Voraussetzungen lässt sich der SATEL SLIM-S-PIR-LUNA gezielt in eine zuverlässige Innenraumüberwachung integrieren.
