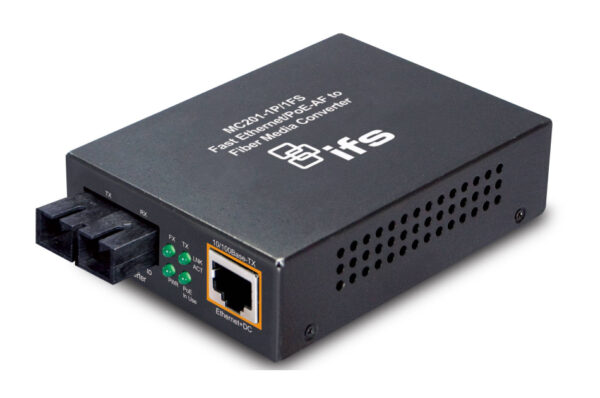

IFS MC201-1P/1FS: PoE-Konverter – kraftvoll & zuverlässig

Große Entfernungen, elektromagnetische Störungen und eine aufwendige Stromversorgung am Endgerät stellen viele Netzwerkinstallationen vor Herausforderungen. Der IFS MC201-1P/1FS verbindet dafür zwei praktische Funktionen in einem kompakten Modul: Er setzt Kupfer-Ethernet auf Singlemode-Glasfaser um und versorgt ein kompatibles Netzwerkgerät über Power over Ethernet (PoE) mit Strom.

Der Medienkonverter mit der Artikelnummer 203817 verbindet einen 10/100Base-TX-Anschluss mit einem 100Base-FX-Glasfaseranschluss. Mit einer Glasfaserreichweite von bis zu 15 Kilometern eignet er sich besonders für weitläufige Gebäudeanlagen, Unternehmensstandorte und Sicherheitsnetzwerke. Bestehende Endgeräte mit RJ45-Anschluss lassen sich so in eine Glasfaserinfrastruktur einbinden, ohne sie allein wegen der Übertragungsstrecke ersetzen zu müssen.

IFS MC201-1P/1FS: Glasfaser-Reichweite und PoE in einem Modul

Der IFS MC201-1P/1FS schlägt die Brücke zwischen klassischer Kupferverkabelung und einer störunempfindlichen Glasfaserverbindung. Auf der Kupferseite steht ein RJ45-Port für 10/100Base-TX zur Verfügung. Die optische Verbindung erfolgt über einen SC-Anschluss mit Singlemode-Glasfaser bei einer Wellenlänge von 1310 nm.

Das ist beispielsweise dann sinnvoll, wenn eine IP-Kamera weit entfernt vom zentralen Netzwerk betrieben werden soll. Die lange Strecke wird über Glasfaser überbrückt. Am entfernten Standort stellt der Medienkonverter den Ethernet-Anschluss für das Endgerät bereit und übernimmt zugleich dessen PoE-Versorgung.

Wichtig für die Planung: Die Stromversorgung des Endgeräts erfolgt über das kupferbasierte Ethernet-Kabel, nicht über die Glasfaser. Der Medienkonverter selbst benötigt eine geeignete Stromversorgung am Installationsort. Dadurch entfällt bei einem kompatiblen PoE-Endgerät das separate Netzteil direkt am Gerät – nicht jedoch die Stromversorgung der gesamten Installation.

Vorteile, die sich im Installationsalltag auszahlen

Die Kombination aus Medienkonvertierung und PoE vereinfacht den Aufbau verteilter Netzwerke. Statt Datenübertragung und Endgeräteversorgung getrennt zu betrachten, können beide Aufgaben mit einem Modul umgesetzt werden.

Die wichtigsten Vorteile im Überblick:

– Mehr Reichweite: Die Singlemode-Glasfaserverbindung ermöglicht Übertragungsstrecken von bis zu 15 km.
– Weniger Verkabelungsaufwand am Endgerät: Daten und Strom werden über ein gemeinsames Ethernet-Kabel bereitgestellt.
– Störunempfindliche Übertragung: Glasfaser ist gegenüber elektromagnetischen Störungen unempfindlich und daher für entsprechend belastete Umgebungen besonders interessant.
– Platzsparende Integration: Die Modul-Bauart unterstützt übersichtliche und strukturierte Installationen.
– Weiterverwendung vorhandener Geräte: Kompatible RJ45-Endgeräte können über den Medienkonverter an eine Glasfaserstrecke angebunden werden.
– Gezielte Netzwerkerweiterung: Entfernte Anschlusspunkte lassen sich erschließen, ohne die gesamte bestehende Infrastruktur auszutauschen.

Die tatsächlich erreichbare Glasfaserdistanz hängt unter anderem von der eingesetzten Faser, den Steckverbindungen und der Dämpfung der Gesamtstrecke ab. Die Angabe „bis zu 15 km“ sollte deshalb als Planungswert unter geeigneten Bedingungen verstanden werden.

Technische Daten des IFS MC201-1P/1FS

Für die Auswahl und Dimensionierung einer Installation sind insbesondere Schnittstellen, PoE-Leistung und Umgebungsbedingungen entscheidend.

| Merkmal | Spezifikation |
|—|—|
| Hersteller | IFS |
| Modell | MC201-1P/1FS |
| Artikelnummer | 203817 |
| Gerätetyp | Medienkonverter mit PoE |
| Bauart | Modul |
| Kupferanschluss | 1 × 10/100Base-TX, RJ45 |
| Glasfaseranschluss | 1 × 100Base-FX |
| Glasfasertyp | Singlemode |
| Optischer Steckverbinder | SC |
| Wellenlänge | 1310 nm |
| Glasfaserreichweite | Bis zu 15 km |
| PoE-Ports | 1 |
| PoE-Gesamtbudget | 15,4 W |
| Versorgungsspannung | 48 VDC |
| Betriebstemperatur | 0 °C bis +50 °C |

Mit 100Base-FX ist der Konverter für Fast-Ethernet-Verbindungen ausgelegt. Er eignet sich somit für Anwendungen, deren Bandbreitenbedarf innerhalb dieser Leistungsklasse liegt. Für eine Gigabit-Anbindung ist hingegen ein entsprechend ausgelegter Medienkonverter erforderlich.

Typische Einsatzbereiche: Sicherheit, Gebäude und Unternehmensnetze

IP-Videoüberwachung über größere Entfernungen

Bei verteilten Kamerastandorten stößt eine reine Kupferverkabelung schnell an ihre Reichweitengrenzen. Der IFS MC201-1P/1FS ermöglicht eine Glasfaseranbindung über größere Distanzen und stellt am Endpunkt einen PoE-fähigen Netzwerkanschluss bereit. Voraussetzung ist, dass Leistungsbedarf und PoE-Anforderungen der Kamera zum Konverter passen.

Access Points und Türkommunikation

Auch kompatible Access Points oder IP-Türkommunikationsgeräte können von der kombinierten Daten- und Stromversorgung profitieren. Besonders in weitläufigen Gebäudekomplexen erleichtert die Glasfaserstrecke die Anbindung entfernter Bereiche. Bei leistungsstärkeren Geräten sollte das verfügbare PoE-Budget vorab sorgfältig geprüft werden.

Lagerhallen und Produktionsumgebungen

In Bereichen mit Maschinen, Antrieben oder anderen elektromagnetischen Störquellen bietet die optische Übertragung Vorteile. Dabei bleibt die Wahl des Montageorts entscheidend: Der angegebene Betriebstemperaturbereich von 0 °C bis +50 °C muss eingehalten werden. Für ungeschützte Außenbereiche lässt sich aus den vorliegenden Daten keine Eignung ableiten; gegebenenfalls ist eine passende geschützte Unterbringung erforderlich.

Campus- und Unternehmensnetzwerke

Sollen mehrere Gebäudebereiche miteinander verbunden werden, lässt sich die Glasfaserinfrastruktur mit vorhandenen Kupferanschlüssen kombinieren. Der Medienkonverter ermöglicht dabei eine gezielte Erweiterung einzelner Anschlusspunkte, statt sämtliche Endgeräte auf optische Schnittstellen umzustellen.

Worauf Sie bei der Planung achten sollten

Für einen zuverlässigen Betrieb müssen die Komponenten der Übertragungsstrecke zusammenpassen. Prüfen Sie insbesondere die Kompatibilität der optischen Gegenstelle hinsichtlich Singlemode-Technik, Übertragungsstandard und Wellenlänge. Auch die passenden SC-Verbindungen und das Dämpfungsbudget der Strecke gehören zur Planung.

Ebenso wichtig ist die PoE-Auslegung. Das Gesamtbudget von 15,4 W bedeutet nicht automatisch, dass diese Leistung vollständig am Endgerät ankommt: Leitungsverluste müssen berücksichtigt werden. Geräte mit höherem Leistungsbedarf sollten daher nicht allein aufgrund eines vorhandenen PoE-Anschlusses als kompatibel betrachtet werden.

Planen Sie außerdem eine geeignete 48-VDC-Versorgung für den Konverter ein und prüfen Sie vor der Beschaffung den Lieferumfang sowie die vorgesehenen Montagebedingungen.

Fazit: Kompakte Lösung für weitreichende Netzwerkverbindungen

Der IFS MC201-1P/1FS vereint Medienkonvertierung und PoE-Versorgung in einem kompakten Modul. Mit 10/100Base-TX, 100Base-FX, SC-Anschluss und bis zu 15 km Singlemode-Reichweite bietet er eine zweckmäßige Lösung für entfernte Netzwerkgeräte in Sicherheits-, Gebäude- und Unternehmensanwendungen.

Wer eine Fast-Ethernet-Verbindung über Glasfaser aufbauen und ein kompatibles Endgerät zugleich per PoE versorgen möchte, erhält mit dem IFS MC201-1P/1FS eine platzsparende, praxisorientierte Lösung. Eine sorgfältige Abstimmung von PoE-Leistungsbedarf, optischer Strecke und Installationsumgebung schafft dabei die Grundlage für einen zuverlässigen Betrieb.
