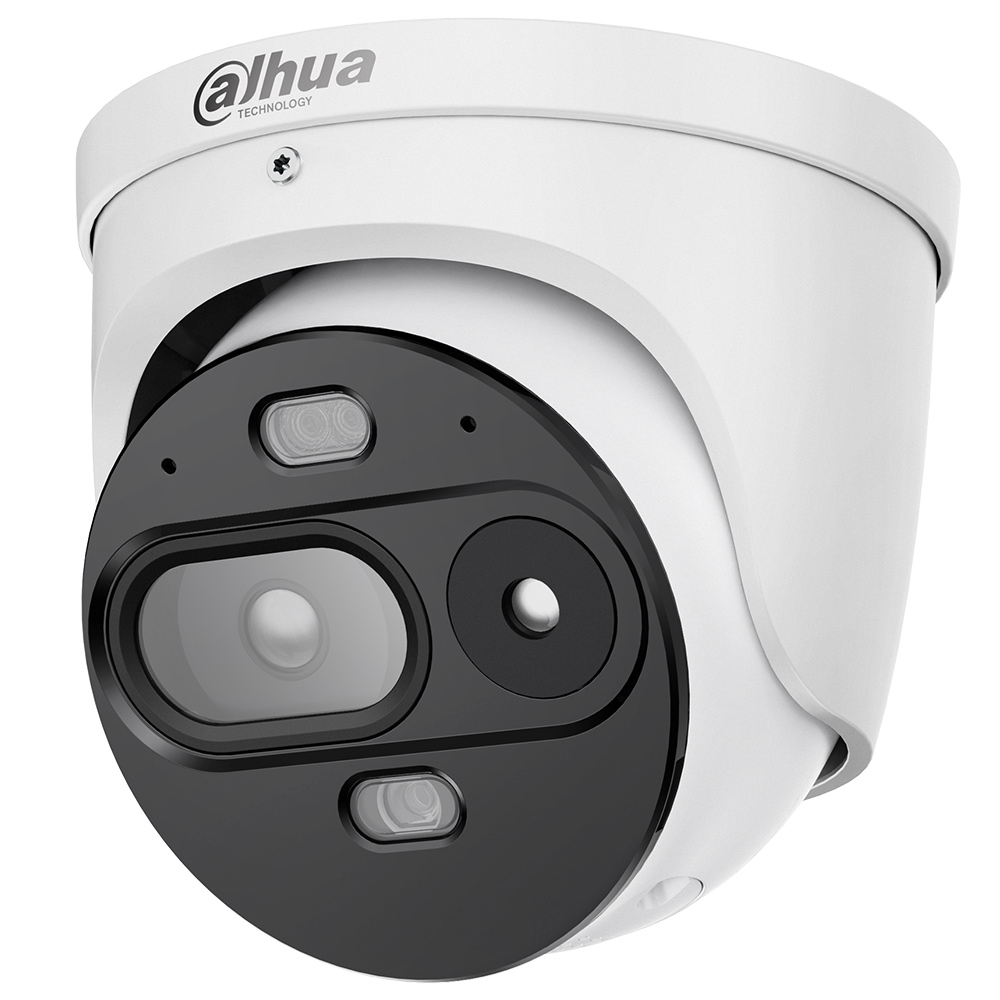

Dahua IP-Thermal-Eyeball-Kamera: Kraftvoll & zuverlässig

Sichtbare Details erfassen, Temperaturunterschiede erkennen und sicherheitsrelevante Ereignisse gezielt überwachen: Die Dahua IP-Thermal-Eyeball-Kamera DHI-TPC-DF1241-TB2F2-DW-S8-V1 vereint diese Aufgaben in einem kompakten Gehäuse. Das Modell aus der Eureka-Serie kombiniert einen optischen 4-Megapixel-Kanal mit einem thermischen Kanal, der eine Auflösung von 256 × 192 Pixeln bietet. So entstehen zwei ergänzende Perspektiven auf den überwachten Bereich.

Diese Kombination ist besonders dort interessant, wo klassische Videobilder allein nicht alle relevanten Informationen liefern. An Gebäuden, auf Betriebsflächen oder in technischen Bereichen können Wärmebilder zusätzliche Hinweise auf auffällige Situationen geben. Temperaturmessung, intelligente Analysefunktionen und vielseitige Anschlüsse erweitern die Einsatzmöglichkeiten. Das weiße, wettergeschützte Eyeball-Gehäuse schafft zugleich eine robuste Grundlage für professionelle Überwachungskonzepte.

Dahua IP-Thermal-Eyeball-Kamera: Zwei Bildkanäle, mehr Kontext

Das Herzstück der Kamera ist das Zusammenspiel aus optischer Videoüberwachung und Wärmebildtechnik. Der optische Kanal liefert Bilder mit bis zu 2688 × 1520 Pixeln. Er unterstützt die visuelle Beurteilung von Personen, Gegenständen und Abläufen und erleichtert damit die Einordnung sichtbarer Ereignisse.

Der thermische Kanal erfasst dagegen Wärmestrahlung und macht Temperaturunterschiede im Bild erkennbar. Mit seiner Auflösung von 256 × 192 Pixeln ergänzt er das optische Bild um Informationen, die nicht von sichtbarem Licht abhängig sind. Gerade bei Dunkelheit oder wechselnder Beleuchtung kann diese zusätzliche Perspektive hilfreich sein.

Der praktische Nutzen liegt in der gemeinsamen Betrachtung: Das optische Bild zeigt die Szene, während das Wärmebild Hinweise auf thermische Auffälligkeiten liefert. Wie gut sich einzelne Objekte erkennen und beurteilen lassen, hängt allerdings von mehreren Faktoren ab. Dazu zählen insbesondere:

– Entfernung und Größe des beobachteten Objekts
– Montagehöhe und Ausrichtung der Kamera
– Umgebungsbedingungen und Temperaturkontraste
– Beleuchtung und mögliche Sichtbehinderungen

Eine sorgfältige Positionierung ist deshalb entscheidend, damit beide Bildkanäle ihren Nutzen im vorgesehenen Einsatzbereich entfalten können.

Temperaturmessung für technische Bereiche und sensible Zonen

Neben der Sicherheitsüberwachung unterstützt die Kamera die Beobachtung thermischer Veränderungen. Die integrierte Temperaturmessung kann beispielsweise dabei helfen, auffällige Wärmeentwicklungen an ausgewählten Anlagenteilen oder in technischen Betriebsbereichen näher zu prüfen.

Auch für Lagerflächen kann die thermische Überwachung interessant sein, sofern die jeweiligen Materialien, Sichtverhältnisse und Messbedingungen eine sinnvolle Bewertung ermöglichen. Dabei gilt: Ein auffälliger Temperaturwert ist zunächst ein Hinweis, der im betrieblichen Zusammenhang eingeordnet werden muss.

Für belastbare Ergebnisse spielen die Eigenschaften der beobachteten Oberfläche eine wichtige Rolle. Emissionsgrad, Reflexionen, Oberflächenbeschaffenheit und Beobachtungsabstand können die Temperaturbewertung beeinflussen. Vor der Projektierung sollten daher der konkrete Messbereich und die Messgenauigkeit anhand des Herstellerdatenblatts dieser Artikelvariante geprüft werden.

Wichtig: Die Kamera ersetzt weder eine vorgeschriebene Brandmeldeanlage noch spezialisierte Prozessmesstechnik. Ihr Mehrwert liegt in der ergänzenden Beobachtung und Bewertung thermischer Auffälligkeiten.

Optische Überwachung bei Tag und Nacht

Für den optischen Bildkanal verfügt die Dahua IP-Thermal-Eyeball-Kamera über einen 1/1,8-Zoll-Bildsensor. Die angegebene maximale Blendenöffnung von F1.0 unterstützt die Lichtaufnahme bei schwacher Beleuchtung. Eine Tag-Nacht-Funktion und die integrierte Infrarotbeleuchtung ergänzen diese Ausstattung.

Die angegebene IR-Reichweite beträgt bis zu 30 Meter. Die tatsächlich nutzbare Ausleuchtung hängt jedoch unter anderem von der Umgebung, den reflektierenden Eigenschaften der Objekte und der Ausrichtung der Kamera ab. Sie ist deshalb nicht automatisch mit der Entfernung gleichzusetzen, in der sich Personen oder Details zuverlässig identifizieren lassen.

Mehrere Bildfunktionen unterstützen die Anpassung an anspruchsvolle Aufnahmesituationen:

– WDR: Verbessert die Darstellung von Szenen mit großen Helligkeitsunterschieden.
– BLC: Unterstützt die Gegenlichtkompensation.
– HLC: Berücksichtigt besonders helle Lichtquellen im Bild.
– DNR: Reduziert Bildrauschen.
– AGC: Passt die Signalverstärkung an die Aufnahmesituation an.
– RoI: Ermöglicht die gezielte Berücksichtigung ausgewählter Bildbereiche.

Damit bietet die Kamera eine vielseitige Ausstattung für Eingänge, Zufahrten und Betriebsflächen mit wechselnden Lichtverhältnissen. Die Bildqualität und Erkennbarkeit sollten bei der Inbetriebnahme unter realistischen Tag- und Nachtbedingungen überprüft werden.

Intelligente Ereigniserkennung statt ausschließlich passiver Beobachtung

Mit Einbruchserkennung und Linienüberschreitung unterstützt die Kamera eine gezielte, ereignisorientierte Überwachung. Sicherheitsrelevante Zonen und Übergänge lassen sich dadurch in das Überwachungskonzept einbeziehen.

Eine virtuelle Linie kann beispielsweise einen Zugang zu einem technischen Bereich markieren. Die Einbruchserkennung eignet sich zur Überwachung definierter Flächen, etwa abgegrenzter Lagerzonen. Entsprechend konfigurierte Analysefunktionen können helfen, die Aufmerksamkeit auf relevante Ereignisse zu lenken.

Entscheidend ist eine sorgfältige Einrichtung: Erkennungsbereiche müssen zur Szene passen und sollten nach der Installation praktisch getestet werden. So lässt sich prüfen, ob die Konfiguration den Anforderungen vor Ort entspricht.

Für die Einbindung weiterer Komponenten stehen zwei Alarmeingänge und zwei Alarmausgänge zur Verfügung. Darüber können externe Kontakte und geeignete Signalgeräte in eine entsprechend konfigurierte Sicherheitsinstallation integriert werden. Je ein Audioeingang und Audioausgang ergänzen die Anschlussmöglichkeiten.

Robustes Gehäuse und flexible Stromversorgung

Die kompakte Eyeball-Bauform lässt sich unauffällig in viele Gebäudeumgebungen integrieren. Das weiße Gehäuse besitzt die Schutzart IP67 und ist damit staubdicht sowie gegen zeitweiliges Untertauchen unter definierten Prüfbedingungen geschützt.

Der angegebene Arbeitstemperaturbereich reicht von −40 bis +65 °C. Damit eröffnet die Kamera Einsatzmöglichkeiten in kalten Außenbereichen ebenso wie in warmen Betriebsumgebungen. Voraussetzung bleibt eine fachgerechte Installation, insbesondere beim Schutz der Anschlüsse und Kabelverbindungen.

Bei der Stromversorgung besteht die Wahl zwischen PoE nach IEEE 802.3af und 12–24 V DC. PoE überträgt Daten und Strom über dasselbe Netzwerkkabel und kann dadurch den Verkabelungsaufwand am Montageort reduzieren. Die maximale Leistungsaufnahme beträgt laut den angegebenen technischen Daten 12 Watt.

Netzwerkintegration und lokale Speicherung

Der Netzwerkanschluss erfolgt über einen RJ45-Port. Mit den Kompressionsverfahren H.265, H.264 und H.264H lässt sich die Videoübertragung an unterschiedliche Anforderungen von Netzwerk und Aufzeichnung anpassen.

H.265 kann bei geeigneten Einstellungen den Bandbreiten- und Speicherbedarf gegenüber H.264 reduzieren. Wie groß der Vorteil ausfällt, hängt unter anderem von Bildinhalt, Bildrate und gewünschter Qualität ab. Vor der Einbindung sollte geprüft werden, welche Formate das vorhandene Aufzeichnungssystem unterstützt.

Zusätzlich bietet die Kamera SD-Karten-Support bis 256 GB für die lokale Speicherung. Die mögliche Aufzeichnungsdauer richtet sich nach der gewählten Konfiguration und dem tatsächlich anfallenden Datenvolumen.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | Dahua |
| Artikelnummer | DHI-TPC-DF1241-TB2F2-DW-S8-V1 |
| Serie | Eureka |
| Bauform und Farbe | Eyeball, Weiß |
| Optische Auflösung | 4 MP, maximal 2688 × 1520 Pixel |
| Thermische Auflösung | 256 × 192 Pixel |
| Optischer Bildsensor | 1/1,8 Zoll |
| Objektivtyp | Fixobjektiv |
| Angegebene Brennweiten | 2,8 mm und 2,6 mm |
| Maximale Blendenöffnung | F1.0 |
| Angegebener vertikaler Blickwinkel | 50° |
| Maximale Bildübertragungsrate | 30 Bilder pro Sekunde |
| Lichtempfindlichkeit | Farbe: 0,05 Lux; Schwarz-Weiß: 0,005 Lux |
| IR-Beleuchtung | Ja, angegebene Reichweite bis 30 m |
| Temperaturmessung | Ja |
| Intelligente Funktionen | Einbruchserkennung, Linienüberschreitung |
| Videokompression | H.265, H.264, H.264H |
| Netzwerk | 1 × RJ45 |
| Audio | 1 Eingang, 1 Ausgang |
| Alarm | 2 Eingänge, 2 Ausgänge |
| Lokale Speicherung | SD-Karten-Support bis 256 GB |
| Stromversorgung | PoE IEEE 802.3af oder 12–24 V DC |
| Maximale Leistungsaufnahme | 12 W |
| Schutzart | IP67 |
| Arbeitstemperatur | −40 bis +65 °C |

Fazit: Dahua IP-Thermal-Eyeball-Kamera für vielseitige Überwachungsaufgaben

Die Dahua IP-Thermal-Eyeball-Kamera DHI-TPC-DF1241-TB2F2-DW-S8-V1 verbindet optische Details, thermische Informationen und intelligente Ereigniserkennung in einem kompakten Gerät. Ihr wesentlicher Vorteil ist die ergänzende Betrachtung sichtbarer Vorgänge und thermischer Veränderungen.

Mit 4-MP-Bildkanal, Temperaturmessung, IR-Beleuchtung, IP67-Gehäuse und flexibler Stromversorgung bietet sie eine vielseitige Basis für professionelle Sicherheitskonzepte. Wer Montageposition, Messbedingungen und Systemintegration sorgfältig plant, kann die beiden Bildkanäle gezielt für eine fundiertere Beurteilung des überwachten Bereichs nutzen.
