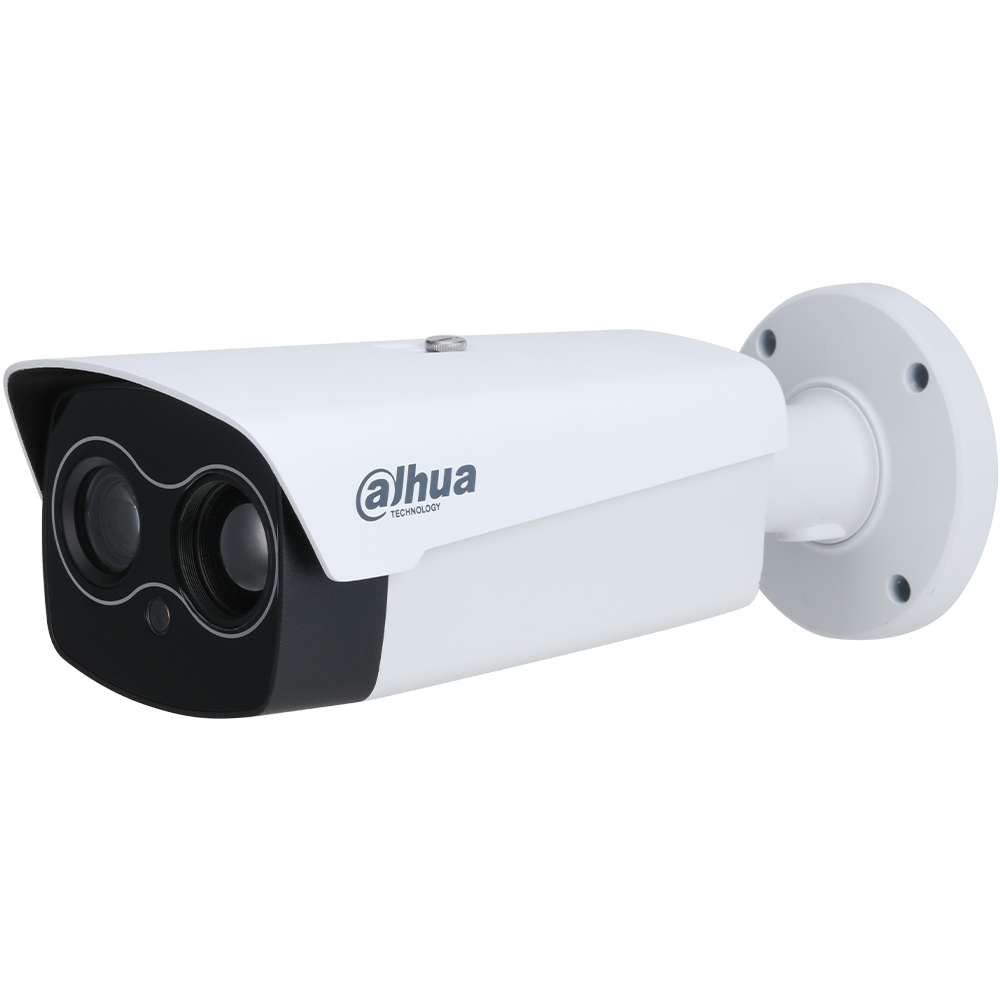

Dahua DHI-TPC-BF5441-TB25F12-BM-S2: Leistungsstark & sicher

Sicherheitsrelevante Ereignisse erkennen und zuverlässig beurteilen: Dafür reicht eine einzige Bildperspektive nicht immer aus. Die Dahua DHI-TPC-BF5441-TB25F12-BM-S2 kombiniert deshalb eine detailreiche optische Videoüberwachung mit einem zusätzlichen Wärmebildkanal. Ihr optischer Sensor liefert Aufnahmen mit 4 Megapixeln, während der thermische Kanal mit 400 × 300 Pixeln Temperaturkontraste sichtbar macht.

Diese Verbindung ist besonders für Außenbereiche interessant, in denen Dunkelheit und wechselnde Lichtverhältnisse die Überwachung erschweren. Mit bis zu 80 Metern IR-Reichweite, intelligenten Ereignisfunktionen und einem wettergeschützten Metallgehäuse bietet die IP-Thermal-Bullet-Kamera eine vielseitige Grundlage für professionelle Sicherheitskonzepte.

Dahua DHI-TPC-BF5441-TB25F12-BM-S2: Zwei Bildkanäle, ein klarer Mehrwert

Der wesentliche Vorteil dieser Kamera liegt im Zusammenspiel zweier unterschiedlicher Bildverfahren. Der optische Kanal stellt die überwachte Szene mit bis zu 2688 × 1520 Pixeln dar. Dadurch lassen sich sichtbare Details erfassen, Bewegungsabläufe dokumentieren und Ereignisse besser einordnen.

Der Wärmebildkanal ergänzt diese Informationen um thermische Kontraste. Er benötigt kein sichtbares Licht, um wärmeabgebende Objekte von ihrer Umgebung abzuheben. Personen oder Fahrzeuge können dadurch auch bei Dunkelheit auffallen, sofern ein ausreichender Temperaturkontrast zum Hintergrund besteht.

Beide Kanäle übernehmen unterschiedliche Aufgaben:

– Wärmebild: Unterstützt das Erkennen thermischer Auffälligkeiten unabhängig von sichtbarer Beleuchtung.
– Optisches Bild: Liefert zusätzliche Details zur visuellen Bewertung einer Situation.
– Kombinierte Nutzung: Ermöglicht eine umfassendere Einschätzung des überwachten Geschehens.

Wie deutlich ein Objekt im Wärmebild hervortritt, hängt unter anderem von seiner Oberflächentemperatur, dem Hintergrund und den Umgebungsbedingungen ab. Die thermische Darstellung ersetzt daher nicht die sorgfältige Bewertung der Szene, sondern erweitert die verfügbaren Informationen.

Feste Brennweiten für gezielt geplante Überwachungsbereiche

Die Dahua DHI-TPC-BF5441-TB25F12-BM-S2 verfügt über zwei Fixobjektive: Der thermische Kanal arbeitet mit 25 mm Brennweite, der optische Kanal mit 12 mm. Daraus ergeben sich unterschiedliche Bildwinkel, die bei der Planung berücksichtigt werden sollten.

Der horizontale Blickwinkel beträgt thermisch 15,5° und optisch 37,3°. Der optische Kanal zeigt somit einen breiteren Ausschnitt, während sich der Wärmebildkanal auf einen engeren Bereich konzentriert. Die vertikalen Blickwinkel liegen bei 11,6° beziehungsweise 21,4°.

Fixobjektive sind besonders sinnvoll, wenn der gewünschte Überwachungsbereich bereits vor der Installation feststeht. Typische Beispiele sind Zufahrten, Grundstücksgrenzen oder klar definierte Sicherheitszonen auf einem Betriebsgelände.

Für eine zweckmäßige Abdeckung sollten Montagehöhe, Ausrichtung und Entfernung zu den relevanten Objekten aufeinander abgestimmt werden. Wichtig ist außerdem, die unterschiedlichen Bildausschnitte beider Kanäle in die Planung einzubeziehen.

Optische Nachtüberwachung mit bis zu 80 Metern IR-Reichweite

Zusätzlich zum Wärmebildkanal besitzt die Kamera eine integrierte Infrarotbeleuchtung für den optischen Nachtbetrieb. Die angegebene IR-Reichweite beträgt bis zu 80 Meter. Dadurch kann die Kamera auch ohne dauerhaft eingeschaltete sichtbare Außenbeleuchtung Bilder des überwachten Bereichs liefern.

Die Tag-Nacht-Funktion unterstützt den Wechsel zwischen unterschiedlichen Lichtverhältnissen. Ergänzende Bildoptimierungen helfen dabei, schwierige Szenen besser darzustellen:

– WDR: Unterstützt die Darstellung bei starken Helligkeitsunterschieden.
– BLC: Hilft bei der Gegenlichtkompensation.
– DNR: Reduziert digitales Bildrauschen.
– HLC: Begrenzt die Auswirkungen besonders heller Lichtquellen, etwa einfallender Fahrzeugscheinwerfer.
– Nebelkompensation: Kann die Darstellung bei kontrastarmen Sichtbedingungen unterstützen.

Die tatsächliche Bildqualität im Nachtbetrieb hängt unter anderem von Witterung, Reflexionseigenschaften der Objekte und Montagebedingungen ab. Die IR-Reichweite ist nicht mit einer garantierten Erkennungs- oder Identifikationsentfernung gleichzusetzen.

Intelligente Ereigniserkennung statt reiner Dauerbeobachtung

Mit Einbruchserkennung und Linienüberschreitung unterstützt die Kamera eine ereignisorientierte Überwachung. Dazu lassen sich virtuelle Linien und Überwachungszonen definieren. So kann die Aufmerksamkeit gezielt auf Bewegungen in sicherheitsrelevanten Bereichen gelenkt werden.

Eine virtuelle Linie eignet sich beispielsweise zur Überwachung einer Grundstücksgrenze. Eine definierte Zone kann genutzt werden, um das Betreten eines gesperrten Bereichs zu erfassen. Solche Funktionen erleichtern die Auswertung, weil nicht jede Bewegung innerhalb des gesamten Bildes gleichermaßen relevant ist.

Voraussetzung für einen sinnvollen Einsatz sind eine sorgfältige Einrichtung und eine zur Szene passende Kameraposition. Auch die verwendete Videomanagementsoftware beziehungsweise der Rekorder beeinflusst, wie Ereignisse verarbeitet und dargestellt werden.

Für die Einbindung externer Komponenten stehen zwei Alarmeingänge und zwei Alarmausgänge bereit. Hinzu kommen jeweils ein Audioeingang und ein Audioausgang. Welche konkreten Abläufe umgesetzt werden können, hängt von den angeschlossenen Geräten und der Systemkonfiguration ab.

Netzwerkintegration und flexible Speicherung

Die Dahua DHI-TPC-BF5441-TB25F12-BM-S2 wird über einen RJ45-Netzwerkanschluss eingebunden und unterstützt ONVIF. Das erleichtert die Integration in kompatible IP-Videoüberwachungssysteme. Dennoch sollte vorab geprüft werden, welche Kamerafunktionen der vorgesehene Rekorder oder die eingesetzte Software tatsächlich unterstützt.

Für die Videokompression stehen H.265 sowie die Varianten H.264H, H.264B und H.264M zur Verfügung. Eine passend gewählte Kompression kann den Bedarf an Netzwerkbandbreite und Speicherplatz reduzieren. Der tatsächliche Verbrauch hängt jedoch auch von Bildinhalt, Bildrate, Qualitätsvorgaben und Aufzeichnungsdauer ab.

Zusätzlich unterstützt die Kamera SD-Speicherkarten mit einer Kapazität von bis zu 512 GB. Damit steht eine lokale Speichermöglichkeit zur Verfügung, die entsprechend dem vorgesehenen Aufzeichnungskonzept genutzt werden kann.

Robuste Bauweise für anspruchsvolle Außenbereiche

Das weiße Metallgehäuse in Bullet-Bauform ist nach IP67 geschützt. Damit ist die Kamera für staubige und wetterbeanspruchte Installationsorte geeignet. Der angegebene Arbeitstemperaturbereich von −30 bis +70 °C eröffnet vielfältige Einsatzmöglichkeiten im gewerblichen und industriellen Umfeld.

Die Versorgung erfolgt kabelgebunden über 12 V DC oder PoE nach IEEE 802.3af. Darüber hinaus wird ePoE unterstützt. Bei der Infrastrukturplanung sollten die Kompatibilität der Netzwerkkomponenten, die Leitungsführung und das verfügbare Leistungsbudget berücksichtigt werden. Die maximale Leistungsaufnahme beträgt laut den angegebenen technischen Daten 15 W.

Technische Daten im Überblick

| Merkmal | Ausstattung |
|—|—|
| Hersteller | Dahua |
| Modell | DHI-TPC-BF5441-TB25F12-BM-S2 |
| Gerätetyp | IP-Thermal-Bullet-Kamera |
| Optische Auflösung | 4 MP, maximal 2688 × 1520 Pixel |
| Optischer Bildsensor | 1/1,8 Zoll |
| Thermische Auflösung | 400 × 300 Pixel |
| Objektive | Fixobjektive |
| Brennweiten | 25 mm thermisch, 12 mm optisch |
| Horizontaler Blickwinkel | 15,5° thermisch, 37,3° optisch |
| Vertikaler Blickwinkel | 11,6° thermisch, 21,4° optisch |
| Maximale optische Blendenöffnung | F1.7 |
| IR-Reichweite | Bis zu 80 m |
| Lichtempfindlichkeit | 0,01 Lux in Farbe; 0,001 Lux in Schwarz-Weiß |
| Maximale Bildübertragungsrate | Bis zu 30 Bilder pro Sekunde |
| Videokompression | H.265, H.264H, H.264B, H.264M |
| Intelligente Funktionen | Einbruchserkennung, Linienüberschreitung |
| Weitere Bildfunktionen | AGC, automatische elektronische Verschlusssteuerung, BLC, DNR, HLC, Nebelkompensation, Tag-Nacht-Funktion, WDR |
| Netzwerk | 1 × RJ45, ONVIF-Unterstützung |
| Lokaler Speicher | SD-Karten bis 512 GB |
| Audioanschlüsse | 1 Eingang, 1 Ausgang |
| Alarmanschlüsse | 2 Eingänge, 2 Ausgänge |
| Stromversorgung | 12 V DC, PoE IEEE 802.3af; ePoE-Unterstützung |
| Maximale Leistungsaufnahme | 15 W |
| Gehäuse | Metall, weiß |
| Schutzart | IP67 |
| Arbeitstemperatur | −30 bis +70 °C |

Geeignete Einsatzbereiche und praktischer Nutzen

Die Kamera eignet sich insbesondere für Betriebshöfe, Lagerplätze, industrielle Außenflächen, Zufahrten und Grundstücksgrenzen. Ihr Mehrwert zeigt sich überall dort, wo eine rein optische Überwachung durch wechselnde Lichtverhältnisse an Grenzen stößt und zusätzliche thermische Informationen die Lagebeurteilung unterstützen können.

Entscheidend ist eine Planung, die vom konkreten Schutzziel ausgeht: Soll das Betreten einer Fläche erkannt, eine Zufahrt beobachtet oder ein Bewegungsablauf dokumentiert werden? Aus diesen Anforderungen ergeben sich Montageposition, Bildausschnitt und Ereigniskonfiguration.

Die Kombination aus zwei Bildkanälen, lokalen Speichermöglichkeiten und externen Schnittstellen bietet dafür eine vielseitige technische Grundlage.

Fazit: Ergänzende Perspektiven für professionelle Überwachung

Die Dahua DHI-TPC-BF5441-TB25F12-BM-S2 verbindet optische Detaildarstellung mit den zusätzlichen Informationen eines Wärmebildkanals. Mit 4 Megapixeln optischer Auflösung, 400 × 300 Pixeln Wärmebildauflösung, bis zu 80 Metern IR-Reichweite und einem robusten IP67-Metallgehäuse ist sie eine interessante Lösung für anspruchsvolle Sicherheitsinstallationen.

Besonders in fest definierten Außenbereichen profitieren Betreiber von den sich ergänzenden Bildinformationen und der ereignisorientierten Überwachung. Eine sorgfältige Positionierung, passende Konfiguration und geprüfte Systemkompatibilität sind dabei die Grundlage, um das Potenzial der Kamera sinnvoll auszuschöpfen.
