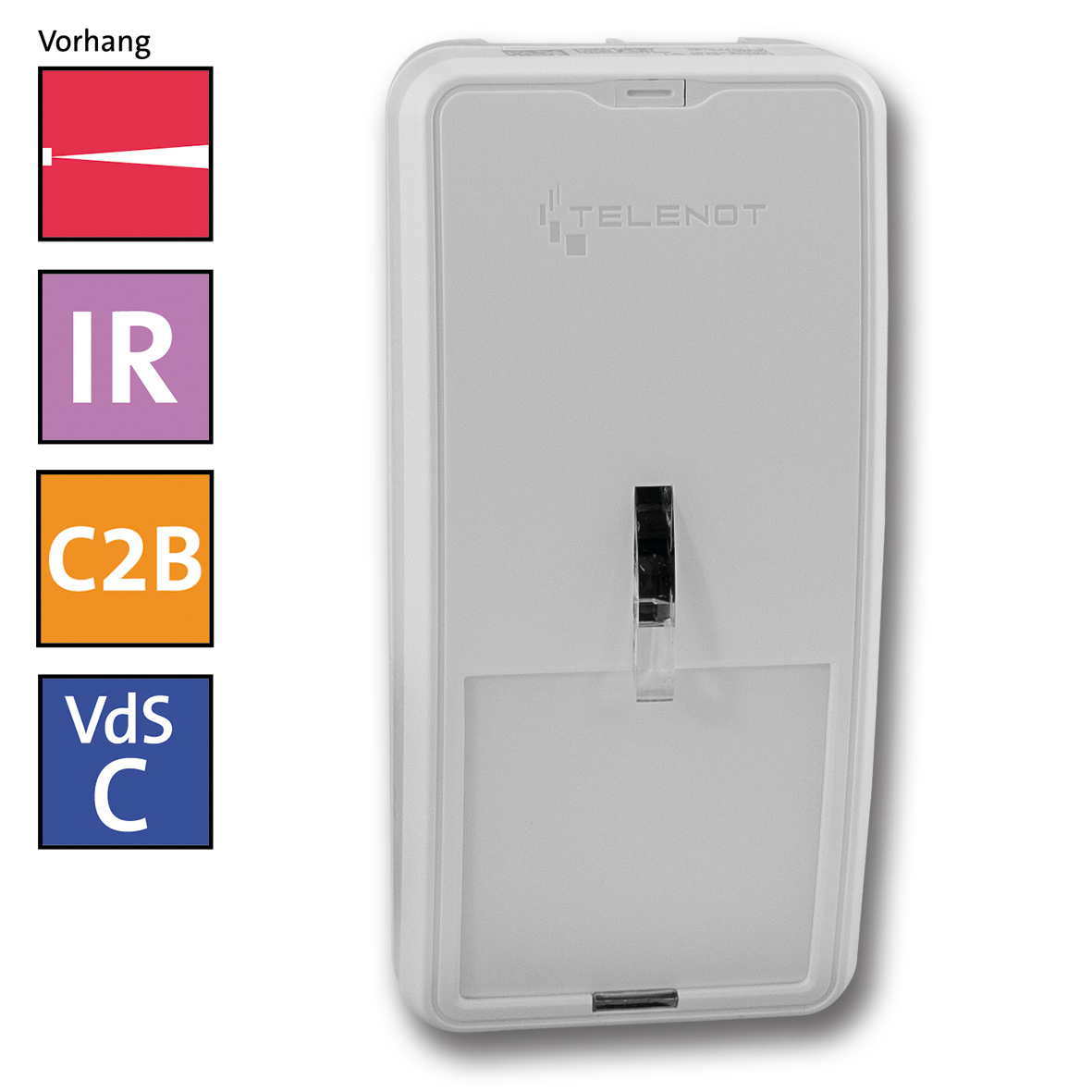

TELENOT histar 1025AM-C2B Infrarot-Bewegungsmelder als Vorhangmelder – 25 m Reichweite, com2BUS, Abdecküberwachung

Der Infrarot-Bewegungsmelder histar 1025AM-C2B von TELENOT bietet eine gezielte Innenraumüberwachung für anspruchsvolle Einbruchmeldesysteme. Als Vorhangmelder mit einem horizontalen Öffnungswinkel von etwa 3° überwacht er schmale Erfassungsbereiche statt großflächiger Raumzonen. Seine Reichweite beträgt bis zu 25 m zur fallenmäßigen Überwachung und bis zu 12 m zur Überwachung auf Durchstieg. Damit eignet er sich für Sicherheitskonzepte, bei denen definierte Bewegungswege oder Durchstiegsbereiche zuverlässig erfasst werden sollen.

Die Kombination aus Spiegeloptik, digitalem Pyroelement und mikroprozessorgesteuerter SNAP-Signalverarbeitung unterstützt eine zuverlässige Bewegungserkennung bei hoher Falschalarmsicherheit. Mit com2BUS-Anbindung, Abdecküberwachung und integriertem Sabotageschutz ist der Melder für den Anschluss an TELENOT Einbruchmelderzentralen der Baureihe hiplex vorgesehen. Die Anerkennung nach VdS-Klasse C und die Erfüllung der EN 50131-2-2, Grad 3, unterstreichen seine Eignung für erhöhte Sicherheitsanforderungen.

Infrarot-Bewegungsmelder histar 1025AM-C2B: präzise Überwachung mit Vorhangcharakteristik

Der histar 1025AM-C2B erfasst über seine Spiegeloptik infrarote Wärmestrahlung in dem Wellenlängenbereich, den auch der menschliche Körper abstrahlt. Durch die schmale Vorhangcharakteristik lässt sich die Überwachung gezielt auf ausgewählte Bereiche innerhalb eines Gebäudes ausrichten. Das ist besonders dann vorteilhaft, wenn nicht der gesamte Raum, sondern eine klar definierte Zone in das Einbruchmeldekonzept einbezogen werden soll.

Bei der Planung sind die beiden anerkannten Reichweiten zu unterscheiden: Für die fallenmäßige Überwachung stehen bis zu 25 m zur Verfügung, für die Überwachung auf Durchstieg bis zu 12 m. Diese Differenzierung ermöglicht eine anwendungsgerechte Auswahl und Positionierung des Melders. Die Montagehöhe darf maximal 3 m betragen; die konkrete Ausrichtung sollte auf die räumlichen Gegebenheiten und das jeweilige Schutzziel abgestimmt werden.

SNAP-Technologie für zuverlässige Erkennung und hohe Falschalarmsicherheit

Das Herzstück der Signalauswertung bildet die SNAP-Technologie – Selective Neuron Algorithm with Powermanagement. Sie verarbeitet die Signale des digitalen Pyroelements mikroprozessorgesteuert und unterscheidet Alarmkriterien effizient von Störeinflüssen. Für den Betrieb einer Einbruchmeldeanlage ist diese Unterscheidung entscheidend: Sicherheitsrelevante Bewegungen sollen erkannt werden, während störungsbedingte Auslösungen möglichst vermieden werden.

Gleichzeitig ist die Signalverarbeitung auf einen niedrigen Energiebedarf ausgelegt. Die Stromaufnahme beträgt in Ruhe etwa 1,5 mA und bei leuchtender LED etwa 4,1 mA. Damit verbindet der TELENOT Vorhangmelder eine leistungsfähige Auswertung mit einem sparsamen Betrieb.

Die Empfindlichkeit lässt sich über eine Parametriersoftware einstellen. So kann der Facherrichter den Melder auf die vorgesehene Anwendung abstimmen. Ein Unterkriechschutz ergänzt die Erfassungsfunktionen und erhöht den Schutz im Nahbereich des Melders.

Abdecküberwachung und Sabotageschutz für erhöhte Sicherheit

Ein professioneller Bewegungsmelder muss nicht nur Bewegungen erkennen, sondern auch Manipulationsversuche berücksichtigen. Der histar 1025AM-C2B verfügt deshalb über eine Abdecküberwachung. Sie dient dazu, eine Abdeckung des Melders zu erkennen und als eigenständiges Ereignis an das System zu melden.

Zusätzlichen Schutz bietet der kombinierte Öffnungs- und Abreißkontakt. Er überwacht sowohl das Öffnen des Gehäuses als auch das Entfernen des Melders von der Montagefläche. Die integrierte Wandabreißsicherung ist damit ein wichtiger Bestandteil des Sabotageschutzes.

Zur Überwachung der Betriebsbereitschaft sind außerdem eine Unterspannungsüberwachung und ein automatischer 24-Stunden-Selbsttest vorhanden. Störungen, etwa ein nicht bestandener Selbsttest oder Unterspannung, werden signalisiert. Diese Funktionen unterstützen die frühzeitige Erkennung von Zuständen, die eine Prüfung durch den Fachbetrieb erforderlich machen.

com2BUS-Anbindung für TELENOT hiplex Einbruchmeldeanlagen

Der Anschluss erfolgt in com2BUS-Technik an dafür vorgesehene TELENOT hiplex Einbruchmelderzentralen. Einbruch, Abdeckung, Sabotage und Störung werden über den Bus separat gemeldet. Dadurch lassen sich unterschiedliche Ereignisse in der Anlage differenziert auswerten.

Auch für Inbetriebnahme und Service bietet der Melder praktische Funktionen. Die Gehtest-Funktion unterstützt die Kontrolle des Erfassungsbereichs nach der Montage. Eine multifunktionelle Anzeige und die Alarmspeicherfunktion erleichtern die Zustandskontrolle beziehungsweise die Nachvollziehbarkeit einer Alarmauslösung. Darüber hinaus ist die Firmware über die com2BUS-Schnittstelle aktualisierbar. Das schafft eine wichtige Grundlage für die fachgerechte Wartung innerhalb des vorgesehenen Systems.

Einsatzbereiche und unauffällige Integration im Innenraum

Der TELENOT histar 1025AM-C2B ist ein Bewegungsmelder für den Innenbereich. Seine Vorhangcharakteristik bietet sich beispielsweise für die gezielte Überwachung schmaler Raumabschnitte, definierter Durchgangsbereiche oder geeigneter Durchstiegszonen an. In gewerblichen Objekten, Verwaltungsgebäuden und anderen sicherheitsrelevanten Innenbereichen kann er entsprechend der fachlichen Planung Bestandteil eines abgestimmten Einbruchmeldesystems sein.

Das kompakte Gehäuse misst lediglich 56 × 117 × 37 mm. In Verkehrsweiß nach RAL 9016 fügt es sich dezent in unterschiedliche Innenraumgestaltungen ein. Damit verbindet der Melder professionelle Sicherheitstechnik mit einer zurückhaltenden Optik.

Mit Schutzart IP30 und Umweltklasse II gemäß VdS 2110 ist das Gerät für passende Innenraumbedingungen ausgelegt. Der zulässige Betriebstemperaturbereich reicht von −10 °C bis +50 °C. Für Außenanwendungen ist dieser Innenraummelder nicht vorgesehen.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Produktbezeichnung: histar 1025AM-C2B
– Artikelnummer: 100033913
– Gerätetyp: Infrarot-Bewegungsmelder mit Vorhangcharakteristik
– Einsatzbereich: Innenraumüberwachung in Einbruchmeldeanlagen
– Systemanbindung: com2BUS
– Vorgesehene Einbruchmelderzentralen: TELENOT hiplex
– VdS-Klasse: C
– VdS-Kürzel: IM
– VdS-Anerkennungsnummer: G 125017
– Norm: EN 50131-2-2, Grad 3
– Reichweite zur fallenmäßigen Überwachung: bis 25 m
– Reichweite zur Überwachung auf Durchstieg: bis 12 m
– Horizontaler Öffnungswinkel: ca. 3°
– Erfassungstechnologie: Spiegeloptik und digitales Pyroelement
– Signalverarbeitung: mikroprozessorgesteuerte SNAP-Technologie
– Unterkriechschutz: vorhanden
– Abdecküberwachung: vorhanden
– Sabotageüberwachung: kombinierter Öffnungs- und Abreißkontakt
– Wandabreißsicherung: integriert
– Separate Busmeldungen: Einbruch, Abdeckung, Sabotage und Störung
– Empfindlichkeitseinstellung: über Parametriersoftware
– Anzeige: multifunktionell
– Alarmspeicherfunktion: vorhanden
– Gehtest-Funktion: vorhanden
– Unterspannungsüberwachung: vorhanden
– Selbsttest: automatisch im 24-Stunden-Intervall
– Störungssignalisierung: unter anderem bei nicht bestandenem Selbsttest und Unterspannung
– Firmware-Aktualisierung: über com2BUS-Schnittstelle
– Montagehöhe: maximal 3 m
– Versorgungsspannung: 9 bis 15 V DC
– Stromaufnahme in Ruhe: ca. 1,5 mA
– Stromaufnahme bei leuchtender LED: ca. 4,1 mA
– Umweltklasse: Klasse II gemäß VdS 2110
– Betriebstemperatur: −10 °C bis +50 °C
– Schutzart: IP30
– Abmessungen B × H × T: 56 × 117 × 37 mm
– Farbe: Verkehrsweiß, RAL 9016

Fazit: gezielte Innenraumüberwachung mit umfassenden Schutzfunktionen

Der Infrarot-Bewegungsmelder histar 1025AM-C2B verbindet eine schmale Vorhangcharakteristik mit zuverlässiger Signalauswertung und differenzierter Ereignismeldung. Sein besonderer Nutzen liegt im Zusammenspiel aus bis zu 25 m Reichweite zur fallenmäßigen Überwachung, SNAP-Technologie, Abdecküberwachung und integriertem Öffnungs- und Abreißkontakt.

Für fachgerecht geplante TELENOT hiplex Anlagen ist er eine überzeugende Wahl, wenn definierte Innenraumbereiche gezielt abgesichert werden sollen. VdS-Klasse C, EN 50131-2-2 Grad 3 und servicefreundliche Funktionen machen den kompakten com2BUS-Vorhangmelder zu einer leistungsfähigen Komponente für anspruchsvolle Einbruchmeldekonzepte.
