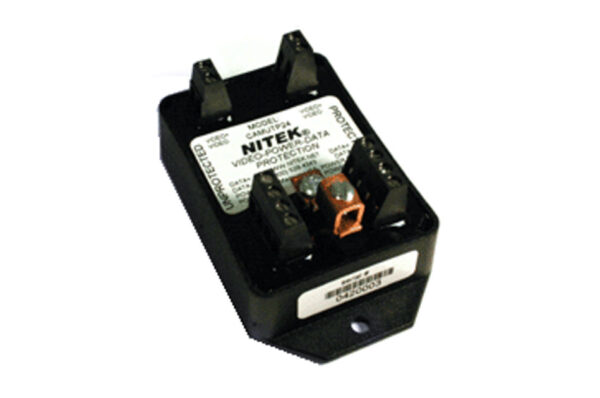

Nitek,CAMUTP24: Sicherer Premium-Überspannungsschutz

Eine zuverlässige Videoüberwachung beginnt nicht erst bei der Kamera. Auch die angeschlossenen Leitungen und Schnittstellen müssen gegen elektrische Störungen abgesichert sein. Der Nitek,CAMUTP24 ist ein Überspannungsschutz für analoge Videosignale über UTP, RS-422-Steuerleitungen und eine Spannungsversorgung bis 24 V. Damit richtet er sich an Anwendungen, bei denen Bildübertragung, Steuerung und Energieversorgung gemeinsam betrachtet werden müssen.

Gerade in Überwachungsanlagen können Überspannungen empfindliche elektronische Komponenten gefährden. Ein passend ausgelegtes Schutzkonzept hilft, dieses Risiko zu reduzieren und die Voraussetzungen für einen stabilen Betrieb zu verbessern. Der Nitek,CAMUTP24 setzt dabei an drei wichtigen Bereichen analoger Videosysteme an.

Nitek,CAMUTP24: Schutz für Video, Steuerung und Versorgung

In einer analogen Überwachungsanlage erfüllen mehrere Leitungen unterschiedliche Aufgaben: Sie übertragen das Kamerabild, transportieren Steuerbefehle oder versorgen angeschlossene Geräte mit Energie. Jede dieser Verbindungen kann grundsätzlich einen Weg für eingekoppelte Überspannungen darstellen.

Der Nitek,CAMUTP24 ist laut Produktbeschreibung für folgende Bereiche vorgesehen:

– Analoges Video über UTP: Schutz der analogen Videoübertragung über ungeschirmte, verdrillte Adernpaare.
– RS-422-Steuerung: Schutz von Leitungen, über die kompatible Geräte Steuerdaten austauschen.
– Spannungsversorgung bis 24 V: Überspannungsschutz für den angegebenen Versorgungsbereich.

Diese Ausrichtung ist besonders dann relevant, wenn nicht nur die Stromversorgung, sondern auch die Signal- und Steuerverbindungen einer Anlage berücksichtigt werden sollen. Denn ein Schutz ausschließlich auf der Versorgungsseite deckt mögliche Überspannungspfade über Daten- oder Videoleitungen nicht automatisch ab.

Warum Überspannungsschutz in Videosystemen wichtig ist

Überspannungen sind kurzzeitige Spannungserhöhungen, die über dem für eine Schaltung vorgesehenen Betriebsbereich liegen können. Sie entstehen beispielsweise durch Schaltvorgänge in elektrischen Anlagen oder durch elektromagnetische Einkopplungen infolge naher Blitzeinschläge.

Ob und wie stark ein Videosystem davon betroffen ist, hängt unter anderem von der Leitungsführung, der Installationsumgebung und dem vorhandenen Schutzkonzept ab. Längere Leitungswege, Außeninstallationen oder Verbindungen zwischen unterschiedlichen Gebäudebereichen verdienen dabei besondere Aufmerksamkeit.

Mögliche Folgen reichen von vorübergehenden Bildstörungen bis zu Schäden an angeschlossenen Komponenten. Auch Steuerfunktionen können beeinträchtigt werden. Ein geeigneter Überspannungsschutz soll auftretende Spannungsspitzen begrenzen und damit die Belastung der nachgeschalteten Elektronik verringern.

Wichtig bleibt jedoch: Kein einzelnes Schutzgerät garantiert vollständige Sicherheit gegen jedes Überspannungsereignis. Entscheidend sind die passende Geräteauswahl, eine fachgerechte Installation und die Abstimmung mit weiteren Schutzmaßnahmen.

Analoge Videoübertragung über UTP gezielt absichern

UTP steht für „Unshielded Twisted Pair“ und bezeichnet Kabel mit ungeschirmten, verdrillten Adernpaaren. Solche Leitungen können in entsprechend aufgebauten Anlagen auch zur Übertragung analoger Videosignale eingesetzt werden.

Der Nitek,CAMUTP24 ist für diesen Anwendungsbereich beschrieben. Das ist bei der Auswahl wichtig, denn analoge Videoübertragung über UTP ist nicht mit Ethernet oder IP-Video gleichzusetzen. Allein die Verwendung eines Twisted-Pair-Kabels bedeutet deshalb nicht, dass ein Schutzgerät für jede darüber betriebene Übertragungstechnik geeignet ist.

Vor dem Einsatz sollten Betreiber und Installateure prüfen, ob die konkrete Signalführung, die verwendeten Übertragungskomponenten und die Anschlüsse zum Schutzgerät passen. So lässt sich vermeiden, dass ein grundsätzlich sinnvoller Überspannungsschutz an einer technisch ungeeigneten Stelle eingesetzt wird.

RS-422-Steuerleitungen nicht vernachlässigen

RS-422 ist eine Schnittstelle zur differentiellen Signalübertragung. In passenden Video- und Überwachungssystemen kann sie beispielsweise für Steuerverbindungen verwendet werden.

Während die Stromversorgung bei der Schutzplanung häufig im Mittelpunkt steht, werden Steuerleitungen mitunter weniger beachtet. Dabei sind auch sie elektrisch mit empfindlichen Baugruppen verbunden. Eingekoppelte Überspannungen können daher nicht nur die Bildübertragung, sondern ebenso die Bedienbarkeit angeschlossener Geräte beeinträchtigen.

Mit seiner Auslegung für RS-422 berücksichtigt der Nitek,CAMUTP24 diesen zusätzlichen Bereich. Ob er für eine konkrete Installation geeignet ist, sollte anhand der technischen Unterlagen und der Anforderungen der angeschlossenen Geräte überprüft werden.

Spannungsversorgung bis 24 V: Auf die Details kommt es an

Die Produktbeschreibung nennt eine Spannungsversorgung bis 24 V. Diese Angabe ist ein wichtiger Ausgangspunkt, ersetzt aber nicht die Prüfung sämtlicher elektrischer Betriebsdaten.

Vor der Installation sollten insbesondere folgende Fragen geklärt werden:

– Welche Nennspannung verwendet das angeschlossene Gerät?
– Ist die Versorgung als Gleich- oder Wechselspannung ausgeführt?
– Welchen Strom benötigt der Verbraucher im Betrieb?
– Welche Anschlussbelegung und Leitungsführung sind vorgesehen?
– Welche Vorgaben macht der Hersteller zur Erdung und zum Potentialausgleich?

Aus der kurzen Produktbeschreibung gehen diese Einzelheiten nicht hervor. Sie sollten deshalb nicht vorausgesetzt, sondern im Datenblatt oder in der Installationsanleitung geprüft werden. Gerade bei Schutzkomponenten ist die genaue Abstimmung auf die Anwendung wichtiger als eine Auswahl allein nach der Spannungsangabe.

Fachgerechte Planung für eine wirksame Schutzlösung

Ein Überspannungsschutz entfaltet seine vorgesehene Wirkung nur unter geeigneten Installationsbedingungen. Dazu gehören die korrekte Einbindung in den Leitungsweg und die Umsetzung der Herstellervorgaben. Soweit vorgesehen, sind auch Erdung und Potentialausgleich wesentliche Bestandteile des Schutzkonzepts.

Bei komplexeren Anlagen empfiehlt sich eine Betrachtung aller ein- und ausgehenden Leitungen. Dazu zählen neben Video- und Steuerleitungen gegebenenfalls weitere Strom- oder Kommunikationsverbindungen. Der erforderliche Schutzumfang ergibt sich aus der jeweiligen Installation und ihrer Umgebung.

Für die Auswahl des Nitek,CAMUTP24 sollten außerdem technische Angaben zu Schutzpegel, Ableitvermögen, zulässigen Betriebsbedingungen und Anschlussart herangezogen werden. Diese Werte sind in der vorliegenden Kurzbeschreibung nicht genannt. Eine fachkundige Prüfung schafft hier die nötige Grundlage für eine belastbare Entscheidung.

Fazit: Nitek,CAMUTP24 für ein abgestimmtes Schutzkonzept

Der Nitek,CAMUTP24 adressiert drei zentrale Bereiche analoger Videosysteme: Videoübertragung über UTP, RS-422-Steuerung und Spannungsversorgung bis 24 V. Damit kommt er für Installationen infrage, bei denen Signalwege und Versorgung gezielt gegen Überspannungen abgesichert werden sollen.

Für einen zuverlässigen Einsatz sind die bestätigte Kompatibilität, die vollständigen technischen Daten und eine fachgerechte Montage entscheidend. Richtig ausgewählt und in ein abgestimmtes Schutzkonzept eingebunden, kann der Nitek,CAMUTP24 dazu beitragen, die angeschlossene Technik vor den Auswirkungen von Überspannungen zu schützen.
