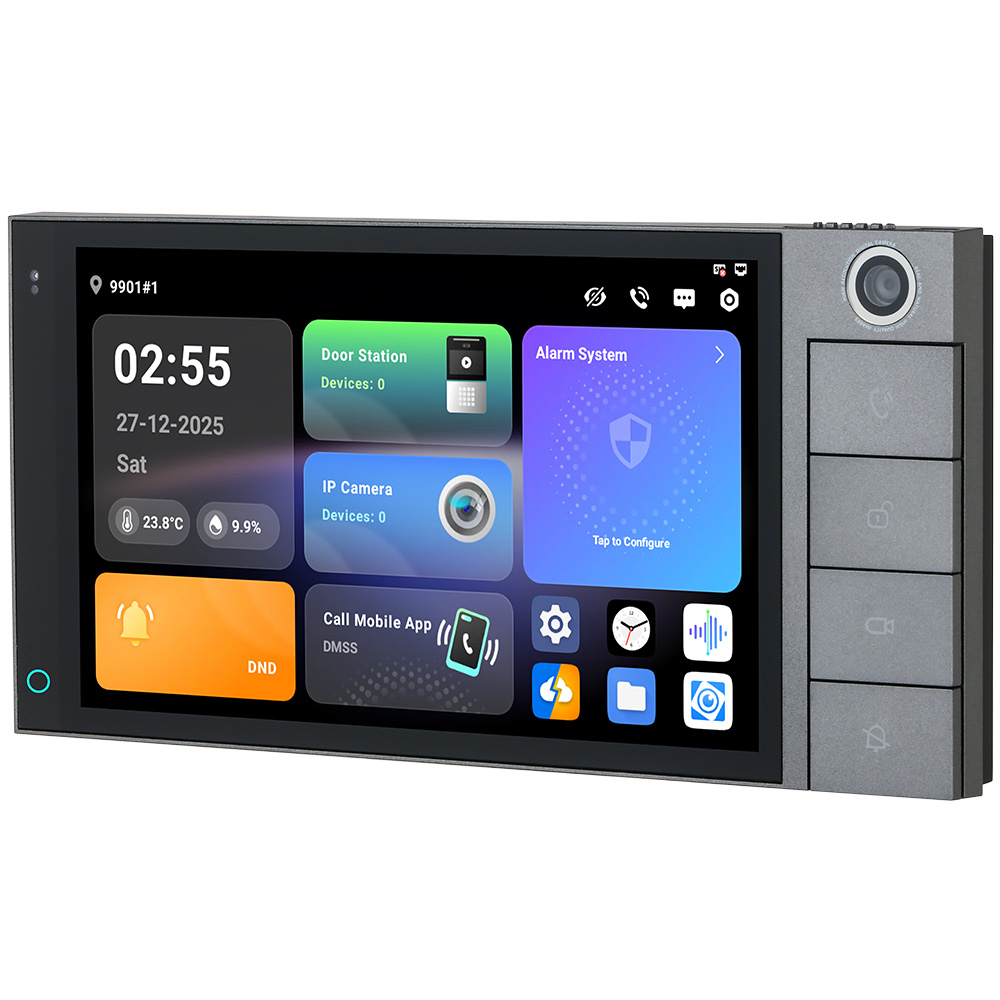

Dahua DHI-SCP3022B-CBZ-S 2-Draht-IP-Innenstation mit 7-Zoll-Touchscreen, 1024 × 600 Pixeln und WLAN

Die Dahua DHI-SCP3022B-CBZ-S verbindet übersichtliche Bedienung mit vielseitigen Anschlussmöglichkeiten für moderne Türkommunikationssysteme. Die graue 2-Draht-IP-Innenstation verfügt über einen 7-Zoll-Touchscreen mit 1024 × 600 Pixeln, WLAN und einen RJ45-Port. Damit bietet sie eine praktische Grundlage für die Integration in eine passend geplante Kommunikations- und Netzwerkinfrastruktur. Ob im Wohnhaus, im Büro oder an einem internen Empfangspunkt: Die Innenstelle bündelt Anzeige, Bedienung und Audioausgabe in einem kompakten Bedienkonzept.

Besonders interessant ist die Kombination aus 2-Draht-Anschluss, IP-Anbindung und drahtloser Netzwerkeinbindung. Ergänzt wird die Ausstattung durch acht Alarmeingänge, einen Alarmausgang und die Unterstützung von SD-Speicherkarten bis maximal 512 GB. Dadurch eignet sich die Dahua-Innenstation für Projekte, bei denen neben einer komfortablen Bedienoberfläche auch Anschlussreserven und eine flexible Systemplanung gefragt sind.

Dahua DHI-SCP3022B-CBZ-S: klare Darstellung auf einem 7-Zoll-Touchscreen

Das zentrale Bedienelement ist der 7 Zoll große Touchscreen mit einer Bildschirmdiagonale von 17,78 cm. Seine Auflösung von 1024 × 600 Pixeln schafft eine übersichtliche Darstellungsfläche für die Benutzeroberfläche und die vom angeschlossenen System bereitgestellten Inhalte. Die Bedienung erfolgt direkt am Bildschirm – ein Vorteil für Nutzer, die eine zugängliche Oberfläche anstelle zahlreicher separater Bedienelemente bevorzugen.

Die Displaygröße bietet einen ausgewogenen Kompromiss zwischen gut nutzbarer Anzeigefläche und einer unaufdringlichen Installation an der Wand. So lässt sich die Innenstelle beispielsweise im Eingangsbereich, im Flur oder in einem Arbeitsraum platzieren, wo relevante Informationen schnell erreichbar sein sollen.

Ein integrierter Lautsprecher ermöglicht die Audioausgabe unmittelbar am Gerät. Zusätzlich ist ein Audioeingang vorhanden. Welche Kommunikations- und Audiofunktionen im konkreten Projekt verfügbar sind, hängt von den angeschlossenen Komponenten und der Systemkonfiguration ab.

2-Draht, IP und WLAN für eine flexible Installation

Die Anschlussausstattung macht die Dahua DHI-SCP3022B-CBZ-S sowohl für Neuinstallationen als auch für die Prüfung von Modernisierungsvorhaben interessant. Der 2-Draht-Anschluss kann insbesondere dort relevant sein, wo eine entsprechende Leitungsstruktur vorhanden ist. Ob sich bestehende Leitungen weiterverwenden lassen, muss anhand der Leitungsqualität, der Leitungslängen und der eingesetzten Systemkomponenten geprüft werden.

Für die kabelgebundene Netzwerkanbindung steht ein RJ45-Port zur Verfügung. Darüber hinaus ist WLAN integriert. Diese Auswahl erleichtert die Planung, wenn unterschiedliche räumliche Gegebenheiten oder Anforderungen an die Netzwerkanbindung berücksichtigt werden müssen.

Wichtig für die Projektierung: WLAN ersetzt nicht automatisch die erforderliche Stromversorgung. Für die Innenstation ist eine Versorgung mit 48 V DC angegeben. Auch eine Stromversorgung über den RJ45-Port sollte nicht ohne ausdrückliche Bestätigung der vorgesehenen Anschlussart eingeplant werden.

Anschlussreserven für anspruchsvollere Systemkonzepte

Mit acht Alarmeingängen und einem Alarmausgang bietet die Innenstelle zusätzliche Schnittstellen für geeignete externe Kontakte und Signalgeber. Das ist ein relevanter Vorteil für Installationen, in denen mehr als eine reine Anzeige- und Bedienfunktion benötigt wird.

Die konkreten Möglichkeiten ergeben sich aus der unterstützten Beschaltung und den Funktionen der jeweiligen Systemumgebung. Vor dem Anschluss externer Geräte sollten deshalb deren elektrische Eigenschaften und die zulässigen Anschlusswerte abgeglichen werden. So entsteht eine technisch saubere Lösung, die zu den Anforderungen des Objekts passt.

Hinzu kommt die Unterstützung von SD-Karten mit bis zu 512 GB. Damit steht eine großzügige maximale Speicherkapazität für die vom Gerät unterstützten Speicherfunktionen bereit. Welche Inhalte gespeichert werden können und welche Kartenanforderungen gelten, sollte anhand der aktuellen Produktdokumentation geprüft werden.

Als weiteres technisches Merkmal ist ein Funkfrequenzbereich von 868 bis 868,6 MHz angegeben. Daraus lässt sich jedoch keine pauschale Kompatibilität mit beliebigen Funkmeldern oder Smart-Home-Geräten ableiten. Entscheidend sind die ausdrücklich unterstützten Komponenten und Funkfunktionen.

Technische Daten

– Hersteller: Dahua
– Artikelnummer / Modell: DHI-SCP3022B-CBZ-S
– Gerätetyp: Innenstelle / Innenstation
– Farbe: Grau
– Anschlussart: 2-Draht, IP
– Display: Touchscreen
– Bildschirmdiagonale: 7 Zoll / 17,78 cm
– Maximale Auflösung: 1024 × 600 Pixel
– WLAN: Ja
– RJ45-Ports: 1
– Integrierter Lautsprecher: Ja
– Audioeingänge: 1
– Alarmeingänge: 8
– Alarmausgänge: 1
– SD-Karten-Unterstützung: Bis maximal 512 GB
– Funkfrequenz: 868–868,6 MHz
– Spannungsversorgung: 48 V DC
– Maximale Stromaufnahme: 500 mA
– Arbeitstemperatur: −10 bis +55 °C
– Montageart: Aufputz / Aufbau

Geeignete Einsatzbereiche und praktische Vorteile

Die Dahua-Innenstation eignet sich zur Einbindung in kompatible Türkommunikationslösungen in Wohngebäuden, Büroeinheiten und vergleichbaren Innenbereichen. In privaten Objekten steht eine gut erreichbare, übersichtliche Bedienoberfläche im Vordergrund. In gewerblichen Umgebungen können die unterschiedlichen Anschlussmöglichkeiten und zusätzlichen Alarmschnittstellen die Systemplanung erleichtern.

Die vorgesehene Aufputzmontage ermöglicht eine Installation auf der Wand. Eine Unterputzausführung des Gerätegehäuses ist damit nicht erforderlich; Leitungsführung, Befestigung und Anschlüsse müssen dennoch fachgerecht vorbereitet werden. Das graue Gehäuse lässt sich dezent in sachliche Büroumgebungen ebenso wie in moderne Wohnbereiche integrieren.

Der angegebene Arbeitstemperaturbereich von −10 bis +55 °C bietet Spielraum bei der Wahl eines geeigneten Montageorts. Er ist jedoch nicht mit einer Freigabe für ungeschützte Außenbereiche gleichzusetzen. Feuchtigkeit, direkte Sonneneinstrahlung und weitere Umgebungsbedingungen sind gesondert zu berücksichtigen.

Dahua DHI-SCP3022B-CBZ-S: vielseitige Ausstattung mit klarem Mehrwert

Die Dahua DHI-SCP3022B-CBZ-S punktet durch das Zusammenspiel aus 7-Zoll-Touchscreen, 2-Draht- und IP-Anschluss, WLAN sowie umfangreichen Alarmschnittstellen. Ihr Wert liegt besonders darin, Bedienkomfort und Anschlussvielfalt in einer Innenstation zusammenzuführen. Die SD-Karten-Unterstützung bis 512 GB ergänzt diese Ausstattung um eine großzügige Speicheroption für unterstützte Anwendungen.

Für Kunden, die eine Dahua 2-Draht-IP-Innenstation mit Touchscreen und WLAN suchen, ist dieses Modell eine prüfenswerte Wahl. Vor der Bestellung sollten die Kompatibilität mit der vorhandenen Türstation, die erforderlichen Systemkomponenten und der gewünschte Funktionsumfang anhand der aktuellen offiziellen Dahua-Produktunterlagen bestätigt werden. Die hier aufgeführten technischen Angaben basieren auf den bereitgestellten Produktattributen; ein Abgleich mit der Herstellerseite liegt dieser Beschreibung nicht zugrunde.
