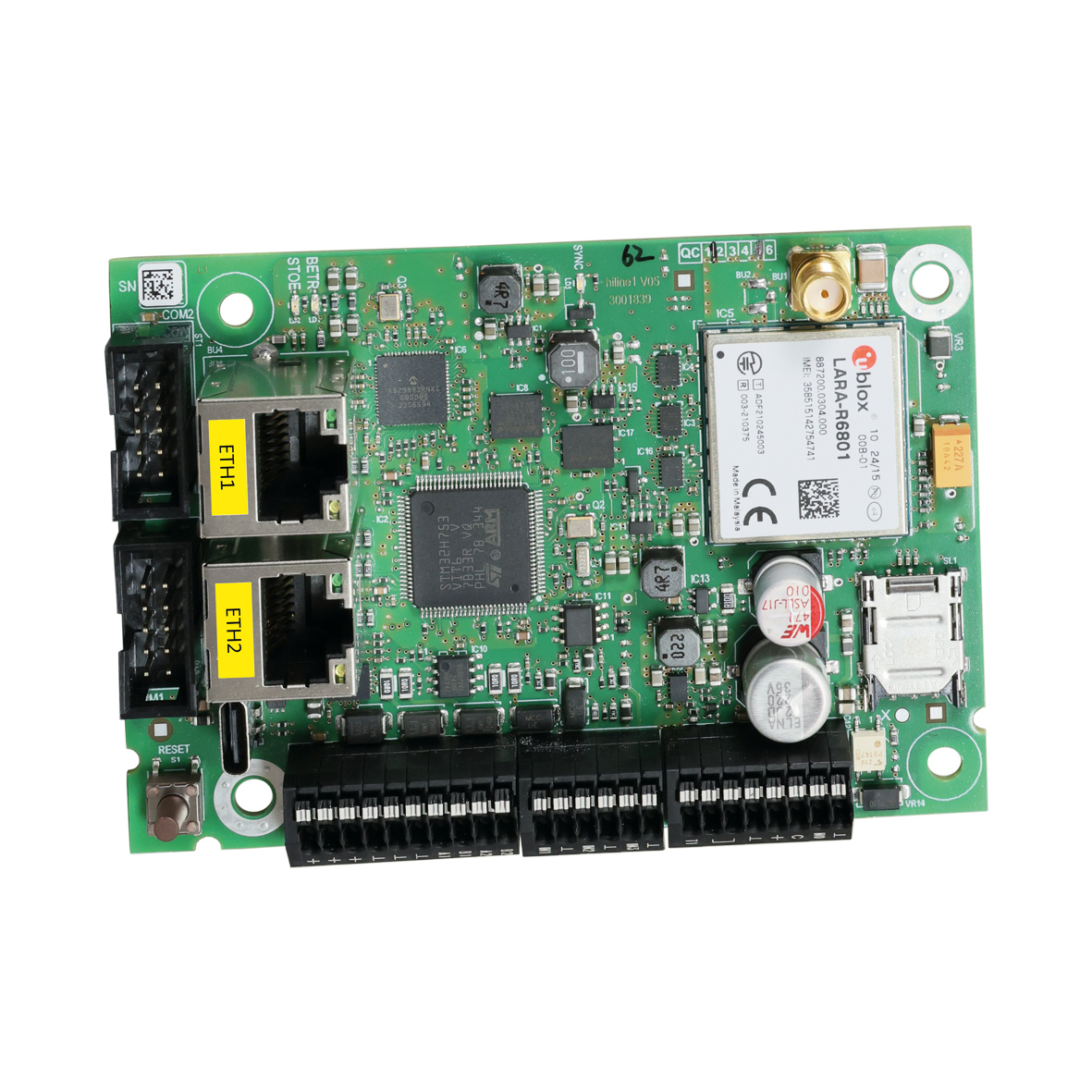

TELENOT hiline1 ETH/LTE Übertragungseinrichtung als Einbausatz – 4G LTE Cat 1, 2 Ethernet-Schnittstellen mit Switch-Funktion, EN 54-21

TELENOT hiline1 ETH/LTE – professionelle Alarmübertragung über Ethernet und Mobilfunk

Die TELENOT hiline1 ETH/LTE Übertragungseinrichtung als Einbausatz verbindet flexible Integration mit leistungsfähiger Übertragungstechnik für Gefahrenmeldeanlagen. Mit der Artikelnummer 100072208 bietet TELENOT eine Lösung zur Übermittlung von Einbruch-, Überfall- und Brandmeldungen sowie technischen Alarmen. Auch Betriebszustände, Grenzwertüberschreitungen und Störungen lassen sich gezielt weiterleiten.

Dafür stehen zwei Übertragungswege zur Verfügung: Ethernet und Mobilfunk mit 4G LTE Cat 1. Zwei Ethernet-Schnittstellen mit integrierter Switch-Funktion erleichtern die Einbindung in die Netzwerkinfrastruktur. Der zusätzliche Mobilfunkweg ermöglicht ein Übertragungskonzept, das nicht ausschließlich vom lokalen Netzwerk abhängig ist. Zusammen mit umfangreichen Parametrierungsmöglichkeiten, erweiterbaren Ein- und Ausgängen sowie Fernservicefunktionen eignet sich der Einbausatz für anspruchsvolle Sicherheitsinstallationen.

Zwei Übertragungswege für eine bedarfsgerechte Sicherheitslösung

Die TELENOT hiline1 ETH/LTE überträgt Meldungen über etablierte digitale Protokolle wie VdS SecurIP, VdS 2465-S2 und SIA DC-09 Contact ID. Darüber hinaus unterstützt sie verschlüsselte E-Mails, direkt oder über hiXserver. Über Mobilfunk ist zusätzlich die Übermittlung per SMS möglich. Damit lassen sich unterschiedliche Empfänger und Meldekonzepte passend zur jeweiligen Anwendung berücksichtigen.

Die Ethernet-Anbindung arbeitet mit 10/100 Mbit/s und automatischer Geschwindigkeitserkennung. Für Mobilfunk verfügt die Übertragungseinrichtung über einen Nano-SIM-Kartenhalter und unterstützt neben LTE Cat 1 auch UMTS sowie GPRS/EDGE. Welche Mobilfunktechnologie tatsächlich genutzt werden kann, hängt von der Verfügbarkeit am Einsatzort und dem jeweiligen Netzbetreiber ab.

Die Verfügbarkeit des Mobilfunknetzes wird fortlaufend automatisch überwacht. Bis zu vier stehende Verbindungen über Ethernet oder Mobilfunk erlauben eine differenzierte Anbindung an geeignete Empfangssysteme. Für hiXserver sind eine Verbindung über Ethernet und eine redundante Verbindung über Mobilfunk vorgesehen.

Flexible Meldelinien und gezielte Fernschaltfunktionen

Bereits in der Grundausstattung besitzt die Übertragungseinrichtung vier Meldelinieneingänge und einen Fernschalt-Relaisausgang. Mit Erweiterungsmodulen des Typs CXF 16/8 lässt sich das System auf bis zu 68 Meldelinien und 33 Fernschaltrelais ausbauen. Das schafft Spielraum für Installationen, deren Anforderungen im Laufe der Zeit wachsen.

Die Aktivierung der Meldelinien erfolgt durch Öffnen oder Schließen. Statusfunktion, Mindestdauer und Widerstandsüberwachung sind für die einzelnen Meldelinien parametrierbar. Besonders praktisch ist die einstellbare Mindestsignaldauer: Kurzzeitige Impulse können dadurch so berücksichtigt werden, dass sie nicht unmittelbar eine Alarmauslösung verursachen.

Für eine präzise Meldungszuordnung stehen 32 Zielrufnummern mit jeweils bis zu 32 Stellen und 32 Identnummern mit jeweils bis zu zwölf Stellen zur Verfügung. Zielrufnummern, Identnummern und Anwahlfolgen lassen sich den Meldelinien frei zuordnen. Auch Zyklenzahl und Wartezeit sind einstellbar. Dadurch kann der Facherrichter die Alarmübertragung gezielt auf das Objekt und dessen organisatorische Abläufe abstimmen.

Effiziente Parametrierung und komfortabler Fernservice

Mit der Parametriersoftware compasX wird die TELENOT hiline1 ETH/LTE vor Ort über USB oder aus der Ferne eingerichtet. Fernabfrage, Diagnose, Online-Mode, Parametrierung und Firmware-Aktualisierung unterstützen einen effizienten Servicebetrieb. Viele Prüf- und Konfigurationsaufgaben lassen sich damit ohne unmittelbaren Zugriff auf den Montageort durchführen.

Auch angebundene TELENOT-Gefahrenmelderzentralen profitieren von den Servicefunktionen. Für die Baureihe complex sind Abfrage, Parametrierung und Fernbedienung vorgesehen. Der Fernservice für hiplex erfolgt über abgehendes NAT und hiXserver.

Die integrierte NAT-Funktion steht für abgehende Verbindungen zur Verfügung. Wichtig für die Planung: Bei Nutzung von NAT ist der Fernservice für Gefahrenmeldeanlagen ausschließlich über hiXserver möglich. Ein integriertes Secure-Element dient der Berechnung sicherer Verbindungsschlüssel.

Zwei Ereignisspeicher unterstützen die Nachvollziehbarkeit von Vorgängen: Der VdS-Ereignisspeicher und der globale Ereignisspeicher erfassen jeweils bis zu 4.096 Ereignisse. Das erleichtert die Auswertung von Meldungen und die systematische Diagnose.

Für Brandmeldeanlagen, Einbruchmeldetechnik und technische Überwachung

Die Einsatzbereiche reichen von Einbruch- und Überfallmeldeanlagen bis zur Übertragung von Brandmeldungen und technischen Störungen. Die Mobilfunkvariante eignet sich für Brandmeldeanlagen gemäß DIN 14675 und EN 54-21 sowie für Einbruchmeldeanlagen gemäß DIN EN 50131-1. Voraussetzung ist jeweils eine normgerechte Planung und Ausführung der gesamten Anlage.

Mit Abreißmelder erfüllt die Übertragungseinrichtung die Anforderungen der DIN EN 50131-10 Grad 4. Diese Ausstattungsbedingung ist insbesondere bei der Planung höherer Sicherheitsanforderungen zu berücksichtigen.

Für die Montage stehen mehrere Möglichkeiten offen: der Einbau in die Leergehäuse hiline1 G80 oder GR11 UNI, ein universeller Montageplatz im UNI-Formfaktor oder – mit Adapterplatte – ein comXline-Montageplatz. Die Versorgung erfolgt über ein geeignetes Einbau-Netzteil NT12xx oder das Netzteil einer Gefahrenmelderzentrale. Damit bietet der Einbausatz flexible Voraussetzungen für Neuanlagen und die Integration in passende bestehende Installationen.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Produkt: hiline1 ETH/LTE Übertragungseinrichtung als Einbausatz
– Artikelnummer: 100072208
– VdS-Kürzel: ÜG
– VdS-Nummer: G 125801
– Zertifikat der Leistungsbeständigkeit: 0786-CPR-21871
– Normen: EN 50131-10, EN 50136-2, EN 54-21
– Richtlinien: Entspricht VdS 2463 und DIN EN 50136; berücksichtigt VdS 2465 und VdS 2471 einschließlich VdS 2471-S1
– Übertragungswege: Ethernet und Mobilfunk
– Ethernet: Zwei Schnittstellen mit Switch-Funktion, 10/100 Mbit/s, Autonegotiation
– 4G-Mobilfunk: LTE Cat 1; LTE-Bänder 1, 2, 3, 4, 5, 7, 8, 18, 19, 20, 26 und 28
– 3G-Mobilfunk: UMTS, 850/900/1900/2100 MHz
– 2G-Mobilfunk: GPRS/EDGE, 850/900/1800/1900 MHz
– SIM-Format: Nano-SIM
– Übertragungsprotokolle: VdS SecurIP, VdS 2465-S2, SIA DC-09 Contact ID
– Weitere Meldeformate: Verschlüsselte E-Mail direkt oder über hiXserver; SMS über Mobilfunk
– Meldelinieneingänge: Vier, mit CXF 16/8 auf bis zu 68 erweiterbar
– Fernschaltausgänge: Ein Relaisausgang, mit CXF 16/8 auf bis zu 33 Fernschaltrelais erweiterbar
– Erweiterung CXF 16/8: Je Modul 16 zusätzliche Meldelinieneingänge und acht Fernschaltausgänge
– Serielle Schnittstellen: Eine RS485-Schnittstelle als com2BUS sowie eine parametrierbare Schnittstelle als RS485/com2BUS oder RS232/serielle S1
– Erweiterung CXB: Umsetzung der parallelen S1 gemäß VdS 2463
– Parametrierung: compasX, lokal über USB oder aus der Ferne
– Ereignisspeicher: VdS und Global mit jeweils 4.096 Ereignissen
– Stehende Verbindungen: Bis zu vier über Ethernet oder Mobilfunk
– Datenvolumen bei bedarfsgesteuerter Verbindung: Ca. 1,5 kB je Meldungsübertragung
– Datenvolumen bei stehender IP-Verbindung: Ca. 200 MB pro Monat, protokollabhängig
– Versorgungsspannung: 10,2 bis 30 V DC
– Ruhestrom bei stehender Ethernet-IP-Verbindung: Ca. 45 mA bei 12 V beziehungsweise ca. 30 mA bei 24 V
– Ruhestrom bei zusätzlich stehender Mobilfunk-IP-Verbindung: Ca. 60 mA bei 12 V beziehungsweise ca. 35 mA bei 24 V
– Betriebstemperatur: −10 °C bis +55 °C
– Umweltklasse: Klasse II gemäß VdS 2110
– Platinenabmessungen: 102 × 70 × 22 mm, B × H × T

Fazit: TELENOT hiline1 ETH/LTE für flexibel planbare Alarmübertragung

Die TELENOT hiline1 ETH/LTE kombiniert zwei Übertragungswege, umfangreiche Schnittstellen und skalierbare Meldelinien in einem kompakten Einbausatz. Ihr besonderer Mehrwert liegt im Zusammenspiel aus LTE-Mobilfunk, zwei Ethernet-Ports mit Switch-Funktion, differenzierter Meldungsparametrierung und vielseitigem Fernservice. Für Facherrichter und Betreiber bietet sie damit eine leistungsfähige Grundlage, um Gefahrenmeldungen und technische Alarme objektspezifisch zu übertragen und die Sicherheitstechnik servicefreundlich zu betreiben.
