TELENOT ÜS2 FW-Peripherie Überspannungsschutz-Set – DIN VDE 0185-305, Sabotageüberwachung VdS-Klasse C, IP40

Das TELENOT ÜS2 FW-Peripherie Überspannungsschutz-Set schützt die Leitungen externer Feuerwehrperipherie vor zu hohen Spannungen und unterstützt den Blitzschutz-Potenzialausgleich am Gebäudeeintritt nach DIN VDE 0185-305. TELENOT kombiniert dafür ein robustes Stahlblechgehäuse mit passenden Überspannungsableitern, einer DIN-Hutschiene und einer Sabotageüberwachung. Das anschlussfertig vormontierte Set mit der Artikelnummer 100078592 bietet Facherrichtern eine durchdachte Lösung für den übersichtlichen und montagefreundlichen Aufbau des Überspannungsschutzes.

Ausgelegt ist das Set für die Anbindung von Feuerwehrschlüsseldepot, Freischaltelement und Blitzleuchte. Damit richtet es sich an Betreiber, Planer und Errichter, die diese externen Komponenten in ein fachgerecht ausgeführtes Schutzkonzept einbeziehen möchten.

TELENOT ÜS2 FW-Peripherie Überspannungsschutz-Set: Schutz für wichtige Schnittstellen

Externe Feuerwehrperipherie erfüllt wichtige Aufgaben im Umfeld einer Brandmeldeanlage. Ihre elektrischen Verbindungen können jedoch auch einen Weg für eingekoppelte Überspannungen darstellen. Besonders am Übergang von außen geführten Leitungen in das Gebäude ist deshalb ein auf die Installation abgestimmter Überspannungsschutz erforderlich.

Das ÜS2 FW-Peripherie setzt an diesem Übergang an: Es dient dem Schutz vor zu hohen Spannungen durch einen Blitzschutz-Potenzialausgleich am Gebäudeeintritt nach DIN VDE 0185-305. Fachgerecht geplant und eingebaut, kann es dazu beitragen, überspannungsbedingte Schäden an angeschlossenen Komponenten zu begrenzen und das Risiko daraus resultierender Betriebsunterbrechungen zu verringern.

Dabei ist das Set als Bestandteil des gesamten Blitz- und Überspannungsschutzkonzepts zu betrachten. Die Auswahl des Einbauorts, der Potenzialausgleich und die Leitungsführung müssen auf die örtlichen Bedingungen abgestimmt werden. Ein Überspannungsschutz-Set ersetzt weder die anlagenspezifische Planung noch die fachgerechte Ausführung der Installation.

Abgestimmte Ausstattung statt aufwendiger Einzelzusammenstellung

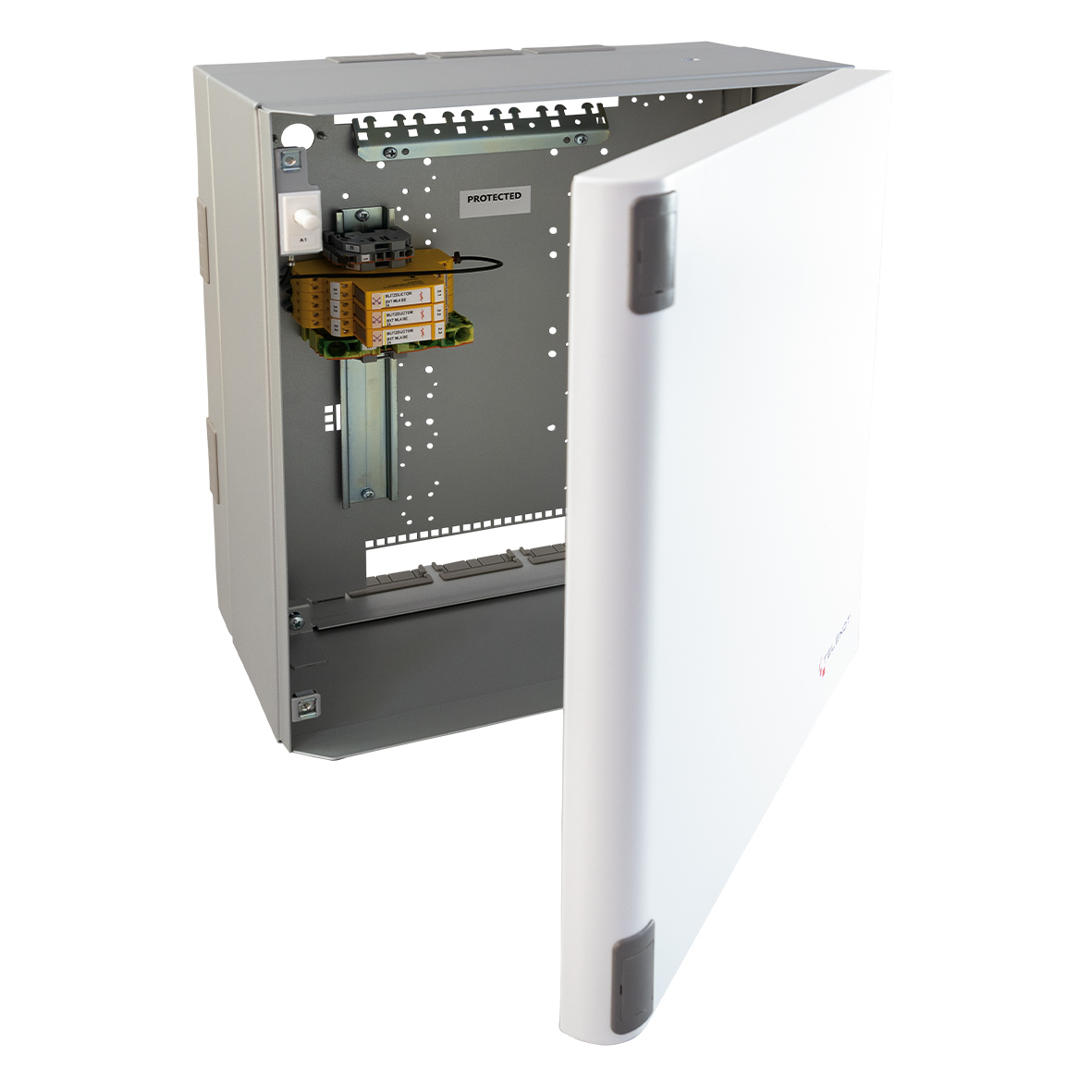

Zum Lieferumfang gehören das Stahlblechgehäuse TELENOT VTZ 3 GR100, drei Basisteile BXT BAS und drei Ableiter-Module BXT ML4 BE 24. Das Gehäuse ist mit einer DIN-Hutschiene sowie einer Sabotageüberwachung ausgestattet. Die Überspannungsableiter sind für die vorgesehene Feuerwehrperipherie bereits integriert.

Der praktische Vorteil dieser Zusammenstellung liegt in der anschlussfertigen Vormontage. Facherrichter erhalten eine vorbereitete Einheit und müssen Gehäuse, Basisteile und Ableiter-Module nicht erst zu einer eigenen Gehäuselösung zusammenstellen. Das vereinfacht die Arbeitsvorbereitung und reduziert den Montageaufwand vor Ort.

Zugleich schafft die festgelegte Ausstattung eine klare Grundlage für Planung und Materialdisposition. Bei Neubauprojekten ebenso wie bei der gezielten Ergänzung bestehender Installationen lässt sich das Set als definierte Baugruppe berücksichtigen. Ob es für eine konkrete Anlage geeignet ist, muss anhand der jeweiligen elektrischen und normativen Anforderungen geprüft werden.

Montagefreundliches Gehäuse mit getrennter Kabelführung

Ein wesentliches Konstruktionsmerkmal ist der dreiteilige Gehäuseaufbau. Er ermöglicht eine komfortable Befestigung und unterstützt die normkonforme Trennung von geschützter und ungeschützter Kabelführung. Diese Trennung ist für einen fachgerecht aufgebauten Überspannungsschutz besonders wichtig und sollte bereits bei der Montageplanung berücksichtigt werden.

Die durchdachte Gehäusegestaltung erleichtert es, die Leitungen übersichtlich an den vorgesehenen Anschlussbereich heranzuführen. Das unterstützt einen strukturierten Installationsaufbau und kann auch spätere Kontroll- oder Servicearbeiten vereinfachen.

Mit Abmessungen von 330 × 390 × 171 mm bietet das Stahlblechgehäuse eine klar definierte Baugröße für die Einplanung am Gebäudeeintritt. Die Gehäusetür in Verkehrsweiß und das Gehäuseunterteil in Weißaluminium sorgen für eine sachliche, unauffällige Optik, die sich gut in technische Installationsbereiche einfügt.

Sabotageüberwachung und Schutzart richtig einordnen

Das Gehäuse verfügt über eine Sabotageüberwachung gemäß VdS-Klasse C. Damit ergänzt es den elektrischen Überspannungsschutz um eine Überwachungsmöglichkeit des Gehäuses. Diese Eigenschaft ist insbesondere dort relevant, wo neben der technischen Schutzfunktion auch mögliche Manipulationen berücksichtigt werden müssen. Die Angabe VdS-Klasse C bezieht sich auf die Sabotageüberwachung und ist nicht mit einer pauschalen Zertifizierung der gesamten Installation gleichzusetzen.

Die Schutzart IP40 kennzeichnet den Schutz gegen feste Fremdkörper mit einem Durchmesser ab 1 mm; ein Wasserschutz ist damit nicht ausgewiesen. Für eine ungeschützte Außenmontage ist diese Schutzart daher nicht vorgesehen. Zusätzlich ist die Umweltklasse gemäß VdS 2110 als Klasse II angegeben. Bei der Wahl des Montageorts sind beide Einstufungen und die tatsächlichen Umgebungsbedingungen zu beachten.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Produktbezeichnung: ÜS2 FW-Peripherie Überspannungsschutz-Set
– Artikelnummer: 100078592
– Produktkategorie: Überspannungsableiter / Verteiler, Überspannungsschutz und Zubehör
– Anwendung: Überspannungsschutz für externe Feuerwehrperipherie
– Schutzzweck: Blitzschutz-Potenzialausgleich am Gebäudeeintritt nach DIN VDE 0185-305
– Vorgesehene Peripherie: Feuerwehrschlüsseldepot, Freischaltelement und Blitzleuchte
– Gehäuse: TELENOT VTZ 3 GR100
– Gehäusematerial: Stahlblech
– Gehäuseaufbau: Dreiteilig
– Montageausstattung: DIN-Hutschiene
– Basisteile: 3 × BXT BAS
– Ableiter-Module: 3 × BXT ML4 BE 24
– Lieferzustand: Anschlussfertig vormontiert
– Sabotageüberwachung: VdS-Klasse C
– Umweltklasse: Klasse II gemäß VdS 2110
– Schutzart: IP40
– Farbe der Gehäusetür: RAL 9016, Verkehrsweiß
– Farbe des Gehäuseunterteils: RAL 9006, Weißaluminium
– Abmessungen B × H × T: 330 × 390 × 171 mm

Fazit: Vorbereitete Schutzlösung für die Feuerwehrperipherie

Das TELENOT ÜS2 FW-Peripherie Überspannungsschutz-Set verbindet vorkonfigurierte Ableitertechnik mit einem robusten, montagefreundlichen Stahlblechgehäuse. Sein Wert liegt vor allem in der Kombination aus anschlussfertiger Vormontage, Sabotageüberwachung gemäß VdS-Klasse C und einer Gehäusekonstruktion, die die normkonforme Trennung der Kabelführung unterstützt.

Für Facherrichter und Planer bietet die Artikelnummer 100078592 damit eine klar spezifizierte Lösung zum Schutz der Leitungen von Feuerwehrschlüsseldepot, Freischaltelement und Blitzleuchte. Wer den Überspannungsschutz am Gebäudeeintritt strukturiert umsetzen und den Montageaufwand reduzieren möchte, erhält eine zweckgerichtete Ergänzung für ein fachgerecht geplantes Schutzkonzept.
