TELENOT ÜS1 BMZ Überspannungsschutz-Set für Loop 4000 und 230-V-Netzanschluss, IP65

Das TELENOT ÜS1 BMZ Überspannungsschutz-Set schützt einen Loop 4000 und den 230-V-Netzanschluss der Brandmelderzentrale hifire 4400 beziehungsweise der Brandwarnanlage hifire 4100 XS vor Überspannungen. Die Lösung von TELENOT berücksichtigt außerdem die direkte und indirekte Schirmerdung und bündelt die dafür vorgesehenen Komponenten in einem kompakten Kunststoffgehäuse. Anschlussfertig vormontiert, mit transparenter Klappe und der Schutzart IP65 ausgestattet, bietet das Set eine praxisgerechte Grundlage für den ergänzenden Überspannungsschutz kompatibler Brandmelde- und Brandwarnanlagen.

Mit der Artikelnummer 100078591 lässt sich das Set eindeutig für Planung, Bestellung und Dokumentation zuordnen. Es richtet sich insbesondere an Facherrichter, Elektroinstallationsbetriebe und Betreiber, die ihre Sicherheitstechnik durch eine auf die genannten TELENOT-Systeme abgestimmte Schutzlösung ergänzen möchten.

TELENOT ÜS1 BMZ: Überspannungsschutz für Loop und Netzanschluss

Überspannungen können elektronische Komponenten belasten und die Verfügbarkeit sicherheitstechnischer Anlagen beeinträchtigen. Gerade bei Brandmelde- und Brandwarnanlagen ist es deshalb sinnvoll, den Schutz empfindlicher Technik bereits bei der Anlagenplanung zu berücksichtigen. Das ÜS1 BMZ setzt an zwei wichtigen Bereichen an: der angeschlossenen Loop-Leitung und der 230-V-Netzversorgung.

Der besondere Nutzen liegt in der Kombination dieser Schutzaufgaben innerhalb eines Sets. Statt ausschließlich den Netzanschluss zu betrachten, wird auch ein Loop 4000 in die Schutzmaßnahme einbezogen. Zusätzlich ist das Set für die direkte und indirekte Schirmerdung der genannten Zentralen vorgesehen. Damit unterstützt es eine strukturierte Umsetzung des Überspannungsschutzes an den dafür vorgesehenen Anschlüssen.

Wichtig bleibt die fachgerechte Einbindung in das Schutz- und Erdungskonzept der gesamten Anlage. Ein Überspannungsschutz-Set ersetzt weder eine sorgfältige Installationsplanung noch gegebenenfalls erforderliche weitere Schutzmaßnahmen. Seine Schutzwirkung hängt unter anderem von der korrekten Verdrahtung und Montage ab.

Vormontierte Komplettlösung für eine übersichtliche Installation

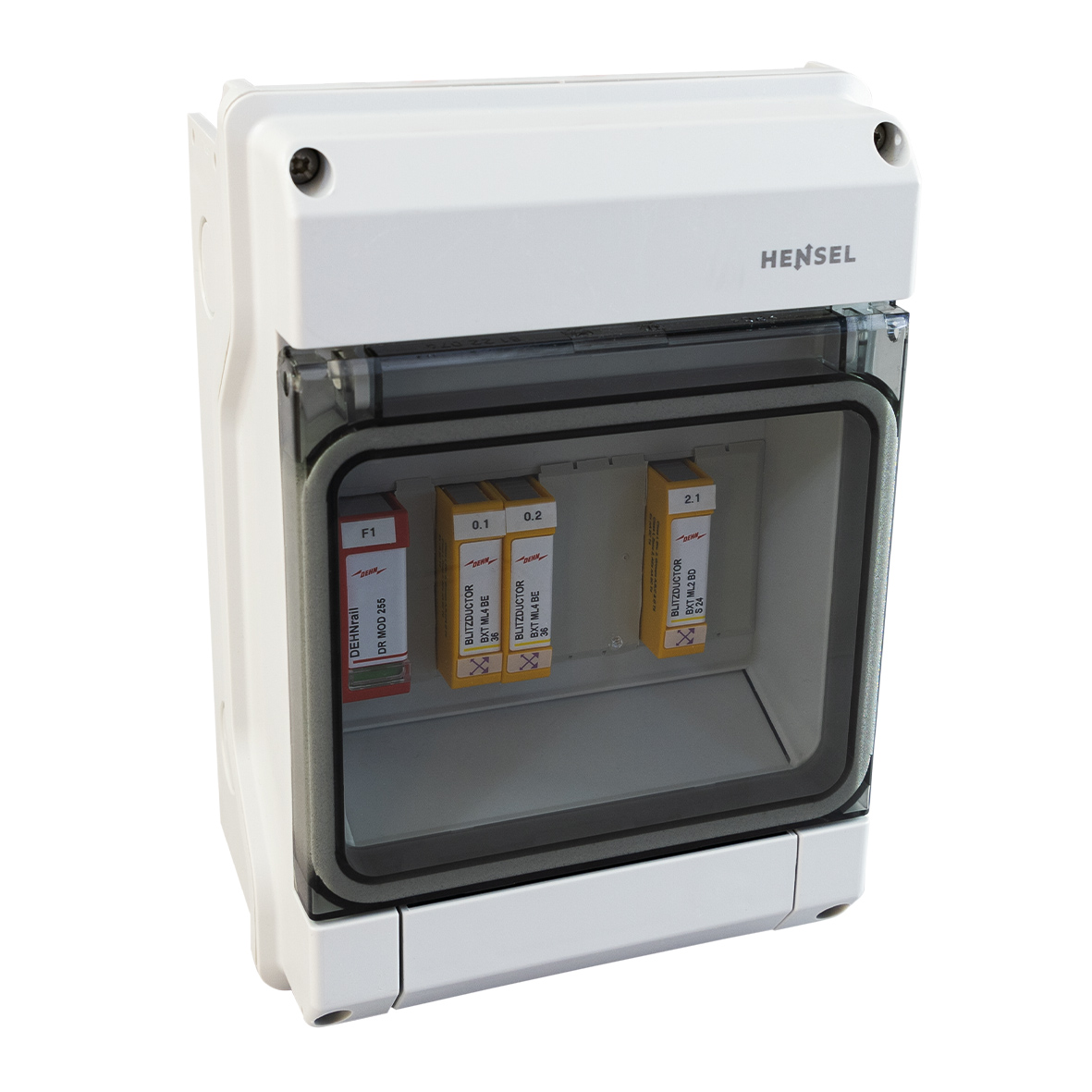

Das TELENOT Überspannungsschutz-Set wird anschlussfertig vormontiert in einem Kunststoffgehäuse geliefert. Die integrierte DIN-Hutschiene nimmt die enthaltenen Basisteile und Ableiter auf. Das erleichtert die Vorbereitung der Installation, da wesentliche Komponenten bereits als zusammengehörige Einheit bereitstehen.

Zum Lieferumfang gehören drei Basisteile BXT BAS, zwei Ableiter-Module BXT ML4 BE 36, ein Ableiter-Modul BXT ML2 BD S 24 und ein Überspannungsableiter DR M 2P 255 FM. Diese Zusammenstellung ist für den beschriebenen Schutzumfang vorgesehen und erspart die separate Zusammenstellung der aufgeführten Einzelkomponenten.

Die transparente Klappe ermöglicht einen Blick auf die eingebauten Komponenten, ohne das Gehäuse dafür öffnen zu müssen. Darüber hinaus ist das Gehäuse plombierbar. Das ist besonders dort hilfreich, wo ein nachvollziehbarer Umgang mit dem Zugang zu elektrischen Betriebsmitteln gewünscht ist. Eine Plombierung kann unbefugtes Öffnen erkennbar machen, ersetzt jedoch keine organisatorischen oder technischen Zugangsschutzmaßnahmen.

Robustes IP65-Gehäuse mit kompakten Abmessungen

Das Gehäuse verbindet eine platzsparende Bauform mit der Schutzart IP65. Diese kennzeichnet ein staubdichtes Gehäuse mit Schutz gegen Strahlwasser. Voraussetzung für den Erhalt der Schutzart sind eine fachgerechte Montage, geeignete Leitungseinführungen und ein ordnungsgemäß geschlossener Zustand.

Mit Abmessungen von 146 × 210 × 111 mm lässt sich das Set auch bei begrenztem Montageplatz gut in die Installationsplanung einbeziehen. Die lichtgraue Ausführung in RAL 7035 passt optisch zu vielen üblichen Elektroinstallationsgehäusen. Ein ausbrechbarer Geräteausschnitt und die Ausführung mit sechs Teilungseinheiten ergänzen die praxisorientierte Gehäusegestaltung.

Für Fachbetriebe ergibt sich daraus eine übersichtliche Lösung: Die Schutzkomponenten sind in einem eigenen Gehäuse untergebracht und können als klar definierte Einheit in die Anlageninstallation integriert werden.

Erweiterungsmöglichkeit für einen zweiten Loop

Ein wesentlicher Vorteil des ÜS1 BMZ ist die vorgesehene Erweiterbarkeit. Das Gehäuse kann um bis zu zwei weitere Ableiter-Module für einen zweiten Loop ergänzt werden. Dadurch bietet die Lösung Spielraum, wenn bei der Anlagenplanung ein zusätzlicher Loop berücksichtigt werden soll.

Die zusätzlichen Module sind nicht Bestandteil des aufgeführten Lieferumfangs. Ihre Auswahl und Einbindung sollten entsprechend den Herstellervorgaben und der konkreten Anlagenkonfiguration erfolgen. Die Erweiterungsmöglichkeit macht das Set besonders interessant für Projekte, bei denen neben dem aktuellen Schutzbedarf auch eine mögliche spätere Ausbaustufe betrachtet wird.

Für eine optimale Schutzwirkung ist außerdem der Hinweis zur Leitungsbelegung wichtig: Auch das zweite Adernpaar des Brandmeldekabels sollte auf den vorhandenen Ableitermodulen aufgelegt werden. Dieser Punkt sollte bei der Verdrahtung durch die ausführende Fachkraft berücksichtigt werden.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Produktbezeichnung: ÜS1 BMZ Überspannungsschutz-Set
– Artikelnummer: 100078591
– Produktkategorie: Überspannungsableiter / Verteiler, Überspannungsschutz und Zubehör
– Vorgesehener Schutzumfang: ein Loop 4000 und ein 230-V-Netzanschluss
– Weitere Funktion: direkte und indirekte Schirmerdung
– Vorgesehene Brandmelderzentrale: TELENOT hifire 4400
– Vorgesehene Brandwarnanlage: TELENOT hifire 4100 XS
– Ausführung: anschlussfertig vormontiert
– Gehäusematerial: Kunststoff
– Gehäuseklappe: transparent
– Gehäuse plombierbar: ja
– Montageausstattung: DIN-Hutschiene
– Geräteausschnitt: ausbrechbar
– Teilungseinheiten: 6
– Schutzart: IP65
– Farbe: RAL 7035, Lichtgrau
– Abmessungen (B × H × T): 146 × 210 × 111 mm
– Enthaltene Basisteile: 3 × BXT BAS
– Enthaltene Ableiter-Module: 2 × BXT ML4 BE 36
– Enthaltenes Ableiter-Modul: 1 × BXT ML2 BD S 24
– Enthaltener Überspannungsableiter: 1 × DR M 2P 255 FM
– Erweiterbarkeit des Gehäuses: um bis zu zwei weitere Ableiter-Module für einen zweiten Loop

Einsatzbereiche und Mehrwert für professionelle Anlagenprojekte

Das Set eignet sich für Installationen, in denen eine hifire 4400 oder hifire 4100 XS mit dem beschriebenen Überspannungsschutz ausgestattet werden soll. Es kann sowohl bei der Planung einer neuen Anlage als auch bei einer fachlich geprüften Ergänzung bestehender Installationen berücksichtigt werden. Entscheidend sind die jeweilige Systemkonfiguration und die Einhaltung der Installationsvorgaben.

Für Errichter stehen die vormontierte Ausführung, der definierte Lieferumfang und die übersichtliche Unterbringung im Vordergrund. Betreiber profitieren von einer gezielten Ergänzung des Schutzkonzepts ihrer Brandmelde- oder Brandwarntechnik. Die Kombination aus Loop-Schutz, Schutz des Netzanschlusses und berücksichtigter Schirmerdung bildet dabei das zentrale Wertversprechen.

Fazit: TELENOT ÜS1 BMZ als abgestimmte Schutzlösung

Das TELENOT ÜS1 BMZ Überspannungsschutz-Set vereint die vorgesehenen Schutzkomponenten für einen Loop 4000 und den 230-V-Netzanschluss in einer kompakten, vormontierten Einheit. Das plombierbare IP65-Gehäuse, die transparente Klappe und die Erweiterungsmöglichkeit für einen zweiten Loop machen es zu einer praxisgerechten Wahl für kompatible TELENOT-Anlagen. Wer den Überspannungsschutz einer hifire 4400 oder hifire 4100 XS gezielt ergänzen möchte, erhält mit Artikel 100078591 eine klar definierte Lösung für die fachgerechte Installation.
