TELENOT MT510-H5B Unterputz-Türmodul für bis zu 2 Zugangstüren, RS485, VdS-Klasse C

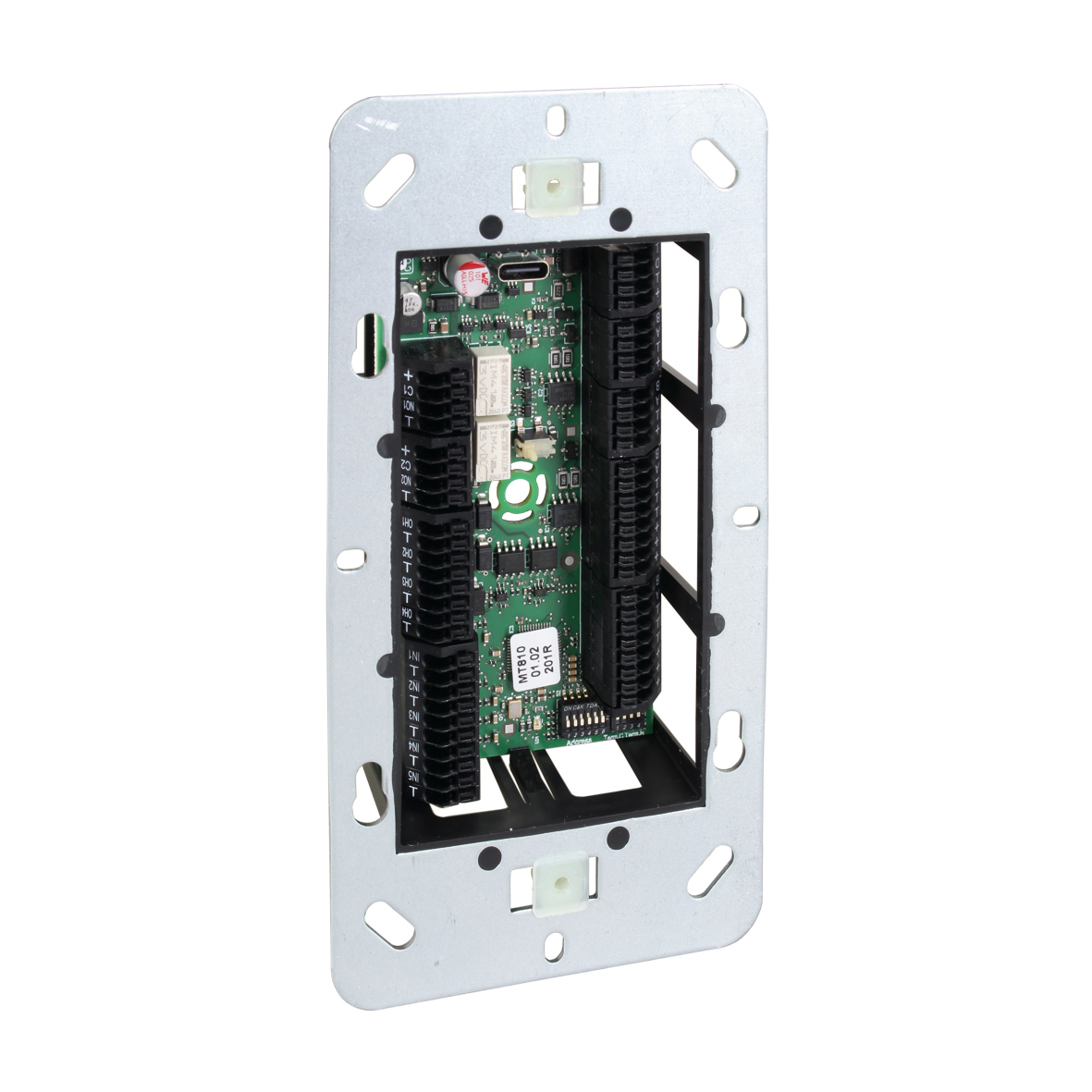

TELENOT MT510-H5B – leistungsfähiges Unterputz-Türmodul für Ihre Zutrittskontrolle

Das TELENOT MT510-H5B verbindet die Türperipherie von bis zu zwei Zugangstüren mit dem Auswerte- und Steuergerät hilock 5500. Als Bestandteil des Zutrittskontrollsystems hilock 5000 ZK bietet das Türmodul von TELENOT eine kompakte Lösung für die strukturierte Anbindung von Lesern, Türkontakten und Türöffnern. Die Unterputzmontage ermöglicht eine dezente Integration in die Gebäudeinstallation – ideal für Bereiche, in denen Sicherheitstechnik leistungsfähig und zugleich optisch zurückhaltend sein soll.

Mit seiner RS485-Schnittstelle, vielseitigen Ein- und Ausgängen sowie der Einstufung in VdS-Klasse C eignet sich das Modul für anspruchsvolle Zutrittskontrollanwendungen. Die Artikelnummer 100097153 identifiziert die hier beschriebene Ausführung. Ob Bürogebäude, Verwaltungsbereich oder gewerblich genutzte Immobilie: Das MT510-H5B schafft die Verbindung zwischen der Türperipherie und der übergeordneten Auswertung und Steuerung im hilock-System.

Bis zu zwei Zugangstüren über ein Türmodul anbinden

Das TELENOT MT510-H5B ist dafür ausgelegt, die gesamte Türperipherie von bis zu zwei Zugangstüren an das hilock 5500 anzuschließen. Damit lassen sich die benötigten Komponenten an einem Modul zusammenführen. Das unterstützt einen übersichtlichen Systemaufbau und erleichtert die Zuordnung der Anschlüsse zu den jeweiligen Türfunktionen.

Für die Leseranbindung stehen zwei Schnittstellen für RFID-Schreib-Leser sowie eine zusätzliche Reader-Schnittstelle zur Verfügung. Fünf Meldergruppeneingänge ermöglichen beispielsweise den Anschluss von Magnet- oder Schließblechkontakten. So können relevante Zustände an der Tür in die Zutrittskontrolllösung eingebunden werden.

Zwei potenzialfreie Relaisausgänge sind beispielsweise für die Ansteuerung von Türöffnern vorgesehen. Ergänzend bieten drei parametrierbare Transistorausgänge Spielraum für projektspezifische Steuerungsaufgaben. Welche Funktionen im Einzelfall umgesetzt werden können, hängt von der angeschlossenen Peripherie und der Parametrierung des Gesamtsystems ab.

Der wesentliche Vorteil: Leseranbindung, Kontaktüberwachung und Steuerung lassen sich mit einem auf das hilock-System abgestimmten Türmodul realisieren. Das macht das MT510-H5B zu einem funktionalen Baustein für eine durchdachte elektronische Zutrittskontrolle.

RS485-Kommunikation und erweiterbarer Systemaufbau

Die Kommunikation mit dem Auswerte- und Steuergerät hilock 5500 erfolgt über RS485 mit dem Protokoll H5B-P2 bei 115.200 Baud. Die angegebene Leitungslänge zum hilock 5500 beträgt 200 Meter. Damit steht bei der Planung ein klar definierter Rahmen für die Verbindung zwischen Türmodul und Auswerte- und Steuergerät zur Verfügung.

An einem hilock 5500 können bis zu acht Türmodule betrieben werden, jeweils vier pro RS485-Schnittstelle. Bei entsprechender Auslegung lassen sich damit rechnerisch bis zu 16 Zugangstüren über die angeschlossenen Module anbinden. Diese Erweiterbarkeit ist besonders interessant, wenn mehrere Türen in ein gemeinsames Zutrittskontrollkonzept aufgenommen werden sollen.

Ein weiterer praktischer Vorteil ist die Möglichkeit, Firmware-Updates über RS485 durchzuführen. Dadurch steht für die Aktualisierung der Modul-Firmware ein vorgesehener Kommunikationsweg innerhalb der Systeminfrastruktur zur Verfügung.

Sicherheitsmerkmale für anspruchsvolle Einsatzbereiche

Das Unterputz-Türmodul ist mit VdS-Klasse C und der VdS-Nummer G 123039 ausgewiesen. Hinzu kommen die VSÖ-Klasse WS mit der Nummer W 250623/04 E sowie die Angabe EN 50131-1, Grad 3. Diese Einstufungen liefern wichtige Anhaltspunkte für die Auswahl bei Projekten mit definierten Sicherheitsanforderungen.

Zur Ausstattung gehört außerdem eine Wandabreißsicherung. Sie ist ein zusätzliches sicherheitsrelevantes Merkmal für die Installation des Türmoduls. Für die Bewertung einer vollständigen Anlage bleiben jedoch immer auch die weiteren Komponenten, die Planung, die Parametrierung und die fachgerechte Montage maßgeblich. Die Klassifizierung eines einzelnen Moduls ersetzt nicht die Betrachtung des Gesamtsystems.

Typische Einsatzbereiche sind Zutrittspunkte in Büro- und Verwaltungsgebäuden, gewerblichen Objekten sowie internen Bereichen mit geregeltem Zugang. Besonders sinnvoll ist das MT510-H5B dort, wo das Zutrittskontrollsystem hilock 5000 ZK eingesetzt wird und die Türperipherie systemgerecht an ein hilock 5500 angebunden werden soll.

Dezente Unterputzmontage und geringer Eigenstrombedarf

Die Ausführung für die Unterputzmontage unterstützt eine unauffällige Installation. Die Abdeckung aus ASA-Kunststoff misst 152 × 81 × 5,5 Millimeter und lässt sich dadurch optisch zurückhaltend in geeignete Wandbereiche integrieren. Diese Maßangabe bezieht sich ausdrücklich auf die Unterputz-Abdeckung, nicht auf den gesamten benötigten Einbauraum.

Mit einer Ruhestromaufnahme von etwa 5 mA und einer maximalen Stromaufnahme von 11 mA ohne Leser oder weitere Komponenten besitzt das Modul einen geringen Eigenstrombedarf. Die Versorgung erfolgt mit 12 V DC über den RS485-Anschluss. Für die Dimensionierung der Stromversorgung muss der zusätzliche Bedarf angeschlossener Komponenten berücksichtigt werden.

Die Schutzart IP40, die Umweltklasse II gemäß VdS 2110 und der Betriebstemperaturbereich von −10 °C bis +55 °C beschreiben die Rahmenbedingungen für die Auswahl des Montageortes. Für ungeschützte Außenbereiche ist das Modul mit IP40 nicht vorgesehen.

Technische Daten

– Produkt: TELENOT MT510-H5B Unterputz-Türmodul
– Artikelnummer: 100097153
– Hersteller: TELENOT ELECTRONIC GMBH
– Systemzugehörigkeit: Zutrittskontrollsystem hilock 5000 ZK
– Anbindung an: Auswerte- und Steuergerät hilock 5500
– Türkapazität: Bis zu zwei Zugangstüren pro Türmodul
– Systemausbau: Bis zu acht Türmodule pro hilock 5500, jeweils vier pro RS485-Schnittstelle
– Kommunikationsschnittstelle: RS485
– Protokoll: H5B-P2
– Übertragungsrate: 115.200 Baud
– Firmware-Update: Über RS485 möglich
– Leitungslänge zum hilock 5500: 200 m
– RFID-Anschlüsse: Zwei Schnittstellen für RFID-Schreib-Leser
– Weiterer Leseranschluss: Eine Reader-Schnittstelle
– Meldergruppeneingänge: Fünf, beispielsweise für Magnet- oder Schließblechkontakte
– Transistorausgänge: Drei, parametrierbar
– Relaisausgänge: Zwei, potenzialfrei, beispielsweise für Türöffner
– Sicherheitsausstattung: Wandabreißsicherung
– Montageart: Unterputzmontage
– VdS-Klasse: C
– VdS-Nummer: G 123039
– VSÖ-Klasse: WS
– VSÖ-Nummer: W 250623/04 E
– EN 50131-1: Grad 3
– Umweltklasse: Klasse II gemäß VdS 2110
– Betriebstemperatur: −10 °C bis +55 °C
– Schutzart: IP40
– Material der Abdeckung: ASA-Kunststoff
– Abmessungen der Unterputz-Abdeckung, B × H × T: 152 × 81 × 5,5 mm
– Versorgungsspannung: 12 V DC über RS485
– Stromaufnahme in Ruhe: Ca. 5 mA
– Maximale Stromaufnahme: 11 mA, ohne Leser oder andere Komponenten

TELENOT MT510-H5B – die systemgerechte Verbindung zur Türperipherie

Das TELENOT MT510-H5B vereint vielseitige Anschlussmöglichkeiten, RS485-Kommunikation und eine dezente Unterputzausführung. Sein Wert liegt insbesondere in der abgestimmten Einbindung von bis zu zwei Zugangstüren in das hilock-System: Leser, Kontakte und Türöffner lassen sich über einen gemeinsamen Systembaustein anschließen.

Für Fachplaner, Errichter und Betreiber, die eine erweiterbare Zutrittskontrolle mit ausgewiesenen Sicherheitsmerkmalen suchen, bietet das Türmodul eine überzeugende Grundlage. Die VdS-Klasse C, die Update-Möglichkeit über RS485 und der Ausbau auf bis zu acht Module pro hilock 5500 machen es zu einer passenden Wahl für klar strukturierte, professionell geplante Zutrittslösungen.
