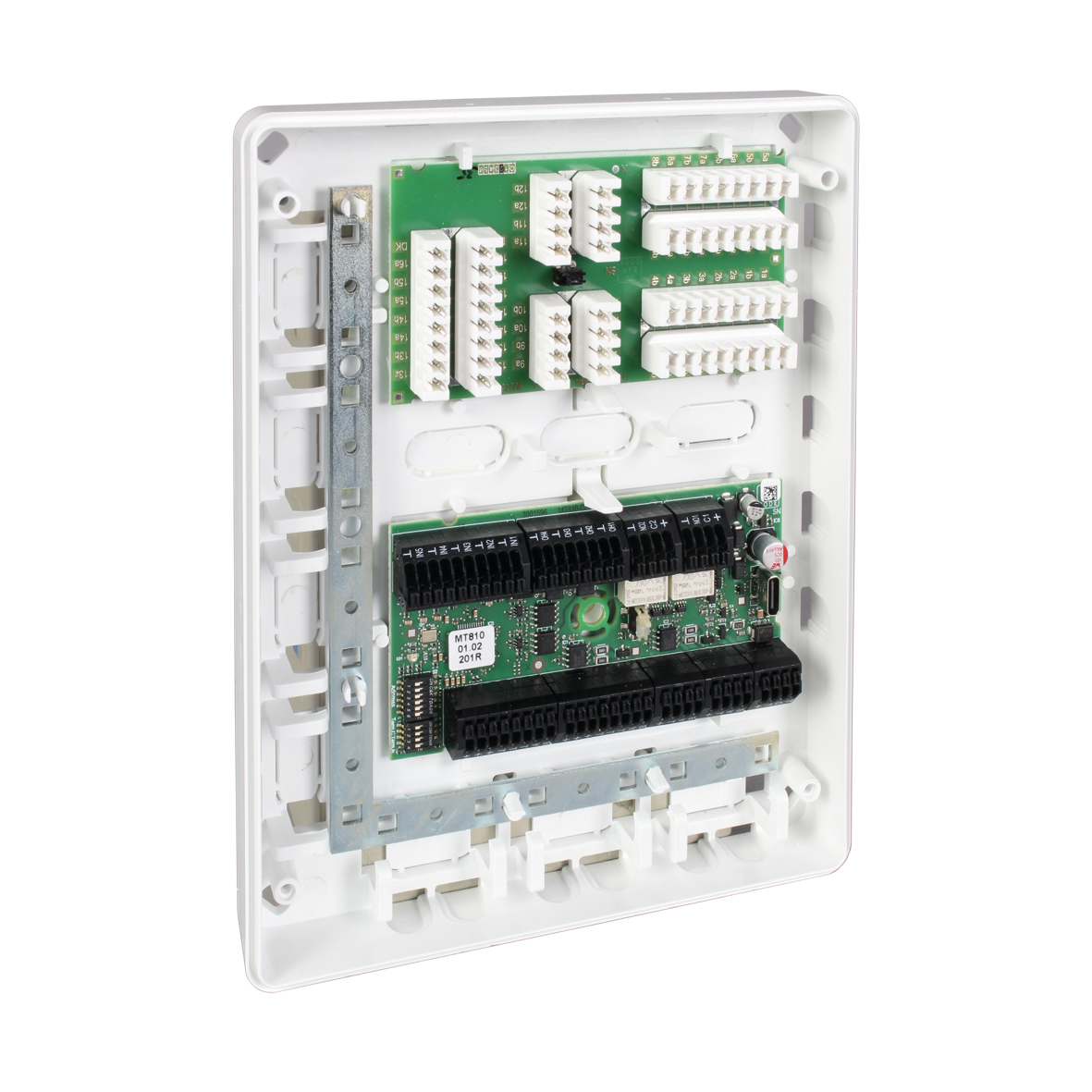

TELENOT MT510-H5B LSA K31 Türmodul für bis zu 2 Zugangstüren, RS485, VdS-Klasse C

TELENOT MT510-H5B: professionelle Türanbindung für das Zutrittskontrollsystem hilock

Das TELENOT MT510-H5B LSA K31 verbindet die Türperipherie von bis zu zwei Zugangstüren mit dem Auswerte- und Steuergerät hilock 5500. Als Bestandteil des Zutrittskontrollsystems hilock 5000 ZK bietet das Türmodul von TELENOT eine strukturierte Lösung für die Anbindung von Lesern, Türkontakten und Türöffnern. Es eignet sich für Projekte, bei denen eine zuverlässige Zutrittskontrolle, übersichtliche Installation und bedarfsgerechte Erweiterbarkeit gefragt sind.

Mit seiner RS485-Schnittstelle, vielseitigen Ein- und Ausgängen sowie dem flachen K31-Gehäuse mit LSA-Plus-Verteiler unterstützt das Modul eine professionelle Umsetzung der Türanbindung. Die Einstufung in VdS-Klasse C mit der VdS-Nummer G 123039 unterstreicht den sicherheitstechnischen Anspruch. Unter der Artikelnummer 100097151 erhalten Facherrichter und Planer die Ausführung zur Aufputzmontage für anspruchsvolle Zutrittskontrollinstallationen.

Bis zu zwei Zugangstüren übersichtlich anbinden

Das TELENOT MT510-H5B übernimmt die Verbindung zwischen der angeschlossenen Türperipherie und dem hilock 5500. Statt die unterschiedlichen Komponenten einer Zugangstür isoliert zu betrachten, führt das Türmodul deren Anschlüsse in einer zentralen, türnah einsetzbaren Einheit zusammen. So lassen sich beispielsweise RFID-Schreib-Leser, Magnetkontakte, Schließblechkontakte und elektrische Türöffner in die Systemplanung einbeziehen.

Für die Leseranbindung stehen zwei Schnittstellen für RFID-Schreib-Leser sowie eine weitere Reader-Schnittstelle zur Verfügung. Fünf Meldergruppeneingänge ermöglichen die Einbindung von Kontakten zur Erfassung von Tür- und Verschlusszuständen. Zwei potenzialfreie Relaisausgänge können beispielsweise zur Ansteuerung von Türöffnern genutzt werden. Ergänzend bieten drei parametrierbare Transistorausgänge zusätzliche Möglichkeiten für eine anwendungsgerechte Beschaltung.

Der praktische Vorteil liegt in der Kombination verschiedener Anschlussfunktionen innerhalb eines Moduls. Welche Komponenten und Funktionen im jeweiligen Projekt eingesetzt werden, richtet sich nach der Systemkonfiguration und der vorgesehenen Türperipherie.

RS485-Kommunikation für eine erweiterbare Zutrittskontrolle

Die Kommunikation mit dem Auswerte- und Steuergerät hilock 5500 erfolgt über RS485 mit dem Protokoll H5B-P2 bei 115.200 Baud. Die angegebene Leitungslänge zum hilock 5500 beträgt 200 Meter. Dadurch lässt sich das Türmodul auch dann in die Installation einbinden, wenn sich Steuergerät und Zugangstür nicht unmittelbar nebeneinander befinden.

An einem hilock 5500 können bis zu acht Türmodule betrieben werden, verteilt auf jeweils vier Module pro RS485-Schnittstelle. Diese Systemarchitektur ermöglicht es, mehrere Zugangsbereiche strukturiert zusammenzuführen und die Installation im Rahmen der vorgesehenen Systemgrenzen auszubauen. Für Gebäude mit mehreren zu kontrollierenden Türen bietet das eine klare Planungsgrundlage.

Ein weiterer Vorteil für den Service: Firmware-Updates sind über RS485 möglich. Damit unterstützt das Modul die Aktualisierung seiner Firmware über die vorhandene Kommunikationsschnittstelle. Das ist insbesondere für die langfristige Betreuung professioneller Zutrittskontrollsysteme relevant.

K31-Gehäuse mit LSA-Plus-Verteiler für die Aufputzmontage

Die Ausführung im Gehäusetyp K31 mit LSA-Plus-Verteiler ist für die Aufputzmontage vorgesehen. Der integrierte Verteiler bietet eine strukturierte Anschlussmöglichkeit für die Installation. Das erleichtert eine nachvollziehbare Verdrahtung und schafft eine übersichtliche Grundlage für spätere Prüf- und Servicearbeiten.

Mit Abmessungen von 174 × 136 × 26 Millimetern besitzt das Gehäuse eine flache Bauform. Der Kunststoff ASA und die Farbe Verkehrsweiß nach RAL 9016 sorgen für eine sachliche, unauffällige Gestaltung. Damit lässt sich das Türmodul beispielsweise in Fluren, Verwaltungsbereichen oder technischen Innenräumen platzieren, sofern die Umgebungsbedingungen den Produktspezifikationen entsprechen.

Die Schutzart IP40 und die Umweltklasse II gemäß VdS 2110 sind bei der Auswahl des Montageortes zu berücksichtigen. Das Modul ist entsprechend nicht für eine ungeschützte Außenmontage ausgelegt.

Sicherheitsmerkmale für anspruchsvolle Installationen

Neben der VdS-Klasse C weist das Türmodul die VSÖ-Klasse WS sowie die Einstufung nach EN 50131-1, Grad 3, auf. Diese Angaben sind wichtige Orientierungspunkte für Fachplaner und Errichter, wenn konkrete Sicherheitsanforderungen berücksichtigt werden müssen.

Eine Wandabreißsicherung ergänzt die sicherheitstechnische Ausstattung des Gehäuses. Sie dient der Überwachung gegen ein unbefugtes Entfernen von der Montagefläche und ist damit ein relevantes Merkmal für die sabotageüberwachte Installation.

Wichtig für die Projektierung: Die Einstufung eines einzelnen Moduls ersetzt nicht die Bewertung der vollständigen Anlage. Für ein norm- und anforderungsgerechtes Gesamtsystem müssen auch die übrigen Komponenten, die Verdrahtung, die Parametrierung und die Montage passend ausgeführt werden.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Artikelnummer: 100097151
– Produktbezeichnung: MT510-H5B LSA K31
– Produkttyp: Türmodul für bis zu zwei Zugangstüren
– Systemzugehörigkeit: Zutrittskontrollsystem hilock 5000 ZK
– Anbindung: Auswerte- und Steuergerät hilock 5500
– Systemausbau: Bis zu acht Türmodule je hilock 5500, jeweils vier pro RS485-Schnittstelle
– Kommunikationsschnittstelle: RS485
– Protokoll: H5B-P2
– Übertragungsgeschwindigkeit: 115.200 Baud
– Firmware-Update: Über RS485 möglich
– Leitungslänge zum hilock 5500: 200 m
– RFID-Schreib-Leser-Schnittstellen: 2
– Zusätzliche Reader-Schnittstelle: 1
– Meldergruppeneingänge: 5, beispielsweise für Magnet- oder Schließblechkontakte
– Transistorausgänge: 3, parametrierbar
– Relaisausgänge: 2, potenzialfrei, beispielsweise für Türöffner
– Sabotageüberwachung: Wandabreißsicherung
– Gehäuseausführung: K31 mit LSA-Plus-Verteiler
– Montageart: Aufputzmontage
– VdS-Klasse: C
– VdS-Nummer: G 123039
– VSÖ-Klasse: WS
– VSÖ-Nummer: W 250623/04 E
– Einstufung nach EN 50131-1: Grad 3
– Umweltklasse: Klasse II gemäß VdS 2110
– Betriebstemperatur: −10 °C bis +55 °C
– Schutzart: IP40
– Gehäusematerial: Kunststoff ASA
– Abmessungen B × H × T: 174 × 136 × 26 mm
– Farbe: RAL 9016 Verkehrsweiß
– Versorgungsspannung: 12 V DC über RS485
– Stromaufnahme in Ruhe: Ca. 5 mA
– Maximale Stromaufnahme: 11 mA ohne Leser oder andere Komponenten

Einsatzbereiche und Mehrwert für die Systemplanung

Typische Einsatzbereiche sind Büro- und Verwaltungsgebäude, gewerbliche Objekte sowie kontrollierte Zugänge zu Personal-, Lager- oder Technikbereichen. Das Modul ist besonders dann interessant, wenn bereits ein hilock-System vorgesehen ist oder eine bestehende Installation innerhalb der zulässigen Systemarchitektur erweitert werden soll.

Sein wesentliches Wertversprechen ist die Verbindung aus umfangreicher Türperipherie-Anbindung, kompakter Bauform und klar definierter Systemintegration. Die geringe Eigenstromaufnahme unterstützt die Versorgungsplanung; der Bedarf angeschlossener Leser und weiterer Komponenten muss dabei zusätzlich berücksichtigt werden.

Fazit: TELENOT MT510-H5B für eine strukturierte Türsteuerung

Das TELENOT MT510-H5B LSA K31 ist eine durchdachte Wahl für die Anbindung von bis zu zwei Zugangstüren an das hilock 5500. RS485-Kommunikation, vielfältige Anschlussmöglichkeiten, LSA-Plus-Verteiler und VdS-Klasse C bilden eine überzeugende Grundlage für professionelle Zutrittskontrolle. Wer eine kompakte, erweiterbare und auf das hilock-System abgestimmte Türmodullösung sucht, erhält mit der Artikelnummer 100097151 einen passenden Baustein für die fachgerechte Umsetzung.
