TELENOT MT510-H5B K21 Türmodul für bis zu 2 Zugangstüren, RS485, VdS-Klasse C

TELENOT MT510-H5B K21 – professionelle Türanbindung für das Zutrittskontrollsystem hilock

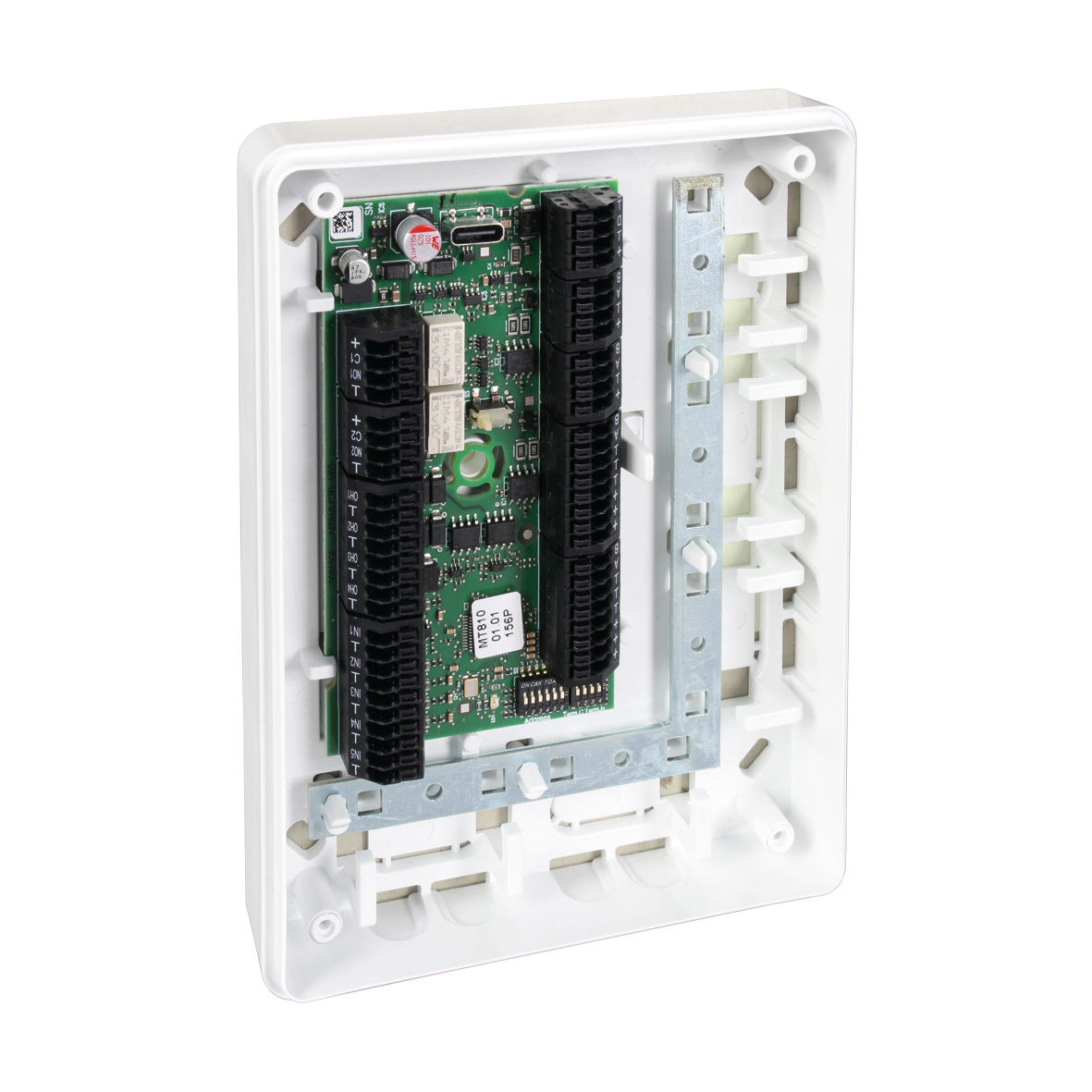

Das TELENOT MT510-H5B K21 verbindet die Türperipherie von bis zu zwei Zugangstüren mit dem Auswerte- und Steuergerät hilock 5500. Als Bestandteil des Zutrittskontrollsystems hilock 5000 ZK bietet das Türmodul von TELENOT eine kompakte Lösung für die strukturierte Anbindung von Lesern, Kontakten und Türöffnern. Es eignet sich für Sicherheitskonzepte, bei denen eine zuverlässige Kommunikation, klar definierte Schnittstellen und eine platzsparende Montage gefragt sind.

Mit der Artikelnummer 100097150 erhalten Sie die Ausführung im Gehäusetyp K21 zur Aufputzmontage. Die RS485-Schnittstelle, vielfältige Ein- und Ausgänge sowie die Klassifizierung nach VdS-Klasse C machen das Modul zu einer leistungsfähigen Komponente für anspruchsvolle Zutrittskontrollanwendungen. Sein Wert liegt in der gebündelten Anbindung der Türtechnik: Statt einzelne Peripheriekomponenten separat bis zum zentralen Steuergerät zu führen, lassen sich diese am Türmodul zusammenfassen.

Bis zu zwei Zugangstüren mit einem Modul anbinden

Das MT510-H5B ist für den Anschluss der gesamten Türperipherie von bis zu zwei Zugangstüren an das hilock 5500 vorgesehen. Dafür stehen zwei Schnittstellen für RFID-Schreib-Leser sowie eine zusätzliche Reader-Schnittstelle zur Verfügung. Fünf Meldergruppeneingänge ermöglichen beispielsweise die Einbindung von Magnetkontakten oder Schließblechkontakten. Damit können die für das jeweilige Zutrittskonzept benötigten Türzustände in die übergeordnete Auswertung einbezogen werden.

Für Steuerungsaufgaben verfügt das Türmodul über drei parametrierbare Transistorausgänge und zwei potenzialfreie Relaisausgänge. Letztere lassen sich beispielsweise zur Ansteuerung von Türöffnern nutzen. Die unterschiedlichen Anschlussmöglichkeiten schaffen eine flexible Grundlage, um die Türperipherie passend zur jeweiligen Anlage einzubinden.

Die konkrete Nutzung der Ein- und Ausgänge richtet sich nach der Projektierung und Parametrierung des Gesamtsystems. Für Facherrichter ist dabei besonders praktisch, dass Leseranbindung, Zustandsüberwachung und Schaltfunktionen in einem kompakten Modul zusammengeführt werden.

RS485-Kommunikation und skalierbarer Systemaufbau

Die Kommunikation mit dem Auswerte- und Steuergerät hilock 5500 erfolgt über RS485 mit dem Protokoll H5B-P2 bei 115.200 Baud. Die angegebene Leitungslänge zum Steuergerät beträgt 200 Meter. Das eröffnet Spielraum bei der Positionierung der Türmodule und unterstützt eine dezentrale Anordnung innerhalb des vorgesehenen Installationskonzepts.

An einem hilock 5500 können bis zu acht Türmodule betrieben werden, jeweils vier pro RS485-Schnittstelle. Damit lässt sich die Türanbindung innerhalb dieser Systemgrenzen bedarfsgerecht ausbauen. Das ist insbesondere dann vorteilhaft, wenn zunächst nur einzelne Zugänge ausgestattet und später zusätzliche Türen eingebunden werden sollen.

Ein weiterer praxisrelevanter Vorteil: Firmware-Updates sind über RS485 möglich. Die vorhandene Kommunikationsschnittstelle kann somit auch für die Aktualisierung der Modulfirmware genutzt werden. Das unterstützt die Wartung der Türmodule innerhalb des vorgesehenen TELENOT-Systemumfelds.

TELENOT MT510-H5B K21 für anspruchsvolle Sicherheitskonzepte

Das Türmodul ist mit VdS-Klasse C unter der VdS-Nummer G 123039 angegeben. Hinzu kommen die VSÖ-Klasse WS mit der Kennung W 250623/04 E sowie Grad 3 nach EN 50131-1. Diese Einstufungen sind wichtige Auswahlkriterien, wenn Komponenten für ein entsprechend geplantes Sicherheitskonzept benötigt werden.

Eine integrierte Wandabreißsicherung ergänzt die Ausstattung. Sie ist insbesondere dort relevant, wo neben der Zutrittsfunktion auch der Schutz der installierten Sicherheitstechnik berücksichtigt werden muss.

Wichtig für die Planung: Die Klassifizierung einer einzelnen Komponente ersetzt nicht die Bewertung der vollständigen Anlage. Ob die gewünschte Sicherheitsstufe im Projekt erreicht wird, hängt unter anderem von der Auswahl der weiteren Komponenten, der fachgerechten Installation und der Systemkonfiguration ab.

Kompaktes K21-Gehäuse für die Aufputzmontage

Das Gehäuse aus ASA-Kunststoff misst lediglich 136 × 101 × 26 mm. Seine geringe Tiefe erleichtert eine platzsparende Unterbringung, während die Farbe RAL 9016 Verkehrsweiß eine zurückhaltende Integration in viele Innenraumumgebungen ermöglicht. Die Ausführung zur Aufputzmontage ist für Installationen geeignet, bei denen das Modul auf der Wandoberfläche montiert werden soll.

Mit Schutzart IP40, Umweltklasse II gemäß VdS 2110 und einem Betriebstemperaturbereich von −10 °C bis +55 °C sind die wesentlichen Rahmenbedingungen für die Wahl des Montageorts klar definiert. Die Schutzart bietet keinen Wasserschutz; der Einbauort muss daher entsprechend geschützt gewählt werden.

Die Stromaufnahme beträgt in Ruhe circa 5 mA und maximal 11 mA ohne Leser oder andere angeschlossene Komponenten. Bei der Auslegung der Stromversorgung ist der zusätzliche Energiebedarf der angeschlossenen Türperipherie entsprechend einzurechnen.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Produkt: Türmodul MT510-H5B im Gehäusetyp K21
– Artikelnummer: 100097150
– Systemzuordnung: Zutrittskontrollsystem hilock 5000 ZK
– Anbindung an: Auswerte- und Steuergerät hilock 5500
– Türkapazität: Anschluss der Türperipherie von bis zu zwei Zugangstüren
– Systemausbau: Bis zu acht Türmodule pro hilock 5500, jeweils vier pro RS485-Schnittstelle
– Kommunikationsschnittstelle: RS485
– Protokoll: H5B-P2
– Übertragungsrate: 115.200 Baud
– Firmware-Update: Über RS485 möglich
– Leitungslänge zum hilock 5500: 200 m
– RFID-Anbindung: Zwei Schnittstellen für RFID-Schreib-Leser
– Weitere Leseranbindung: Eine Reader-Schnittstelle
– Meldergruppeneingänge: Fünf, beispielsweise für Magnet- oder Schließblechkontakte
– Transistorausgänge: Drei, parametrierbar
– Relaisausgänge: Zwei, potenzialfrei, beispielsweise für Türöffner
– Sicherung: Wandabreißsicherung
– Montageart: Aufputzmontage
– VdS-Klasse: C
– VdS-Nummer: G 123039
– VSÖ-Klasse: WS
– VSÖ-Kennung: W 250623/04 E
– EN 50131-1: Grad 3
– Umweltklasse: Klasse II gemäß VdS 2110
– Betriebstemperatur: −10 °C bis +55 °C
– Schutzart: IP40
– Gehäusematerial: ASA-Kunststoff
– Abmessungen B × H × T: 136 × 101 × 26 mm
– Farbe: RAL 9016 Verkehrsweiß
– Versorgungsspannung: 12 V DC über RS485
– Stromaufnahme in Ruhe: Circa 5 mA
– Maximale Stromaufnahme: 11 mA, ohne Leser oder andere Komponenten

Einsatzbereiche und Vorteile für die Praxis

Das Türmodul eignet sich für die Einbindung kontrollierter Zugänge in Büro- und Verwaltungsgebäuden, Gewerbeobjekten oder betrieblichen Funktionsbereichen, sofern die vorgegebenen Umgebungsbedingungen eingehalten werden. Typische Aufgaben sind die Anbindung von RFID-Lesern, die Erfassung von Türzuständen und die Ansteuerung elektrischer Türöffner innerhalb einer hilock-Anlage.

Sein besonderes Profil ergibt sich aus der Kombination von Zwei-Türen-Anbindung, vielseitigen Schnittstellen, RS485-Kommunikation und kompakter Aufputzbauform. Für Betreiber bedeutet das eine klar strukturierte Erweiterungsmöglichkeit ihrer Zutrittskontrolle. Facherrichter profitieren von einer auf das hilock-System abgestimmten Komponente mit definierten Anschluss- und Ausbauoptionen.

Fazit: Durchdachte Türperipherie-Anbindung mit TELENOT

Das TELENOT MT510-H5B K21 ist eine überzeugende Wahl, wenn bis zu zwei Zugangstüren in das Zutrittskontrollsystem hilock 5000 ZK eingebunden werden sollen. Es vereint vielseitige Anschlussmöglichkeiten, eine skalierbare RS485-Anbindung und wichtige sicherheitstechnische Klassifizierungen in einem flachen Gehäuse. Für professionell geplante Zutrittskontrollanlagen bietet es damit eine kompakte, systemgerechte Grundlage zur Verbindung von Türtechnik und zentraler Steuerung.
