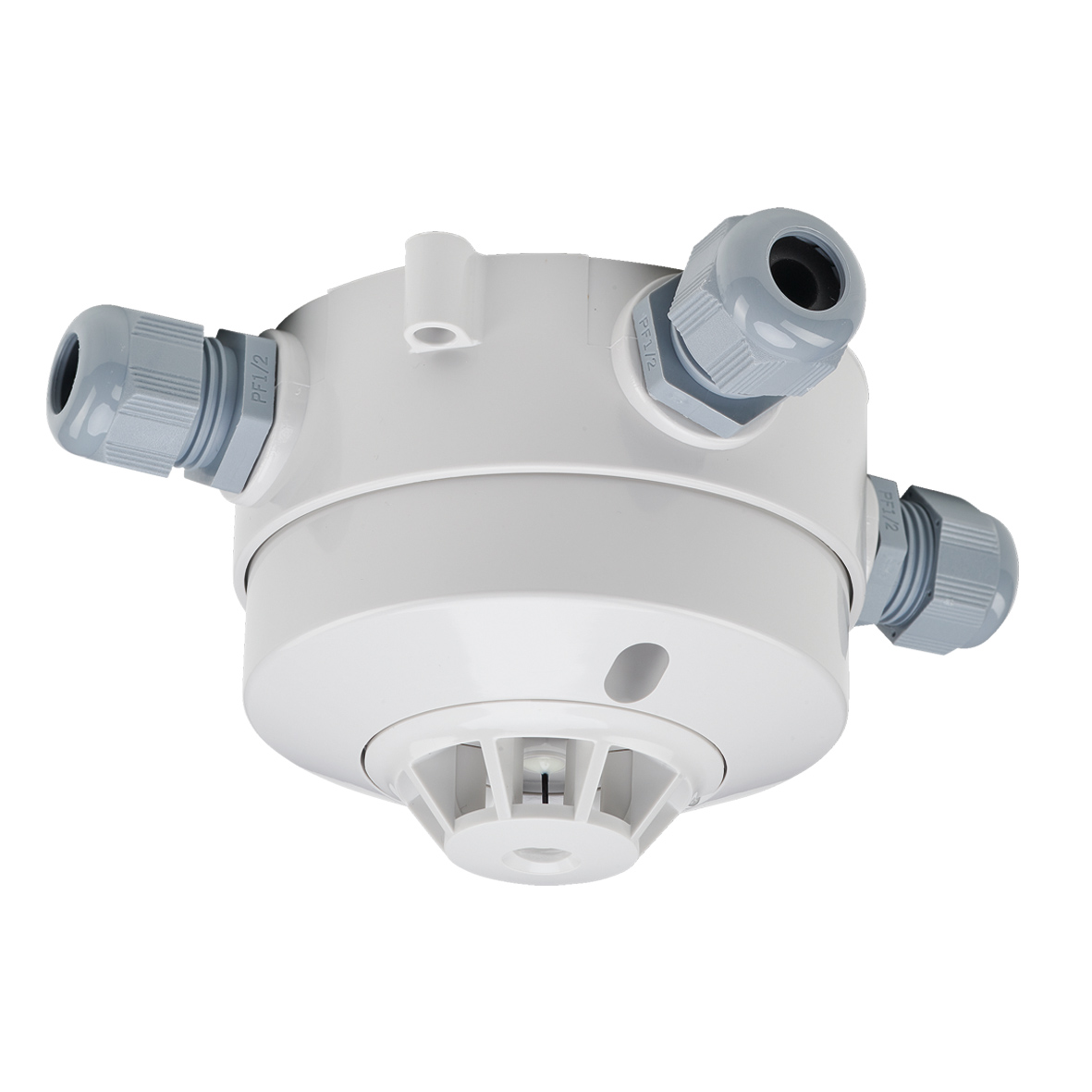

TELENOT 4409 Thermischer Melder – IP67, EN 54-5 A1/A2 S/B S, 2-Draht-Bus Loop 4000

Der TELENOT 4409 Thermischer Melder von TELENOT ELECTRONIC GMBH ist für die thermische Branddetektion unter anspruchsvollen Umgebungsbedingungen ausgelegt. Sein gekapseltes Gehäuse mit Schutzart IP67 macht ihn zu einer geeigneten Lösung für Anwendungen im Freien und in Bereichen mit hoher Luftfeuchtigkeit. Über den 2-Draht-Bus Loop 4000 lässt sich der Melder in entsprechend ausgelegte Brandmeldeanlagen integrieren. Die thermische Sensorik gemäß EN 54-5 unterstützt die Melderklassen A1, A2 S und B S und ermöglicht damit eine anwendungsbezogene Projektierung.

Mit der Artikelnummer 100078511 erhalten Facherrichter und Betreiber einen adressierbaren Wärmemelder, der eine widerstandsfähige Bauweise mit klarer Alarmsignalisierung verbindet. Die VdS-Anerkennung G 222045 und das Zertifikat der Leistungsbeständigkeit 0786-CPR-21764 ergänzen die technischen Eigenschaften um wichtige Nachweise für die fachgerechte Planung und Dokumentation.

TELENOT 4409 Thermischer Melder: Branddetektion für anspruchsvolle Einsatzorte

Nicht jeder Montageort bietet trockene, gleichbleibende Umgebungsbedingungen. Gerade bei hoher Luftfeuchtigkeit oder im Außenbereich müssen Brandmeldekomponenten sorgfältig auf ihren Einsatzort abgestimmt werden. Der thermische Melder 4409 wurde für solche Anforderungen konzipiert: Die gekapselte Ausführung schützt die innenliegenden Komponenten, während die thermische Sensorik zur Branderkennung auf die Temperaturentwicklung reagiert.

Im Unterschied zu einem Rauchmelder nutzt ein thermischer Brandmelder Wärme als Detektionsgröße. Das kann für Einsatzbereiche relevant sein, in denen eine temperaturbasierte Überwachung im Brandschutzkonzept vorgesehen ist. Ob der TELENOT 4409 für einen konkreten Raum oder Außenbereich geeignet ist, richtet sich jedoch stets nach den örtlichen Bedingungen, den zu erwartenden Brandkenngrößen und den geltenden Projektierungsvorgaben. Er ist deshalb gezielt als Bestandteil eines fachgerecht geplanten Brandmeldesystems einzusetzen.

IP67: Geschützte Bauweise bei Feuchtigkeit und Staub

Ein wesentliches Merkmal des TELENOT 4409 ist seine Schutzart IP67. Sie steht für ein staubdichtes Gehäuse und Schutz gegen zeitweiliges Untertauchen unter definierten Prüfbedingungen. Damit bietet der Melder eine hohe Gehäuseschutzwirkung für anspruchsvolle Installationsumgebungen.

Für Betreiber bedeutet dies einen klaren Mehrwert: Auch dort, wo erhöhte Feuchtigkeit die Auswahl geeigneter Brandmeldekomponenten einschränkt, steht eine gekapselte Lösung für das Loop-4000-System zur Verfügung. Die graue Gehäuseausführung und die kompakten Abmessungen unterstützen dabei eine dezente Integration in technische Bereiche.

Die Schutzart ersetzt allerdings nicht die korrekte Montage. Anschluss, Einbauort und Installation müssen entsprechend den Herstellervorgaben ausgeführt werden. Ebenso ist IP67 nicht mit einer Freigabe für dauerhaften Unterwassereinsatz oder für explosionsgefährdete Bereiche gleichzusetzen.

Thermische Sensorik gemäß EN 54-5 mit A1, A2 S und B S

Der thermische Melder arbeitet mit unterschiedlichen Algorithmen für die Klassen A1, A2 S und B S gemäß EN 54-5. Diese Differenzierung ermöglicht es, das Ansprechverhalten im Rahmen der vorgesehenen Möglichkeiten auf die Anwendung abzustimmen.

Die Klassen stehen für unterschiedliche thermische Ansprecheigenschaften. Der Zusatz „S“ kennzeichnet dabei eine Charakteristik, bei der auch bei schnellem Temperaturanstieg kein Ansprechen unterhalb der jeweiligen minimalen statischen Ansprechtemperatur erfolgt. Für die Planung ist daher nicht allein die maximale Umgebungstemperatur entscheidend, sondern auch der im normalen Betrieb zu erwartende Temperaturverlauf.

Der Vorteil liegt in der differenzierten Auswahl: Statt die thermische Überwachung unabhängig vom Einsatzort zu betrachten, kann der Fachplaner die passende Klasse berücksichtigen. Die konkrete Festlegung muss anhand der Systemunterlagen, der Umgebungsbedingungen und des vorgesehenen Schutzkonzepts erfolgen.

Integration in Loop 4000 und eindeutige Adressierung

Der Anschluss erfolgt über den 2-Draht-Bus Loop 4000. Damit ist der TELENOT 4409 als Komponente für eine entsprechende Systeminfrastruktur ausgelegt. Für Facherrichter ist dieses definierte Anschlussprinzip eine wichtige Grundlage bei der Auswahl kompatibler Melder und bei der Planung der Installation.

Die manuelle Adressierung wird mit dem Programmiergerät 4414E vorgenommen. Eine korrekt vergebene Adresse schafft die Voraussetzung für die eindeutige Zuordnung des Melders innerhalb des projektierten Systems. Das unterstützt eine strukturierte Inbetriebnahme und eine nachvollziehbare Dokumentation der Melderstandorte.

Eine rote LED signalisiert den Alarmzustand direkt am Gerät. Dadurch lässt sich die lokale Alarmanzeige am Montageort erkennen. Zusätzlich verfügt der Melder über einen Alarmausgang mit maximal 2 mA bei 5 V DC, dessen Verwendung nach den zugehörigen Anschluss- und Systemvorgaben zu planen ist.

Technische Daten

– Produkt: TELENOT 4409 Thermischer Melder
– Artikelnummer: 100078511
– Hersteller: TELENOT ELECTRONIC GMBH
– Melderart: Gekapselter thermischer Brandmelder
– Anschlussprinzip: 2-Draht-Bus, Loop 4000
– Thermische Sensorik: Gemäß EN 54-5
– Melderklassen beziehungsweise Algorithmen: A1, A2 S, B S
– Adressierung: Manuell über Programmiergerät 4414E
– Alarmanzeige: Rote LED
– Versorgungsspannung: 12 bis 30 V DC
– Stromaufnahme in Ruhe: Ca. 185 µA
– Stromaufnahme bei Alarm: Ca. 1,6 mA
– Alarmausgang: Maximal 2 mA / 5 V DC
– Betriebstemperatur: −20 °C bis +65 °C
– Schutzart: IP67
– Abmessungen mit Sockel: Ø 100 × 78 mm
– Farbe: Grau
– VdS-Nummer: G 222045
– Zertifikat der Leistungsbeständigkeit (VdS): 0786-CPR-21764
– Vorgesehene Einsatzbedingungen: Außenbereiche und Bereiche mit hoher Luftfeuchtigkeit bei fachgerechter Projektierung und Installation

Einsatzbereiche und Mehrwert für Errichter und Betreiber

Der TELENOT 4409 kommt insbesondere für Projekte infrage, in denen eine thermische Brandüberwachung unter feuchten oder anspruchsvollen Umgebungsbedingungen erforderlich ist. Dazu können geeignete Außeninstallationen, feuchte Betriebsbereiche oder technische Anlagenbereiche zählen. Entscheidend bleibt, dass die thermische Detektion für das jeweilige Schutzziel geeignet und die Einbindung in Loop 4000 vorgesehen ist.

Sein besonderes Wertversprechen liegt in der Kombination aus gekapseltem IP67-Gehäuse, thermischer Sensorik nach EN 54-5 und adressierbarer Loop-4000-Anbindung. Hinzu kommen die geringe Ruhestromaufnahme und die lokale LED-Alarmanzeige. So erhalten Facherrichter eine klar spezifizierte Systemkomponente, während Betreiber von einer auf anspruchsvolle Einsatzbedingungen ausgerichteten Melderausführung profitieren.

Fazit: TELENOT 4409 Thermischer Melder für gezielt geplanten Brandschutz

Der TELENOT 4409 Thermischer Melder verbindet geschützte Gehäusetechnik mit einer thermischen Detektion nach EN 54-5 und der Integration in den 2-Draht-Bus Loop 4000. Für fachgerecht geplante Anwendungen im Freien oder bei hoher Luftfeuchtigkeit bietet er damit ein überzeugendes Gesamtpaket. Die Melderklassen A1, A2 S und B S, die manuelle Adressierung sowie die dokumentierte VdS-Anerkennung machen ihn zu einer gut spezifizierten Wahl für professionelle Brandmeldeanlagen.
