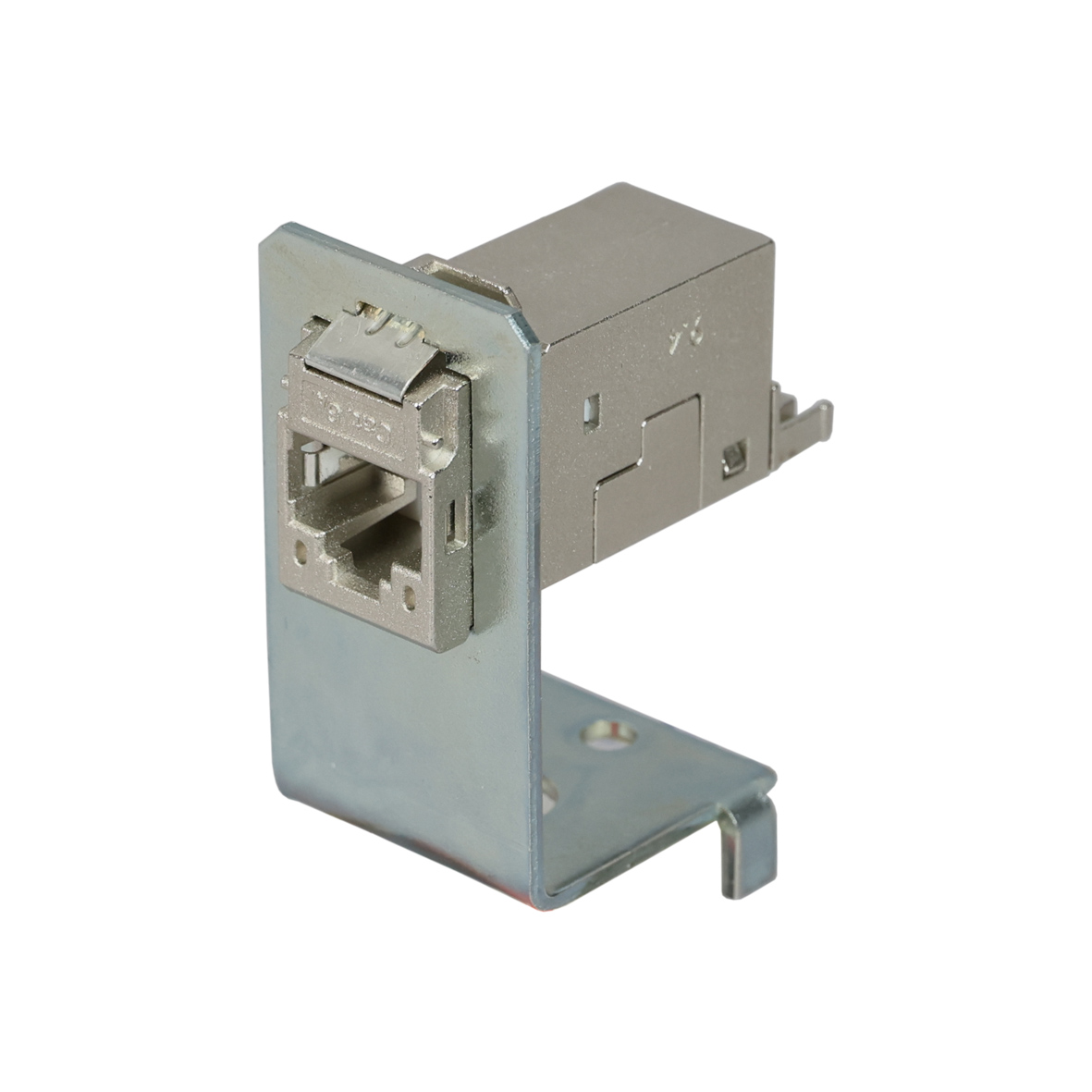

TELENOT ZME1 RJ45-Einbauset – Cat.6A, bis 10 GBit/s, IDC-Anschluss

Das TELENOT ZME1 RJ45-Einbauset von TELENOT ELECTRONIC GMBH bietet eine durchdachte Lösung für die Integration einer leistungsfähigen Netzwerkanschlussstelle in kompatible Gehäuse. Das Set mit der Artikelnummer 100072562 kombiniert ein Cat.6A-geprüftes RJ45-Einbaumodul mit einem passenden Haltewinkel. Mit Datenübertragungsraten von bis zu 10 GBit/s, einer einzeln geschirmten RJ45-Buchse und einem IDC-Anschluss eignet es sich für strukturierte Anschlusslösungen im Bereich der Übertragungstechnik. Die Montage ohne Spezialwerkzeug erleichtert die Installation und macht das Einbauset zu einem praktischen Zubehör für ÜE.

TELENOT ZME1 RJ45-Einbauset: Netzwerkanschluss passend zum Gehäuse

Eine saubere Netzwerkinstallation beginnt mit einer Anschlusslösung, die elektrisch und mechanisch zur vorhandenen Umgebung passt. Das TELENOT ZME1 RJ45-Einbauset ist für die Montage in den Gehäusetypen GR80, GR100, GR104, S110 und S120 vorgesehen. Es lässt sich dort anstelle einer Doppelrohrschelle einsetzen. Damit nutzt das Set einen definierten Montageplatz und ermöglicht die geordnete Einbindung des Netzwerkanschlusses in das Gehäuse.

Zum Lieferumfang gehören das RJ45-Einbaumodul und der Haltewinkel. Diese Kombination verbindet die eigentliche Anschlussfunktion mit der passenden mechanischen Befestigung. Für Facherrichter und Installationsbetriebe erleichtert das die Auswahl: Beide Komponenten stehen als aufeinander abgestimmtes Einbauset zur Verfügung.

Das Wertversprechen liegt dabei in der Verbindung aus gehäusespezifischer Montage, leistungsfähiger Datenanschlusstechnik und einfacher Verarbeitung. Statt einer universellen Anschlusslösung ohne festgelegte Einbauposition erhalten Anwender ein Zubehör, dessen vorgesehener Einsatzbereich klar beschrieben ist.

Cat.6A für Datenübertragungsraten bis 10 GBit/s

Das Cat.6A-geprüfte Einbaumodul unterstützt Datenübertragungsraten von bis zu 10 GBit/s. Damit bietet es eine leistungsfähige Grundlage für Netzwerkverbindungen, bei denen eine entsprechend ausgelegte Anschlussstrecke benötigt wird. Die RJ45-Buchse stellt eine verbreitete Schnittstelle für die steckbare Verbindung mit einem passenden Netzwerkkabel bereit.

Wichtig für die Planung: Die tatsächlich erreichbare Datenrate hängt nicht allein vom Einbaumodul ab. Auch die verwendeten Leitungen, die übrigen Anschlusskomponenten, die angeschlossenen Geräte und eine fachgerechte Installation müssen die gewünschte Übertragungsleistung unterstützen. Das Modul ist deshalb als Bestandteil einer durchgängig abgestimmten Netzwerkinfrastruktur zu betrachten.

Das Gehäuse des Einbaumoduls besteht aus Zinkdruckguss. Zusammen mit der einzeln geschirmten RJ45-Buchse bietet diese Ausführung eine robuste Anschlusskomponente für den vorgesehenen Gehäuseeinbau. Die Schirmung ist insbesondere dort relevant, wo eine fachgerecht ausgeführte geschirmte Netzwerkverbindung gefordert ist.

IDC-Anschluss und gekennzeichnete Adernbelegung für eine einfache Installation

Auf der Leitungsseite verfügt das TELENOT ZME1 RJ45-Einbauset über einen IDC-Anschluss. Die gegenüberliegende Schnittstelle ist als RJ45-Buchse ausgeführt. So verbindet das Modul die aufgelegte Installationsleitung mit einem steckbaren Netzwerkanschluss.

Die Kennzeichnung der Adernbelegung unterstützt eine übersichtliche Zuordnung beim Anschließen. Die Adernpaare lassen sich einfach und schnell in das Modul einlegen. Das erleichtert die Verarbeitung und hilft dabei, den Anschluss strukturiert auszuführen. Gerade bei wiederkehrenden Installationsarbeiten ist eine klar erkennbare Belegung ein praktischer Vorteil.

Ein weiteres Merkmal ist die Montage ohne Spezialwerkzeug. Dadurch reduziert sich der Bedarf an speziellen Montagehilfsmitteln für das Modul. Die fachgerechte Vorbereitung der Leitung und die Kontrolle der korrekten Adernzuordnung bleiben selbstverständlich wichtig.

Für die Zugentlastung wird das Kabel mit einem Kabelbinder am Modul gesichert. Diese Befestigung unterstützt eine geordnete Kabelführung und entlastet die Anschlussstelle von mechanischem Zug. Damit berücksichtigt das Einbauset nicht nur die elektrische Verbindung, sondern auch die praktische Sicherung der angeschlossenen Leitung.

Technische Daten

– Produktbezeichnung: TELENOT ZME1 RJ45-Einbauset
– Artikelnummer: 100072562
– Hersteller: TELENOT ELECTRONIC GMBH
– Produktbereich: Übertragungstechnik
– Zubehörkategorie: Zubehör für ÜE
– Lieferumfang: RJ45-Einbaumodul und Haltewinkel
– Modulausführung: Cat.6A-geprüft
– Unterstützte Datenübertragungsrate: bis zu 10 GBit/s
– Material des Einbaumoduls: Zinkdruckguss
– Anschlusstechnik Schnittstelle 1: IDC-Anschluss
– Anschlusstechnik Schnittstelle 2: RJ45-Buchse
– Schirmung: einzeln geschirmte RJ45-Buchse
– Adernbelegung: Kennzeichnung am Modul
– Verarbeitung: einfaches und schnelles Einlegen der Adernpaare
– Montage: ohne Spezialwerkzeug
– Zugentlastung: mit Kabelbinder am Modul
– Kompatible Gehäusetypen: GR80, GR100, GR104, S110 und S120
– Einbauposition: anstelle einer Doppelrohrschelle

Einsatzbereiche und Vorteile für die Installationspraxis

Das RJ45-Einbauset eignet sich für Installationen, bei denen innerhalb eines der genannten Gehäusetypen eine definierte Netzwerkanschlussstelle benötigt wird. Im Bereich der Übertragungstechnik ist es damit eine passende Ergänzung für den strukturierten Aufbau der Verkabelung. Auch bei der Erweiterung einer bestehenden Installation kann es eingesetzt werden, sofern das Gehäuse und der vorgesehene Montageplatz geeignet sind.

Für die Produktauswahl sind vor allem drei Merkmale entscheidend: die ausdrücklich benannte Gehäusekompatibilität, das Cat.6A-geprüfte Modul und die montagefreundliche Anschlusstechnik. Diese Eigenschaften machen das Set besonders interessant für Fachbetriebe, die eine klar zuordenbare Einbaulösung mit leistungsfähiger RJ45-Schnittstelle suchen.

Vor der Bestellung sollten der vorhandene Gehäusetyp, die Belegung des Montageplatzes und die Anforderungen der Netzwerkverbindung geprüft werden. So lässt sich sicherstellen, dass das Einbauset zur geplanten Anwendung passt.

Fazit: TELENOT ZME1 RJ45-Einbauset für einen strukturierten Netzwerkanschluss

Das TELENOT ZME1 RJ45-Einbauset verbindet eine passende Gehäusebefestigung mit Cat.6A-Anschlusstechnik für bis zu 10 GBit/s. IDC-Anschluss, gekennzeichnete Adernbelegung, werkzeugfreundliche Montage ohne Spezialwerkzeug und Zugentlastung am Modul unterstützen eine übersichtliche Installation. Für die Gehäusetypen GR80, GR100, GR104, S110 und S120 bietet das Set eine gezielte Lösung, um eine geschirmte RJ45-Anschlussstelle sauber in die vorhandene Übertragungstechnik zu integrieren.
