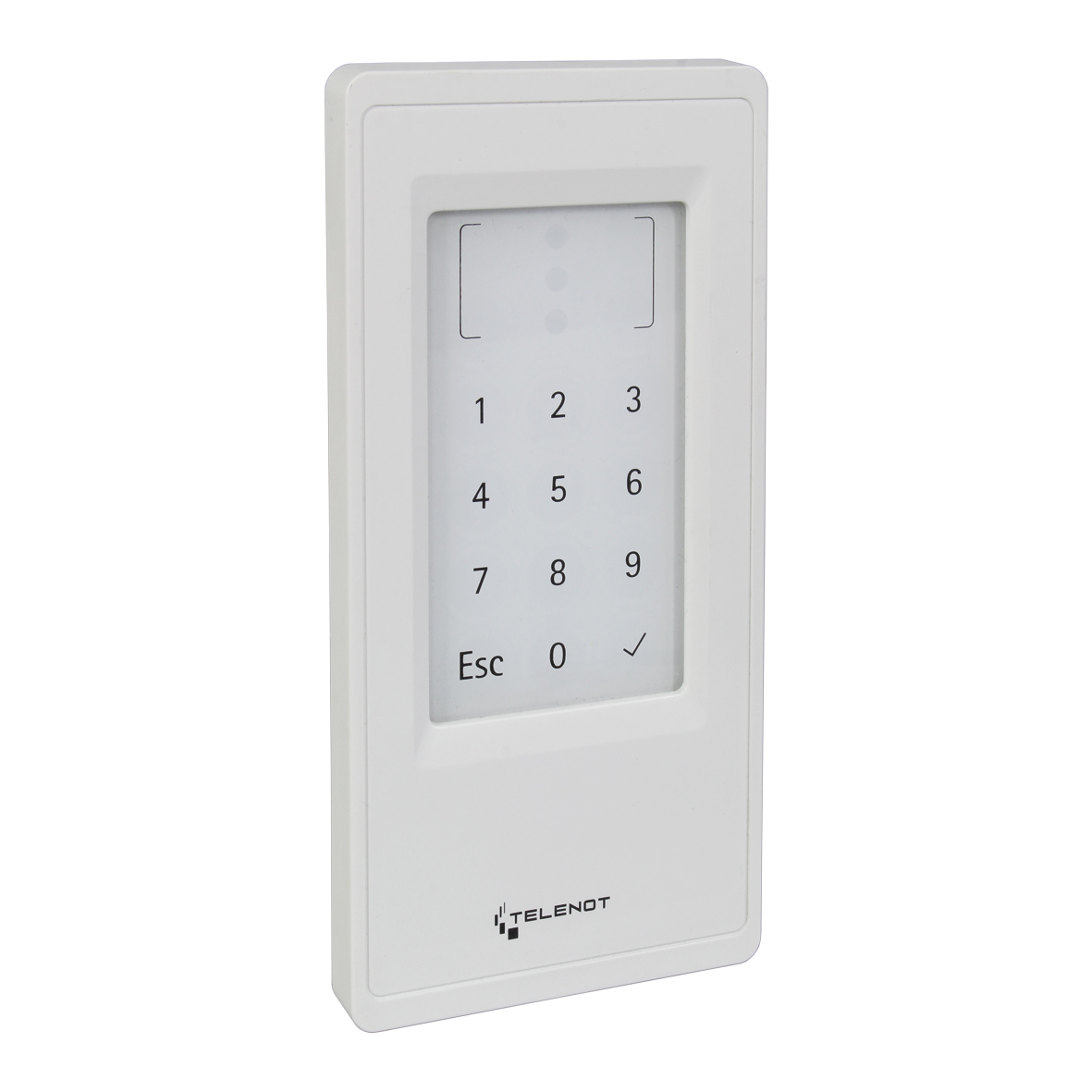

TELENOT cryplock BLM10/K DUO: Leistungsstark & sicher

Zutritt soll für berechtigte Personen einfach sein – und für Betreiber zuverlässig kontrollierbar bleiben. Der TELENOT cryplock BLM10/K DUO verbindet dafür kontaktlose RFID-Identifikation mit einer beleuchteten, kapazitiven Tastatur und einer RS485-Schnittstelle. Der RFID-Tastatur-Schreib-Leser ist für professionelle Zutrittskontroll- und Einbruchmeldesysteme ausgelegt, in denen sichere Identifikation, verständliche Bedienung und robuste Technik zusammenwirken müssen.

Die Ausführung mit der Artikelnummer 100097158 in RAL 9016 Verkehrsweiß fügt sich dezent in Eingangsbereiche, Personalzugänge und sicherheitsrelevante Durchgänge ein. Zu ihren zentralen Eigenschaften zählen die Unterstützung von MIFARE DESFire und MIFARE Classic, die DESFire-basierte Übertragung mit 128-Bit-AES-Verschlüsselung sowie die Schutzart IP64. Innerhalb des Zutrittskontrollsystems hilock 5000 ZK kommt eine Schreibfunktion hinzu: Dort lassen sich Transponder codieren und mit Zutrittsberechtigungen beschreiben.

TELENOT cryplock BLM10/K DUO: Komfortable Identifikation mit RFID und Tastatur

Im täglichen Betrieb zählt eine unkomplizierte Bedienung. Der TELENOT cryplock BLM10/K DUO erkennt geeignete Transponder kontaktlos. Nutzer halten ihren Ausweis oder Transponder an den Leser, ohne dass ein mechanischer Kontakt erforderlich ist. Das erleichtert den Zutrittsvorgang insbesondere an regelmäßig frequentierten Türen in Bürogebäuden, Gewerbeobjekten oder betrieblichen Nebenbereichen.

Zusätzlich ermöglicht die kapazitive Tastatur optional die Eingabe frei parametrierbarer Codes. Welche Funktionen sich über einen Transponder oder einen Tastaturcode auslösen lassen, hängt vom angeschlossenen System und dessen Konfiguration ab. Die Ausstattung eröffnet somit unterschiedliche Bedienmöglichkeiten, ohne einen bestimmten Funktionsumfang unabhängig von der Systemumgebung vorauszusetzen.

Für eine gute Orientierung sorgen mehrere Elemente:

– Hintergrundbeleuchtete Tastatur: Die Tasten bleiben auch bei ungünstigen Lichtverhältnissen gut erkennbar.
– Drei LEDs: Optische Anzeigen signalisieren Betriebszustände direkt am Gerät.
– Piezo-Signalgeber: Akustische Rückmeldungen ergänzen die visuelle Signalisierung.

Diese Kombination hilft Anwendern, die Reaktion des Systems unmittelbar wahrzunehmen und den Bedienvorgang besser nachzuvollziehen.

Geschützte Übertragung mit MIFARE DESFire und 128-Bit-AES

Neben dem Bedienkomfort spielt der Schutz übertragener Informationen eine wichtige Rolle. Der Leser ermöglicht eine verschlüsselte Übertragung auf Basis von MIFARE DESFire mit 128-Bit-AES. Damit bietet er eine relevante Sicherheitsfunktion für entsprechend ausgelegte Zutrittslösungen.

Auch MIFARE Classic wird als Transpondertechnologie unterstützt. Bei der Planung ist jedoch klar zu unterscheiden: Die genannte AES-Verschlüsselung bezieht sich auf MIFARE DESFire und darf nicht pauschal auf den Betrieb mit MIFARE Classic übertragen werden.

Zusätzliche Orientierung für professionelle Sicherheitsprojekte geben die VdS-Anerkennung in Klasse C, geführt unter G 122032, sowie die angegebene VSÖ-Klasse WS. Entscheidend bleibt dennoch die Gesamtanlage. Erst das Zusammenspiel geeigneter Komponenten, fachgerechter Installation und korrekter Parametrierung schafft die Voraussetzungen für einen anforderungsgerechten Betrieb. Die Anerkennung eines einzelnen Geräts ersetzt diese Abstimmung nicht.

RS485-Anbindung an definierte TELENOT-Systeme

Der TELENOT cryplock BLM10/K DUO ist für klar benannte Systemumgebungen vorgesehen. Er lässt sich im Zutrittskontrollsystem hilock 5000 ZK einsetzen. Darüber hinaus ist der Betrieb an einer hiplex-Einbruchmelderzentrale in Verbindung mit dem Türmodul MT810-C2B möglich.

Die Kommunikation mit den unterstützten Auswerte- und Türmodulen erfolgt über RS485. Als Anschlussgeräte sind vorgesehen:

– Auswerte- und Steuergerät hilock 5500
– Türmodul MT510-H5B
– Türmodul MT810-C2B
– Türmodule iDJ-1/iDJ-2

Diese definierten Anschlussmöglichkeiten erleichtern die Auswahl passender Komponenten. Wichtig ist dabei: Eine RS485-Schnittstelle allein bedeutet keine allgemeine Kompatibilität mit beliebigen Fremdsystemen. Für die Projektierung sind daher stets die unterstützte Systemumgebung und die dazugehörigen Komponenten maßgeblich.

Zusätzliche Schreibfunktion im hilock 5000 ZK

Im Zutrittskontrollsystem hilock 5000 ZK geht der Funktionsumfang über das reine Lesen von Transpondern hinaus. Hier kann das Gerät Transponder codieren und mit Zutrittsberechtigungen beschreiben.

Die Schreibfunktion steht ausschließlich innerhalb von hilock 5000 ZK zur Verfügung. Wer sie benötigt, sollte diese Anforderung bereits bei der Systemauswahl berücksichtigen. So lassen sich spätere Missverständnisse über den tatsächlich verfügbaren Funktionsumfang vermeiden.

Robuste Ausführung für anspruchsvolle Einsatzorte

Ein spezielles Vergussverfahren schützt den Leser gegen Feuchtigkeit und Wasser. Ergänzend weist das Gerät die Schutzart IP64 auf. Das bedeutet: Das Gehäuse ist staubdicht und gegen allseitiges Spritzwasser geschützt. Ein Schutz gegen Untertauchen ist damit nicht verbunden.

Der Betriebstemperaturbereich von −25 °C bis +70 °C und die Umweltklasse IV gemäß VdS 2110 unterstreichen die Auslegung für anspruchsvolle Umgebungsbedingungen. Typische Einsatzbereiche sind Personalzugänge, gewerbliche Eingangsbereiche, Verwaltungsgebäude und kontrollierte Übergänge zu betrieblichen Sicherheitszonen.

Ob ein konkreter Montageort geeignet ist, sollte anhand der tatsächlichen Umgebungsbedingungen geprüft werden. Dazu gehören insbesondere die zu erwartenden Witterungs- und Feuchtigkeitseinflüsse sowie die Beschaffenheit des Untergrunds.

Mit Abmessungen von 82 × 167 × 18 mm bleibt der Leser vergleichsweise flach. Seine verkehrsweiße Oberfläche unterstützt eine unauffällige Integration in viele architektonische Umgebungen. Das 4 m lange Anschlusskabel bietet Spielraum bei der Leitungsführung zur vorgesehenen Anschlussstelle.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | TELENOT ELECTRONIC GMBH |
| Produkt | RFID-Tastatur-Schreib-Leser cryplock BLM10/K DUO |
| Artikelnummer | 100097158 |
| Produktbereich | Leser, Schalteinrichtung und Zutrittskontrolle |
| Schnittstelle | RS485 |
| Unterstützte Transponder | MIFARE DESFire, MIFARE Classic |
| Verschlüsselte Übertragung | MIFARE DESFire mit 128-Bit-AES |
| Tastatur | Kapazitiv, mit Hintergrundbeleuchtung |
| Codeeingabe | Optional frei parametrierbare Tastaturcodes |
| Schreibfunktion | Ausschließlich im Zutrittskontrollsystem hilock 5000 ZK |
| Signalisierung | 3 LEDs und Piezo-Signalgeber |
| Anschlussgeräte | hilock 5500, MT510-H5B, MT810-C2B, iDJ-1/iDJ-2 |
| Versorgungsspannung | 12 V DC |
| Ruhestromaufnahme | Ca. 10,2 mA im EMT-Betrieb; ca. 16,2 mA im ZK-Betrieb |
| Maximale Stromaufnahme | Ca. 31,8 mA im EMT-Betrieb; ca. 51,5 mA im ZK-Betrieb |
| Schutzart | IP64 |
| Umweltklasse | Klasse IV gemäß VdS 2110 |
| Betriebstemperatur | −25 °C bis +70 °C |
| Anschlusskabel | 4 m |
| Abmessungen B × H × T | 82 × 167 × 18 mm |
| Farbe | RAL 9016 Verkehrsweiß |
| VdS-Klasse / VdS-Kürzel | C / Ee |
| VdS-Nummer | G 122032 |
| VSÖ-Klasse | WS |
| VSÖ-Anerkennungsnummer | W 250623/05 E |

Wichtig für die Planung: Montage auf metallischem Untergrund

Bei der Installation verdient ein Detail besondere Aufmerksamkeit: Wird der Leser auf einem metallischen Untergrund montiert und mit MIFARE-DESFire-Transpondern betrieben, ist das Distanzset BLZ12/K zwingend erforderlich.

Das betrifft beispielsweise Metalltürrahmen, Metallverkleidungen und vergleichbare Montageflächen. Das Distanzset sollte deshalb frühzeitig in die Materialplanung aufgenommen werden.

Vor der Installation empfiehlt es sich außerdem, drei Punkte verbindlich abzustimmen:

1. Systemanbindung: Welche Zentrale beziehungsweise welches Auswerte- oder Türmodul wird eingesetzt?
2. Gewünschte Funktionen: Werden ausschließlich Lesefunktionen und Codeeingaben benötigt oder auch die Schreibfunktion im hilock 5000 ZK?
3. Montagebedingungen: Passen Untergrund, Umgebungsbedingungen und Leitungsführung zu den Anforderungen des Geräts?

Eine sorgfältige Planung stellt sicher, dass der Leser im vorgesehenen System den benötigten Funktionsumfang bereitstellen kann.

Fazit: TELENOT cryplock BLM10/K DUO für professionelle Zutrittslösungen

Der TELENOT cryplock BLM10/K DUO kombiniert kontaktlose RFID-Identifikation, eine beleuchtete kapazitive Tastatur und verständliche Statusmeldungen mit einer robusten Bauweise. Seine wesentlichen Stärken liegen in der definierten Einbindung in TELENOT-Systeme, der DESFire-basierten 128-Bit-AES-Verschlüsselung und der zusätzlichen Schreibfunktion innerhalb von hilock 5000 ZK.

Für Betreiber, Fachplaner und Errichter ist er damit eine passende Lösung, wenn Bedienkomfort und sicherheitsorientierte Technik gleichermaßen gefragt sind. Voraussetzung ist eine abgestimmte Systemplanung, die Anschlussgeräte, Transpondertechnologie und Montagebedingungen berücksichtigt. So kann der Leser seine Funktionen im professionellen Zutritts- und Sicherheitskonzept gezielt ausspielen.
