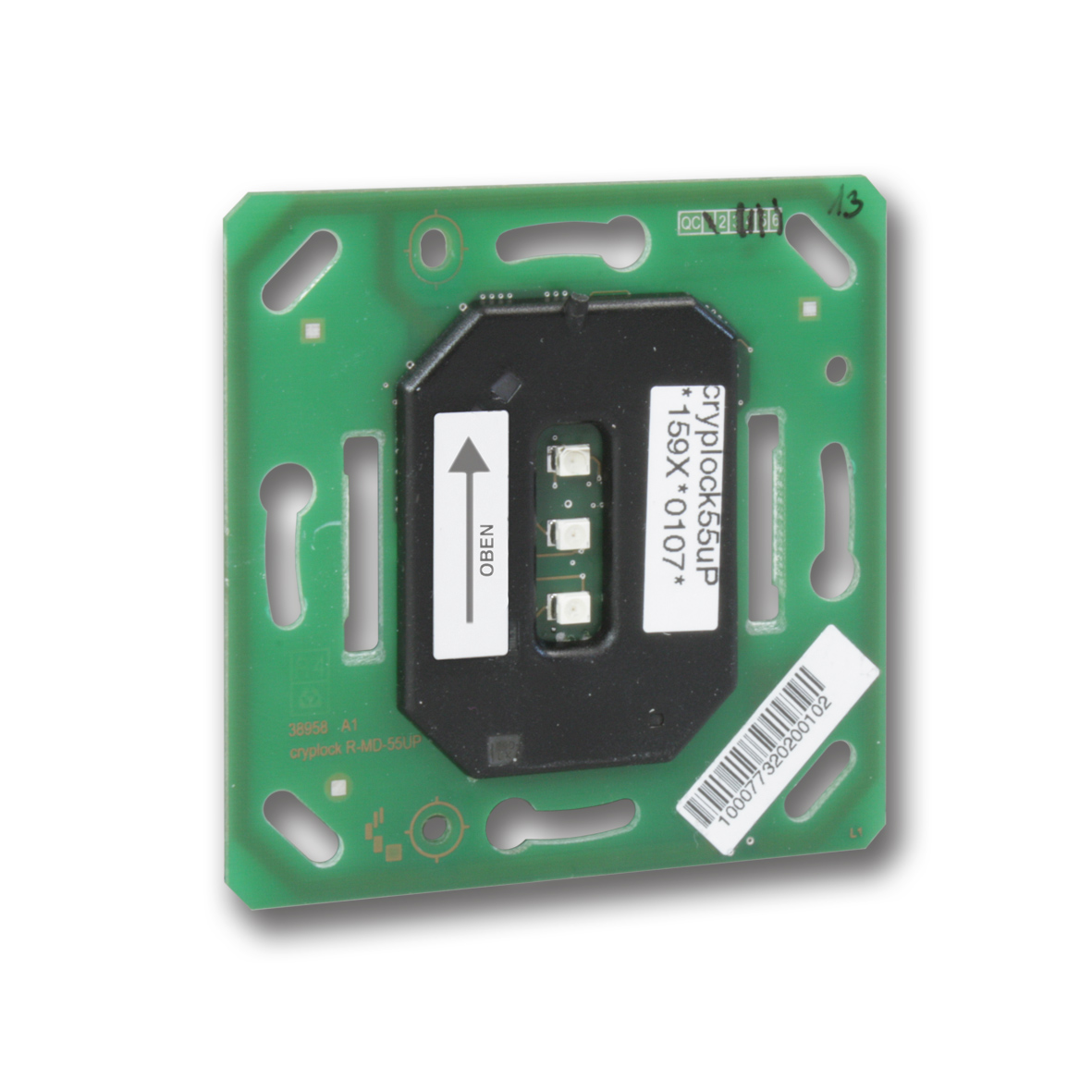

TELENOT cryplock BLM10 DUO uP RFID-Schreib-Leser mit RS485, MIFARE DESFire und 128-Bit-AES-Verschlüsselung

TELENOT cryplock BLM10 DUO uP – sichere RFID-Zutrittskontrolle für professionelle Anwendungen

Der TELENOT cryplock BLM10 DUO uP ist ein RFID-Schreib-Leser für die kontaktlose Identifikation von Transpondern und die Einbindung in professionelle Zutrittskontroll- und Einbruchmeldesysteme. Mit seiner RS485-Schnittstelle, der Unterstützung von MIFARE DESFire und MIFARE Classic sowie der Möglichkeit zur verschlüsselten Übertragung auf Basis von MIFARE DESFire mit 128-Bit-AES bietet er eine leistungsfähige Grundlage für kontrollierte Zugänge.

Die Unterputzausführung mit der Artikelnummer 100097161 eignet sich für den Einbau in eine 55-mm-Gerätedose im witterungsgeschützten Innenbereich. Sie verbindet kontaktlose Bedienung mit einer dezenten Integration in die Gebäudeausstattung. Damit richtet sich der RFID-Leser von TELENOT an Unternehmen, öffentliche Einrichtungen und Betreiber anspruchsvoller Gebäude, die Zutrittsberechtigungen systematisch verwalten und den Leser optisch in bestehende Schalterprogramme einfügen möchten.

Kontaktlos identifizieren und Zutrittsberechtigungen schreiben

Der cryplock BLM10 DUO identifiziert geeignete RFID-Transponder kontaktlos. Nutzer halten ihren Transponder an den Leser; die weitere Auswertung erfolgt im angebundenen System. Dadurch lässt sich der Zutrittsprozess ohne das Einführen einer Karte oder eines Schlüssels gestalten – ein praktischer Vorteil an regelmäßig genutzten Türen.

Über die reine Identifikation hinaus besitzt das Gerät eine Schreibfunktion. Diese steht ausschließlich innerhalb des Zutrittskontrollsystems hilock 5000 ZK zur Verfügung. Dort können Transponder codiert und mit Zutrittsberechtigungen beschrieben werden. Der Leser übernimmt somit nicht nur die Erfassung eines Identifikationsmediums, sondern unterstützt auch dessen Nutzung als Träger von Berechtigungsinformationen.

Für Betreiber liegt der Mehrwert in der Verbindung von Lesen und Schreiben innerhalb der vorgesehenen Systemumgebung. Bei der Planung ist dabei entscheidend, zwischen der grundsätzlichen Leserfunktion und der systemabhängigen Schreibfunktion zu unterscheiden. So lässt sich der Funktionsumfang passend zum jeweiligen Zutrittskonzept auswählen.

MIFARE DESFire und 128-Bit-AES für verschlüsselte Übertragung

Ein wesentliches Sicherheitsmerkmal des TELENOT cryplock BLM10 DUO uP ist die mögliche verschlüsselte Übertragung auf Basis von MIFARE DESFire mit 128-Bit-AES-Verschlüsselung. Diese Funktion unterstützt den Schutz der übertragenen Informationen und ist besonders für Anwendungen relevant, bei denen ein erhöhtes Sicherheitsniveau bei der Transponderkommunikation gefordert ist.

Zusätzlich unterstützt der RFID-Schreib-Leser Transponder des Typs MIFARE Classic. Damit stehen zwei Transpondertechnologien zur Verfügung. Die genannte AES-Verschlüsselung bezieht sich jedoch ausdrücklich auf MIFARE DESFire und darf nicht pauschal auf MIFARE-Classic-Anwendungen übertragen werden.

Welche Transponder und Funktionen im konkreten Projekt genutzt werden, sollte auf das angeschlossene System und das vorgesehene Sicherheitskonzept abgestimmt werden. So können Fachplaner und Errichter die unterstützte Technologie gezielt für die jeweilige Zutrittslösung einsetzen.

RS485-Anbindung an TELENOT Zutrittskontroll- und Einbruchmeldesysteme

Die RS485-Schnittstelle ermöglicht die Einbindung in die dafür vorgesehenen Auswerte- und Türmodule. Der cryplock BLM10 DUO kann im Zutrittskontrollsystem hilock 5000 ZK sowie an einer Einbruchmelderzentrale hiplex in Verbindung mit dem Türmodul MT810-C2B eingesetzt werden.

Als Anschlussgeräte über RS485 sind das Auswerte- und Steuergerät hilock 5500 sowie die Türmodule MT510-H5B, MT810-C2B und iDJ-1/iDJ-2 vorgesehen. Diese Anschlussmöglichkeiten machen den Leser für unterschiedliche Systemkonstellationen innerhalb der genannten TELENOT-Umgebung interessant.

Der Vorteil für die Projektierung: Der RFID-Leser lässt sich gezielt als Bestandteil einer abgestimmten Systemlösung einplanen. Die Auswahl des passenden Anschlussgeräts richtet sich nach der gewünschten Anwendung und der vorhandenen Systemarchitektur.

Direkte Rückmeldung durch LEDs und Piezo-Signalgeber

Für eine verständliche Bedienung verfügt der Leser über drei LEDs und einen Piezo-Signalgeber. Betriebszustände werden damit unmittelbar am Gerät optisch und akustisch signalisiert. Nutzer erhalten eine Rückmeldung direkt am Ort der Identifikation, ohne dafür eine entfernte Anzeige beachten zu müssen.

Diese Kombination unterstützt eine intuitive Nutzung im Alltag. Gerade an Zugängen mit wechselnden oder zahlreichen Nutzern ist eine klar wahrnehmbare Rückmeldung hilfreich. Die konkrete Bedeutung der Signale richtet sich nach der jeweiligen Systemanwendung.

Dezente Unterputzmontage und Integration in Schalterprogramme

Die Montage erfolgt in einer 55-mm-Gerätedose. In Kombination mit einem passenden Abdeckrahmen und einer Abdeckkappe lässt sich der Leser in Schalterprogramme der Hersteller Gira, Jung und Feller integrieren. Das schafft gestalterische Vorteile, wenn Zutrittskontrolle und Elektroinstallation ein einheitliches Erscheinungsbild erhalten sollen.

Mit seinen Abmessungen von 70 × 70 × 13 mm bietet das Gerät eine kompakte Bauform. Federkraftklemmen dienen dem elektrischen Anschluss. Für die Wahl des Montageorts sind die Einbauvorgaben und die Schutzart IP30 zu berücksichtigen: Vorgesehen ist der witterungsgeschützte Innenbereich, nicht die ungeschützte Außenmontage.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Produkt: cryplock BLM10 DUO uP RFID-Schreib-Leser
– Artikelnummer: 100097161
– Ausführung: Unterputz
– Schnittstelle: RS485
– Unterstützte Transpondertypen: MIFARE DESFire und MIFARE Classic
– Verschlüsselung: Verschlüsselte Übertragung auf Basis von MIFARE DESFire mit 128-Bit-AES möglich
– Lesefunktion: Kontaktlose Identifikation geeigneter Transponder
– Schreibfunktion: Codierung und Beschreibung von Transpondern mit Zutrittsberechtigungen, ausschließlich innerhalb von hilock 5000 ZK
– Systemeinsatz: hilock 5000 ZK sowie EMZ hiplex in Verbindung mit MT810-C2B
– Anschlussgeräte: hilock 5500, MT510-H5B, MT810-C2B, iDJ-1/iDJ-2
– Optische Signalisierung: 3 LEDs
– Akustische Signalisierung: Piezo-Signalgeber
– Versorgungsspannung: 12 V DC
– Stromaufnahme in Ruhe: ca. 5,2 mA (EMT), ca. 7,8 mA (ZK)
– Maximale Stromaufnahme: ca. 22 mA (EMT), ca. 33 mA (ZK)
– Anschlusstechnik: Federkraftklemmen
– Betriebstemperatur: −25 °C bis +70 °C
– Umweltklasse gemäß VdS 2110: Klasse IV
– Schutzart: IP30
– Abmessungen (B × H × T): 70 × 70 × 13 mm
– Einbau: 55-mm-Gerätedose im witterungsgeschützten Innenbereich
– Schalterprogrammintegration: Gira, Jung und Feller mit passendem Abdeckrahmen und passender Abdeckkappe

Fazit: TELENOT cryplock BLM10 DUO uP für durchdachte Zugangslösungen

Der TELENOT cryplock BLM10 DUO uP verbindet kontaktlose RFID-Identifikation, eine systemabhängige Schreibfunktion und MIFARE-DESFire-Kommunikation mit 128-Bit-AES in einer kompakten Unterputzlösung. Seine besonderen Stärken liegen in der Anbindung an die genannten TELENOT-Systeme, der unmittelbaren optischen und akustischen Rückmeldung sowie der Integration in ausgewählte Schalterprogramme. Für professionell geplante Zutrittslösungen im Innenbereich bietet er damit eine überzeugende Kombination aus Funktionalität, Sicherheitsmerkmalen und unauffälliger Gestaltung.
