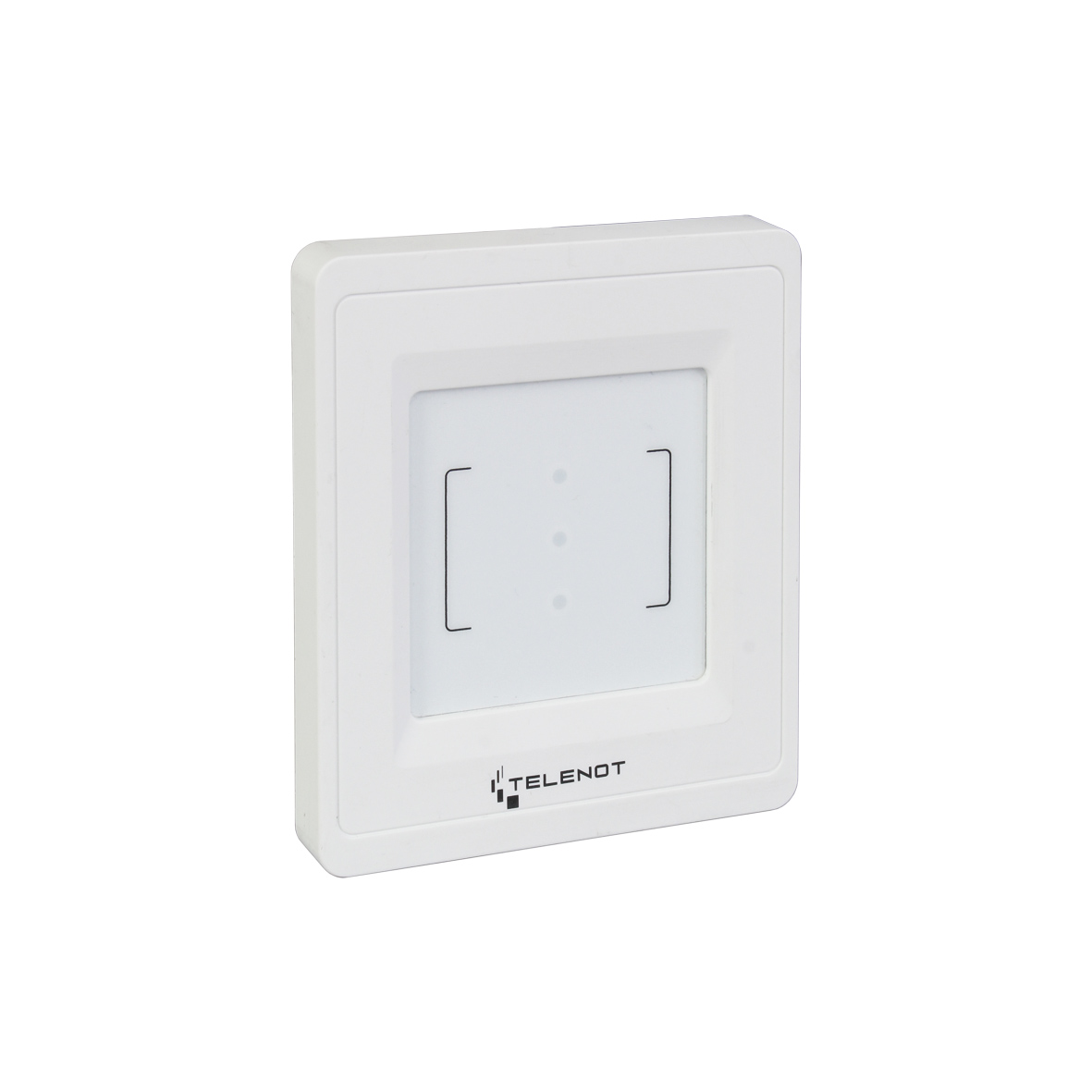

TELENOT cryplock BLM10 DUO RFID-Schreib-Leser mit RS485, MIFARE DESFire mit 128-Bit-AES-Verschlüsselung und IP64

TELENOT cryplock BLM10 DUO: sichere RFID-Zutrittskontrolle mit flexibler Systemanbindung

Der TELENOT cryplock BLM10 DUO verbindet kontaktlose Identifikation mit verschlüsselter Datenübertragung und einer robusten Bauweise. Der RFID-Schreib-Leser von TELENOT ELECTRONIC GMBH mit der Artikelnummer 100097155 ist für den Einsatz in kompatiblen Zutrittskontroll- und Einbruchmeldesystemen vorgesehen. Er unterstützt MIFARE DESFire sowie MIFARE Classic und lässt sich über eine RS485-Schnittstelle in die dafür vorgesehenen TELENOT-Systemkomponenten integrieren.

Sein besonderes Wertversprechen liegt in der Kombination aus komfortabler Bedienung, systemabhängiger Schreibfunktion und widerstandsfähiger Ausführung. Mit MIFARE DESFire ermöglicht der Leser eine verschlüsselte Übertragung auf Basis von 128-Bit-AES. Gleichzeitig sorgen drei LEDs und ein Piezo-Signalgeber dafür, dass Betriebszustände direkt am Gerät erkennbar beziehungsweise hörbar sind. Das verkehrsweiße Gehäuse in RAL 9016 fügt sich dezent in unterschiedliche Eingangs- und Türbereiche ein.

Kontaktlose Identifikation und geschützte Datenübertragung

Der cryplock BLM10 DUO identifiziert geeignete RFID-Transponder berührungslos. Berechtigte Personen können sich damit am Leser ausweisen, ohne einen mechanischen Schlüssel in ein Schloss einführen zu müssen. In Verbindung mit dem angeschlossenen System bildet der Leser die Schnittstelle zwischen dem verwendeten Identifikationsmedium und der elektronischen Berechtigungsprüfung.

Für sicherheitsorientierte Anwendungen ist insbesondere die Unterstützung von MIFARE DESFire mit 128-Bit-AES-Verschlüsselung relevant. Diese ermöglicht eine geschützte Datenübertragung und ist ein wesentliches Merkmal des Lesers. Die ebenfalls vorhandene Unterstützung für MIFARE Classic erweitert die Möglichkeiten bei der Auswahl geeigneter Transponder. Dabei ist zu beachten, dass die genannte AES-Verschlüsselung der DESFire-Technologie zugeordnet ist und nicht pauschal für jeden unterstützten Transpondertyp gilt.

Die VdS-Anerkennung der Klasse C unter G 122032 sowie die angegebene VSÖ-Klasse WS sind weitere wichtige Auswahlkriterien für Fachplaner und Errichter. Ob eine konkrete Installation die jeweiligen Sicherheitsanforderungen erfüllt, hängt jedoch auch von den eingesetzten Systemkomponenten und der fachgerechten Ausführung ab.

TELENOT cryplock BLM10 DUO mit Lese- und Schreibfunktion

Neben dem kontaktlosen Lesen bietet der RFID-Schreib-Leser eine zusätzliche Funktion für die Verwaltung von Identifikationsmedien: Innerhalb des Zutrittskontrollsystems hilock 5000 ZK können Transponder codiert und mit Zutrittsberechtigungen beschrieben werden.

Damit unterstützt der Leser nicht nur die tägliche Nutzung an Zutrittspunkten, sondern auch die systemgestützte Ausstattung geeigneter Transponder mit Berechtigungsinformationen. Das ist besonders interessant für Objekte, in denen mehrere Personen unterschiedliche Bereiche betreten dürfen und Berechtigungen gezielt organisiert werden müssen.

Die Einschränkung auf hilock 5000 ZK ist bei der Planung wichtig: Die Schreibfunktion steht nicht automatisch in jeder möglichen Anschlusskonfiguration zur Verfügung. Wer den Leser gezielt zum Beschreiben von Transpondern einsetzen möchte, sollte daher die vorgesehene Systemumgebung entsprechend berücksichtigen.

RS485-Anbindung für kompatible TELENOT-Systeme

Die RS485-Schnittstelle ermöglicht den Anschluss an mehrere dafür vorgesehene Auswerte- und Türmodule. Dazu gehören das Auswerte- und Steuergerät hilock 5500, die Türmodule MT510-H5B und MT810-C2B sowie die Türmodule iDJ-1 und iDJ-2.

Der Leser kann im Zutrittskontrollsystem hilock 5000 ZK eingesetzt werden. Darüber hinaus ist ein Betrieb an einer Einbruchmelderzentrale hiplex in Verbindung mit dem Türmodul MT810-C2B vorgesehen. Dadurch eignet sich das Gerät sowohl für passende Zutrittskontrolllösungen als auch für entsprechende Anwendungen im Umfeld der Einbruchmeldetechnik.

Für die Projektierung bietet diese Systemanbindung einen klaren Vorteil: Der Leser lässt sich passend zur vorhandenen beziehungsweise geplanten TELENOT-Infrastruktur auswählen. Das vier Meter lange Anschlusskabel unterstützt die Verkabelung am Montageort und bietet Spielraum bei der Positionierung innerhalb der zulässigen Installationsbedingungen.

Robuste Ausführung und eindeutige Rückmeldungen

Ein spezielles Vergussverfahren schützt den Leser gegen Feuchtigkeit und Wasser. Ergänzt wird diese Konstruktion durch die Schutzart IP64. Das bedeutet, dass das Gehäuse staubdicht und gegen allseitiges Spritzwasser geschützt ist. Die Schutzart ist jedoch nicht mit einer Eignung zum Untertauchen gleichzusetzen.

Mit einem Betriebstemperaturbereich von −25 °C bis +70 °C und der Umweltklasse IV gemäß VdS 2110 bietet der Leser geeignete Eigenschaften für anspruchsvolle Umgebungsbedingungen. Die konkrete Montageposition sollte dennoch immer entsprechend den Installationsvorgaben und den örtlichen Einflüssen gewählt werden.

Im täglichen Betrieb unterstützen drei LEDs und ein Piezo-Signalgeber eine klare Rückmeldung. Betriebszustände werden unmittelbar am Leser angezeigt und akustisch signalisiert. Welche Informationen im Einzelnen dargestellt werden, richtet sich nach der jeweiligen Systemanwendung.

Technische Daten

– Hersteller: TELENOT ELECTRONIC GMBH
– Produktbezeichnung: cryplock BLM10 DUO
– Artikelnummer: 100097155
– Gerätetyp: RFID-Schreib-Leser für kompatible Zutrittskontroll- und Einbruchmeldesysteme
– Schnittstelle: RS485
– Unterstützte Transpondertypen: MIFARE DESFire und MIFARE Classic
– Verschlüsselung: 128-Bit-AES bei Nutzung der entsprechenden MIFARE-DESFire-Funktion
– Schreibfunktion: ausschließlich innerhalb des Zutrittskontrollsystems hilock 5000 ZK
– Kompatible Anschlussgeräte: hilock 5500, MT510-H5B, MT810-C2B, iDJ-1 und iDJ-2
– Einsatz an hiplex: in Verbindung mit dem Türmodul MT810-C2B
– Optische Signalisierung: 3 LEDs
– Akustische Signalisierung: Piezo-Signalgeber
– Versorgungsspannung: 12 V DC
– Stromaufnahme in Ruhe: ca. 5 mA im EMT-Betrieb und 7,7 mA im ZK-Betrieb
– Maximale Stromaufnahme: ca. 20 mA im EMT-Betrieb und 32 mA im ZK-Betrieb
– Schutzart: IP64
– Umweltklasse: Klasse IV gemäß VdS 2110
– Betriebstemperatur: −25 °C bis +70 °C
– Anschlusskabellänge: 4 m
– Abmessungen (B × H × T): 82 × 95 × 18 mm
– Farbe: RAL 9016 Verkehrsweiß
– VdS-Klasse: C
– VdS-Kürzel: Ee
– VdS-Nummer: G 122032
– VSÖ-Klasse: WS
– VSÖ-Nummer: W 250623/05 E
– Montage auf metallischem Untergrund: Distanzset BLZ11 zwingend erforderlich

Einsatzbereiche und wichtige Montagehinweise

Typische Einsatzbereiche sind Zutrittspunkte in Bürogebäuden, Gewerbeobjekten, Verwaltungsbereichen oder anderen Liegenschaften mit elektronisch verwalteten Zutrittsberechtigungen. Entscheidend ist jeweils die Einbindung in ein kompatibles System. Die kompakte, flache Bauform erleichtert die dezente Platzierung neben Türen und an vorgesehenen Zugangspunkten.

Bei der Montage auf metallischem Untergrund ist das Distanzset BLZ11 zwingend erforderlich. Dieser Punkt sollte bereits bei der Auswahl des Montageorts und der Zusammenstellung des benötigten Zubehörs berücksichtigt werden. So lässt sich die Installation von Anfang an entsprechend den Produktvorgaben planen.

Fazit: TELENOT cryplock BLM10 DUO für professionell geplante Zutrittslösungen

Der TELENOT cryplock BLM10 DUO ist eine überzeugende Wahl für kompatible TELENOT-Anlagen, in denen kontaktlose Identifikation, verschlüsselte DESFire-Übertragung und robuste Technik gefragt sind. RS485-Anbindung, optische und akustische Rückmeldungen sowie die Schreibfunktion innerhalb von hilock 5000 ZK verbinden praktische Bedienung mit vielseitigen Einsatzmöglichkeiten. Mit IP64, weitem Temperaturbereich und VdS-Klasse C bietet der RFID-Schreib-Leser wichtige Eigenschaften für eine langfristig und fachgerecht geplante Sicherheitslösung.
