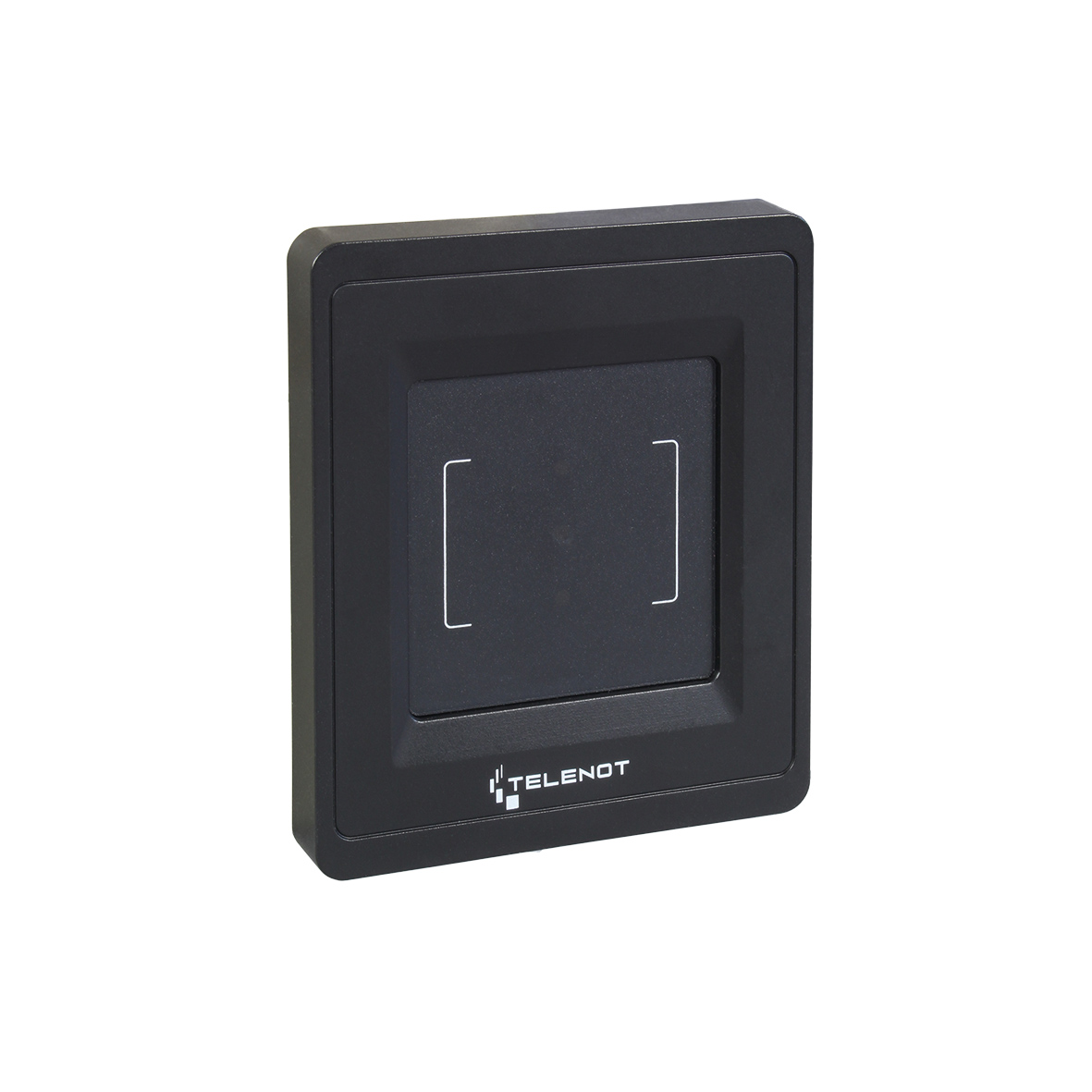

TELENOT cryplock BLM10 DUO RFID-Schreib-Leser mit RS485, MIFARE DESFire mit 128-Bit-AES-Verschlüsselung und IP64

TELENOT cryplock BLM10 DUO: sichere RFID-Technik für Zutrittskontrolle und Einbruchmeldetechnik

Der TELENOT cryplock BLM10 DUO ist ein RFID-Schreib-Leser für die kontaktlose Identifikation von Transpondern in professionellen Sicherheitsanlagen. TELENOT verbindet bei diesem Modell eine RS485-Schnittstelle mit MIFARE-DESFire-Technologie und der Möglichkeit einer verschlüsselten Übertragung mit 128-Bit-AES. Damit eignet sich der Leser für Anwendungen, bei denen zuverlässige Zutrittsorganisation, geschützte Identifikationsprozesse und eine verständliche Bedienung im Mittelpunkt stehen.

Der RFID-Schreib-Leser mit der Artikelnummer 100097157 lässt sich in kompatible TELENOT-Systeme integrieren und unterstützt neben dem Lesen auch das Beschreiben von Transpondern. Diese Schreibfunktion steht ausschließlich innerhalb des Zutrittskontrollsystems hilock 5000 ZK zur Verfügung. Das kompakte Gehäuse in RAL 9005 Tiefschwarz, die Schutzart IP64 und der große Betriebstemperaturbereich ermöglichen vielseitige Einsatzmöglichkeiten an geeigneten Innen- und Außeninstallationen.

Kontaktlose Identifikation mit MIFARE DESFire und 128-Bit-AES

Der cryplock BLM10 DUO identifiziert kompatible RFID-Transponder kontaktlos. Nutzer müssen ihr Identmedium somit nicht in einen mechanischen Leser einführen. Das erleichtert die Bedienung im täglichen Betrieb und ermöglicht einen komfortablen Identifikationsablauf an regelmäßig genutzten Zugängen.

Für die verschlüsselte Übertragung unterstützt das Gerät MIFARE DESFire mit 128-Bit-AES-Verschlüsselung. Diese Funktion bildet einen wichtigen Baustein für den Schutz der übertragenen Informationen in einer entsprechend eingerichteten Sicherheitslösung. Entscheidend ist dabei das Zusammenspiel aus Leser, geeignetem Transponder und übergeordnetem System.

Zusätzlich unterstützt der Leser Transponder des Typs MIFARE Classic. Dadurch stehen zwei Transpondertechnologien zur Verfügung. Die genannte AES-Verschlüsselung bezieht sich auf den Betrieb mit MIFARE DESFire und darf nicht pauschal auf MIFARE Classic übertragen werden. Bei der Planung sollten deshalb die eingesetzten Identmedien und die gewünschte Sicherheitskonfiguration aufeinander abgestimmt werden.

Lesen und Schreiben: Zutrittsberechtigungen gezielt verwalten

Ein wesentlicher Vorteil des TELENOT cryplock BLM10 DUO ist die Kombination aus Lese- und Schreibfunktion. Im Zutrittskontrollsystem hilock 5000 ZK kann der Leser Transponder nicht nur identifizieren, sondern auch codieren und mit Zutrittsberechtigungen beschreiben.

Damit unterstützt das Gerät eine systemgestützte Organisation von Identmedien und Berechtigungen. Für Betreiber ist dies insbesondere dann interessant, wenn unterschiedliche Personengruppen Zugang zu definierten Bereichen erhalten sollen. Mögliche Anwendungsfelder sind beispielsweise Bürogebäude, Verwaltungsbereiche, gewerblich genutzte Objekte oder ausgewählte Mitarbeiterzugänge – jeweils im Rahmen der Möglichkeiten des angeschlossenen Zutrittskontrollsystems.

Die klare Abgrenzung der Funktionen erleichtert die Projektierung: Während die kontaktlose Identifikation die grundlegende Aufgabe des Lesers ist, bleibt die Schreibfunktion an den Einsatz innerhalb von hilock 5000 ZK gebunden.

RS485-Anbindung für kompatible TELENOT-Sicherheitslösungen

Die Integration erfolgt über eine RS485-Schnittstelle. Der RFID-Schreib-Leser kann an das Auswerte- und Steuergerät hilock 5500 sowie an die Türmodule MT510-H5B, MT810-C2B und iDJ-1/iDJ-2 angeschlossen werden. Damit lässt sich das Gerät gezielt in die dafür vorgesehenen Systemstrukturen einbinden.

Neben dem Einsatz im Zutrittskontrollsystem hilock 5000 ZK ist die Verwendung an einer Einbruchmelderzentrale hiplex in Verbindung mit dem Türmodul MT810-C2B vorgesehen. Der cryplock BLM10 DUO ist somit eine Lösung für Projekte, in denen Zutrittskontrolle oder die Einbindung eines Identifikationslesers in die Einbruchmeldetechnik gefragt sind.

Sein Wert liegt dabei nicht in einem eigenständigen Stand-alone-Betrieb, sondern im abgestimmten Zusammenspiel mit kompatiblen Auswerte- und Steuerkomponenten. Für Fachplaner und Errichter sind die konkret benannten Anschlussmöglichkeiten eine wichtige Grundlage für die Auswahl der passenden Systemkomponenten.

Verständliche Rückmeldung und widerstandsfähige Ausführung

Drei LEDs und ein Piezo-Signalgeber signalisieren die Betriebszustände direkt am Leser. Die Kombination aus optischer und akustischer Rückmeldung unterstützt eine verständliche Bedienung. Nutzer erhalten dadurch eine unmittelbar wahrnehmbare Signalisierung, ohne ausschließlich auf eine Anzeige an anderer Stelle angewiesen zu sein.

Für den Schutz der Elektronik setzt TELENOT auf ein spezielles Vergussverfahren. Dieses schützt den Leser gegen Feuchtigkeit und Wasser. Die Schutzart IP64 kennzeichnet ein staubdichtes Gehäuse mit Schutz gegen allseitiges Spritzwasser; sie bedeutet jedoch keinen Schutz gegen Untertauchen oder Hochdruckreinigung.

Der Betriebstemperaturbereich von −25 °C bis +70 °C und die Umweltklasse IV gemäß VdS 2110 sind wichtige Eigenschaften für die Auswahl geeigneter Montageorte. Mit Abmessungen von nur 82 × 95 × 18 mm lässt sich der Leser zudem platzsparend in den Eingangsbereich integrieren.

Technische Daten

– Produkt: TELENOT cryplock BLM10 DUO RFID-Schreib-Leser
– Artikelnummer: 100097157
– Hersteller: TELENOT ELECTRONIC GMBH
– Produktbereich: Leser für Schalteinrichtungen und Zutrittskontrolle
– Schnittstelle: RS485
– Unterstützte Transpondertypen: MIFARE DESFire und MIFARE Classic
– Verschlüsselte Übertragung: MIFARE DESFire mit 128-Bit-AES-Verschlüsselung
– Lesefunktion: Kontaktlose Identifikation kompatibler Transponder
– Schreibfunktion: Codieren und Beschreiben von Transpondern mit Zutrittsberechtigungen, ausschließlich innerhalb von hilock 5000 ZK
– Systemeinsatz: hilock 5000 ZK sowie EMZ hiplex in Verbindung mit Türmodul MT810-C2B
– Kompatible Anschlussgeräte: hilock 5500, MT510-H5B, MT810-C2B und iDJ-1/iDJ-2
– Optische Signalisierung: 3 LEDs
– Akustische Signalisierung: Piezo-Signalgeber
– Versorgungsspannung: 12 V DC
– Stromaufnahme in Ruhe: ca. 5 mA bei EMT und 7,7 mA bei ZK
– Maximale Stromaufnahme: ca. 20 mA bei EMT und 32 mA bei ZK
– Schutzart: IP64
– Umweltklasse: Klasse IV gemäß VdS 2110
– Betriebstemperatur: −25 °C bis +70 °C
– Anschlusskabel: 4 m
– Abmessungen (B × H × T): 82 × 95 × 18 mm
– Farbe: RAL 9005 Tiefschwarz
– VdS-Klasse: C
– VdS-Kürzel: Ee
– VdS-Anerkennungsnummer: G 122032
– VSÖ-Klasse: WS
– VSÖ-Anerkennungsnummer: W 250623/05 E
– Montage auf metallischem Untergrund: Distanzset BLZ11 zwingend erforderlich

Wichtiger Montagehinweis für eine fachgerechte Installation

Bei der Montage auf metallischem Untergrund ist das Distanzset BLZ11 zwingend erforderlich. Diese Vorgabe sollte bereits bei der Materialplanung berücksichtigt werden. Das 4 m lange Anschlusskabel bietet Spielraum für die Leitungsführung am Montageort; die konkrete Installation muss zu den Vorgaben des angeschlossenen Systems passen.

Auch die gewünschten Leserfunktionen sollten vorab festgelegt werden. Insbesondere bei der Transpondercodierung ist sicherzustellen, dass der Einsatz innerhalb des dafür vorgesehenen Zutrittskontrollsystems hilock 5000 ZK erfolgt.

Fazit: TELENOT cryplock BLM10 DUO für durchdachte Sicherheitskonzepte

Der TELENOT cryplock BLM10 DUO kombiniert kontaktlose RFID-Identifikation, eine RS485-Anbindung und MIFARE-DESFire-Kommunikation mit 128-Bit-AES-Verschlüsselung. Seine Schreibfunktion innerhalb von hilock 5000 ZK, die optische und akustische Statusanzeige sowie die widerstandsfähige Ausführung schaffen einen klaren Mehrwert für professionelle Zutritts- und Sicherheitsanwendungen.

Wer einen kompakten, VdS-Klasse-C-anerkannten RFID-Schreib-Leser zur Integration in kompatible TELENOT-Systeme sucht, erhält mit der Artikelnummer 100097157 eine funktional vielseitige Komponente für eine sorgfältig geplante Sicherheitslösung.
