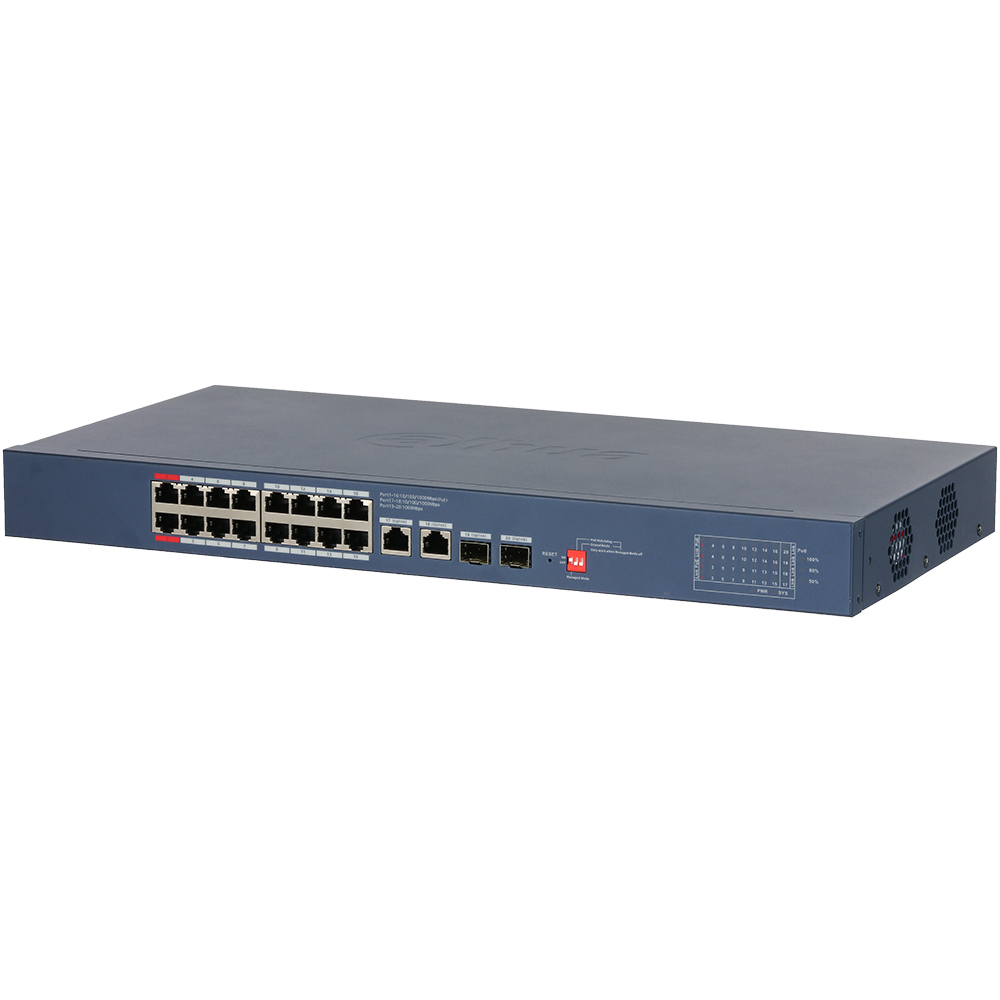

Dahua DH-CS4220-16GT-135-V2 20-Port-PoE-Switch mit 16 PoE-Ports, 135 W PoE-Budget und Cloud-Management

Mit dem Dahua DH-CS4220-16GT-135-V2 bietet Dahua einen managed 20-Port-PoE-Switch für übersichtliche, zentral verwaltbare Netzwerke. Mit 16 PoE-Ports, einem PoE-Gesamtbudget von 135 W und Cloud-Management eignet sich das Modell besonders für Installationen, in denen mehrere kompatible Endgeräte über das Netzwerkkabel mit Daten und Strom versorgt werden sollen. Dazu zählen beispielsweise IP-Kameras, WLAN-Access-Points und VoIP-Telefone.

Insgesamt stehen 18 RJ45-Ports und zwei SFP-Ports zur Verfügung. Damit verbindet der Switch zahlreiche Netzwerkgeräte und bietet gleichzeitig zusätzliche Anschlussmöglichkeiten für die Anbindung an die übergeordnete Infrastruktur. Das blaue Metallgehäuse, die Eignung für Desktop- und Rack-Montage sowie der Arbeitstemperaturbereich von −10 bis +55 °C ermöglichen einen flexiblen Einsatz in unterschiedlichen Installationsumgebungen.

Dahua DH-CS4220-16GT-135-V2: Daten und Strom über eine Verbindung

Power over Ethernet vereinfacht die Installation netzwerkfähiger Geräte: An den 16 PoE-Ports lassen sich geeignete Endgeräte über ein einziges Netzwerkkabel sowohl mit Daten als auch mit elektrischer Energie versorgen. Eine separate Steckdose direkt am jeweiligen Gerät kann dadurch entfallen. Gerade bei Kameras an Decken, Access-Points in Fluren oder Telefonen an Arbeitsplätzen reduziert dies den Verkabelungsaufwand.

Das PoE-Budget von insgesamt 135 W steht für die Versorgung der angeschlossenen PoE-Geräte zur Verfügung. Entscheidend ist dabei die gemeinsame Leistungsaufnahme aller Endgeräte. Für eine zuverlässige Planung sollten neben dem typischen Verbrauch auch mögliche Lastspitzen berücksichtigt werden, etwa wenn zusätzliche Gerätefunktionen aktiviert werden.

Wichtig für die Dimensionierung: Die 135 W sind das Gesamtbudget des Switches und nicht die verfügbare Leistung je Port. Ob sich alle 16 PoE-Anschlüsse gleichzeitig zur Stromversorgung nutzen lassen, hängt deshalb vom Leistungsbedarf und der PoE-Kompatibilität der angeschlossenen Geräte ab. Eine passende Leistungsreserve schafft Spielraum für den laufenden Betrieb und spätere Erweiterungen.

20 Ports für eine klar strukturierte Netzwerkinfrastruktur

Die Anschlussausstattung kombiniert 16 PoE-fähige RJ45-Ports mit zwei weiteren RJ45-LAN-Ports und zwei SFP-Ports. So lassen sich Endgeräte anschließen und Verbindungen zu weiteren Netzwerkkomponenten einplanen, ohne sämtliche PoE-Anschlüsse für die Netzanbindung zu belegen.

Die zwei SFP-Steckplätze eröffnen zusätzliche Möglichkeiten bei der Auswahl passender Verbindungsmedien. Mit kompatiblen SFP-Modulen kann beispielsweise eine Glasfaseranbindung umgesetzt werden. Das ist besonders dann interessant, wenn die Verbindung zur übergeordneten Netzwerkinfrastruktur nicht über eine klassische Kupferverkabelung erfolgen soll. Unterstützte Module, Übertragungsparameter und erreichbare Distanzen sollten vor der Installation aufeinander abgestimmt werden.

Diese Portaufteilung macht den Dahua PoE-Switch zu einer geeigneten Basis für klar gegliederte Installationen: Endgeräte werden lokal angeschlossen, während separate Anschlüsse für die Einbindung in das bestehende Netzwerk verfügbar bleiben.

Managed Switch mit Cloud-Management für mehr Übersicht

Als managed Switch mit Cloud-Management richtet sich der Dahua DH-CS4220-16GT-135-V2 an Anwender, die ihre Netzwerkinfrastruktur nicht nur verbinden, sondern auch verwalten möchten. Gegenüber einer rein unmanaged Lösung bietet dieses Konzept eine Grundlage für eine gezieltere Administration.

Die cloudbasierte Verwaltung ist insbesondere für Unternehmen, Installationsbetriebe und Verantwortliche mit räumlich verteilten Installationen interessant. Sie kann Verwaltungsabläufe vereinfachen und den Zugriff auf unterstützte Managementfunktionen erleichtern, ohne für jede Aufgabe unmittelbar am Gerät arbeiten zu müssen.

Welche Funktionen im Detail verfügbar sind und welche Voraussetzungen für den Cloud-Zugriff gelten, richtet sich nach der eingesetzten Dahua-Verwaltungslösung und dem jeweiligen Firmwarestand. Bei der Projektplanung sollten deshalb auch Kontoeinrichtung, Netzwerkzugang und Zugriffsberechtigungen berücksichtigt werden.

Robustes Metallgehäuse für Desktop und Rack

Das blaue Metallgehäuse bietet eine robuste Ausführung für den täglichen Einsatz. Dank der vorgesehenen Desktop- und Rack-Montage lässt sich der Switch sowohl in kleineren Technikbereichen als auch in einer zentralen Netzwerkumgebung unterbringen.

Der spezifizierte Arbeitstemperaturbereich von −10 bis +55 °C unterstützt den Einsatz unter unterschiedlichen Umgebungsbedingungen. Dennoch sind eine ausreichende Belüftung und ein geeigneter, geschützter Installationsort wichtig. Aus dem Temperaturbereich allein ergibt sich keine Eignung für einen ungeschützten Außeneinsatz.

Die Spannungsversorgung erfolgt über 100 bis 240 V AC. Bei der Planung von Stromversorgung und gegebenenfalls unterbrechungsfreier Stromversorgung sollte die maximale Leistungsaufnahme von 145,1 W berücksichtigt werden.

Technische Daten

– Hersteller: Dahua
– Artikelnummer / Modell: DH-CS4220-16GT-135-V2
– Gerätetyp: Netzwerk-Switch
– Verwaltung: Managed, mit Cloud-Management
– Ports gesamt: 20
– RJ45-Ports gesamt: 18
– PoE-Ports: 16
– Zusätzliche RJ45-LAN-Ports: 2
– SFP-Ports: 2
– PoE-Gesamtbudget: 135 W
– Maximale Leistungsabgabe: 135 W
– Maximale Leistungsaufnahme: 145,1 W
– Spannungsversorgung: 100–240 V AC
– Arbeitstemperatur: −10 bis +55 °C
– Gehäusematerial: Metall
– Farbe: Blau
– Montagearten: Desktop und Rack

Geeignete Einsatzbereiche und konkreter Mehrwert

Für IP-Videoüberwachung bietet der Switch zahlreiche PoE-Anschlüsse zur gemeinsamen Daten- und Stromversorgung kompatibler Netzwerkkameras. Das vereinfacht insbesondere Installationen, bei denen am Kamerastandort keine eigene Stromversorgung vorhanden ist.

In Büros, Einzelhandelsflächen und kleineren Unternehmensnetzwerken lassen sich geeignete WLAN-Access-Points und VoIP-Telefone anbinden. Die Bündelung der Stromversorgung am Switch kann die Installation übersichtlicher gestalten und die Anzahl verteilter Netzteile reduzieren.

Auch für Systemintegratoren und Netzwerkerrichter ist die Kombination aus PoE-Versorgung, zusätzlichen Netzwerkanschlüssen und Cloud-Management attraktiv. Der wesentliche Mehrwert liegt im Zusammenspiel dieser Eigenschaften: Ein Gerät übernimmt die Anbindung zahlreicher Endgeräte, stellt ein gemeinsames Strombudget bereit und lässt sich in ein verwaltbares Netzwerkkonzept integrieren.

Fazit: Dahua DH-CS4220-16GT-135-V2 für vielseitige PoE-Installationen

Der Dahua DH-CS4220-16GT-135-V2 kombiniert 20 Netzwerkanschlüsse, 16 PoE-Ports und 135 W PoE-Budget mit managed Verwaltung und Cloud-Management. Zwei zusätzliche RJ45-LAN-Ports und zwei SFP-Steckplätze schaffen Flexibilität bei der Netzanbindung, während Metallgehäuse sowie Desktop- und Rack-Montage unterschiedliche Einbaukonzepte unterstützen.

Wer kompatible PoE-Endgeräte zentral anschließen und den Verkabelungsaufwand reduzieren möchte, erhält damit eine vielseitige Lösung für professionell geplante Netzwerke. Eine sorgfältige Abstimmung von Leistungsbedarf, SFP-Modulen und Managementanforderungen stellt sicher, dass der Switch optimal zur vorgesehenen Installation passt.
