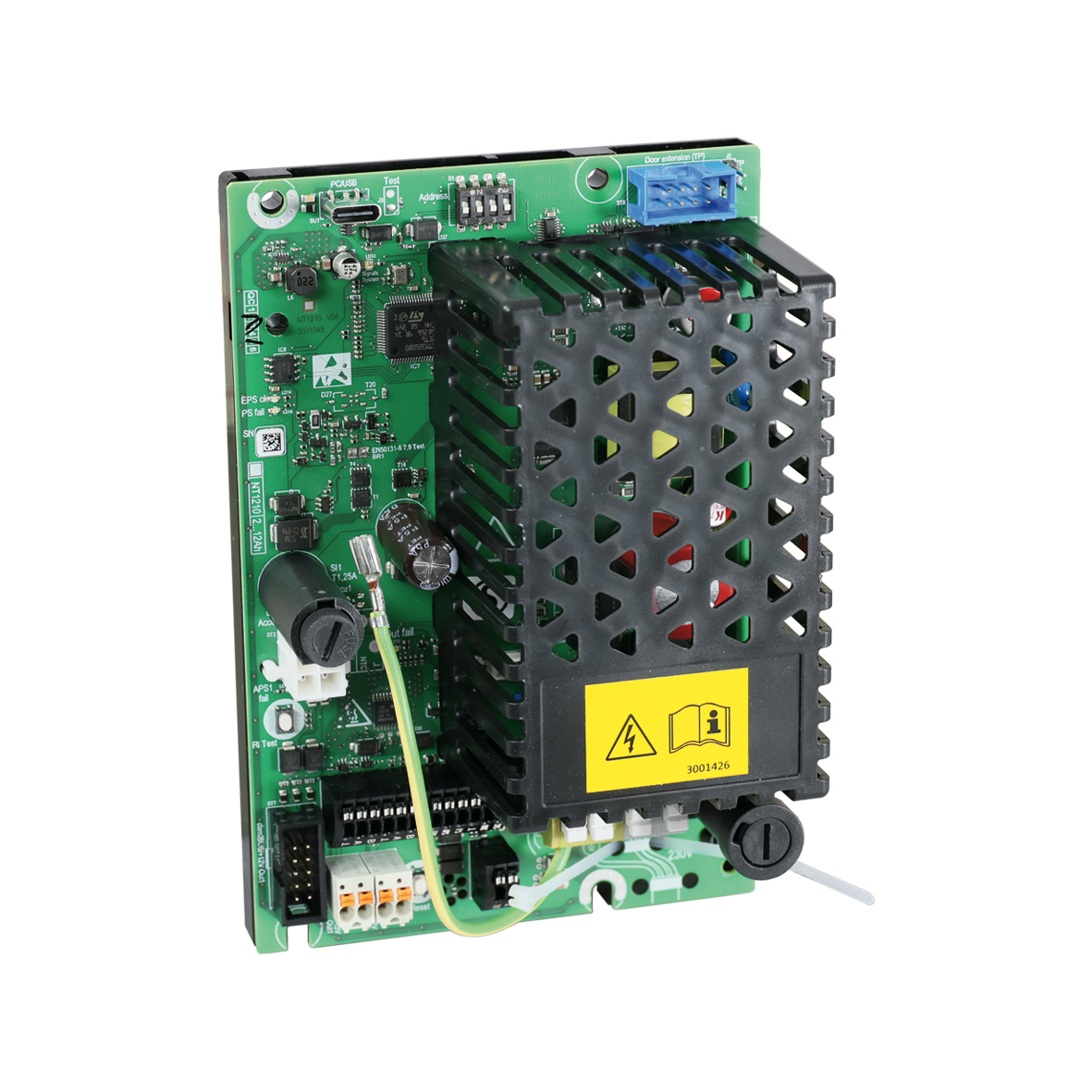

TELENOT NT1210 Einbau-Netzteil mit 2 überwachten 12-V-DC-Ausgängen, VdS-Klasse C und EN 54-4

TELENOT NT1210 Einbau-Netzteil – überwachte Energieversorgung für professionelle Sicherheitstechnik

Mit dem TELENOT NT1210 Einbau-Netzteil bietet TELENOT ELECTRONIC GMBH eine kompakte, überwachte Stromversorgung für Gefahrenmeldeanlagen, Übertragungseinrichtungen und Zutrittskontrollsysteme. Zwei überwachte 12-V-DC-Ausgänge, ein durchdachtes Akku-Management und mehrere Schnittstellen zur Störungsweiterleitung unterstützen eine zuverlässige Energieversorgung sicherheitsrelevanter Komponenten.

Das Netzteil mit der Artikelnummer 100046070 ist der VdS-Klasse C zugeordnet und unter der VdS-Nummer G 124035 geführt. Zu den maßgeblichen Normen zählen die EN 54-4 für Energieversorgungseinrichtungen in Brandmeldeanlagen und die EN 50131-6 für Energieversorgungen von Einbruch- und Überfallmeldeanlagen. Damit eignet sich das NT1210 für Facherrichter und Betreiber, die Versorgung, Ersatzstrom und Störungsüberwachung als zusammenhängendes Sicherheitskonzept planen.

Sein besonderer Mehrwert liegt in der Kombination aus überwachten Ausgängen, differenzierter Fehleranzeige und der Anbindung an passende TELENOT-Systeme. Das erleichtert nicht nur die Integration, sondern unterstützt auch Diagnose und Wartung im laufenden Betrieb.

Zwei überwachte 12-V-DC-Ausgänge für Ihre Sicherheitsanlage

Das TELENOT NT1210 stellt zwei überwachte Spannungsausgänge mit nominell 12 V DC bereit. Sie ermöglichen die Versorgung angeschlossener Komponenten innerhalb der jeweils zulässigen Belastungsgrenzen. Die Überwachung hilft dabei, Störungen der Energieversorgung zu erkennen und über die vorgesehenen Schnittstellen an übergeordnete Systeme weiterzugeben.

Für den elektrischen Schutz verfügt das Einbau-Netzteil über Funktionskleinspannung mit sicherer Trennung, PELV, sowie einen Überspannungsschutz an den Ein- und Ausgängen. Diese Ausstattung ergänzt die überwachte Spannungsbereitstellung und ist besonders dort relevant, wo die Energieversorgung einen wesentlichen Bestandteil des Anlagenkonzepts bildet.

Wichtig für die Auslegung: Die angegebenen Werte zur kurzzeitigen Stromentnahme dürfen nicht mit einer uneingeschränkt verfügbaren Dauerlast gleichgesetzt werden. Welche Last im konkreten Einsatz zulässig ist, hängt unter anderem von der Akkukapazität und der geforderten Überbrückungszeit ab. Für eine normgerechte Planung sind deshalb die technische Beschreibung und die Anforderungen der gesamten Anlage maßgeblich.

Akku-Management mit temperaturabhängiger Laderegelung

Eine Ersatzstromversorgung muss nicht nur Energie bereitstellen, sondern auch überwacht werden. Das NT1210 regelt die Akku-Ladespannung temperaturabhängig nach. Dadurch wird die Temperatur bei der Ladung berücksichtigt – ein wichtiger Bestandteil einer abgestimmten Akkuversorgung.

Zur Überwachung des Akkuzustands dient eine Innenwiderstandsprüfung, der sogenannte Ri-Test. Fachpersonal kann diese Prüfung über eine Taste direkt am Gerät auslösen und den Ri-Wert lokal anzeigen lassen. Damit steht bei Wartungs- und Servicearbeiten eine gezielte Prüfmöglichkeit zur Verfügung.

Ergänzt wird das Akku-Management durch einen Tiefentladeschutz und einen Akku-Kurzschlussschutz. Diese Funktionen schützen den Akku vor den entsprechenden Betriebszuständen und unterstützen eine kontrollierte Ersatzstromversorgung. Die erreichbare Überbrückungsdauer bleibt jedoch von der angeschlossenen Last, dem verwendeten Akku und dessen Zustand abhängig. Eine sorgfältige Dimensionierung ist daher unverzichtbar.

TELENOT NT1210 Einbau-Netzteil mit differenzierter Störungsdiagnose

Wenn eine Störung auftritt, erleichtert eine eindeutige Anzeige die Fehlersuche. Das TELENOT NT1210 unterscheidet zwischen Netz-, Akku- und Gerätestörungen und signalisiert diese über unterschiedliche LEDs und OC-Ausgänge. Für das Servicepersonal wird dadurch leichter erkennbar, in welchem Bereich weitere Prüfungen erforderlich sind.

Zur Störungsweiterleitung stehen drei Schnittstellen zur Verfügung: die TELENOT-Signalschnittstelle mit SVST und NOK, eine Signalschnittstelle gemäß EN 50131-6 sowie com2BUS. Über com2BUS ist die Anbindung an TELENOT-Einbruchmelderzentralen der Produktfamilie hiplex oder an TELENOT-Übertragungseinrichtungen hiline1 vorgesehen.

Optional lässt sich das Netzteil um eine Türanzeige und eine zusätzliche akustische Störungssignalisierung per Summer ergänzen. Der Summer kann über eine Taste in der Türanzeige oder über die Reset-Taste zurückgesetzt werden. So lässt sich die Anzeige an die vorgesehene Installation anpassen, ohne sich ausschließlich auf die lokale LED-Signalisierung am Netzteil zu beschränken.

Kompakte Integration und praktische Servicefunktionen

Mit Abmessungen von 147 × 99 × 54 mm ist das NT1210 für definierte Montageplätze in passenden TELENOT-Gehäusen und auf geeigneten Einbauplatten vorgesehen. Dazu zählen unter anderem das Leergehäuse VTZ 3 GR100, UE-Leergehäuse der Typen GR80 und GR100 sowie die vorgesehenen Einbauplatten für GR104 und S110/S120.

Für Modernisierungen ist der zum NT 7500 identische Formfaktor besonders interessant. Er bietet einen hilfreichen Ausgangspunkt für die mechanische Planung. Eine automatische elektrische oder funktionale Austauschbarkeit ergibt sich daraus allerdings nicht: Schnittstellen, Leistungsbedarf und Anlagenkonfiguration müssen vor einem Austausch geprüft werden.

Auch die Gerätepflege ist berücksichtigt. Firmware-Updates sind über die USB-C-Buchse und über com2BUS möglich. Zusammen mit dem lokalen Ri-Test und der differenzierten Störungsmeldung entsteht eine serviceorientierte Ausstattung, die Facherrichter bei Instandhaltung und Systempflege unterstützt.

Einsatzbereiche und Vorteile für Facherrichter und Betreiber

Das TELENOT NT1210 Einbau-Netzteil richtet sich an professionelle Anwendungen, bei denen eine einfache Spannungsquelle nicht ausreicht. Typische Einsatzbereiche sind passend ausgelegte Gefahrenmeldeanlagen, Übertragungseinrichtungen und Zutrittskontrollsysteme. Im Mittelpunkt steht dabei die Verbindung von Energieversorgung, Akkuüberwachung und strukturierter Störungsweiterleitung.

Für Facherrichter bieten die definierten Montageplätze und die TELENOT-Systemanbindung konkrete Vorteile bei der Integrationsplanung. Betreiber profitieren von einer Versorgungslösung, die unterschiedliche Fehlerzustände erkennbar macht und eine gezielte Wartung unterstützt.

Die VdS-Klassifizierung und die genannten Normen liefern wichtige Auswahlkriterien. Ob die jeweilige Installation alle Anforderungen erfüllt, hängt jedoch stets von der korrekten Dimensionierung, dem Einbau und dem Zusammenspiel sämtlicher Anlagenkomponenten ab.

Technische Daten

– Produkt: TELENOT NT1210 Einbau-Netzteil
– Artikelnummer: 100046070
– Hersteller: TELENOT ELECTRONIC GMBH
– Produktbereich: Netzteile / Akkus / Batterien
– VdS-Klasse: C
– VdS-Kürzel: EV
– VdS-Nummer: G 124035
– EG-Konformitätszertifikat: 0786-CPR-21856
– Normen und Richtlinien: EN 54-4, EN 50131-6, Richtlinien des VdS und VDE 0833
– Versorgungsspannung: 230 V AC
– Zulässiger Netzspannungsbereich: 195–253 V AC
– Netzfrequenz: 50 Hz
– Leistungsaufnahme: maximal 19 W / 44 VA
– Spannungsausgänge: 2 überwachte Ausgänge, nominell 12 V DC
– Ausgangsspannungsbereich: 10,5–14,5 V DC
– Kurzzeitige Stromentnahme im Netzbetrieb ohne Akku: 1 A
– Kurzzeitige Stromentnahme im Netzbetrieb mit Akku: 1,6 A gesamt; 2 Ausgänge mit jeweils maximal 800 mA
– Kurzzeitige Stromentnahme im Akkubetrieb ohne Netz: 1,2 A
– Dimensionierung der Stromentnahme: abhängig von Überbrückungszeit und Akkukapazität; technische Beschreibung beachten
– Akku-Ladezeit auf 80 %: 24 Stunden bei VdS-Klasse B/C, 72 Stunden bei VdS-Klasse A
– Laderegelung: temperaturabhängige Nachregelung der Akku-Ladespannung
– Akkuüberwachung: Innenwiderstandsprüfung, Ri-Test
– Lokale Akkuprüfung: Ri-Test per Taste mit lokaler Anzeige des Ri-Wertes
– Akku-Schutzfunktionen: Tiefentladeschutz und Akku-Kurzschlussschutz
– Elektrische Schutzmerkmale: PELV und Überspannungsschutz an Ein- und Ausgängen
– Störungssignalisierung: Netz-, Akku- und Gerätestörungen über unterschiedliche LEDs und OC-Ausgänge
– Schnittstellen: TELENOT-Signalschnittstelle SVST/NOK, Signalschnittstelle gemäß EN 50131-6, com2BUS
– com2BUS-Anbindung: TELENOT-Einbruchmelderzentralen hiplex oder TELENOT-Übertragungseinrichtungen hiline1
– Optionale Ausstattung: Türanzeige und zusätzliche akustische Störungssignalisierung über rücksetzbaren Summer
– Firmware-Updates: über USB-C-Buchse und com2BUS möglich
– Geeignete Montageplätze: Leergehäuse VTZ 3 GR100; UE-Leergehäuse GR80 und GR100; Einbauplatte Verteiler / Netzteil / GR104; Einbauplatte Verteiler / Netzteil / S110/S120
– Umweltklasse: Klasse II gemäß VdS 2110
– Betriebstemperatur: −10 °C bis +55 °C
– Abmessungen B × H × T: 147 × 99 × 54 mm
– Formfaktor: identisch mit NT 7500

Fazit: Überwachte Stromversorgung mit abgestimmter Systemintegration

Das TELENOT NT1210 Einbau-Netzteil verbindet zwei überwachte 12-V-DC-Ausgänge mit temperaturabhängiger Akkuladung, gezielten Schutzfunktionen und vielseitiger Störungsweiterleitung. Die VdS-Klasse C, die Unterstützung der genannten Normen und die com2BUS-Anbindung machen es zu einer überzeugenden Wahl für passend geplante Sicherheitsinstallationen.

Wer eine kompakte Stromversorgung für professionelle Gefahrenmelde- oder Zutrittskontrolltechnik sucht, erhält mit der Artikelnummer 100046070 eine Lösung, die Energieversorgung und Diagnose gemeinsam berücksichtigt. Besonders wertvoll ist das Zusammenspiel aus Akkuüberwachung, lokaler Prüfmöglichkeit und TELENOT-Systemintegration – für eine fachgerecht ausgelegte Anlage mit klaren Servicewegen.
