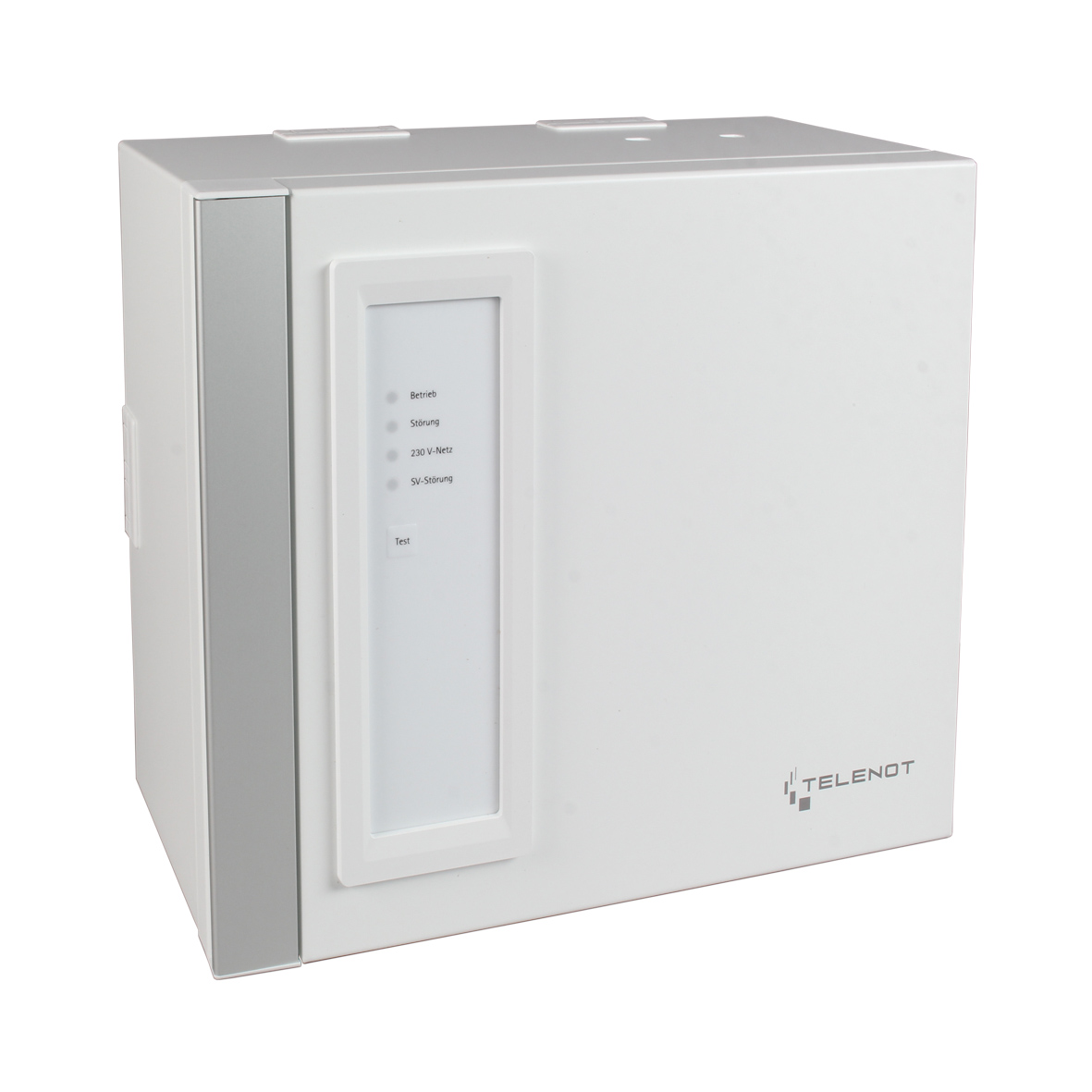

TELENOT hiline1 G80 / AZP – ÜE-Leergehäuse mit Bedien- und Anzeigeplatine, IP40, VdS-Umweltklasse II

Das TELENOT hiline1 G80 / AZP ist ein ÜE-Leergehäuse mit integrierter Bedien- und Anzeigeplatine für den strukturierten Aufbau von Übertragungstechnik. Der Hersteller TELENOT kombiniert ein pulverbeschichtetes Stahlblechgehäuse mit definierten Montageplätzen für Platinen, Erweiterungsmodule, Netzteil und WLAN-Adapter. Damit bietet das Gehäuse eine durchdachte Grundlage für die Zusammenstellung einer passenden Übertragungseinrichtung – übersichtlich, erweiterbar und auf eine fachgerechte Installation ausgelegt.

Mit der Artikelnummer 100071052, der Schutzart IP40 und der VdS-Umweltklasse II richtet sich dieses Zubehör für ÜE insbesondere an Errichter, Fachbetriebe und Betreiber sicherheitstechnischer Anlagen. Die verkehrsweiße Ausführung in RAL 9016 unterstützt eine dezente Integration in geeignete Innenbereiche.

TELENOT hiline1 G80 / AZP: Durchdachte Basis für Ihre Übertragungstechnik

Bei der Planung einer Übertragungseinrichtung zählt nicht nur die Auswahl der elektronischen Komponenten. Ebenso wichtig ist ein Gehäuse, das die vorgesehene Ausstattung aufnehmen kann und einen nachvollziehbaren Aufbau ermöglicht. Genau hier setzt das TELENOT hiline1 G80 / AZP an: Es stellt festgelegte Einbaupositionen für zentrale Baugruppen bereit und schafft damit eine klare Grundlage für die Projektierung.

Das Gehäuse bietet Montageplatz für zwei Platinen hiline1. Alternativ lassen sich nach der vorliegenden Produktbeschreibung Platinen mit universellem Montagefaktor berücksichtigen. Zusätzlich sind Plätze für ein Erweiterungsmodul CXB oder CXF, ein Netzteil NT1210 und einen WLAN-Adapter WLAN-2 vorgesehen. Ein Stellplatz für einen 12-V-Akku mit 12 Ah ergänzt das Raumkonzept.

Für die Praxis bedeutet das: Die wesentlichen Komponenten lassen sich innerhalb eines dafür vorgesehenen Gehäuses zusammenführen. Dies erleichtert die Vorbereitung einer passenden Anlagenkonfiguration und unterstützt einen geordneten, servicefreundlichen Aufbau.

Integrierte Bedien- und Anzeigeplatine als funktionaler Mehrwert

Anders als ein rein mechanisches Leergehäuse besitzt dieses Modell bereits eine eingebaute Bedien- und Anzeigeplatine. Damit steht eine wesentliche Komponente für das Bedien- und Anzeigekonzept der vorgesehenen Übertragungstechnik von Anfang an zur Verfügung.

Dieser Ausstattungsumfang ist besonders bei der Planung wichtig: Das Gehäuse muss nicht erst um eine separate Bedien- und Anzeigeplatine ergänzt werden. Welche Bedienmöglichkeiten und Anzeigen im konkreten Betrieb nutzbar sind, hängt von der eingesetzten Übertragungseinrichtung und der jeweiligen Systemkonfiguration ab.

Das TELENOT hiline1 G80 / AZP bleibt dabei ein Leergehäuse mit integrierter Bedien- und Anzeigeplatine, keine vollständig bestückte Übertragungseinrichtung. Die genannten Montage- und Stellplätze beschreiben die Aufnahmemöglichkeiten. Platinen, Erweiterungsmodul, Netzteil, WLAN-Adapter und Akku sind dadurch nicht automatisch als enthalten ausgewiesen.

Robustes Stahlblechgehäuse für geeignete Innenbereiche

Das Gehäuse besteht aus pulverbeschichtetem Stahlblech. Diese Materialwahl bietet eine stabile mechanische Grundlage für die Aufnahme der vorgesehenen Elektronik. Die Oberfläche in RAL 9016 Verkehrsweiß wirkt sachlich und unauffällig – passend für technische Installationen in gewerblichen und vergleichbaren Innenbereichen.

Die Schutzart IP40 kennzeichnet den Schutz gegen das Eindringen fester Fremdkörper ab einer Größe von 1 mm. Ein Schutz gegen Wasser ist mit dieser Schutzart nicht ausgewiesen. Bei der Auswahl des Montageorts sollten deshalb trockene, geeignete Innenbereiche berücksichtigt werden.

Zusätzlich ist das Gehäuse der Umweltklasse II gemäß VdS 2110 zugeordnet. Für eine fachgerechte Installation sind die tatsächlichen Umgebungsbedingungen und die Vorgaben der eingesetzten Systemkomponenten zu beachten. Ein ungeschützter Außeneinsatz lässt sich aus diesen Angaben nicht ableiten.

Optionale Sabotageerkennung für zusätzliche Überwachung

Für sicherheitsrelevante Installationen ist auch die Überwachung des Gehäuses von Bedeutung. Zur Sabotageerkennung beim Entfernen von der Montagefläche ist für dieses Modell ein Abreißmelder als Zubehör erhältlich.

Damit lässt sich die Gehäuseinstallation bei entsprechendem Bedarf um eine zusätzliche Überwachungsfunktion ergänzen. Der Abreißmelder ist besonders dann relevant, wenn das Sicherheitskonzept eine Erkennung des Ablösens von der Montagefläche vorsieht. Er gehört nicht zur beschriebenen Grundausstattung und sollte bei der Zusammenstellung der benötigten Komponenten gesondert eingeplant werden.

Die Produktangabe VdS-anerkannt, Zubehör der ÜE ordnet das Gehäuse dem Zubehörbereich der Übertragungseinrichtungen zu. Eine eigenständige numerische VdS-Anerkennungsnummer ist in den vorliegenden Angaben nicht genannt.

Technische Daten

– Produkt: TELENOT hiline1 G80 / AZP
– Artikelnummer: 100071052
– Hersteller: TELENOT ELECTRONIC GMBH
– Produkttyp: ÜE-Leergehäuse mit eingebauter Bedien- und Anzeigeplatine
– Produktbereich: Übertragungstechnik, Zubehör für ÜE
– VdS-Angabe: VdS-anerkannt, Zubehör der ÜE
– Attribut VdS-Nummer: Zubehör der ÜE; keine numerische Anerkennungsnummer angegeben
– Montageplätze für Platinen: 2 Platinen hiline1, alternativ Platinen mit universellem Montagefaktor
– Montageplatz für Erweiterungsmodul: 1 Modul CXB oder CXF
– Montageplatz für Netzteil: 1 Netzteil NT1210
– Montageplatz für WLAN-Adapter: 1 WLAN-Adapter WLAN-2
– Akku-Stellplatz: 1 Akku mit 12 V / 12 Ah
– Umweltklasse: Klasse II gemäß VdS 2110
– Schutzart: IP40
– Gehäusematerial: Stahlblech, pulverbeschichtet
– Abmessungen B × H × T: 310 × 275 × 152 mm
– Farbe: RAL 9016 Verkehrsweiß
– Optionales Zubehör: Abreißmelder zur Sabotageerkennung beim Entfernen von der Montagefläche

Einsatzbereiche und Vorteile für die Projektierung

Das ÜE-Leergehäuse eignet sich als Einbaugrundlage für kompatible Übertragungstechnik in sicherheitstechnischen Installationen. Typische Einsatzsituationen sind der Neuaufbau einer Übertragungseinrichtung sowie die Anpassung einer bestehenden Anlage, sofern Komponenten, Einbaubedingungen und Systemvorgaben zusammenpassen.

Sein besonderer Nutzen liegt in der Kombination aus integrierter Bedien- und Anzeigeplatine, mehreren vorgesehenen Montagepositionen und Akku-Stellplatz. Fachbetriebe können dadurch bereits in der Planungsphase gezielt berücksichtigen, welche Baugruppen im Gehäuse untergebracht werden sollen. Der vorgesehene Platz für ein CXB- oder CXF-Erweiterungsmodul unterstützt zudem die Planung einer entsprechend ausgestatteten Konfiguration.

Die Maße von 310 × 275 × 152 mm liefern eine konkrete Grundlage für die Abstimmung des Montageorts. Vor der Installation sollten zusätzlich der erforderliche Arbeitsraum, die Leitungsführung und die Zugänglichkeit für spätere Servicearbeiten berücksichtigt werden.

Fazit: TELENOT hiline1 G80 / AZP für einen klar strukturierten Anlagenaufbau

Das TELENOT hiline1 G80 / AZP bietet mehr als eine schlichte Gehäusehülle: Die integrierte Bedien- und Anzeigeplatine, die definierten Aufnahmeplätze und die optionale Ergänzung um einen Abreißmelder machen es zu einer durchdachten Basis für kompatible Übertragungseinrichtungen. Pulverbeschichtetes Stahlblech, IP40 und VdS-Umweltklasse II ergänzen das auf geeignete Innenbereiche ausgerichtete Konzept.

Wer TELENOT Zubehör für ÜE mit klar beschriebenen Einbaumöglichkeiten sucht, erhält mit der Artikelnummer 100071052 eine gezielt planbare Gehäuselösung. Entscheidend für die passende Auswahl sind die vorgesehene Komponentenbestückung, die Systemkompatibilität und die Anforderungen am Montageort.
