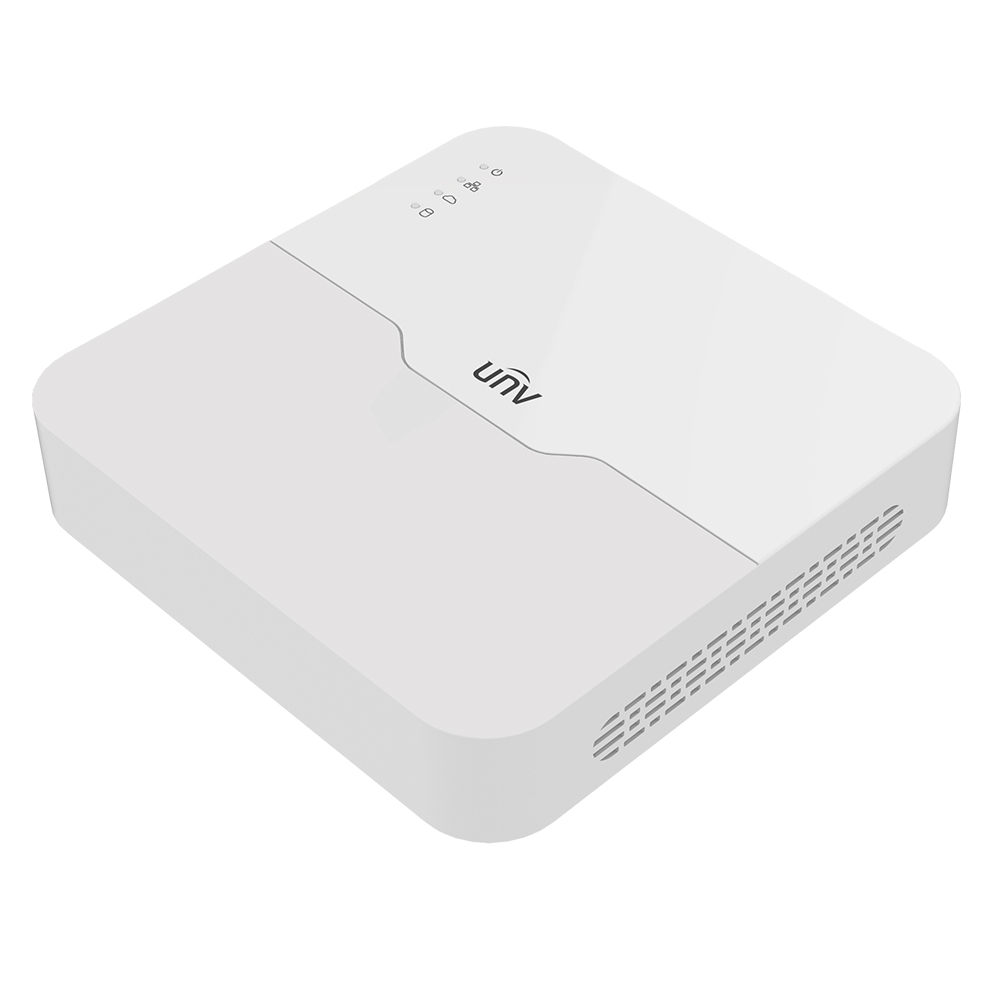

Uniview NVR501-04B-LP4: Leistungsstark & einfach mit PoE

Eine zuverlässige Videoüberwachung muss nicht kompliziert aufgebaut sein. Der Uniview NVR501-04B-LP4 vereint die Aufzeichnung und Verwaltung von bis zu vier IP-Kameras in einem kompakten Netzwerk-Videorekorder. Vier integrierte PoE-Ports vereinfachen die Kameraanbindung, während eine maximale Decodierauflösung von 16 Megapixeln und ein SATA-Anschluss für bis zu 16 TB Speicher eine leistungsfähige Grundlage schaffen.

Damit eignet sich der 4-Kanal-Rekorder für Ladengeschäfte, Büros, Werkstätten und private Grundstücke, auf denen wenige, gezielt platzierte Kameras die relevanten Bereiche abdecken. Sein Vorteil: Stromversorgung, Videoaufzeichnung und Kameraverwaltung lassen sich in einer übersichtlichen Lösung zusammenführen. Das reduziert die Zahl zusätzlicher Komponenten und erleichtert die Planung einer kompakten Überwachungsanlage.

Uniview NVR501-04B-LP4: Vier PoE-Ports für weniger Verkabelungsaufwand

Der Rekorder unterstützt vier IP-Kanäle und bietet vier integrierte PoE-Anschlüsse. Kompatible PoE-IP-Kameras erhalten ihre Stromversorgung direkt über das Netzwerkkabel, das zugleich die Videodaten überträgt. Eine separate Stromleitung zu jeder Kamera ist dadurch nicht erforderlich.

Das ist besonders praktisch, wenn an den vorgesehenen Montageorten keine Steckdosen vorhanden sind. Für kleinere Anlagen kann zudem ein zusätzlicher PoE-Switch entfallen. So entsteht eine klare Struktur: Die Kameras werden direkt mit dem Rekorder verbunden, der die Aufzeichnung zentral übernimmt.

Eine typische Installation könnte folgende Bereiche erfassen:

– den Haupteingang zur Dokumentation von Zutritten,
– die Verkaufsfläche oder einen zentralen Arbeitsbereich,
– einen Lagerraum mit Waren und Betriebsmitteln,
– den Hinterausgang oder die Zufahrt.

Für alle angeschlossenen Kameras steht ein PoE-Gesamtbudget von 50 Watt bereit. Entscheidend ist deshalb nicht nur die Anzahl der Kameras, sondern auch deren maximale Leistungsaufnahme. Modelle mit leistungsstarker Infrarotbeleuchtung oder zusätzlichen Funktionen können einen höheren Energiebedarf haben. Dieser sollte bereits bei der Auswahl berücksichtigt werden.

Neben den vier PoE-Anschlüssen verfügt der Uniview NVR501-04B-LP4 über einen separaten LAN-Port. Insgesamt stehen damit fünf RJ45-Anschlüsse zur Verfügung. Diese Aufteilung sorgt für eine übersichtliche Anbindung der Kameras und des Rekorders an das lokale Netzwerk.

Hochauflösende Bilder und effiziente Videokompression

Mit einer maximalen Decodierauflösung von 16 MP ist der Netzwerk-Videorekorder auf die Verarbeitung hochauflösender Videobilder ausgelegt. Detailreiche Aufnahmen können helfen, Vorgänge an Eingängen, Warenübergaben oder anderen wichtigen Punkten besser nachzuvollziehen.

Dabei gilt: Die maximale Decodierauflösung beschreibt nicht automatisch die Leistung bei gleichzeitiger Darstellung aller vier Kanäle. Welche Kombination aus Auflösung, Bildrate und parallel dargestellten Kamerabildern möglich ist, hängt von der jeweiligen Konfiguration ab. Ebenso ist die Decodierauflösung von der tatsächlichen Ausgabeauflösung eines angeschlossenen Monitors zu unterscheiden.

Für eine ausgewogene Einrichtung sollten Sie daher drei Faktoren gemeinsam betrachten:

– Bildqualität: Welche Details müssen im überwachten Bereich erkennbar sein?
– Bildrate: Wie flüssig müssen Bewegungen dargestellt und aufgezeichnet werden?
– Datenrate: Welche Bandbreite und Speicherkapazität stehen zur Verfügung?

Der Uniview NVR501-04B-LP4 unterstützt die Kompressionsverfahren H.264, H.265 und Ultra 265. Mit kompatiblen Kameras können effiziente Verfahren den Speicherbedarf und die benötigte Übertragungsbandbreite reduzieren. Wie groß die Einsparung tatsächlich ausfällt, hängt unter anderem vom Bildinhalt, der Bewegung im Aufnahmebereich und den gewählten Einstellungen ab.

Auch die Durchsatzgrenzen sollten in die Planung einfließen: Angegeben sind maximal 80 Mbps für eingehende und 64 Mbps für ausgehende Daten sowie ein maximaler Netzwerk-Datendurchsatz von 100 Mbps. Die Datenraten der angeschlossenen Kameras müssen entsprechend auf das System abgestimmt werden.

Bis zu 16 TB Speicher für passende Aufzeichnungszeiträume

Der integrierte SATA-Anschluss unterstützt eine Festplatte mit bis zu 16 TB Kapazität. Damit lässt sich der Speicher an unterschiedliche Anforderungen anpassen – etwa an die Aufzeichnung während der Geschäftszeiten oder an einen kontinuierlichen Betrieb.

Eine pauschale Angabe zur möglichen Speicherdauer wäre jedoch wenig aussagekräftig. Wie lange Aufnahmen verfügbar bleiben, hängt insbesondere von folgenden Punkten ab:

– Anzahl der aktiven Kameras,
– eingestellter Auflösung und Bildrate,
– verwendeter Kompression und tatsächlicher Datenrate,
– täglicher Aufzeichnungsdauer.

Eine hohe Festplattenkapazität schafft Reserven, ersetzt aber keine bedarfsgerechte Dimensionierung. Sinnvoll ist es, zuerst den benötigten Aufbewahrungszeitraum festzulegen und daraus den Speicherbedarf abzuleiten. Dabei sind auch die geltenden Datenschutzanforderungen zu berücksichtigen.

Für den dauerhaften Einsatz empfiehlt sich eine kompatible Festplatte, die für Videoüberwachungsanwendungen ausgelegt ist. Ob eine Festplatte zum jeweiligen Lieferumfang gehört, sollte vor dem Kauf geprüft werden.

Lokale Bildausgabe, USB und Audio sinnvoll nutzen

Für die lokale Bildausgabe stehen jeweils ein HDMI- und ein VGA-Anschluss zur Verfügung. Damit lässt sich ein geeigneter Monitor beispielsweise im Büro, am Empfang oder an einem geschützten Kontrollplatz anschließen. Welche Ausgabeauflösung nutzbar ist, richtet sich nach der Schnittstelle und der Gerätekonfiguration.

Ein USB-2.0-Port und ein USB-3.0-Port ergänzen die Ausstattung. Sie ermöglichen die Anbindung unterstützter Peripheriegeräte und Speichermedien.

Zusätzlich besitzt der Rekorder einen Audioeingang und einen Audioausgang. Passende Audiokomponenten können so in ein entsprechend geplantes System eingebunden werden. Audioaufzeichnungen erfordern besondere rechtliche Sorgfalt und sollten nicht ohne vorherige Prüfung der zulässigen Nutzung aktiviert werden.

Bis zu vier intelligente Kanäle bieten außerdem Möglichkeiten für unterstützte intelligente Überwachungsfunktionen. Welche Ereignisse und Auswertungen tatsächlich verfügbar sind, hängt von den eingesetzten Kameras, der Firmware und der jeweiligen Funktionsunterstützung ab. Benötigte Analysefunktionen sollten deshalb vor der Installation gezielt auf Kompatibilität geprüft werden.

Technische Daten des Uniview NVR501-04B-LP4 im Überblick

| Merkmal | Ausstattung |
|—|—|
| Hersteller | Uniview |
| Modell / Artikelnummer | NVR501-04B-LP4 |
| Gerätetyp | IP-Rekorder / Netzwerk-Videorekorder |
| IP-Kanäle gesamt | 4 |
| PoE-Ports | 4 |
| PoE-Gesamtbudget | 50 W |
| Separater LAN-Anschluss | 1 |
| RJ45-Anschlüsse gesamt | 5 |
| Maximaler Netzwerk-Datendurchsatz | 100 Mbps |
| Maximaler eingehender Datendurchsatz | 80 Mbps |
| Maximaler ausgehender Datendurchsatz | 64 Mbps |
| Maximale Decodierauflösung | 16 MP |
| Videokompression | H.264, H.265, Ultra 265 |
| SATA-Anschlüsse | 1 |
| Maximale Festplattenkapazität | 16 TB |
| Bildausgänge | 1 × HDMI, 1 × VGA |
| Audioanschlüsse | 1 Eingang, 1 Ausgang |
| USB-Anschlüsse | 1 × USB 2.0, 1 × USB 3.0 |
| Intelligente Kanäle | Maximal 4 |
| Spannungsversorgung | 48 V DC |
| Arbeitstemperatur | −10 bis +55 °C |
| NDAA-konform | Ja, laut ausgewiesener Angabe |

Für welche Einsatzbereiche eignet sich der Rekorder?

Seine Stärken spielt der Uniview NVR501-04B-LP4 vor allem dort aus, wo bis zu vier Kameraperspektiven ausreichen. Einzelhändler können Verkaufs- und Nebenflächen zentral erfassen. Kleinere Unternehmen erhalten eine strukturierte Lösung für Zugänge, Lager und ausgewählte Betriebsbereiche. Im privaten Umfeld lassen sich beispielsweise Einfahrten und Grundstückszugänge in ein gemeinsames Aufzeichnungssystem integrieren.

Wichtig ist eine vorausschauende Planung: Wer absehbar mehr als vier Kameras benötigt, sollte die Kanalbegrenzung bereits bei der Geräteauswahl berücksichtigen. Für bewusst kompakt gehaltene Anlagen bietet die Kombination aus integrierter PoE-Versorgung, hochauflösender Decodierung und flexibel dimensionierbarem Speicher dagegen eine passende Grundlage.

Die ausgewiesene NDAA-Konformität kann für Beschaffungsvorhaben mit entsprechenden Anforderungen relevant sein. Sie ersetzt jedoch nicht die Prüfung weiterer projektspezifischer, technischer oder rechtlicher Vorgaben.

Fazit: Kompakte Videoüberwachung mit klarer Systemstruktur

Der Uniview NVR501-04B-LP4 ist eine durchdachte Lösung für Überwachungsanlagen mit bis zu vier kompatiblen IP-Kameras. Seine vier PoE-Ports mit insgesamt 50 Watt Leistungsbudget vereinfachen die Installation. Die maximale 16-MP-Decodierauflösung, moderne Kompressionsverfahren und bis zu 16 TB Festplattenspeicher ermöglichen eine bedarfsgerechte Abstimmung von Bildqualität und Aufzeichnungsdauer.

Wer Kameraleistung, Datenraten und Speicherbedarf sorgfältig aufeinander abstimmt, erhält mit dem Uniview NVR501-04B-LP4 eine leistungsfähige zentrale Basis für eine übersichtliche IP-Videoüberwachung.
