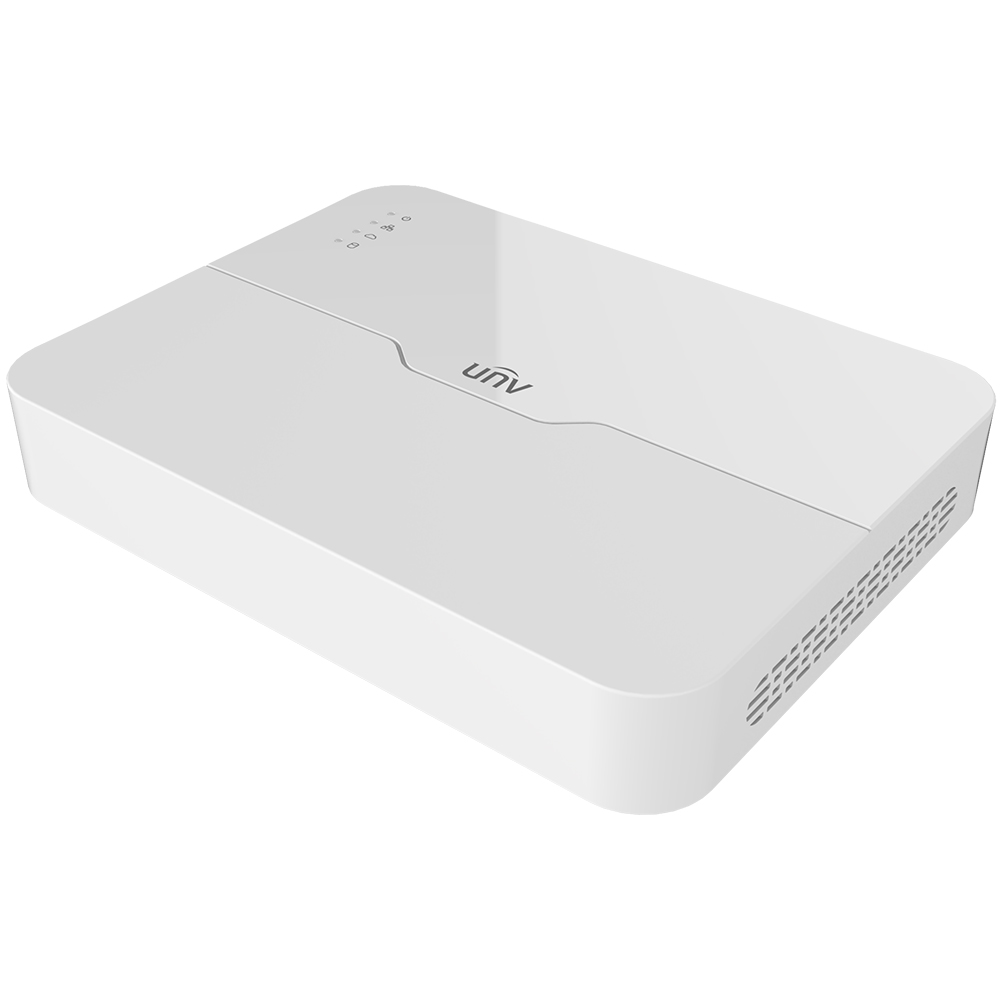

Uniview NVR301-16LS3-P8: Kraftvoll & effizient mit 8 PoE

Mehrere Kameras, unterschiedliche Überwachungsbereiche und eine zentrale Aufzeichnung: Der Uniview NVR301-16LS3-P8 bringt diese Anforderungen in einem kompakten Netzwerk-Videorekorder zusammen. Mit bis zu 16 IP-Kanälen, acht integrierten PoE-Ports und einer Decodierung bis 4K bietet er eine vielseitige Grundlage für die Videoüberwachung in Geschäften, Büros, Werkstätten und privaten Immobilien.

Seine Stärke liegt im Zusammenspiel aus einfacher Kameraanbindung, effizienter Videokompression und flexibler Erweiterbarkeit. Acht kompatible IP-Kameras lassen sich direkt am Rekorder anschließen und über dasselbe Netzwerkkabel mit Strom versorgen. Weitere Kameras können über die vorhandene Netzwerkinfrastruktur eingebunden werden. So entsteht eine übersichtliche Überwachungszentrale, die sich an unterschiedliche Standorte und wachsende Anforderungen anpassen lässt.

Uniview NVR301-16LS3-P8: 16 IP-Kanäle für eine zentrale Übersicht

Wer Eingänge, Verkaufsflächen, Lagerzonen oder Zufahrten überwachen möchte, benötigt häufig mehr als eine einzelne Kamera. Der Uniview NVR301-16LS3-P8 bündelt bis zu 16 IP-Kameras in einer zentralen Aufzeichnungslösung. Das erleichtert den Aufbau eines zusammenhängenden Systems und schafft eine gemeinsame Basis für die Verwaltung der Kamerabilder.

Dabei ist zwischen der Kanalzahl und den direkten Kameraanschlüssen zu unterscheiden: Die 16 IP-Kanäle stehen für die maximal einbindbare Anzahl an Kameras. Acht davon können über die integrierten PoE-Ports angeschlossen werden. Für zusätzliche Kameras wird eine geeignete Netzwerkinfrastruktur benötigt, einschließlich einer passenden Stromversorgung, beispielsweise über einen zusätzlichen PoE-Switch.

Diese Aufteilung ist besonders praktisch, wenn eine Anlage schrittweise wachsen soll. Zunächst lassen sich die wichtigsten Bereiche abdecken; später können weitere Kameras ergänzt werden, solange Kanalzahl, Bandbreite und Speicherkapazität ausreichen.

Acht PoE-Ports reduzieren den Verkabelungsaufwand

Die integrierten PoE-Anschlüsse übertragen Videodaten und elektrische Energie über dasselbe Netzwerkkabel. Bei kompatiblen Kameras entfällt dadurch häufig eine separate Stromleitung zum Montageort. Das vereinfacht die Installation insbesondere an Stellen, an denen keine Steckdose in unmittelbarer Nähe vorhanden ist.

Für alle acht PoE-Ports zusammen steht ein Gesamtbudget von 75 Watt bereit. Entscheidend ist deshalb nicht allein, wie viele Kameras angeschlossen werden, sondern wie hoch deren gemeinsamer Energiebedarf ausfällt.

Bei der Planung sollten Sie insbesondere berücksichtigen:

– den maximalen Leistungsbedarf jeder angeschlossenen Kamera,
– zusätzliche Verbraucher wie Infrarotbeleuchtung oder weitere Kamerafunktionen,
– ausreichende Leistungsreserven für wechselnde Betriebsbedingungen.

Die 75 Watt sind als gemeinsames Budget zu verstehen, nicht als Leistung pro Anschluss. Werden die Kameras passend ausgewählt, bietet die direkte PoE-Anbindung eine aufgeräumte und installationsfreundliche Lösung.

4K-Decodierung und effiziente Videokompression

Der Uniview NVR301-16LS3-P8 unterstützt eine Decodierungsauflösung bis 4K. Damit schafft er die Voraussetzung für die Verarbeitung hochauflösender Videobilder zur detailreichen Darstellung. Wie gut sich einzelne Bildbereiche tatsächlich beurteilen lassen, hängt jedoch auch von Kameraauflösung, Objektiv, Beleuchtung und eingestellter Bitrate ab.

Wichtig für die Dimensionierung: 4K-Decodierung bedeutet nicht, dass alle 16 Kanäle gleichzeitig in 4K decodiert werden können. Die verfügbare Decodierleistung richtet sich nach der Kombination aus Auflösung, Bildrate und Anzahl der gleichzeitig dargestellten Streams.

Für die Kompression unterstützt der Rekorder H.264, H.265 und Ultra 265. Diese Auswahl ermöglicht es, die Aufzeichnung an kompatible Kameras und unterschiedliche Speicheranforderungen anzupassen. Effiziente Kompression kann den Bedarf an Netzwerkbandbreite und Festplattenspeicher reduzieren.

Ultra 265 ist insbesondere in entsprechend kompatiblen Uniview-Systemen interessant. Die tatsächliche Einsparung hängt unter anderem vom Bildinhalt und den gewählten Einstellungen ab. Ziel sollte daher eine ausgewogene Konfiguration sein: ausreichend Bildqualität für den jeweiligen Überwachungszweck bei sinnvoll begrenztem Datenvolumen.

Lokale Aufzeichnung mit bis zu 10 TB Speicher

Für die Speicherung der Videoaufnahmen besitzt der Rekorder einen SATA-Anschluss. Dieser unterstützt eine Festplatte mit bis zu 10 TB Kapazität. Damit lässt sich eine lokale Aufzeichnungslösung für mehrere Kamerakanäle realisieren.

Wie lange die Aufnahmen verfügbar bleiben, kann nicht allein aus der Festplattengröße abgeleitet werden. Maßgeblich sind:

– die Anzahl der aufzeichnenden Kameras,
– deren Auflösung und Bildrate,
– die durchschnittlichen Videobitraten,
– das verwendete Kompressionsverfahren,
– der konfigurierte Aufzeichnungsmodus.

Wer eine bestimmte Aufbewahrungsdauer erreichen möchte, sollte den erwarteten Speicherbedarf vorab berechnen. Eine geeignete Überwachungsfestplatte empfiehlt sich besonders für den dauerhaften Aufzeichnungsbetrieb. Effiziente Kompression hilft zusätzlich, die vorhandene Kapazität wirtschaftlich zu nutzen.

Anschlüsse und Bandbreite sinnvoll einplanen

Für die lokale Bildausgabe stehen jeweils ein HDMI- und ein VGA-Anschluss bereit. Dadurch lässt sich der Uniview NVR301-16LS3-P8 sowohl mit modernen Monitoren als auch mit vorhandener VGA-Anzeigetechnik verbinden. Die maximale Ausgabeauflösung ist dabei gesondert von der Decodierungsauflösung zu betrachten.

Zwei USB-2.0-Anschlüsse ermöglichen die Nutzung unterstützter Peripheriegeräte und Speichermedien. Ein Audioausgang ergänzt die Ausstattung.

Die Netzwerkanbindung erfolgt über einen LAN-Port. Zusammen mit den acht PoE-Anschlüssen verfügt das Gerät über insgesamt neun RJ45-Ports. Für die Systemplanung sind vor allem die zulässigen Datenraten entscheidend: Der maximale eingehende Datendurchsatz beträgt 64 Mbit/s, der ausgehende 48 Mbit/s.

Die Summe der eingehenden Kamerastreams muss innerhalb der verfügbaren Eingangsbandbreite bleiben. Gerade bei vielen hochauflösenden Kameras lohnt es sich daher, Auflösung, Bildrate und Bitrate gezielt auf den Überwachungszweck abzustimmen. Die maximale Kanalzahl allein sagt noch nicht aus, welche Stream-Konfiguration sich vollständig nutzen lässt.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | Uniview |
| Modell | NVR301-16LS3-P8 |
| Gerätetyp | IP-Rekorder / Netzwerk-Videorekorder |
| Farbe | Weiß |
| IP-Kanäle | Bis zu 16 |
| Integrierte PoE-Ports | 8 |
| PoE-Gesamtbudget | 75 W |
| RJ45-Ports gesamt | 9, davon 1 LAN-Port |
| Maximaler Netzwerk-Datendurchsatz | 100 Mbit/s |
| Maximaler eingehender Datendurchsatz | 64 Mbit/s |
| Maximaler ausgehender Datendurchsatz | 48 Mbit/s |
| Maximale Decodierungsauflösung | 4K |
| Videokompression | H.264, H.265, Ultra 265 |
| Intelligente Kanäle | Maximal 4, abhängig von kompatiblen Kameras und Systemkonfiguration |
| SATA-Anschlüsse | 1 |
| Maximale Festplattenkapazität | 10 TB |
| Monitorausgänge | 1 × HDMI, 1 × VGA |
| Audioausgänge | 1 |
| USB-Anschlüsse | 2 × USB 2.0 |
| Spannungsversorgung | 52 V DC |
| Maximale Stromaufnahme laut Geräteangabe | 1.800 mA |
| Maximale Leistungsaufnahme laut Geräteangabe | 9 W; PoE-Leistungsabgabe separat berücksichtigen |
| Arbeitstemperatur | −10 bis +55 °C |

Für die Energiebilanz der gesamten Installation darf die angegebene Leistungsaufnahme des Rekorders nicht mit dem Verbrauch inklusive angeschlossener PoE-Kameras gleichgesetzt werden. Deren Leistungsbedarf ist zusätzlich einzubeziehen.

Flexible Einsatzmöglichkeiten für Gewerbe und private Immobilien

Im Einzelhandel lassen sich mit dem Rekorder beispielsweise Verkaufsraum, Eingang und Lager zentral erfassen. In Bürogebäuden kommen Zugangsbereiche und geeignete gemeinsam genutzte Flächen infrage. Werkstätten und kleinere Gewerbestandorte profitieren von der Möglichkeit, direkt angeschlossene PoE-Kameras mit weiteren Netzwerkkameras zu kombinieren.

Auch größere private Immobilien mit mehreren Zugängen oder Nebengebäuden können von dieser Anschlussstruktur profitieren. Voraussetzung bleibt eine zum Standort passende Planung, die neben der Technik auch die geltenden Datenschutzanforderungen berücksichtigt.

Bis zu vier intelligente Kanäle eröffnen zusätzlichen Spielraum für kompatible Analysefunktionen. Welche Ereignisse tatsächlich ausgewertet werden können, hängt von den eingesetzten Kameras und der konkreten Systemkonfiguration ab. Aus der Anzahl intelligenter Kanäle allein lässt sich keine bestimmte Analysefunktion ableiten.

Fazit: Uniview NVR301-16LS3-P8 als durchdachte Überwachungszentrale

Der Uniview NVR301-16LS3-P8 ist eine überzeugende Lösung für Anwender, die bis zu 16 IP-Kameras zentral aufzeichnen und bis zu acht kompatible Kameras direkt per PoE anbinden möchten. Seine Kombination aus 4K-Decodierung, flexiblen Kompressionsverfahren und lokaler Speicherung mit bis zu 10 TB bietet eine solide technische Grundlage.

Den größten Nutzen entfaltet der Rekorder in einer sorgfältig abgestimmten Installation: Werden PoE-Budget, Kamerabitraten und Speicherbedarf gemeinsam geplant, entsteht ein übersichtliches und bedarfsgerecht erweiterbares Videoüberwachungssystem mit reduziertem Verkabelungsaufwand.
