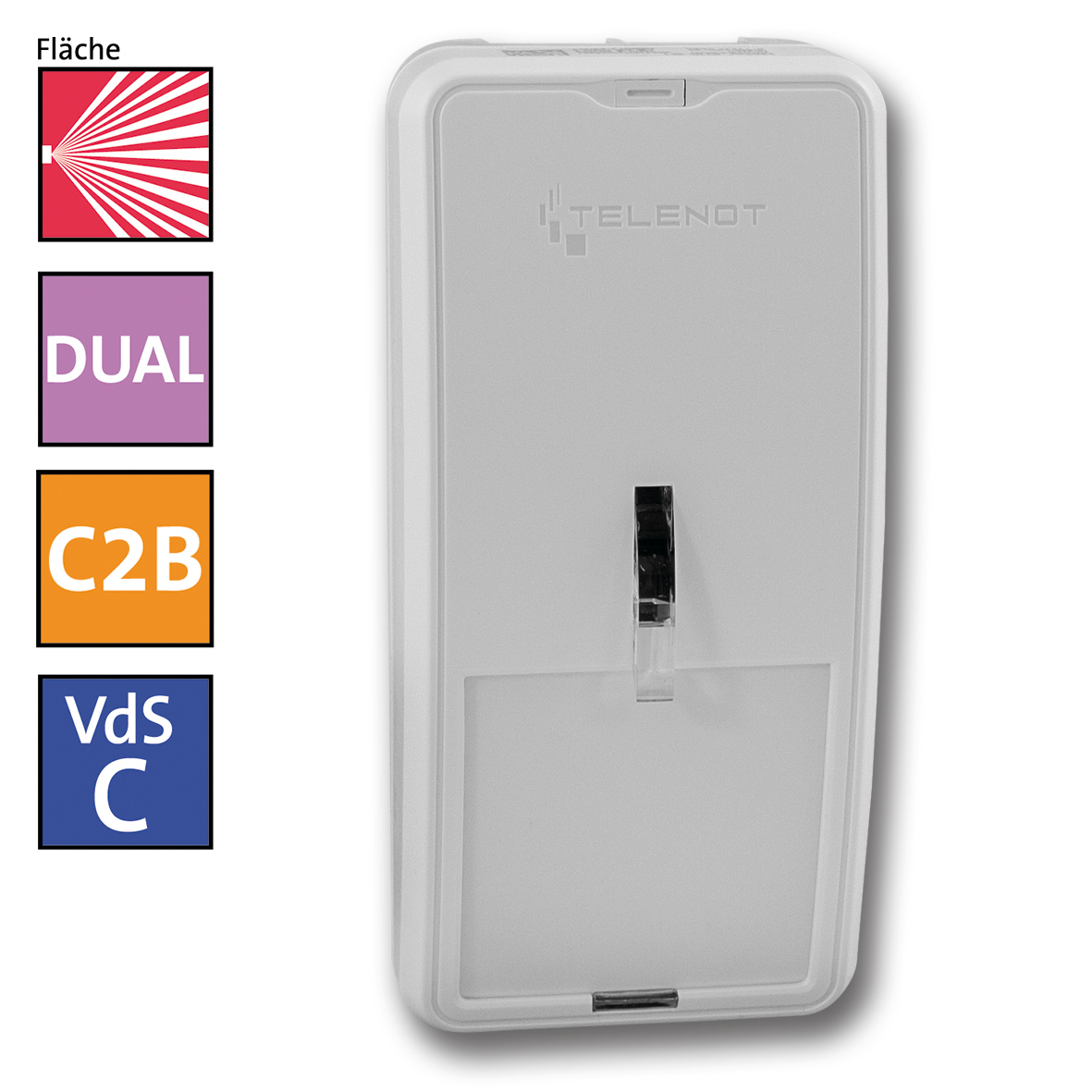

TELENOT histar DUAL 1012AM-C2B Infrarot-Mikrowellen-Bewegungsmelder mit 24,125 GHz, com2BUS und VdS-Klasse C

TELENOT Bewegungsmelder histar DUAL – zuverlässige Innenraumüberwachung mit zwei Detektionsverfahren

Der TELENOT Bewegungsmelder histar DUAL 1012AM-C2B verbindet passive Infrarottechnik mit einem Mikrowellen-Detektor für die anspruchsvolle Überwachung von Innenräumen. Die Kombination zweier physikalisch unterschiedlicher Erfassungsverfahren ermöglicht eine differenzierte Bewertung von Bewegungen. Zusammen mit der mikroprozessorgesteuerten SNAP-Signalverarbeitung bietet der Melder zuverlässige Detektionseigenschaften und eine hohe Sicherheit gegenüber Falschalarmen.

Mit com2BUS-Anschluss, einer Mikrowellenfrequenz von 24,125 GHz und der Einstufung in VdS-Klasse C eignet sich dieses Modell für Sicherheitskonzepte mit erhöhten Anforderungen. Die Erfüllung der EN 50131-2-4, Grad 3, ergänzt seine sicherheitstechnische Qualifikation. Das moderne, kompakte Gehäuse ermöglicht zugleich eine dezente Integration in unterschiedliche Raumgestaltungen.

Wie der Bewegungsmelder histar DUAL Bewegungen erkennt

Infrarot-Erfassung mit Spiegeloptik und digitalem Pyroelement

Der passive Infrarotbereich des Melders erfasst über eine Spiegeloptik Wärmestrahlung in dem Wellenlängenbereich, den auch der menschliche Körper abstrahlt. Ein digitales Pyroelement bildet dabei einen wesentlichen Bestandteil der Signalerfassung. Bewegt sich eine Person durch den überwachten Bereich, entstehen Veränderungen, die der Melder auswerten kann.

Für eine zuverlässige Innenraumüberwachung ist jedoch nicht nur das Erkennen eines Signals entscheidend. Ebenso wichtig ist es, alarmrelevante Vorgänge von Störeinflüssen zu unterscheiden. Genau hier setzt die elektronische Signalverarbeitung des histar DUAL an.

Mikrowellentechnik nach dem Dopplerprinzip

Ergänzend zur Infrarottechnik arbeitet ein Mikrowellen-Detektor mit 24,125 GHz. Er erkennt Bewegungen nach dem Dopplerprinzip und liefert damit eine zusätzliche Informationsgrundlage, die unabhängig von der erfassten Wärmestrahlung entsteht.

Ein Mikrocontroller verknüpft die Signale beider Systeme. Der entscheidende Vorteil der DUAL-Technologie liegt somit in der kombinierten Bewertung unterschiedlicher physikalischer Merkmale. Statt Bewegungen ausschließlich anhand eines einzelnen Erfassungsverfahrens zu beurteilen, nutzt der Melder die Informationen aus PIR- und Mikrowellentechnik für seine Auswertung.

SNAP-Technologie für hohe Falschalarmsicherheit

Die SNAP-Technologie – Selective Neuron Algorithm with Powermanagement – übernimmt die mikroprozessorgesteuerte Signalverarbeitung. Im Zusammenspiel mit dem digitalen Pyroelement unterstützt sie eine präzise Unterscheidung zwischen Alarmkriterien und Störungen.

Für Betreiber einer Einbruchmeldeanlage ist diese Eigenschaft besonders wertvoll: Unerwünschte Alarme können Betriebsabläufe unterbrechen, Kontrollaufwand verursachen und das Vertrauen in eine Sicherheitslösung beeinträchtigen. Eine hohe Falschalarmsicherheit trägt deshalb wesentlich zum praktischen Nutzen der Überwachung bei.

Der Bewegungsmelder histar DUAL verbindet diese differenzierte Signalauswertung mit einem auf geringen Stromverbrauch ausgelegten Betrieb. Damit stehen zuverlässige Erkennung und energieeffiziente Technik nicht im Widerspruch, sondern sind Teil desselben Produktkonzepts.

Gepulste Mikrowelle und bedarfsgerechter Betrieb

Ein besonderes Merkmal ist die gepulste Arbeitsweise des Mikrowellen-Detektors. Sie reduziert die Stromaufnahme gegenüber vergleichbaren Meldern mit höherem Energiebedarf. Das integrierte Powermanagement ergänzt diesen Ansatz und unterstützt einen sparsamen Betrieb innerhalb der Sicherheitsanlage.

Im unscharfen Zustand wird die Mikrowelle abgeschaltet. In dieser Betriebsphase erfolgt daher keine Mikrowellenaussendung durch den Melder. Die aktive Nutzung der Mikrowellentechnik wird so auf den vorgesehenen Überwachungsbetrieb abgestimmt.

Ein weiterer Vorteil für moderne Gebäude: Nach den vorliegenden Produktangaben ist eine Beeinflussung von WLAN-Netzen durch die gepulste Mikrowelle ausgeschlossen. Das ist insbesondere in Büroflächen und anderen Innenbereichen relevant, in denen drahtlose Datennetze zum täglichen Betrieb gehören.

com2BUS-Anbindung und qualifizierte Sicherheitstechnik

Der TELENOT histar DUAL 1012AM-C2B wird über com2BUS-Technik angeschlossen. Damit ist er für die Einbindung in eine entsprechend kompatible Sicherheitsanlage vorgesehen. Bei der Planung sind die Systemkompatibilität sowie die jeweiligen Anschluss- und Installationsvorgaben zu berücksichtigen.

Die Einstufung in VdS-Klasse C unter der VdS-Nummer G 125018 bietet eine wichtige Orientierung für die Auswahl eines geeigneten Melders. Hinzu kommt die Erfüllung der EN 50131-2-4, Grad 3, einer Norm für kombinierte Passiv-Infrarot- und Mikrowellenmelder.

Diese Angaben unterstützen Fachplaner, Errichter und Betreiber bei der Auswahl von Komponenten für anspruchsvolle Einbruchmeldekonzepte. Die Qualifikation des einzelnen Melders ersetzt dabei nicht die fachgerechte Planung und Ausführung der gesamten Anlage.

Technische Daten

– Hersteller: TELENOT
– Produktbezeichnung: histar DUAL 1012AM-C2B
– Artikelnummer: 100033915
– Produkttyp: Infrarot-Mikrowellen-Bewegungsmelder
– Einsatzbereich: Überwachung von Innenräumen
– Detektionstechnologie: DUAL-Technologie mit passivem Infrarot und Mikrowelle
– Infrarot-Erfassung: Spiegeloptik und digitales Pyroelement
– Mikrowellen-Erfassung: Dopplerprinzip
– Mikrowellenfrequenz: 24,125 GHz
– Angegebener Mikrowellenstandard: ETSI EN 300440
– Mikrowellenbetrieb: Gepulst; Abschaltung bei unscharfem Melder
– Signalverarbeitung: Mikroprozessorgesteuerte SNAP-Technologie
– SNAP: Selective Neuron Algorithm with Powermanagement
– Anschlusstechnik: com2BUS
– VdS-Klasse: C
– VdS-Kürzel: IM
– VdS-Nummer: G 125018
– Europäische Norm: EN 50131-2-4, Grad 3
– Gehäusegestaltung: Moderne, kompakte Bauform

Einsatzbereiche und Vorteile für die Praxis

Der Melder ist für die Innenraumüberwachung konzipiert. Mögliche Einsatzbereiche sind beispielsweise Büros, Verkaufsräume, Verwaltungsbereiche oder andere gewerblich genutzte Innenräume, sofern die konkreten Umgebungs- und Installationsbedingungen den Herstellervorgaben entsprechen.

Besonders interessant ist das Modell für Anwender, die eine Kombination aus qualifizierter Sicherheitstechnik, hoher Falschalarmsicherheit und unauffälliger Gestaltung suchen. Seine kleine Bauform erleichtert die optische Einbindung in bestehende Raumkonzepte. Das moderne Gehäusedesign ist damit nicht nur ein gestalterisches Detail, sondern ein Vorteil in repräsentativen oder kundenorientierten Bereichen.

Das Wertversprechen liegt im Zusammenspiel der Funktionen: Zwei Erfassungsverfahren liefern unterschiedliche Signalinformationen, SNAP übernimmt deren differenzierte Verarbeitung, und das Powermanagement unterstützt einen verbrauchsarmen Betrieb. Die com2BUS-Anbindung ergänzt dieses Gesamtpaket um die vorgesehene Integration in kompatible Sicherheitssysteme.

Fazit: Bewegungsmelder histar DUAL für anspruchsvolle Sicherheitskonzepte

Der Bewegungsmelder histar DUAL 1012AM-C2B von TELENOT bietet eine durchdachte Kombination aus PIR- und Mikrowellentechnik, intelligenter Signalverarbeitung und kompakter Gestaltung. VdS-Klasse C, EN 50131-2-4 Grad 3 und der com2BUS-Anschluss machen ihn zu einer überzeugenden Komponente für die professionelle Innenraumüberwachung.

Wer einen Infrarot-Mikrowellen-Bewegungsmelder mit hoher Falschalarmsicherheit, gepulstem Mikrowellenbetrieb und bedarfsgerechter Abschaltung sucht, erhält mit der Artikelnummer 100033915 eine leistungsfähige Lösung für entsprechend geplante Einbruchmeldeanlagen.
