Jablotron JA-150TX-UNI Funk-Universaltransmitter mit 868,1 MHz, EN 50131 Grad 2 und 3-V-CR123A-Batterieversorgung

Jablotron JA-150TX-UNI: Funk-Universaltransmitter für die flexible Melderintegration

Der Jablotron JA-150TX-UNI erweitert die Möglichkeiten Ihrer Alarmanlage: Der Funk-Universaltransmitter dient dazu, geeignete verdrahtete Melder beziehungsweise deren Ausgangssignale in ein kompatibles Jablotron-Funksystem einzubinden. Als Funk-Erweiterung der Serie JA-100 ist er besonders interessant, wenn vorhandene Meldetechnik weitergenutzt oder eine zusätzliche Detektionslösung ohne durchgängige Signalleitung zur Alarmzentrale integriert werden soll.

Die Funkkommunikation erfolgt auf 868,1 MHz. Für die Spannungsversorgung des Transmitters kommt eine 3-V-Batterie des Typs CR123A zum Einsatz. Die Ausführung ohne eigenes Gehäuse eröffnet Möglichkeiten für eine platzsparende Integration in eine geeignete Melder- oder Installationsumgebung. Mit der angegebenen Einstufung nach EN 50131 Grad 2 eignet sich das Modul für entsprechend geplante Einbruchmeldelösungen, bei denen eine fachgerechte Installation und passende Systemkomponenten entscheidend sind.

Jablotron JA-150TX-UNI als Schnittstelle zwischen Meldetechnik und Funkalarm

Nicht jede Überwachungsaufgabe lässt sich mit einem standardmäßigen Funkmelder optimal lösen. Manchmal ist bereits ein geeigneter verdrahteter Melder vorhanden; in anderen Fällen erfordert der Einsatzort eine besondere Detektionstechnik. Hier bietet ein Funk-Universaltransmitter einen praktischen Ansatz: Er übernimmt die Funkanbindung eines geeigneten angeschlossenen Signalgebers an das Alarmsystem.

Der wesentliche Vorteil liegt in der Trennung von Detektion und Signalübertragung. Der angeschlossene Melder übernimmt seine jeweilige Überwachungsaufgabe, während der JA-150TX-UNI die Schnittstelle zur Funkkommunikation bereitstellt. So lassen sich unterschiedliche Anforderungen gezielter umsetzen, ohne die gesamte Melderauswahl allein auf Geräte mit bereits integrierter Funktechnik beschränken zu müssen.

Wichtig ist dabei: „Universal“ bedeutet nicht, dass jeder beliebige Melder ohne Prüfung angeschlossen werden kann. Die elektrischen Eigenschaften, die Anschlussart sowie die Anforderungen an Versorgung und Sabotageüberwachung müssen zum vorgesehenen Aufbau passen. Die konkrete Eignung ist anhand der aktuellen Herstellerunterlagen und der jeweiligen Systemkonfiguration zu prüfen.

Weniger Verkabelungsaufwand bei Nachrüstung und Erweiterung

Besonders bei bestehenden Gebäuden kann eine neue Signalleitung zwischen Melderstandort und Alarmzentrale aufwendig sein. Kabelwege müssen geplant, Oberflächen geöffnet oder zusätzliche Installationskanäle angebracht werden. Eine geeignete Funkanbindung kann diesen Aufwand reduzieren und die Erweiterung einer bestehenden Alarmanlage erleichtern.

Der Jablotron JA-150TX-UNI Funk-Universaltransmitter ist deshalb eine interessante Lösung für Projekte, bei denen eine diskrete Installation und die Nutzung vorhandener Infrastruktur im Vordergrund stehen. Die lokale Verbindung zwischen Melder und Transmitter bleibt erforderlich; eine durchgängige verdrahtete Signalstrecke zur Zentrale kann bei passender Systemauslegung jedoch entfallen.

Das schafft Vorteile für Modernisierungen, Umbauten und bedarfsgerechte Erweiterungen. Ob im Wohngebäude, im Büro oder in einem kleineren Gewerbeobjekt: Entscheidend sind stets die Kompatibilität der Komponenten, eine geeignete Funkverbindung und die fachliche Planung des Sicherheitskonzepts.

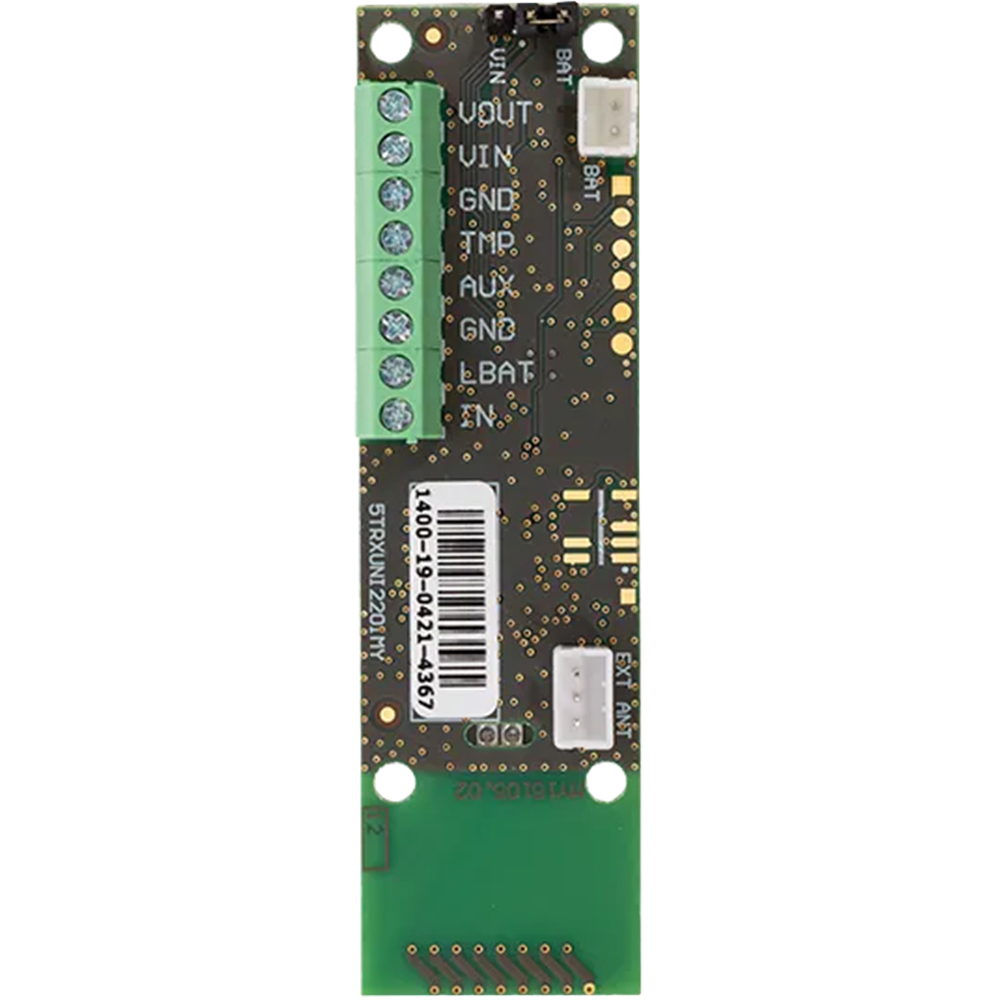

Offene Bauform für die Integration in geeignete Gehäuse

Der JA-150TX-UNI wird ohne eigenes Gehäuse ausgeführt. Diese Bauweise unterscheidet ihn von vollständig gekapselten Funkmeldern und macht ihn zu einer Integrationskomponente für entsprechend vorbereitete Anwendungen.

Bei ausreichendem Platz und geeigneten Einbaubedingungen lässt sich das Modul in eine passende Gehäuseumgebung aufnehmen. Dadurch kann eine separate sichtbare Installation vermieden werden. Gleichzeitig verlangt diese Ausführung eine sorgfältige Montage: Elektronik, Batterie und Anschlüsse müssen gegen mechanische Einflüsse und ungeeignete Umgebungsbedingungen geschützt sein.

Auch die Funkübertragung ist bei der Gehäusewahl zu berücksichtigen. Metallische Umgebungen oder ungünstige Montagepositionen können die Funkverbindung beeinflussen. Vor der endgültigen Inbetriebnahme sollte daher die Eignung des Installationsorts geprüft werden. Die offene Bauform ist ausdrücklich nicht mit einer wettergeschützten Ausführung gleichzusetzen.

Batterieversorgung und EN 50131 Grad 2 im Überblick

Die Versorgung über eine CR123A-Batterie mit 3 V ermöglicht den Betrieb des Transmitters ohne separate netzgebundene Versorgung am Modul. Das erleichtert die Planung an Standorten, an denen keine passende Stromversorgung für den Transmitter vorhanden ist.

Dabei ist zwischen dem Energiebedarf des Funkmoduls und dem des angeschlossenen Melders zu unterscheiden. Aus der Batterieversorgung des JA-150TX-UNI lässt sich nicht ableiten, dass ein externer Melder automatisch mitversorgt wird. Dessen Versorgungsanforderungen sind gesondert zu berücksichtigen.

Die angegebene Klassifizierung EN 50131 Grad 2 bietet einen wichtigen Orientierungspunkt für die Planung einer Einbruchmeldeanlage. Sie ersetzt allerdings nicht die Bewertung des Gesamtsystems. Damit eine Anlage die vorgesehenen Anforderungen erfüllt, müssen auch Zentrale, Melder, Montage, Überwachung und Konfiguration entsprechend aufeinander abgestimmt sein.

Technische Daten

– Hersteller: Jablotron
– Artikelnummer: JA-150TX-UNI
– Serie: JA-100
– Gerätetyp: Transmitter, Funk-Erweiterung
– Funktion: Funk-Universaltransmitter zur Einbindung geeigneter externer Meldersignale
– Funkfrequenz: 868,1 MHz
– Spannungsversorgung: 1 × Batterie 3 V CR123A
– Maximaler Stromverbrauch: 50 mA
– Arbeitstemperatur: −10 bis +40 °C
– EN 50131 – Sicherheitsgrad: 2
– Gehäuseausführung: Ohne Gehäuse
– Produktkategorie: Jablotron Alarmtechnik und Funk-Erweiterungen

Einsatzbereiche und Mehrwert für Ihre Sicherheitslösung

Das Wertversprechen des JA-150TX-UNI liegt in der flexiblen Verbindung geeigneter Meldetechnik mit einer Funkalarmanlage. Für Facherrichter eröffnet das zusätzliche Möglichkeiten bei der Auswahl und Integration von Komponenten. Betreiber profitieren davon, dass sich individuelle Überwachungsanforderungen gegebenenfalls mit weniger Eingriffen in die Gebäudestruktur umsetzen lassen.

Typische Projektanlässe sind die Nachrüstung zusätzlicher Meldepunkte, die Einbindung geeigneter vorhandener Melder und die Erweiterung einer kompatiblen JA-100-Installation. Besonders sinnvoll ist der Einsatz dort, wo eine direkte Funkanbindung gewünscht wird, der bevorzugte Melder jedoch keine entsprechende Funkschnittstelle besitzt.

Vor der Auswahl sollten die unterstützte Zentrale, die Anschlussbedingungen und die Einbauvorgaben anhand der offiziellen Jablotron-Produkt- und Installationsunterlagen abgeglichen werden. So wird aus einer flexiblen Komponente eine technisch passende Lösung für den konkreten Einsatz.

Fazit: Jablotron JA-150TX-UNI für durchdachte Funk-Erweiterungen

Der Jablotron JA-150TX-UNI verbindet eine Funkfrequenz von 868,1 MHz, die CR123A-Batterieversorgung und die angegebene Einstufung nach EN 50131 Grad 2 mit einer offenen Bauform für Integrationsaufgaben. Damit ist er eine gezielte Ergänzung für kompatible Jablotron-Sicherheitslösungen, wenn geeignete externe Meldersignale per Funk eingebunden werden sollen. Wer Nachrüstung, flexible Melderauswahl und reduzierten Verkabelungsaufwand miteinander verbinden möchte, erhält eine zweckmäßige Grundlage für eine fachgerecht geplante Systemerweiterung.
