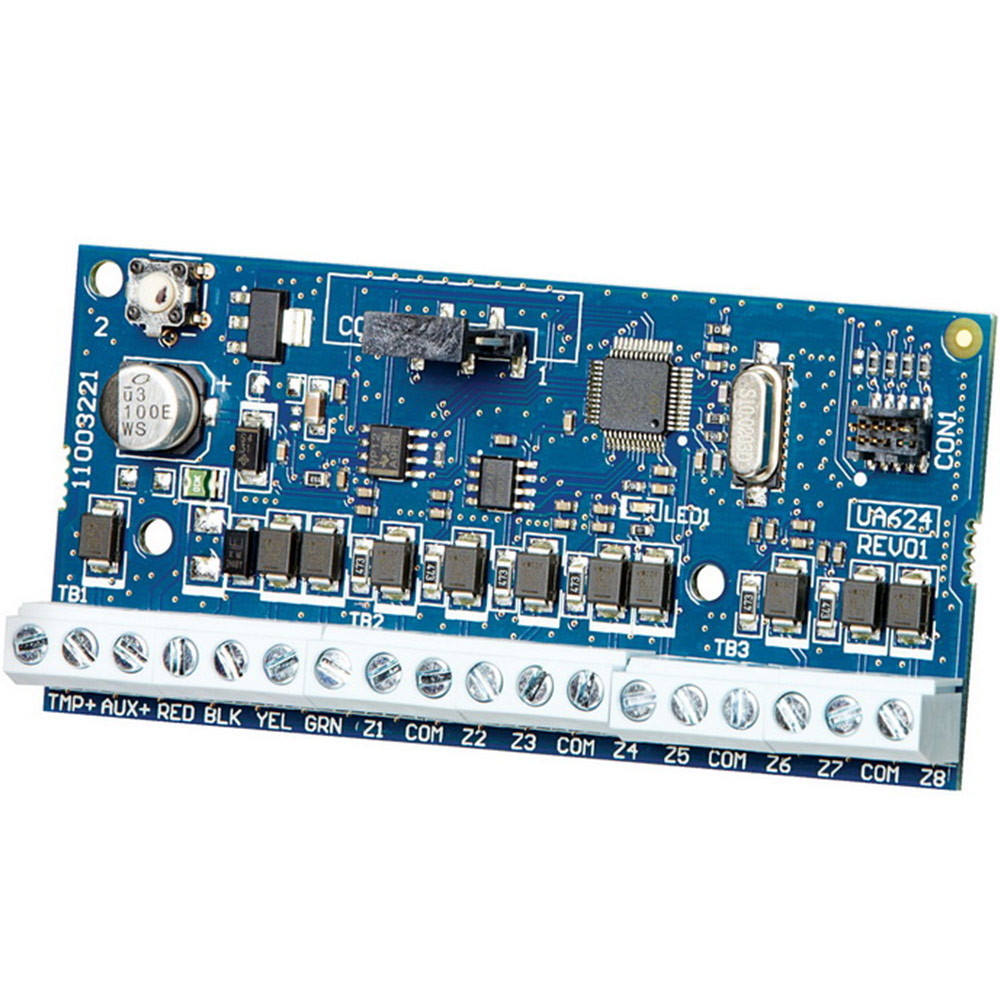

HSM2108 Erweiterungsmodul mit 8 Eingängen, kabelgebunden, 12,5 V DC

Das HSM2108 Erweiterungsmodul von DSC erweitert kompatible Einbruchmeldezentralen um acht kabelgebundene Eingänge. Es eignet sich für Installationen, bei denen zusätzliche Melder eingebunden, weitere Räume abgesichert oder bestehende Sicherheitsbereiche differenzierter überwacht werden sollen. Die Versorgung erfolgt mit 12,5 V DC. Durch die Ausführung als Platine ohne eigenes Gehäuse lässt sich das Modul in eine geeignete, geschützte Systeminstallation integrieren.

Für Kunden aus dem Qolsys-Produktumfeld ist die genaue Systemzuordnung wichtig: Das HSM2108 ist eine DSC-Zonenerweiterung. Die Einordnung in ein Qolsys-Sortiment bedeutet deshalb nicht automatisch, dass es mit jeder Qolsys-Zentrale kompatibel ist. Entscheidend sind die ausdrücklich unterstützte Zentrale, deren Anschlussmöglichkeiten und die jeweilige Systemkonfiguration.

HSM2108 Erweiterungsmodul: Acht zusätzliche Eingänge für mehr Sicherheit

Mit seinen acht Eingängen schafft das HSM2108 zusätzliche Anschlussmöglichkeiten für kabelgebundene Melder. Damit bietet es eine praktische Grundlage, um ein kompatibles Alarmsystem an veränderte Anforderungen anzupassen. Wird beispielsweise ein bisher ungenutzter Raum in Betrieb genommen oder soll ein zusätzlicher Gebäudebereich abgesichert werden, können weitere Meldelinien erforderlich sein.

Separate Eingänge ermöglichen eine übersichtlichere Zuordnung angeschlossener Melder zu den überwachten Bereichen. Je nach Zentralenkonfiguration lässt sich dadurch genauer nachvollziehen, aus welchem Abschnitt eine Meldung stammt. Das erleichtert nicht nur die Bedienung im Alltag, sondern unterstützt auch die systematische Prüfung und Wartung der Anlage.

Das Wertversprechen liegt in der gezielten Erweiterung: Statt allein wegen fehlender Eingänge eine grundsätzlich geeignete Alarmzentrale zu ersetzen, kann ihre Anschlusskapazität innerhalb der vorgesehenen Systemgrenzen ausgebaut werden. Voraussetzung ist, dass die Zentrale das Modul unterstützt und noch ausreichend Erweiterungskapazität zur Verfügung steht.

Kabelgebundene Integration in kompatible DSC-Sicherheitssysteme

Das HSM2108 ist als kabelgebundene Zonenerweiterung für die DSC-PowerSeries-Neo-Systemfamilie ausgelegt. Die Kommunikation mit einer geeigneten Zentrale erfolgt über den zugehörigen Systembus. Die angeschlossenen Melder werden über die Eingänge des Erweiterungsmoduls in das Alarmsystem eingebunden.

Die kabelgebundene Ausführung ist besonders interessant, wenn Leitungswege bereits vorhanden sind oder bei einer Neuinstallation eingeplant werden können. Für die Verbindung zwischen Erweiterungsmodul und Zentrale ist keine Funkstrecke erforderlich. Dadurch müssen bei dieser Verbindung weder Funkreichweiten noch baulich bedingte Funkabschattungen berücksichtigt werden.

Für eine zuverlässige Installation bleiben die Herstelleranforderungen an Leitungsführung, Anschluss und Stromversorgung maßgeblich. Auch die Anzahl unterstützter Erweiterungsmodule und die insgesamt nutzbaren Zonen hängen von der eingesetzten Alarmzentrale ab. Das HSM2108 sollte daher nicht als universell anschließbares Eingangsmodul betrachtet werden, sondern als Systemkomponente für ausdrücklich kompatible Anlagen.

Praktische Vorteile bei Installation und Erweiterung

Die offene Platinenbauform ermöglicht die Montage in einem passenden Zentralen- oder Erweiterungsgehäuse. Das unterstützt einen geordneten Systemaufbau und schützt die Elektronik bei fachgerechter Unterbringung vor unbeabsichtigter Berührung und äußeren Einwirkungen. Ein eigenes Gehäuse gehört bei der hier beschriebenen Ausführung nicht zur Bauform.

Eine integrierte LED unterstützt die Zustandskontrolle direkt am Modul. Welche Betriebs- oder Diagnoseinformationen sie im Einzelnen signalisiert, ist anhand der zugehörigen Installationsanleitung zu beurteilen. Gerade bei Inbetriebnahme und Service ist eine lokale Anzeige eine hilfreiche Ergänzung zur Prüfung über die Zentrale.

Der angegebene Arbeitstemperaturbereich von −10 bis +55 °C eröffnet Einsatzmöglichkeiten in unterschiedlich temperierten Installationsbereichen. Daraus ergibt sich jedoch keine Eignung zur ungeschützten Außenmontage. Ebenso wichtig wie die Temperatur sind ein geeigneter Einbauort und die Einhaltung der zulässigen Umgebungsbedingungen.

Technische Daten

– Artikelnummer / Modell: HSM2108
– Hersteller / Produktmarke: DSC
– Gerätetyp: Kabelgebundenes Erweiterungsmodul für kompatible Einbruchmeldeanlagen
– Funktion: Erweiterung um acht Eingänge beziehungsweise Meldelinien
– Systemzuordnung: DSC PowerSeries Neo; konkrete Zentralenkompatibilität vor dem Kauf prüfen
– Systemanbindung: Kabelgebundener Systembus
– Spannungsversorgung: 12,5 V DC
– Versorgungsart: Kabelgebunden
– Maximaler Stromverbrauch laut vorliegenden Artikelattributen: 130 mA
– Arbeitstemperatur laut vorliegenden Artikelattributen: −10 bis +55 °C
– Integrierte LED: Ja
– Bauform: Platine ohne eigenes Gehäuse
– Farbe laut Artikelattributen: Blau
– Hinweis zur Spannungsangabe: 12,5 V DC bezeichnet die Versorgung; daraus lässt sich kein separater Spannungsausgang ableiten
– Hinweis zur Angabe „Relais: 8“: Diese Artikelangabe ist für das HSM2108 nicht als Ausstattung mit acht Relaisausgängen zu verstehen; die Modellfunktion umfasst acht Eingänge

Typische Einsatzbereiche des HSM2108 Erweiterungsmoduls

Das HSM2108 Erweiterungsmodul eignet sich für die Erweiterung kompatibler Einbruchmeldeanlagen in Wohngebäuden, Büros, Ladengeschäften und gewerblich genutzten Objekten. Typische Anlässe sind Umbauten, eine veränderte Raumnutzung oder der Wunsch, zusätzliche Türen, Fenster und Innenbereiche in das Sicherheitskonzept einzubeziehen.

Welche Kontakte und Melder angeschlossen werden können, richtet sich nach deren elektrischen Eigenschaften sowie den Anschluss- und Programmiermöglichkeiten des Gesamtsystems. Besonders bei versorgungsbedürftigen Meldern muss zusätzlich geprüft werden, wie deren Energieversorgung erfolgt und welche Stromreserven verfügbar sind.

Für Facherrichter bietet das Modul eine Möglichkeit, Erweiterungen innerhalb einer bestehenden Systemarchitektur umzusetzen. Betreiber profitieren von einer bedarfsgerechten Anpassung ihrer Anlage und einer nachvollziehbaren Zuordnung zusätzlicher Überwachungsbereiche.

Vor dem Kauf: Kompatibilität und Leistungsbedarf prüfen

Für eine passende Auswahl sollten Zentralenmodell, vorhandene Systemkomponenten und gewünschte Gesamtzahl der Meldelinien bekannt sein. Außerdem ist der Leistungsbedarf sämtlicher angeschlossener Komponenten in die Stromversorgungsplanung einzubeziehen.

Verbindlich sind die offizielle DSC-Produktdokumentation und die Installationsanleitung zur konkreten Geräteversion. Die hier vorliegenden Artikelattribute enthalten insbesondere bei der Relaisangabe einen klärungsbedürftigen Widerspruch und sind nicht vollständig anhand einer Herstellerunterlage verifiziert. Wer Schaltausgänge statt zusätzlicher Melderanschlüsse benötigt, sollte deshalb gezielt ein geeignetes Ausgangsmodul auswählen.

Fazit: HSM2108 Erweiterungsmodul für bedarfsgerechten Systemausbau

Das HSM2108 Erweiterungsmodul bietet acht zusätzliche kabelgebundene Eingänge für den Ausbau einer kompatiblen DSC-Einbruchmeldeanlage. Die Versorgung mit 12,5 V DC, die integrierte LED und die Platinenbauform machen es zu einer funktionalen Komponente für fachgerecht geplante Sicherheitssysteme. Für Kunden, die zusätzliche Melder integrieren möchten, liegt der wesentliche Vorteil in der gezielten Erweiterung einer vorhandenen Anlage – vorausgesetzt, Systemkompatibilität, Einbauumgebung und Stromversorgung sind vorab geprüft.
