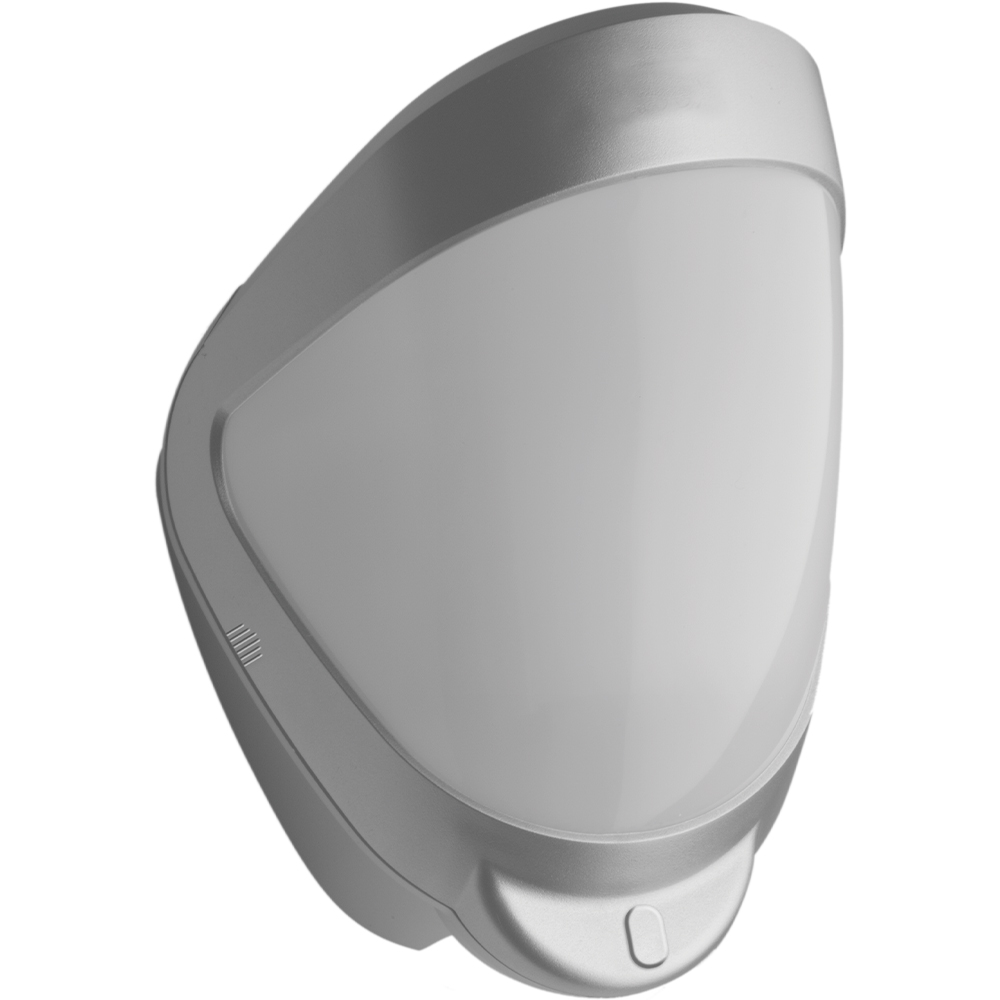

DDI602-F4 Dual-PIR/MW-Außenbewegungsmelder – stark & sicher

Außenflächen zuverlässig zu überwachen, stellt besondere Anforderungen an die Sicherheitstechnik: Große Distanzen, wechselnde Temperaturen und mögliche Hindernisse müssen bei der Planung berücksichtigt werden. Der Aritech DDI602-F4 Dual-PIR/MW-Außenbewegungsmelder ist für solche Aufgaben ausgelegt. Er kombiniert zwei Passiv-Infrarot-Sensoren mit Mikrowellentechnologie und ermöglicht eine Bewegungserkennung über eine Reichweite von bis zu 30 Metern.

Mit einem Erfassungswinkel von 70°, einem wettergeschützten Gehäuse und kabelgebundener Versorgung eignet sich der Melder für die feste Einbindung in professionelle Sicherheitskonzepte. Typische Einsatzorte sind Gebäudevorfelder, gewerbliche Außenflächen, Zufahrten und größere Grundstücke. Entscheidend ist dabei nicht allein die technische Ausstattung, sondern auch eine Installation, die auf die örtlichen Bedingungen abgestimmt ist.

DDI602-F4 Dual-PIR/MW-Außenbewegungsmelder: drei Sensoren, zwei Detektionsprinzipien

Das zentrale Merkmal des DDI602-F4 ist die Verbindung von Dual-PIR und Mikrowelle. Die beiden PIR-Sensoren registrieren Veränderungen der Infrarotstrahlung im überwachten Bereich, wie sie beispielsweise durch sich bewegende Personen entstehen. Die Mikrowelleneinheit arbeitet mit einer Frequenz von 9,35 GHz und ergänzt die Infraroterfassung um ein weiteres physikalisches Messprinzip.

Diese Kombination schafft eine Grundlage für die differenzierte Bewegungserkennung. Gerade im Außenbereich ist das relevant, weil die Umgebungsbedingungen stärker schwanken als in Innenräumen. Unterschiedliche Sensortechnologien ermöglichen es, Bewegungen aus mehreren sensorischen Perspektiven zu erfassen.

Die technische Ausstattung ersetzt jedoch keine sorgfältige Projektierung. Wie zuverlässig ein Bereich erfasst wird, hängt unter anderem von der Montageposition, der Ausrichtung, vorhandenen Hindernissen und der Bewegungsrichtung im Detektionsfeld ab. Deshalb sollte der Melder nach der Installation unter den tatsächlichen Bedingungen vor Ort geprüft werden.

Bis zu 30 Meter Reichweite für sicherheitsrelevante Außenflächen

Mit einer Detektionsreichweite von bis zu 30 Metern eignet sich der Aritech Außenbewegungsmelder auch für größere Überwachungsdistanzen. Sein Erfassungswinkel von 70° erlaubt es, einen definierten Bereich vor einem Gebäude, an einem Grundstückszugang oder entlang einer Zufahrt zu überwachen.

Die vorgesehene Montagehöhe liegt zwischen 3 und 6 Metern. Dadurch lässt sich der Melder erhöht an geeigneten Gebäudeflächen anbringen – etwa außerhalb alltäglicher Arbeits- und Bewegungsbereiche. Für eine passende Abdeckung müssen Montagehöhe, Reichweite und Erfassungswinkel gemeinsam betrachtet werden.

Bei der Planung sind insbesondere folgende Punkte wichtig:

– Freie Sicht auf die Überwachungszone: Mauern, abgestellte Fahrzeuge oder dichter Bewuchs können Teile des Erfassungsbereichs abschirmen.
– Gezielte Ausrichtung: Die Detektion sollte auf die Flächen abgestimmt sein, auf denen Bewegungen tatsächlich sicherheitsrelevant sind.
– Berücksichtigung des Betriebsalltags: Regelmäßig abgestellte Transportmittel oder veränderte Lagerflächen können die Erfassung beeinflussen.
– Prüfung nach der Montage: Ein Funktionstest hilft festzustellen, ob die vorgesehenen Wege und Zugänge wie geplant abgedeckt werden.

Bei verwinkelten Grundstücken oder mehreren getrennten Zonen kann es sinnvoll sein, mehrere Erfassungsbereiche vorzusehen, statt ausschließlich auf die maximale Reichweite eines einzelnen Melders zu setzen.

Wettergeschütztes Gehäuse für den dauerhaften Außeneinsatz

Der DDI602-F4 besitzt die Schutzart IP55. Das bedeutet, dass sein Gehäuse staubgeschützt und gegen Strahlwasser geschützt ist. Damit bringt es wichtige Voraussetzungen für eine dauerhaft installierte Überwachung unter typischen Außenbedingungen mit.

Die Schutzart hat allerdings klare Grenzen: IP55 steht weder für Schutz beim Untertauchen noch für die Eignung zur Reinigung mit einem Hochdruckreiniger. Auch bei einem wettergeschützten Gerät bleiben eine fachgerechte Montage und die Beachtung der Installationsvorgaben erforderlich.

Der spezifizierte Arbeitstemperaturbereich reicht von −30 bis +65 °C. Damit deckt der Melder ein breites Temperaturspektrum ab und bietet Spielraum für Standorte mit deutlichen jahreszeitlichen Schwankungen. Sein silbernes Gehäuse lässt sich optisch zurückhaltend an vielen Fassaden und technischen Gebäudestrukturen integrieren. Die Aufputz- beziehungsweise Aufbaumontage ermöglicht eine feste Befestigung auf geeigneten Montageflächen.

Kabelgebundene Versorgung für fest installierte Sicherheitsanlagen

Der DDI602-F4 Dual-PIR/MW-Außenbewegungsmelder wird mit 9 bis 15 V Gleichspannung über Kabel versorgt. Ein regelmäßiger Batteriewechsel am Gerät entfällt dadurch. Besonders bei einer erhöhten Montageposition ist das ein praktischer Vorteil, auch wenn regelmäßige Funktionsprüfungen und erforderliche Wartungsarbeiten weiterhin wichtig bleiben.

Die verdrahtete Ausführung eignet sich vor allem für Projekte, bei denen Leitungswege bereits vorhanden sind oder im Rahmen der Installation eingeplant werden können. Vor der Einbindung sind die Spannungsversorgung und die Anschlussanforderungen mit der vorgesehenen Sicherheitstechnik abzugleichen. Ob der Melder mit einer bestimmten Anlage kompatibel ist, muss anhand der jeweiligen Installationsunterlagen geprüft werden.

Zur Ausstattung gehört außerdem eine integrierte LED. Welche Anzeige- und Diagnosefunktionen sie übernimmt, richtet sich nach der Gerätekonfiguration und der zugehörigen Dokumentation.

Ein weiteres Auswahlkriterium ist die Einstufung nach EN 50131, Grad 2. Sie ist für die Planung entsprechender Sicherheitslösungen relevant, sagt jedoch nicht allein etwas über die Einstufung der gesamten Anlage aus. Dafür müssen alle eingesetzten Komponenten und deren Installation berücksichtigt werden.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | Aritech |
| Modell / Artikelnummer | DDI602-F4 |
| Gerätetyp | Außenbewegungsmelder |
| Detektionstechnologie | Dual-PIR und Mikrowelle, PIR+PIR/MW |
| Erfassungsart | Bewegung |
| Mikrowellenfrequenz | 9,35 GHz |
| Detektionsreichweite | Bis zu 30 m |
| Erfassungswinkel | 70° |
| Vorgesehene Montagehöhe | 3 bis 6 m |
| Montageart | Aufputz / Aufbau |
| Spannungsversorgung | 9 bis 15 V DC |
| Versorgung und Verbindung | Kabelgebunden / verdrahtet |
| Integrierte LED | Ja |
| Schutzart | IP55 |
| Arbeitstemperatur | −30 bis +65 °C |
| EN 50131 Sicherheitsgrad | Grad 2 |
| Gehäusefarbe | Silber |

Typische Einsatzbereiche und sinnvolle Planung

Der Aritech DDI602-F4 eignet sich für Außenbereiche, in denen Bewegungen innerhalb einer klar definierten Zone erkannt werden sollen. Dazu gehören beispielsweise Vorflächen von Betriebsgebäuden, Zufahrtsbereiche, Grundstückszugänge und Außenflächen an Lagergebäuden.

Seine Stärken liegen im Zusammenspiel der Eigenschaften: Die große Reichweite unterstützt die Überwachung weitläufiger Flächen, die kombinierte Sensortechnologie ergänzt unterschiedliche Detektionsprinzipien, und die kabelgebundene Versorgung passt zu dauerhaft installierten Anlagen.

Für Betreiber und Planer bleibt der konkrete Schutzbedarf der Ausgangspunkt. Welche Wege sollen überwacht werden? Wo können Hindernisse entstehen? Welche Bereiche müssen voneinander getrennt erfasst werden? Werden diese Fragen frühzeitig geklärt, lässt sich der Melder gezielt in ein objektspezifisches Sicherheitskonzept einbinden.

Fazit: Leistungsfähige Außenüberwachung mit durchdachter Installation

Der DDI602-F4 Dual-PIR/MW-Außenbewegungsmelder verbindet zwei PIR-Sensoren und Mikrowellentechnologie mit bis zu 30 Metern Reichweite, einem Erfassungswinkel von 70° und einem Gehäuse der Schutzart IP55. Der breite Temperaturbereich und die verdrahtete Versorgung ergänzen sein Profil für professionelle Außenanwendungen.

Wer sicherheitsrelevante Außenflächen gezielt überwachen möchte, findet im Aritech DDI602-F4 eine technisch vielseitige Option. Sein Potenzial entfaltet der Melder vor allem dann, wenn Standort, Ausrichtung und Einbindung sorgfältig geplant werden. Fachgerecht installiert und geprüft, unterstützt er eine zuverlässige Bewegungserfassung als Bestandteil eines abgestimmten Sicherheitskonzepts.
