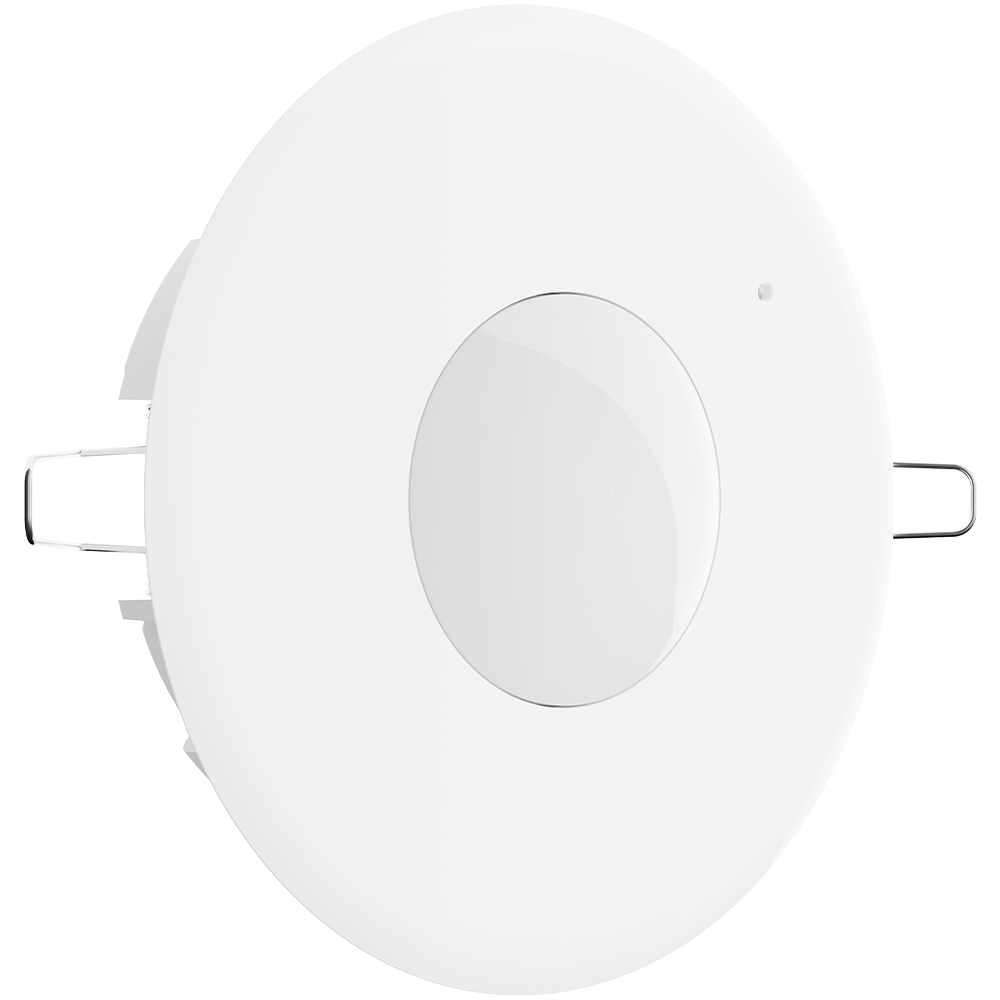

Satel SLIM-R-DUAL-AC Dual-PIR/MW-Deckenbewegungsmelder: Top-Lösung für eine durchdachte Raumplanung

Bewegungen zuverlässig erfassen, ohne die Raumgestaltung zu dominieren: Der Satel SLIM-R-DUAL-AC Dual-PIR/MW-Deckenbewegungsmelder verbindet zwei Sensorprinzipien mit einer dezenten Montage an der Decke. Ein Erfassungswinkel von 360°, eine angegebene Detektionsreichweite von 14 Metern und die kabelgebundene Versorgung mit 230 V AC machen ihn für fest installierte Anwendungen in Wohn- und Gewerbeobjekten interessant.

Sein weißes Kunststoffgehäuse fügt sich unauffällig in helle Deckenflächen ein. Gleichzeitig bleiben Wände für Möbel, Regale oder Beschilderungen frei. Damit bietet der Bewegungsmelder eine technische und gestalterische Grundlage für Projekte, bei denen eine zentrale Bewegungserfassung gefragt ist. Entscheidend für die passende Auswahl sind jedoch nicht nur Reichweite und Optik, sondern auch Montagebedingungen, Anschlussmöglichkeiten und Systemkompatibilität.

Satel SLIM-R-DUAL-AC Dual-PIR/MW-Deckenbewegungsmelder: Zwei Sensorprinzipien im Zusammenspiel

Der SLIM-R-DUAL-AC kombiniert Passiv-Infrarot-Technologie, kurz PIR, mit Mikrowellendetektion, kurz MW. Beide Verfahren erfassen Bewegung auf unterschiedliche Weise und ergänzen sich damit auf technischer Ebene.

Ein PIR-Sensor erkennt Veränderungen der Wärmestrahlung innerhalb seines Erfassungsbereichs. Solche Veränderungen entstehen beispielsweise, wenn sich eine Person durch den Raum bewegt. Die Mikrowellendetektion sendet dagegen elektromagnetische Signale aus und wertet Veränderungen der zurückkommenden Reflexionen aus.

Der Vorteil dieser Dual-Technologie liegt in den unterschiedlichen physikalischen Grundlagen. Sie kann eine differenziertere Bewertung von Bewegungsereignissen ermöglichen als ein einzelnes Erfassungsprinzip. Wie die Sensorsignale beim konkreten Gerät miteinander verknüpft werden und welche Einstellungen verfügbar sind, ist allerdings anhand der Herstellerdokumentation zu prüfen.

Auch bei kombinierter Sensorik bleibt eine sorgfältige Planung wichtig. Große Möbel, Trennwände, Wärmequellen und angrenzende Bereiche können die Erfassungsbedingungen beeinflussen. Eine geeignete Positionierung schafft deshalb die Grundlage dafür, dass der Bewegungsmelder im Alltag wie vorgesehen arbeitet.

360°-Erfassung: Rundumblick von der Decke

Die Deckenmontage ermöglicht eine zentrale Position oberhalb des zu erfassenden Bereichs. Mit seinem angegebenen Erfassungswinkel von 360° kann der Melder Bewegungen rund um den Montagepunkt registrieren. Das ist besonders dort sinnvoll, wo Personen aus mehreren Richtungen eintreten oder unterschiedliche Laufwege nutzen.

Mögliche Planungsszenarien sind:

– Eingangsbereiche mit mehreren Zugängen
– Flure und gemeinschaftlich genutzte Verkehrsflächen
– Büro- und Besprechungsräume
– Aufenthaltsbereiche in Wohn- oder Gewerbeobjekten

Die angegebene Detektionsreichweite von 14 Metern bietet einen Anhaltspunkt für die Auslegung. Sie ist jedoch nicht mit einer garantierten, lückenlosen Raumabdeckung gleichzusetzen. Auch sollte aus dieser Angabe ohne Erfassungsdiagramm kein konkreter Radius oder Durchmesser abgeleitet werden.

Wie groß die tatsächlich nutzbare Erfassungszone ausfällt, hängt unter anderem von der Montagehöhe, der Raumgeometrie, möglichen Hindernissen und der Bewegungsrichtung ab. Für die Planung empfiehlt sich daher ein Abgleich mit dem offiziellen Erfassungsdiagramm des Herstellers.

Die passende Montagehöhe berücksichtigen

Für den SLIM-R-DUAL-AC ist ein Montagehöhenbereich von 2,4 bis 3,5 Metern angegeben. Damit kommt er für viele übliche Raumhöhen in Wohngebäuden, Büros und gewerblich genutzten Innenräumen infrage.

Ein möglichst freier Erfassungsbereich hilft, Abschattungen zu vermeiden. Die optisch unauffälligste Stelle ist dabei nicht automatisch die technisch beste. Sinnvoll ist ein Montagepunkt, der sowohl die typischen Laufwege als auch die baulichen Gegebenheiten berücksichtigt.

230 V AC: Feste Stromversorgung ohne Batteriewechsel

Der Satel SLIM-R-DUAL-AC Dual-PIR/MW-Deckenbewegungsmelder wird über eine kabelgebundene 230-V-AC-Versorgung betrieben. Regelmäßige Batteriewechsel zur Energieversorgung des Melders entfallen. Gerade bei einer Deckeninstallation ist das praktisch, weil der Zugang zum Gerät je nach Raumhöhe zusätzlichen Aufwand verursachen kann.

Die feste Verkabelung eignet sich für Neubauten und Modernisierungen, sofern eine passende Leitungsführung vorhanden oder herstellbar ist. Bei der Projektplanung sollten deshalb Stromversorgung, Einbauort und benötigte Anschlüsse frühzeitig zusammen betrachtet werden.

Wichtig: Versorgungsspannung und Schaltfunktion sind unterschiedliche Angaben. Aus der Versorgung mit 230 V AC lassen sich weder der Ausgangstyp noch zulässige Schaltlasten oder die direkte Kompatibilität mit einer bestimmten Beleuchtung oder Steuerung ableiten. Diese Details müssen vor dem Anschluss anhand der aktuellen Herstellerunterlagen geklärt werden.

Arbeiten an der Netzspannung gehören ausschließlich in die Hände einer Elektrofachkraft.

Technische Daten im Überblick

Die folgenden Eckdaten beruhen auf den bereitgestellten Produktattributen:

| Merkmal | Angabe |
|—|—|
| Hersteller | Satel |
| Artikelnummer | SLIM-R-DUAL-AC |
| Gerätetyp | Bewegungsmelder, PIR-Melder |
| Sensortechnologie | Passiv-Infrarot und Mikrowelle |
| Detektionsart | Bewegung, PIR, MW |
| Erfassungswinkel | 360° |
| Angegebene Detektionsreichweite | 14 m |
| Spannungsversorgung | 230 V AC |
| Versorgungsart und Verbindung | Kabelgebunden |
| Montageart | Decke, Unterputz / Einbau |
| Montagehöhe | 2,4 bis 3,5 m |
| Arbeitstemperatur | −10 bis +55 °C |
| Gehäusematerial | Kunststoff |
| Farbe | Weiß |

Vor Bestellung und Installation sollten diese Angaben mit der aktuellen offiziellen Satel-Produktdokumentation abgeglichen werden. Das gilt insbesondere für die genaue Montageausführung, die elektrischen Anschlüsse und die Anforderungen der vorgesehenen Anwendung.

Dezente Integration und sinnvoll geplante Einsatzbereiche

Neben der Sensorik spielt die Einbindung in den Raum eine wichtige Rolle. Das weiße Gehäuse wirkt auf hellen Decken zurückhaltend und beansprucht keine Wandfläche. Die vorgesehene Decken- beziehungsweise Unterputz- und Einbaumontage unterstützt eine platzsparende Installation, deren bauliche Voraussetzungen vorab geprüft werden sollten.

Ob der Melder für eine bestimmte Beleuchtungs-, Automatisierungs- oder Überwachungsaufgabe geeignet ist, hängt von seinen tatsächlichen Anschluss- und Ausgangsmöglichkeiten ab. Eine Bewegungserkennung allein bedeutet noch nicht, dass jedes angeschlossene System direkt angesteuert werden kann.

Auch die Umgebung verdient Aufmerksamkeit. Der angegebene Arbeitstemperaturbereich von −10 bis +55 °C beschreibt die zulässige Temperaturspanne, belegt aber keine Eignung für Außenbereiche, Feuchträume oder besonders staubige Umgebungen. Dafür sind unter anderem die Schutzart und die ausdrücklich freigegebenen Einsatzbedingungen maßgeblich.

Vor dem Einbau diese Punkte prüfen

Für eine fundierte Produktauswahl helfen fünf Fragen:

1. Passt die vorgesehene Montagehöhe zum angegebenen Bereich?
2. Lassen sich die wichtigen Laufwege ohne größere Hindernisse erfassen?
3. Sind Stromversorgung und benötigte Leitungen am Montageort vorhanden?
4. Stimmen Ausgangstyp und zulässige Lasten mit dem angeschlossenen System überein?
5. Entsprechen Temperatur, Feuchtigkeit und weitere Umgebungsbedingungen den Herstellervorgaben?

Nach der fachgerechten Installation sollte die Erfassung entlang der tatsächlich genutzten Wege überprüft werden. So lässt sich feststellen, ob Positionierung und vorgesehene Einstellungen zur Raumnutzung passen.

Fazit: Satel SLIM-R-DUAL-AC Dual-PIR/MW-Deckenbewegungsmelder gezielt einsetzen

Der Satel SLIM-R-DUAL-AC Dual-PIR/MW-Deckenbewegungsmelder verbindet Dual-Sensorik, 360°-Erfassung und eine feste 230-V-AC-Stromversorgung mit einer dezenten Gestaltung für die Decke. Die angegebene Reichweite von 14 Metern und der Montagehöhenbereich von 2,4 bis 3,5 Metern bieten hilfreiche Eckpunkte für die Planung.

Seine Stärken kommen dann zum Tragen, wenn Raumaufteilung, Montageposition und elektrische Anforderungen zusammenpassen. Wer die technischen Angaben mit der aktuellen Herstellerdokumentation abgleicht und den Einbau fachgerecht ausführen lässt, schafft gute Voraussetzungen für eine zuverlässige, unauffällig integrierte Bewegungserfassung.
