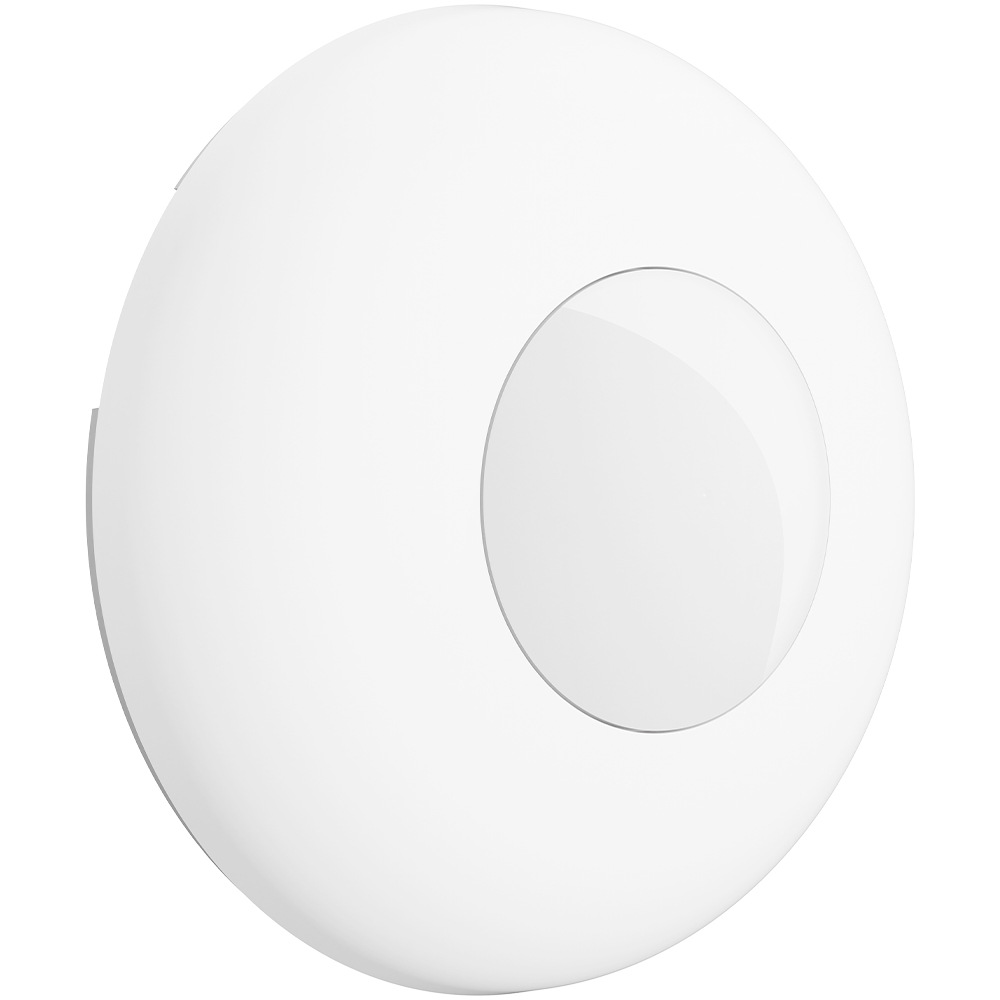

SATEL SLIM-S-DUAL: Leistungsstark & zuverlässig mit 360°

Eine zuverlässige Einbruchüberwachung beginnt mit der passenden Bewegungserkennung. Der SATEL SLIM-S-DUAL verbindet dafür zwei ergänzende Sensortechnologien mit einer unauffälligen Deckenmontage: Passiv-Infrarot und Mikrowelle erfassen Bewegungen im Innenraum, während der 360°-Erfassungswinkel eine Rundumüberwachung um den Montagepunkt ermöglicht. Mit einer Detektionsreichweite von bis zu 10 Metern eignet sich der kabelgebundene Melder für unterschiedliche Raum- und Sicherheitskonzepte.

Ob Wohngebäude, Büro oder kleineres Gewerbeobjekt: Der weiße Deckenbewegungsmelder lässt sich dezent in die Raumgestaltung integrieren und hält Wandflächen frei. Seine Versorgung mit 12 V DC und die Einstufung nach EN 50131 Grad 2 machen ihn zu einer geeigneten Komponente für entsprechend geplante, kompatible Einbruchmeldeanlagen. Entscheidend für eine verlässliche Funktion bleiben die fachgerechte Installation und die Abstimmung auf die Bedingungen vor Ort.

SATEL SLIM-S-DUAL: Zwei Technologien für eine differenzierte Erkennung

Der SATEL SLIM-S-DUAL nutzt ein Dual-Technologie-Konzept aus PIR- und Mikrowellensensorik. Beide Verfahren erkennen Bewegungen auf unterschiedlichen physikalischen Grundlagen und ergänzen sich dadurch bei der Bewertung von Ereignissen im überwachten Raum.

Der Passiv-Infrarotsensor, kurz PIR, reagiert auf Veränderungen der Wärmestrahlung innerhalb seines Erfassungsbereichs. Solche Veränderungen entstehen beispielsweise, wenn sich eine Person durch den Raum bewegt.

Die Mikrowellentechnik, kurz MW, erfasst Bewegungen anhand von Veränderungen reflektierter Mikrowellensignale. Sie stellt damit ein zweites Sensorprinzip bereit, das nicht auf der Erkennung von Wärmestrahlung beruht.

Diese Kombination kann helfen, bestimmte störungsbedingte Auslösungen gegenüber einer Erkennung mit nur einem Sensorprinzip zu reduzieren. Daraus ergibt sich jedoch keine Garantie für einen vollständig fehlalarmfreien Betrieb. Wie zuverlässig ein Melder arbeitet, hängt auch von seiner Positionierung, den Umgebungsbedingungen und der korrekten Einbindung in die Alarmanlage ab.

Für die Praxis bedeutet das: Die Dual-PIR/MW-Technologie bietet eine durchdachte Grundlage für die Innenraumüberwachung, entfaltet ihre Vorteile aber erst im Zusammenspiel mit einer sorgfältigen Planung.

360°-Erfassung für eine flexible Deckenmontage

Die Montage an der Decke eröffnet andere Positionierungsmöglichkeiten als ein seitlich ausgerichteter Wandmelder. Mit seinem 360°-Erfassungswinkel überwacht der SATEL SLIM-S-DUAL den Bereich rund um seinen Montagepunkt. Das ist besonders dort interessant, wo Wandflächen durch Fenster, Regale oder Arbeitsplätze belegt sind.

Die angegebene Detektionsreichweite beträgt bis zu 10 Meter. Wie sich dieser Erfassungsbereich im konkreten Raum nutzen lässt, hängt unter anderem von der Raumgeometrie und der Einrichtung ab. Eine Reichweitenangabe allein ist deshalb nicht mit einer lückenlos überwachten Bodenfläche gleichzusetzen.

Für die vorgesehene Montagehöhe von 2,4 bis 3,5 Metern sollten insbesondere folgende Punkte berücksichtigt werden:

– Relevante Bewegungswege: Eingänge, Durchgänge und andere zu überwachende Bereiche müssen innerhalb des nutzbaren Erfassungsbereichs liegen.
– Mögliche Abschattungen: Hohe Schränke, Raumteiler und andere Hindernisse können die Erkennung beeinflussen.
– Umgebungsbedingungen: Wärmequellen und bewegliche Einrichtungen sollten bei der Standortwahl berücksichtigt werden.
– Herstellervorgaben: Montage und Einstellungen müssen zu den aktuellen Installationshinweisen passen.

So lässt sich die Deckenmontage gezielt nutzen: für eine diskrete Installation, freie Wandflächen und eine auf den tatsächlichen Überwachungsbedarf abgestimmte Erfassung.

Kabelgebundene Einbindung mit 12 V DC

Als kabelgebundener Bewegungsmelder eignet sich der SLIM-S-DUAL für Sicherheitsanlagen mit fest vorgesehener Leitungsführung. Die Spannungsversorgung erfolgt mit 12 V DC; ein regelmäßiger Batteriewechsel am Melder entfällt. Gerade bei dauerhaft betriebenen Anlagen ist das ein praktischer Vorteil.

Die maximale Stromaufnahme beträgt 43 mA. Bei der Auslegung der Spannungsversorgung muss dieser Wert zusammen mit dem Bedarf der übrigen Komponenten berücksichtigt werden. Das gilt ebenso für eine gegebenenfalls vorgesehene Notstromversorgung: Sie sollte auf die gesamte Anlage abgestimmt sein, nicht nur auf einzelne Melder.

Zur Ausstattung gehört außerdem eine integrierte LED. Welche Zustände sie anzeigt und welche Vorgaben für Anschluss, Konfiguration und Inbetriebnahme gelten, ist den aktuellen Herstellerunterlagen zu entnehmen. Vor der Installation muss zudem geprüft werden, ob die elektrischen Anschlussbedingungen zur verwendeten Alarmzentrale passen.

Technische Daten des SATEL SLIM-S-DUAL im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | SATEL |
| Artikelnummer | SLIM-S-DUAL |
| Gerätetyp | Dual-PIR/MW-Deckenbewegungsmelder |
| Detektionsverfahren | Passiv-Infrarot und Mikrowelle |
| Detektionsreichweite | Bis zu 10 m |
| Erfassungswinkel | 360° |
| Versorgungsart | Kabelgebunden |
| Spannungsversorgung | 12 V DC |
| Maximale Stromaufnahme | 43 mA |
| Sicherheitsgrad | EN 50131 Grad 2 |
| Montageart | Aufputz / Aufbau an der Decke |
| Montagehöhe | 2,4 bis 3,5 m |
| Arbeitstemperatur | −10 bis +55 °C |
| Integrierte LED | Ja |
| Gehäusematerial | Kunststoff |
| Farbe | Weiß |

Geeignete Einsatzbereiche in Wohn- und Gewerberäumen

Der SATEL SLIM-S-DUAL lässt sich in unterschiedlichen Innenräumen einsetzen, sofern die örtlichen Bedingungen und die Systemanforderungen passen. In Wohngebäuden kommen beispielsweise Flure, Eingangsbereiche oder gemeinschaftlich genutzte Räume infrage. Hier kann eine passend platzierte Deckenüberwachung wichtige Bewegungswege erfassen, ohne zusätzliche Wandflächen zu beanspruchen.

In Büros und Verwaltungsgebäuden bietet sich die Montage an der Decke insbesondere bei großen Fensterflächen oder umfangreicher Möblierung an. Auch kleinere Verkaufsflächen, Praxisräume und Nebenräume können geeignete Einsatzorte sein.

Dabei sollte die Auswahl nicht allein nach Raumgröße erfolgen. Ebenso wichtig sind die Nutzung des Raums, mögliche Störeinflüsse und Veränderungen der Einrichtung. Werden beispielsweise nachträglich hohe Regale aufgestellt, kann eine erneute Prüfung des Erfassungsbereichs sinnvoll sein.

Der Arbeitstemperaturbereich von −10 bis +55 °C beschreibt die thermischen Einsatzgrenzen. Er belegt keine Eignung für Außenbereiche oder feuchte Umgebungen. Dafür wären eine ausdrücklich passende Schutzart und eine entsprechende Herstellerfreigabe erforderlich.

EN 50131 Grad 2: Ein Baustein im Sicherheitskonzept

Die Einstufung nach EN 50131 Grad 2 ist ein wichtiges Auswahlkriterium für entsprechend konzipierte Einbruchmeldeanlagen. Sie unterstützt die Zusammenstellung geeigneter Komponenten für Anforderungen im niedrigen bis mittleren Risikobereich.

Allerdings bestimmt der Sicherheitsgrad eines einzelnen Bewegungsmelders nicht automatisch die Einstufung der gesamten Anlage. Auch Alarmzentrale, weitere Melder, Verkabelung und Installation müssen die jeweiligen Anforderungen erfüllen und aufeinander abgestimmt sein.

Eine fachgerechte Planung betrachtet deshalb immer das Gesamtsystem. Dazu gehört auch eine Funktionsprüfung nach der Installation, um sicherzustellen, dass die vorgesehenen Bewegungswege tatsächlich erfasst werden.

Fazit: SATEL SLIM-S-DUAL für durchdachte Innenraumüberwachung

Der SATEL SLIM-S-DUAL kombiniert Dual-PIR/MW-Technologie, 360°-Erfassung und bis zu 10 Meter Detektionsreichweite in einem dezenten weißen Gehäuse für die Deckenmontage. Die kabelgebundene Versorgung mit 12 V DC und die Einstufung nach EN 50131 Grad 2 ergänzen sein Profil als Komponente für kompatible Einbruchmeldeanlagen.

Seine Stärken liegen in der Verbindung ergänzender Detektionsverfahren mit einer platzsparenden, unauffälligen Installation. Wer Wohn- oder Gewerberäume bedarfsgerecht überwachen möchte, findet im SATEL SLIM-S-DUAL eine durchdachte Lösung – vorausgesetzt, Montagepunkt, Raumbedingungen und Alarmanlage werden sorgfältig aufeinander abgestimmt.
