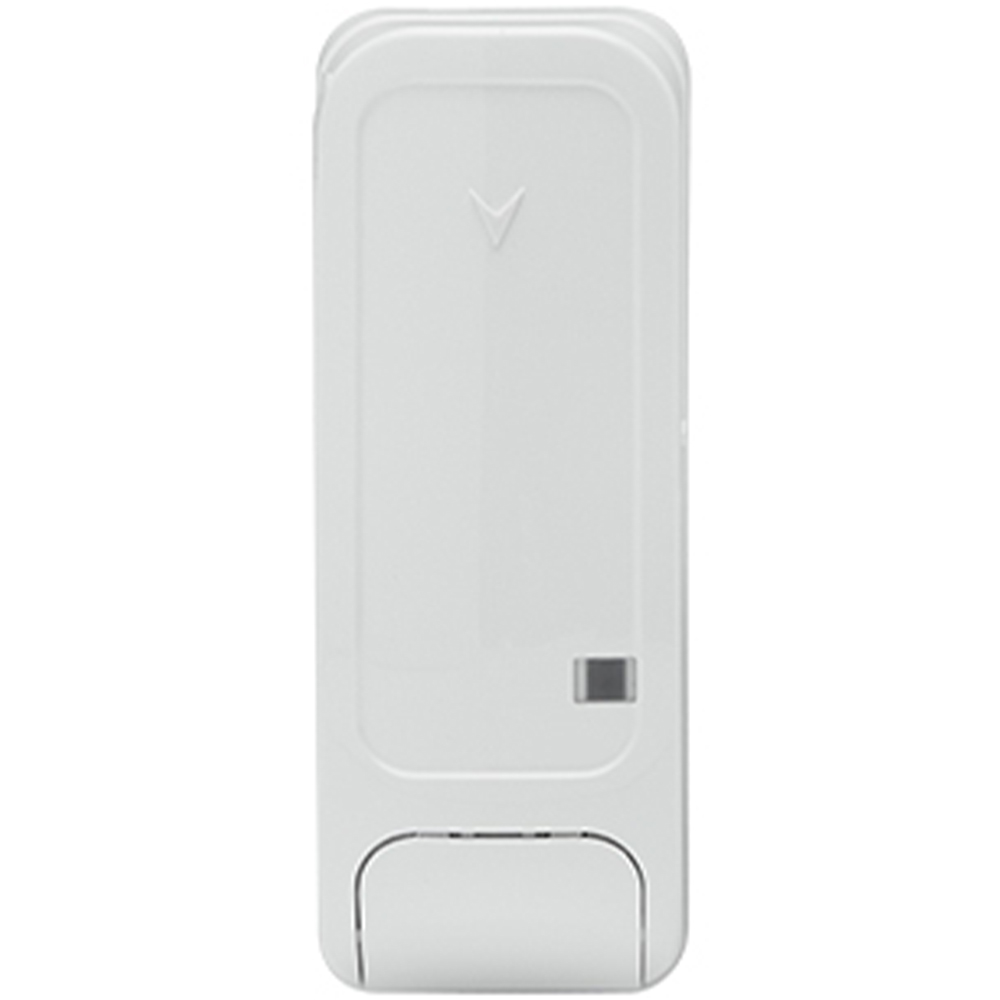

Qolsys 88-031081 Universalmagnetkontakt: Stark & sparsam

Türen und Fenster zuverlässig überwachen, die Stromversorgung zentral organisieren und den Energiebedarf im Blick behalten: Der Qolsys 88-031081 Universalmagnetkontakt verbindet diese Anforderungen in einer durchdachten Ausstattung. Das Gerät der Serie IQ kombiniert einen Magnetkontakt mit BUS-Anbindung, integrierter LED und einem zusätzlichen Eingang. Damit eignet es sich für die kabelgebundene Öffnungsüberwachung innerhalb einer kompatiblen IQ-Systemumgebung.

Ein wesentlicher Vorteil liegt in der Versorgung über den BUS. Eine separate lokale Stromquelle für den Kontakt ist dadurch nicht erforderlich; auch ein Batteriewechsel zur Geräteversorgung entfällt. Mit einem maximalen Stromverbrauch von 3,5 mA lässt sich der Magnetkontakt zudem gezielt in die Energieplanung einer Anlage einbeziehen. Sein weißes Kunststoffgehäuse ist für die Aufputz- beziehungsweise Aufbaumontage vorgesehen und fügt sich unauffällig in viele Innenräume ein.

Qolsys 88-031081 Universalmagnetkontakt: Öffnungszustände gezielt erfassen

Magnetkontakte dienen dazu, den Öffnungszustand von Türen, Fenstern oder anderen geeigneten beweglichen Bauteilen zu überwachen. Das Grundprinzip ist einfach: Ein Kontakt und ein zugehöriger Magnet werden so positioniert, dass sich ihr Abstand beim Öffnen verändert. Diese Positionsänderung ermöglicht es, einen veränderten Öffnungszustand zu erkennen.

Welche Meldung oder weitere Reaktion daraus folgt, bestimmt das angeschlossene System mit seiner jeweiligen Konfiguration. Der Magnetkontakt ist somit ein Baustein des Überwachungskonzepts – seine Funktion sollte stets im Zusammenspiel mit der gesamten Anlage betrachtet werden.

Für den Qolsys 88-031081 Universalmagnetkontakt sind folgende kompatible Modelle angegeben:

– IQPH3AB
– IQPK3AB
– IQP43AB
– IQPR060M

Diese konkreten Angaben erleichtern die Auswahl bei einer Neuinstallation oder Erweiterung. Die Bezeichnung „Universal“ sollte dennoch nicht als uneingeschränkte Kompatibilität mit beliebigen Systemen verstanden werden. Entscheidend bleiben die freigegebenen Modelle und die zugehörigen Herstellerunterlagen.

BUS-Anbindung und Versorgung: Zwei Aufgaben, eine Systemstruktur

Der Magnetkontakt nutzt den BUS sowohl für die Verbindung zum kompatiblen System als auch für seine Energieversorgung. Dadurch lässt sich das Gerät in eine passende kabelgebundene Installation einbinden, ohne eine eigenständige lokale Stromversorgung vorsehen zu müssen.

Das ist besonders interessant, wenn geeignete Leitungswege bereits vorhanden sind oder bei einem Neubau beziehungsweise einer Modernisierung geplant werden. Auch bei einer Nachrüstung kann die BUS-Lösung sinnvoll sein – vorausgesetzt, die erforderliche Leitung lässt sich fachgerecht verlegen.

Die zentrale Versorgung erleichtert es, den Magnetkontakt in das Energiekonzept der Anlage einzubeziehen. Sie bedeutet jedoch nicht, dass die Stromversorgung bei der Planung vernachlässigt werden darf: Die Versorgungskapazität des Systems muss für alle angeschlossenen Teilnehmer ausreichen.

Maximal 3,5 mA als wichtige Planungsgröße

Der angegebene maximale Stromverbrauch beträgt 3,5 mA. Dieser Wert ist insbesondere dann relevant, wenn mehrere Geräte am selben BUS betrieben werden sollen.

Für die Auslegung zählen neben dem Verbrauch des einzelnen Kontakts auch die zulässige Teilnehmerzahl und die insgesamt verfügbare Versorgungskapazität. Welche Kombination möglich ist, muss anhand der Vorgaben des verwendeten Systems geprüft werden. So wird aus dem niedrigen Geräteverbrauch ein sinnvoll nutzbarer Vorteil für die gesamte Installation.

Integrierte LED und zusätzlicher Eingang

Neben der eigentlichen Öffnungsüberwachung bietet der Qolsys 88-031081 zwei weitere Ausstattungsmerkmale: eine integrierte LED und einen zusätzlichen Eingang.

Die LED ermöglicht eine lokale optische Anzeige am Gerät. Das kann bei Kontrollen vor Ort hilfreich sein. Welche Zustände sie konkret anzeigt und wie diese zu interpretieren sind, richtet sich nach der Herstellerdokumentation und der jeweiligen Systemkonfiguration. Eine bestimmte Alarm-, Betriebs- oder Diagnoseanzeige sollte daher nicht ohne Prüfung vorausgesetzt werden.

Der zusätzliche Eingang stellt eine weitere Anschlussmöglichkeit bereit. Er kann bei der Planung relevant sein, wenn neben der Funktion des Magnetkontakts weitere zulässige Signale berücksichtigt werden sollen.

Dabei gilt: Der Eingang ist nicht automatisch für beliebige Sensoren oder externe Kontakte geeignet. Vor dem Anschluss müssen die zulässigen Signalarten, die Anschlussbelegung und die erforderliche Beschaltung anhand der Produktunterlagen geklärt werden. Gerade bei sicherheitsbezogenen Anwendungen ist diese Abstimmung wesentlich.

Dezentes Gehäuse für die Aufputzmontage

Das weiße Kunststoffgehäuse unterstützt eine zurückhaltende Integration in helle Raumgestaltungen und an geeigneten Tür- oder Fensterbereichen. Vorgesehen ist eine Aufputz- beziehungsweise Aufbaumontage: Das Gerät wird auf der Montagefläche befestigt, nicht darin versenkt.

Diese Montageart kann bei Erweiterungen und Nachrüstungen praktisch sein. Ob sie am gewünschten Einbauort sinnvoll umsetzbar ist, hängt unter anderem vom Untergrund, der Leitungsführung und der korrekten Positionierung von Kontakt und Magnet ab.

Für eine zuverlässige Erfassung sind insbesondere die vorgeschriebenen Montageabstände zu beachten. Auch die Erreichbarkeit für spätere Sichtkontrollen oder Servicearbeiten sollte bei der Wahl des Montageorts berücksichtigt werden.

Umgebungsbedingungen vor dem Einbau prüfen

Der angegebene Arbeitstemperaturbereich reicht von 0 bis 55 °C. Der Installationsort muss innerhalb dieser Grenzen liegen.

Aus der Temperaturangabe allein lässt sich jedoch keine Eignung für Außenbereiche, Feuchtigkeit oder besondere mechanische Belastungen ableiten. Solche Anforderungen müssen gesondert anhand der Herstellerangaben geprüft werden. Für die Planung in Wohnräumen, Büros oder vergleichbaren Innenbereichen sind daher neben der Systemkompatibilität immer auch die tatsächlichen Umgebungsbedingungen maßgeblich.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | Qolsys |
| Artikelnummer | 88-031081 |
| Gerätetyp | Universalmagnetkontakt / Magnetkontakt |
| Serie | IQ |
| Verbindung | BUS |
| Versorgung | Über den BUS |
| Maximaler Stromverbrauch | 3,5 mA |
| Integrierte LED | Ja |
| Anzahl der Eingänge | 1 |
| Gehäusematerial | Kunststoff |
| Farbe | Weiß |
| Montageart | Aufputz / Aufbau |
| Arbeitstemperatur | 0 bis 55 °C |
| Kompatible Modelle | IQPH3AB, IQPK3AB, IQP43AB, IQPR060M |

Worauf es bei Auswahl und Installation ankommt

Der Qolsys BUS-Magnetkontakt kommt für die Überwachung geeigneter Türen und Fenster sowie für die Erweiterung einer kompatiblen IQ-Installation infrage. Seine Stärke liegt im Zusammenspiel von BUS-Kommunikation, BUS-Versorgung, lokaler LED-Anzeige und zusätzlichem Eingang.

Damit diese Ausstattung zur vorgesehenen Anwendung passt, empfiehlt sich vor der Bestellung ein strukturierter Abgleich:

– System prüfen: Gehört das eingesetzte Modell zu den angegebenen kompatiblen Geräten?
– Versorgung dimensionieren: Reicht die BUS-Versorgung für alle geplanten Teilnehmer aus?
– Montage vorbereiten: Sind Untergrund, Positionierung und vorgeschriebene Abstände geeignet?
– Anschlüsse klären: Welche Belegung und Beschaltung sind erforderlich?
– Zubehör abgleichen: Welche Komponenten werden für die konkrete Installation benötigt?
– Umgebung bewerten: Entspricht der Montageort den zulässigen Betriebsbedingungen?

Diese Prüfung schafft eine solide Grundlage für die Produktauswahl und hilft, ungeeignete Anschlüsse oder Montagepositionen frühzeitig zu vermeiden.

Fazit: Durchdachte Ausstattung für kompatible IQ-Anlagen

Der Qolsys 88-031081 Universalmagnetkontakt ist eine passende Option für eine kabelgebundene Öffnungsüberwachung in einer kompatiblen IQ-Systemumgebung. Die Versorgung über den BUS macht eine separate lokale Energiequelle überflüssig, während der maximale Stromverbrauch von 3,5 mA eine konkrete Grundlage für die Anlagenplanung bietet.

Mit integrierter LED, zusätzlichem Eingang und weißem Aufbaugehäuse verbindet das Gerät eine zweckmäßige Ausstattung mit dezenter Gestaltung. Wer Systemfreigaben, Anschlussbedingungen und Montagevorgaben sorgfältig berücksichtigt, erhält mit dem Qolsys 88-031081 Universalmagnetkontakt einen gut einplanbaren Baustein für ein abgestimmtes Überwachungskonzept.
