SATEL SLIM-S-PIR-PRO BUS: Leistungsstark & sicher mit 360°

Eine zuverlässige Raumüberwachung beginnt mit einem Bewegungsmelder, der zur Umgebung und zum Sicherheitskonzept passt. Der SATEL SLIM-S-PIR-PRO BUS verbindet eine rundum ausgerichtete Bewegungserkennung mit platzsparender Deckenmontage und BUS-gebundener Systemanbindung. Mit einem Erfassungswinkel von 360°, einem Erfassungsdurchmesser von bis zu 10 Metern und der angegebenen Einstufung nach EN 50131 Grad 3 bietet er wichtige Voraussetzungen für anspruchsvolle Sicherheitsanwendungen im Innenbereich.

Ob Büro, Empfangsbereich oder privates Objekt mit erhöhtem Schutzbedarf: Der PIR-Deckenbewegungsmelder lässt sich dort einplanen, wo Bewegungen aus unterschiedlichen Richtungen erkannt werden sollen. Sein weißes Kunststoffgehäuse fügt sich unauffällig in viele Raumgestaltungen ein. Entscheidend für eine zuverlässige Funktion bleiben jedoch die passende Systemumgebung, eine durchdachte Positionierung und die fachgerechte Installation.

SATEL SLIM-S-PIR-PRO BUS: 360°-Erfassung für die Innenraumüberwachung

Der SATEL SLIM-S-PIR-PRO BUS arbeitet mit passiver Infrarottechnik, kurz PIR. Diese erkennt Veränderungen der Wärmestrahlung innerhalb des überwachten Bereichs. Bewegt sich beispielsweise eine Person durch die Erfassungszonen, kann der Melder diese Veränderung registrieren und an das angeschlossene Sicherheitssystem weitergeben.

Der 360°-Erfassungswinkel ermöglicht eine rundum orientierte Überwachung von der Decke aus. Das ist insbesondere in Räumen hilfreich, die von mehreren Seiten betreten oder durchquert werden. Während ein Wandmelder auf eine bestimmte Blickrichtung ausgerichtet ist, kann ein zentral positionierter Deckenmelder Bewegungen rund um seinen Montageort erfassen.

Wichtig für die Planung: Der angegebene Erfassungsdurchmesser von bis zu 10 Metern entspricht nicht einer Reichweite von 10 Metern in jede Richtung. Bei einer kreisförmigen Betrachtung beträgt der zugehörige Radius bis zu 5 Meter. Wie gut die gewünschte Fläche tatsächlich überwacht wird, hängt unter anderem von der Montagehöhe, der Raumaufteilung und möglichen Hindernissen ab.

Hohe Regale, Schränke oder Trennwände können Erfassungsbereiche abschatten. Eine 360°-Angabe bedeutet deshalb nicht automatisch, dass jeder Punkt eines eingerichteten Raums ohne Einschränkung erfasst wird.

EN 50131 Grad 3: Ein Baustein für erhöhte Sicherheitsanforderungen

Ein wesentliches Auswahlmerkmal ist die angegebene Einstufung nach EN 50131 Grad 3. Diese ist für Einbruchmeldeanlagen mit erhöhten Sicherheitsanforderungen relevant und macht den Melder zu einer geeigneten Planungsoption für entsprechend ausgelegte Schutzkonzepte.

Gerade bei gewerblichen Objekten sollte die Auswahl eines Bewegungsmelders nicht allein anhand der überwachten Fläche erfolgen. Ebenso wichtig sind:

– die geforderte Sicherheitsklasse,
– die Kompatibilität mit der Alarmzentrale,
– die Bedingungen am Montageort,
– die fachgerechte Installation,
– die Abstimmung mit weiteren Komponenten der Anlage.

Dabei gilt: Die Grad-3-Einstufung eines einzelnen Melders überträgt sich nicht automatisch auf das gesamte Sicherheitssystem. Damit eine komplette Einbruchmeldeanlage diesen Sicherheitsgrad erfüllt, müssen auch die übrigen relevanten Komponenten sowie Planung, Installation und Betrieb den jeweiligen Anforderungen entsprechen.

BUS-Anbindung und Stromversorgung sinnvoll planen

Der SATEL SLIM-S-PIR-PRO BUS ist für eine kompatible BUS-Systemumgebung vorgesehen. Die Kommunikation und die Versorgung erfolgen über den BUS; als Versorgungsspannung sind 12 V DC angegeben.

Für die Anlagenplanung ist vor allem wichtig, die Anschlussvorgaben des Herstellers zu berücksichtigen. Dazu gehören die zulässige BUS-Topologie, die Leitungsauslegung und die verfügbare Stromreserve der Zentrale beziehungsweise der Versorgungseinheit.

Die maximale Stromaufnahme des Melders beträgt 45 mA. Dieser Wert sollte in die Strombedarfsberechnung einfließen – insbesondere dann, wenn mehrere Melder und weitere Verbraucher an derselben Versorgung betrieben werden.

Vor dem Kauf lohnt sich ein genauer Kompatibilitätscheck. Eine BUS-Anbindung ist kein universeller Anschlussstandard für beliebige Alarmanlagen. Ob die vorhandene Zentrale den Melder unterstützt und welche Systemkonfiguration erforderlich ist, muss anhand der aktuellen Produkt- und Systemdokumentation geprüft werden.

Deckenmontage: Unauffällig und platzsparend

Der Melder ist für die Aufputz- beziehungsweise Aufbaumontage an der Decke ausgelegt. Der angegebene Montagehöhenbereich reicht von 2,4 bis 3,5 Metern und eignet sich damit für zahlreiche übliche Wohn- und Gewerberäume.

Die Deckenposition bietet einen praktischen Vorteil: Wandflächen bleiben frei. Das erleichtert die Planung in Räumen, deren Wände bereits durch Fenster, Türen, Regale oder andere Einrichtungsgegenstände belegt sind. Häufig lässt sich zudem eine Position nahe der Raummitte wählen, die eine ausgewogene Rundum-Erfassung unterstützt.

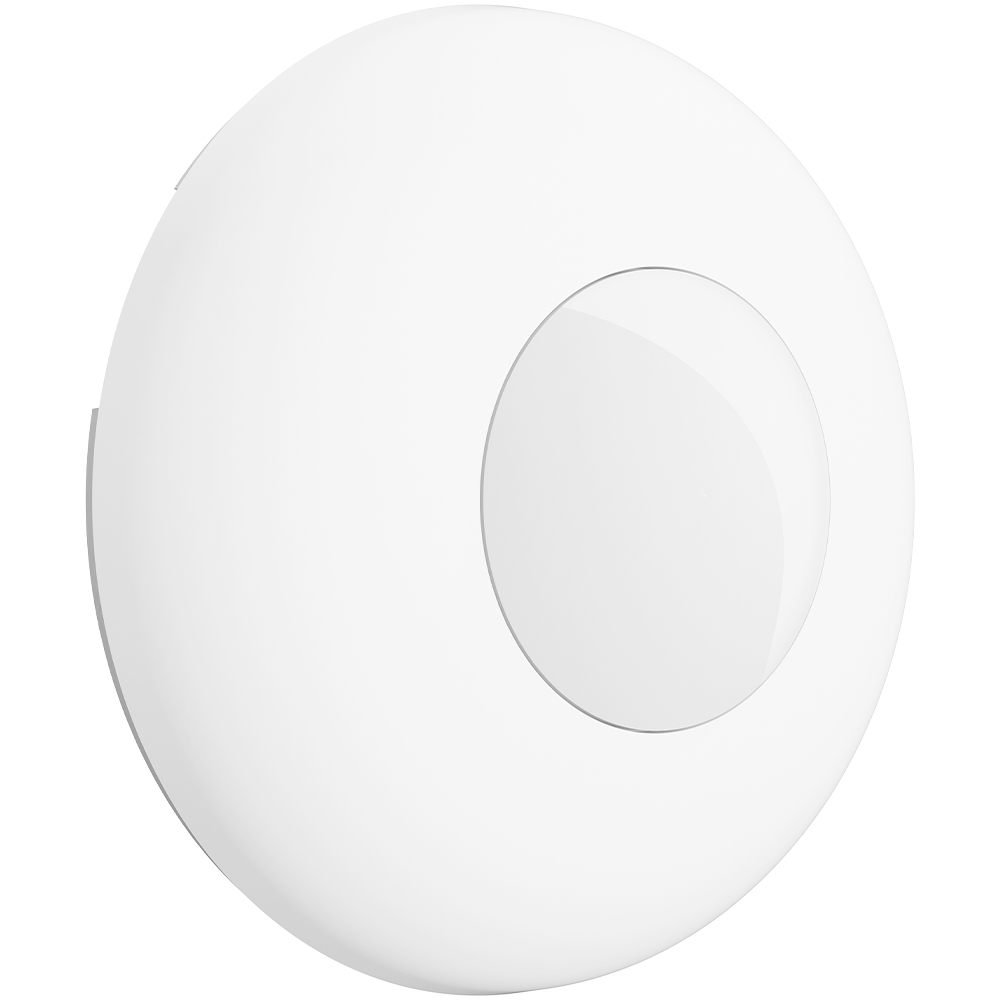

Das weiße Kunststoffgehäuse passt optisch besonders gut zu hellen Decken. Eine integrierte LED gehört ebenfalls zur Ausstattung. Welche Betriebszustände sie anzeigt und welche Einstellungen möglich sind, sollte in der zugehörigen Dokumentation nachgelesen werden.

Technische Daten des SATEL SLIM-S-PIR-PRO BUS im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | SATEL |
| Artikelnummer | SLIM-S-PIR-PRO BUS |
| Serie laut Artikelangaben | BeWave |
| Gerätetyp | PIR-Bewegungsmelder |
| Detektionsart | Passive Infrarottechnik |
| Erfassungswinkel | 360° |
| Erfassungsdurchmesser | Bis zu 10 m |
| Versorgungsspannung | 12 V DC |
| Versorgung und Verbindung | BUS |
| Maximale Stromaufnahme | 45 mA |
| Montageort | Decke |
| Montageart | Aufputz / Aufbau |
| Montagehöhe | 2,4 bis 3,5 m |
| Sicherheitsgrad | EN 50131 Grad 3 |
| Arbeitstemperatur | −10 bis +55 °C |
| Integrierte LED | Ja |
| Gehäusematerial | Kunststoff |
| Farbe | Weiß |

Die Angaben bilden eine Grundlage für die Vorauswahl. Für die konkrete Projektierung sind die aktuellen Herstellerunterlagen maßgeblich, insbesondere hinsichtlich Systemzuordnung, Kompatibilität und Installationsbedingungen.

Einsatzbereiche und Tipps für eine zuverlässige Erfassung

Der PIR-Deckenbewegungsmelder eignet sich zur Einplanung in Innenräume, in denen eine zentrale Rundum-Erfassung gewünscht ist. Typische Einsatzbereiche sind Büros, Besprechungsräume, Empfangszonen und gewerbliche Nebenräume. Auch in privaten Gebäuden mit erhöhtem Sicherheitsanspruch kann er Bestandteil eines abgestimmten Alarmkonzepts sein.

Für die Standortwahl sollten zunächst die wahrscheinlichen Bewegungswege im Raum betrachtet werden. Anschließend ist zu prüfen, ob Möbel oder bauliche Elemente die Sicht auf diese Bereiche einschränken. Direkte Wärmequellen und andere ungünstige Umgebungsbedingungen sind ebenfalls zu berücksichtigen.

Nach der Montage sollte die Erfassung anhand der Herstellervorgaben überprüft werden. So lässt sich feststellen, ob die relevanten Laufwege tatsächlich abgedeckt sind. Auch spätere Änderungen der Einrichtung können eine erneute Kontrolle sinnvoll machen.

Der angegebene Arbeitstemperaturbereich von −10 bis +55 °C ersetzt keine Freigabe für den Außenbereich. Der Melder ist für die beschriebene Innenraumüberwachung vorgesehen.

Fazit: Durchdachte Raumabsicherung mit dem SATEL SLIM-S-PIR-PRO BUS

Der SATEL SLIM-S-PIR-PRO BUS kombiniert 360°-PIR-Erfassung, einen Erfassungsdurchmesser von bis zu 10 Metern und BUS-Anbindung mit unauffälliger Deckenmontage. Die angegebene Einstufung nach EN 50131 Grad 3 macht ihn besonders für Sicherheitskonzepte mit erhöhten Anforderungen interessant.

Seine Stärken kommen vor allem dann zum Tragen, wenn Montagehöhe, Raumaufteilung und Systemkompatibilität sorgfältig aufeinander abgestimmt sind. Wer diese Punkte berücksichtigt und die Installation fachgerecht umsetzen lässt, erhält eine klar definierte Komponente für eine anspruchsvolle Innenraumabsicherung.
