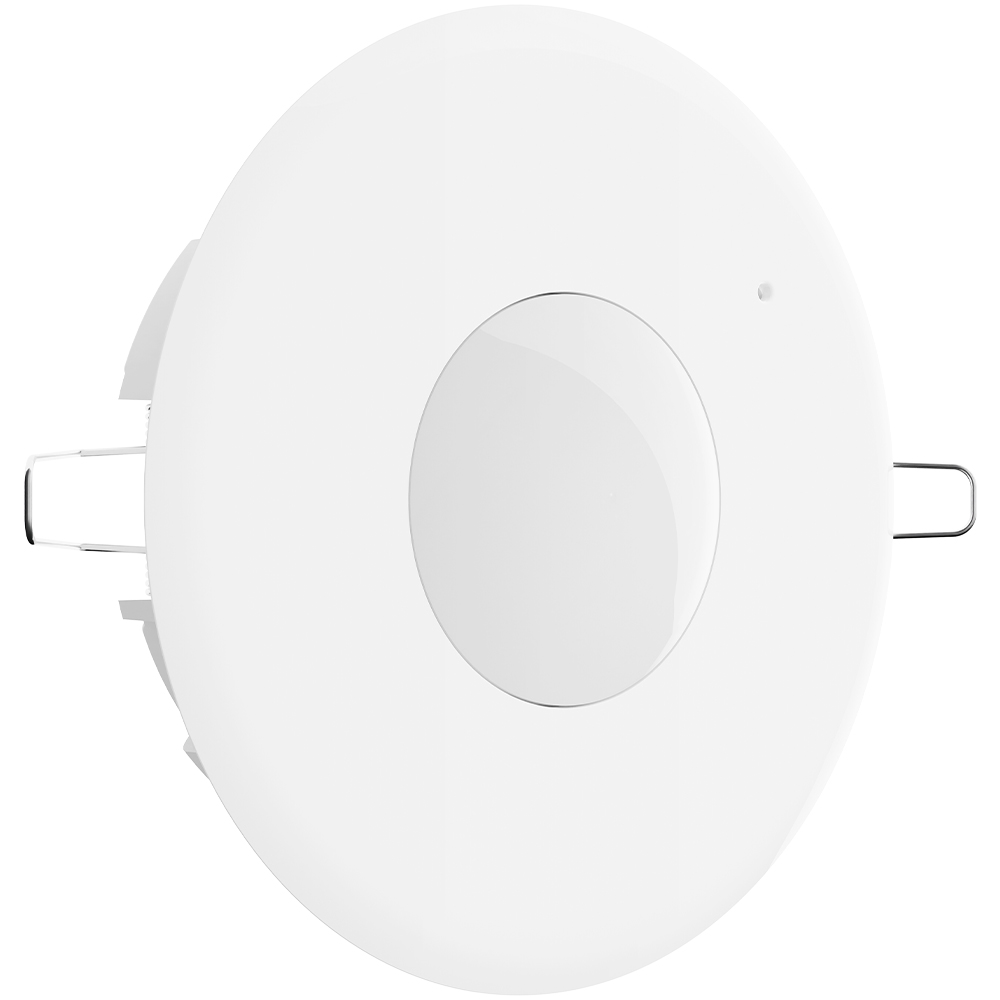

SATEL SLIM-R-PIR BUS-PIR-Deckenmelder: Stark & zuverlässig

Sicherheitstechnik soll zuverlässig arbeiten, ohne die Raumgestaltung zu dominieren. Der SATEL SLIM-R-PIR BUS-PIR-Deckenmelder verbindet diese Anforderungen: Er ermöglicht eine Bewegungserkennung mit 360°-Erfassungswinkel und lässt sich durch seine Unterputz- beziehungsweise Einbaumontage dezent in die Decke integrieren. Das weiße Kunststoffgehäuse fügt sich besonders unauffällig in helle Deckenflächen ein.

Mit einer angegebenen Detektionsreichweite von 10 m, kabelgebundener Versorgung über 12 V DC und der Einstufung nach EN 50131 Grad 2 bietet der Melder wichtige Voraussetzungen für eine fachgerecht geplante Einbruchmeldeanlage. Er eignet sich für Innenräume, in denen eine flächige Bewegungserkennung ebenso gefragt ist wie eine zurückhaltende Optik – beispielsweise in Wohnbereichen, Büros oder gewerblich genutzten Räumen.

SATEL SLIM-R-PIR BUS-PIR-Deckenmelder: 360°-Erfassung mit PIR-Technologie

Der SLIM-R-PIR arbeitet mit passiver Infrarottechnologie, kurz PIR. Dabei erfasst er Veränderungen der Wärmestrahlung innerhalb seines Überwachungsbereichs. Solche Veränderungen entstehen beispielsweise, wenn sich eine Person durch den Raum bewegt.

Der Erfassungswinkel von 360° ermöglicht eine Rundumerfassung um den Montagepunkt. Bei geeigneter Positionierung an der Decke kann der Melder somit Bewegungen aus unterschiedlichen Richtungen erkennen. Eine freie Wandfläche ist für die Installation nicht erforderlich – ein praktischer Vorteil in Räumen mit großen Fensterfronten, umfangreicher Möblierung oder bewusst gestalteten Wandflächen.

Die angegebene Detektionsreichweite beträgt 10 m. Wie gut sich diese im jeweiligen Raum nutzen lässt, hängt jedoch von den örtlichen Bedingungen ab. Entscheidend sind insbesondere:

– die Raumgröße und der Grundriss,
– die Montagehöhe und die Position des Melders,
– hohe Möbel, Regale oder Trennwände,
– mögliche Abschattungen innerhalb des Erfassungsbereichs.

Ein 360°-Erfassungswinkel bedeutet daher nicht automatisch, dass jeder Bereich eines Raums lückenlos überwacht wird. Eine sorgfältige Platzierung und eine Prüfung der Erfassung nach der Montage sind wesentliche Schritte für eine zuverlässige Funktion.

Dezenter Deckeneinbau für anspruchsvolle Raumkonzepte

Ein wesentliches Merkmal des SATEL SLIM-R-PIR ist seine vorgesehene Unterputz- beziehungsweise Einbaumontage. Im Vergleich zu deutlich sichtbaren Aufbaumeldern bleibt der sichtbare Teil der Installation zurückhaltend. So lässt sich die Sicherheitstechnik in das Raumkonzept einbinden, ohne unnötig Aufmerksamkeit auf sich zu ziehen.

Besonders in Wohnräumen, Besprechungszimmern, Empfangsbereichen oder gepflegten Verkaufsflächen kann diese dezente Gestaltung ein wichtiges Auswahlkriterium sein. Gleichzeitig bleiben die Wände frei für Bilder, Präsentationsflächen, Schränke oder andere Einrichtungsgegenstände.

Der vorgesehene Montagehöhenbereich liegt zwischen 2,4 und 3,5 m. Damit kommt der Melder für viele typische Wohn- und Arbeitsumgebungen infrage, sofern die baulichen Voraussetzungen erfüllt sind. Vor der Installation sollten der erforderliche Einbauraum, die Beschaffenheit der Decke und die Leitungsführung anhand der Herstellerunterlagen geprüft werden.

Bei Neubauten oder umfassenden Renovierungen lässt sich die verdeckte Verkabelung frühzeitig berücksichtigen. Das erleichtert eine saubere Integration und hilft, spätere Anpassungen an Decke und Leitungswegen zu vermeiden.

Kabelgebundene Versorgung und passende Systemintegration

Der SATEL SLIM-R-PIR BUS-PIR-Deckenmelder wird kabelgebunden mit 12 V DC versorgt. Ein regelmäßiger Batteriewechsel entfällt dadurch. Das ist vor allem bei dauerhaft betriebenen Sicherheitsanlagen und bei mehreren installierten Meldern ein praktischer Vorteil. Die erforderlichen Funktionsprüfungen und Wartungsmaßnahmen der Anlage bleiben selbstverständlich dennoch wichtig.

Die maximale Stromaufnahme beträgt 38 mA. Für die Auslegung der Stromversorgung muss nicht nur der einzelne Melder, sondern der Gesamtbedarf aller angeschlossenen Komponenten berücksichtigt werden.

Ebenso wichtig ist die Kompatibilität mit der vorgesehenen Einbruchmeldeanlage. Die Bezeichnung als BUS-PIR-Deckenmelder bedeutet nicht, dass das Gerät ohne Weiteres mit jeder Alarmzentrale zusammenarbeitet. Vor dem Kauf sollten deshalb folgende Punkte anhand der aktuellen Herstellerdokumentation geklärt werden:

– Welche Zentrale beziehungsweise Systemumgebung wird unterstützt?
– Welche Anschluss- und Verkabelungsvorgaben gelten?
– Welche Einstellungen sind für die Inbetriebnahme erforderlich?
– Welche Anforderungen stellt die geplante Anlage an ihre Komponenten?

Zur Ausstattung gehört außerdem eine integrierte LED. Welche Betriebszustände sie anzeigt und welche Konfigurationsmöglichkeiten bestehen, ist der jeweiligen Produkt- oder Installationsanleitung zu entnehmen.

EN 50131 Grad 2: Einordnung für die Sicherheitsplanung

Die Einstufung nach EN 50131 Grad 2 ist ein relevantes Merkmal bei der Auswahl von Komponenten für Einbruchmeldeanlagen. Sie hilft dabei, den Melder einem entsprechenden Sicherheitskonzept zuzuordnen.

Wichtig bleibt die Unterscheidung zwischen Einzelgerät und Gesamtanlage: Die Einstufung des Melders allein bestätigt nicht, dass die vollständige Installation sämtliche Anforderungen dieses Grades erfüllt. Dafür müssen unter anderem die Alarmzentrale, weitere Melder, die Verkabelung, die Montage und die Parametrierung zusammenpassen.

Wer konkrete Vorgaben für sein Objekt erfüllen muss, sollte die Produktauswahl deshalb im Rahmen einer fachkundigen Gesamtplanung treffen.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | SATEL |
| Modell / Artikelnummer | SLIM-R-PIR |
| Produkttyp | BUS-PIR-Deckenmelder |
| Detektionsprinzip | Passive Infrarottechnologie (PIR) |
| Detektionsreichweite | 10 m |
| Erfassungswinkel | 360° |
| Montageart | Unterputz- beziehungsweise Einbaumontage an der Decke |
| Montagehöhe | 2,4 bis 3,5 m |
| Versorgung und Verbindung | Kabelgebunden |
| Spannungsversorgung | 12 V DC |
| Maximale Stromaufnahme | 38 mA |
| Integrierte LED | Ja |
| Einstufung | EN 50131 Grad 2 |
| Arbeitstemperatur | −10 bis +55 °C |
| Gehäusematerial | Kunststoff |
| Farbe | Weiß |

Geeignete Einsatzbereiche und praktische Vorteile

Der SLIM-R-PIR eignet sich insbesondere für Innenräume, in denen eine deckenbasierte Bewegungserkennung sinnvoll ist. Dazu zählen Wohn- und Aufenthaltsräume, Büros, Besprechungszimmer, Empfangszonen sowie kleinere Verkaufsräume. Voraussetzung ist stets, dass Erfassungsbereich, Einbausituation und Systemkompatibilität zur Anwendung passen.

Seine Vorteile liegen in der Kombination aus Rundumerfassung, dezenter Montage und kabelgebundener Versorgung. Während der Deckeneinbau das Erscheinungsbild des Raums schont, unterstützt die 360°-Erfassung die Bewegungserkennung aus verschiedenen Richtungen. Die feste Stromversorgung vermeidet zudem batteriebedingte Wechselintervalle.

Der spezifizierte Arbeitstemperaturbereich von −10 bis +55 °C ist ein weiterer Anhaltspunkt für die Standortplanung. Daraus lässt sich jedoch keine Eignung für Außenbereiche oder Feuchträume ableiten. Für solche Einsatzorte sind zusätzliche Angaben zu den zulässigen Umgebungsbedingungen erforderlich.

Fazit: Dezente Bewegungserkennung mit klarer technischer Grundlage

Der SATEL SLIM-R-PIR BUS-PIR-Deckenmelder ist eine überzeugende Option für Sicherheitskonzepte, die eine unauffällige Deckeninstallation mit kabelgebundener Bewegungserkennung verbinden sollen. Die 360°-Erfassung, eine angegebene Detektionsreichweite von 10 m und die Einstufung nach EN 50131 Grad 2 liefern wichtige Auswahlkriterien.

Seine Stärken kommen besonders bei einer sorgfältig geplanten Installation zur Geltung. Wer Systemkompatibilität, Montagehöhe, Einbaubedingungen und mögliche Abschattungen vorab prüft, kann den Melder gezielt in eine passende Einbruchmeldeanlage integrieren – für funktionale Raumüberwachung, die optisch im Hintergrund bleibt.
