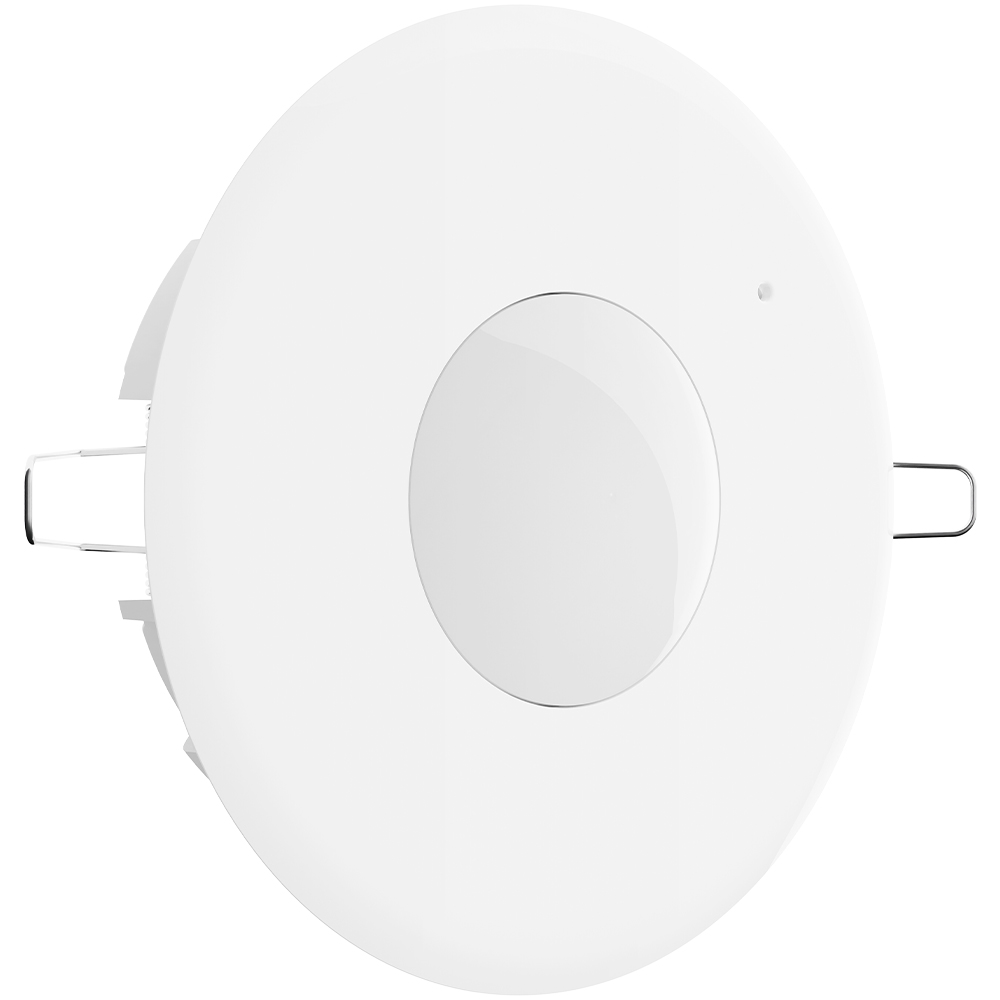

SLIM-R-PIR-LUNA BUS PIR-Deckenbewegungsmelder – 10 m Detektionsreichweite, 360° Erfassung, EN 50131 Grad 2

Der SATEL SLIM-R-PIR-LUNA BUS PIR-Deckenbewegungsmelder verbindet eine dezente Deckenmontage mit einer flächigen Bewegungserfassung für professionelle Einbruchmeldesysteme. Mit 360° Erfassungswinkel, einer angegebenen Detektionsreichweite von 10 m und der Einstufung nach EN 50131 Grad 2 eignet er sich für die Überwachung von Innenbereichen in Wohngebäuden und gewerblich genutzten Objekten. Die BUS-Anbindung ermöglicht die Einbindung in ein kompatibles Sicherheitssystem und übernimmt zugleich die Versorgung des Melders.

Das weiße Kunststoffgehäuse fügt sich unauffällig in helle Deckenflächen ein. Durch die vorgesehene Unterputz- beziehungsweise Einbaumontage ist der Bewegungsmelder besonders interessant, wenn Sicherheitstechnik zuverlässig arbeiten soll, ohne die Raumgestaltung zu dominieren.

SLIM-R-PIR-LUNA BUS PIR-Deckenbewegungsmelder: Rundumerfassung für Innenräume

Der SLIM-R-PIR-LUNA BUS arbeitet mit passiver Infrarottechnik, kurz PIR. Dieses Detektionsprinzip erfasst Veränderungen der Wärmestrahlung innerhalb des überwachten Bereichs. Bewegt sich eine Person durch die Erfassungszonen, kann der Melder diese Veränderung als Bewegung erkennen und an das angeschlossene, kompatible Sicherheitssystem weitergeben.

Der Erfassungswinkel von 360° ist auf die Positionierung an der Decke ausgelegt. Anders als bei einer gerichteten Wandmontage lässt sich damit der Bereich rund um den Montagepunkt überwachen. Das bietet Vorteile in Räumen, die aus mehreren Richtungen betreten werden können, sowie an zentralen Übergängen zwischen verschiedenen Nutzungsbereichen.

Die angegebene Detektionsreichweite von 10 m schafft eine gute Grundlage für die Planung der Raumüberwachung. Wie vollständig ein Bereich tatsächlich erfasst wird, hängt jedoch auch von der Montagehöhe, der Raumgeometrie und möglichen Abschattungen ab. Hohe Möbel, Trennwände oder andere Hindernisse sollten deshalb bereits bei der Positionierung berücksichtigt werden.

BUS-Anbindung für eine strukturierte Systemintegration

Die Verbindung und Versorgung des SATEL Bewegungsmelders erfolgen über den BUS. Für Installationen mit passender Systemarchitektur bietet dies einen klaren Vorteil: Der Melder wird als Bestandteil einer zusammenhängenden Sicherheitslösung geplant und angeschlossen.

Die angegebene Spannungsversorgung beträgt 12 V DC, der maximale Stromverbrauch 65 mA. Diese Werte sind insbesondere für Facherrichter wichtig, um die Strombilanz der Anlage und die Auslegung der BUS-Versorgung zu prüfen. Bei mehreren angeschlossenen Komponenten sollte stets der Gesamtbedarf berücksichtigt werden.

Entscheidend ist die Kompatibilität mit der vorgesehenen Alarmzentrale beziehungsweise dem eingesetzten BUS-System. Eine BUS-Verbindung bedeutet nicht automatisch, dass der Melder an beliebigen BUS-Anlagen betrieben werden kann. Vor der Auswahl sollten daher die freigegebenen Systemkombinationen und Anschlussvorgaben anhand der aktuellen SATEL-Dokumentation geprüft werden.

Dezente Deckenmontage mit praxisgerechtem Montagebereich

Für den SLIM-R-PIR-LUNA BUS ist eine Montagehöhe von 2,4 bis 3,5 m angegeben. Damit lässt sich der PIR-Melder bei unterschiedlichen Raumhöhen einsetzen. Die Deckenposition ist besonders dort sinnvoll, wo Wandflächen durch Fenster, Schränke, Ausstellungsflächen oder andere Einrichtungsgegenstände belegt sind.

Die Unterputz- beziehungsweise Einbaumontage unterstützt ein zurückhaltendes Erscheinungsbild. Das weiße Kunststoffgehäuse passt insbesondere zu hellen Decken und sachlich gestalteten Innenräumen. Für Bauherren, Planer und Betreiber entsteht so eine Lösung, die technische Anforderungen und optische Zurückhaltung miteinander verbindet.

Eine LED ist integriert. Welche Funktionen diese im Betrieb übernimmt und welche Einstellungen verfügbar sind, sollte der jeweiligen Produkt- und Installationsdokumentation entnommen werden. Dadurch lässt sich die Ausführung gezielt auf die Anforderungen des Projekts abstimmen.

EN 50131 Grad 2 als Orientierung für die Sicherheitsplanung

Die Einstufung nach EN 50131 Grad 2 ist ein wichtiger Auswahlparameter für die Einbindung in entsprechend geplante Einbruchmeldeanlagen. Sie unterstützt Fachplaner und Errichter dabei, Komponenten anhand definierter Sicherheitsanforderungen auszuwählen.

Dabei gilt: Die Einstufung eines einzelnen Bewegungsmelders ist nicht mit der Konformität der gesamten Anlage gleichzusetzen. Auch Alarmzentrale, weitere Komponenten, Installation und Konfiguration müssen zum geforderten Sicherheitsniveau passen. Der SATEL PIR-Deckenbewegungsmelder ist somit ein gezielt auszuwählender Baustein innerhalb eines abgestimmten Schutzkonzepts.

Technische Daten

– Hersteller: SATEL
– Artikelnummer: SLIM-R-PIR-LUNA BUS
– Gerätetyp: Bewegungsmelder, PIR-Melder
– Detektionsart: Bewegungserkennung mittels passiver Infrarottechnik
– Detektionsreichweite: 10 m
– Erfassungswinkel: 360°
– Verbindung: BUS
– Versorgungsart: BUS
– Spannungsversorgung: 12 V DC
– Stromverbrauch maximal: 65 mA
– Einstufung: EN 50131 Grad 2
– Montageart: Decke, Unterputz / Einbau
– Montagehöhe: 2,4 bis 3,5 m
– Arbeitstemperatur: −10 bis +55 °C
– Integrierte LED: Ja
– Gehäusematerial: Kunststoff
– Farbe: Weiß

Einsatzbereiche und Vorteile für Ihr Projekt

Der BUS-PIR-Bewegungsmelder kommt für Innenräume infrage, in denen eine zentrale Deckenposition eine sinnvolle Erfassung ermöglicht. Typische Einsatzbereiche sind Wohn- und Aufenthaltsräume, Büros, Besprechungszimmer, Empfangsbereiche sowie übersichtlich gestaltete Flure. Voraussetzung ist jeweils, dass Raumaufteilung, Umgebungsbedingungen und Systemkompatibilität zur vorgesehenen Installation passen.

Sein besonderes Wertversprechen liegt in der Kombination aus 360°-Erfassung, BUS-Versorgung, unauffälliger Einbaumontage und EN-50131-Grad-2-Einstufung. Anwender erhalten eine Lösung zur Bewegungsüberwachung, während Facherrichter von klar benannten elektrischen und montagebezogenen Planungsdaten profitieren.

Für einen zuverlässigen Betrieb ist eine sorgfältige Platzierung entscheidend. Direkte Wärmequellen, ungünstige Sonneneinstrahlung und verdeckte Erfassungsbereiche sollten bei der Projektierung berücksichtigt werden. Nach der Installation empfiehlt sich eine Prüfung der tatsächlichen Erfassung im vorgesehenen Überwachungsbereich.

Fazit: SLIM-R-PIR-LUNA BUS PIR-Deckenbewegungsmelder für durchdachte Sicherheitslösungen

Der SATEL SLIM-R-PIR-LUNA BUS PIR-Deckenbewegungsmelder bietet eine überzeugende Ausstattung für kompatible BUS-Einbruchmeldesysteme. Seine 10 m Detektionsreichweite, der 360° Erfassungswinkel und die flexible Montagehöhe von 2,4 bis 3,5 m unterstützen eine bedarfsgerechte Raumüberwachung. Zusammen mit der dezenten Einbauausführung und der Einstufung nach EN 50131 Grad 2 entsteht eine attraktive Wahl für Projekte, bei denen Sicherheitstechnik funktional, systemgerecht und optisch zurückhaltend integriert werden soll.
