TPH-2 DG BUS-Multisensormelder: Leistungsstark & sparsam

Wer das Raumklima beurteilen möchte, braucht mehr als einen einzelnen Temperaturwert. Der SATEL TPH-2 DG BUS-Multisensormelder erfasst Temperatur, Luftdruck und relative Luftfeuchtigkeit in einem kompakten Gerät. Damit liefert er eine vielseitige Datengrundlage für die Beobachtung von Umgebungsbedingungen innerhalb eines kompatiblen Systems.

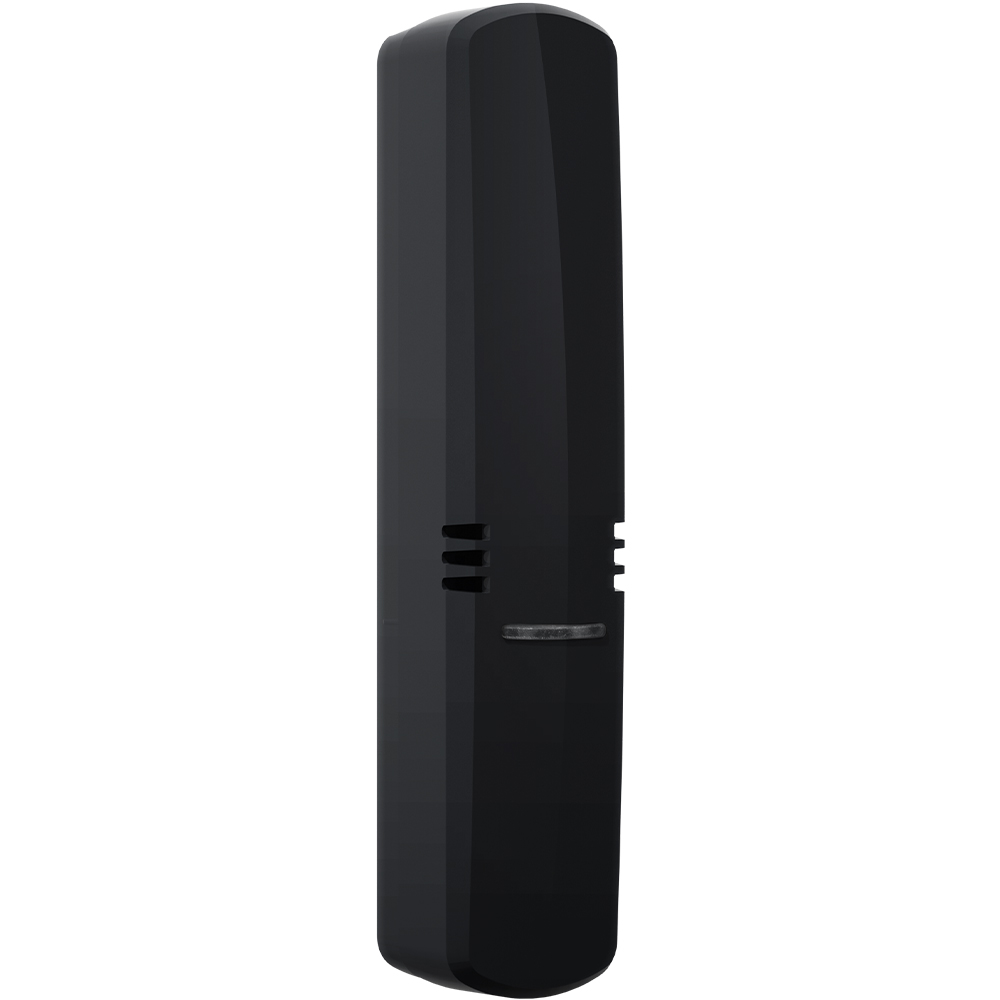

Sein Vorteil liegt in der Kombination: Drei Messgrößen werden an einem Installationspunkt erfasst, während Anbindung und Stromversorgung über den BUS erfolgen. Bei einer Versorgungsspannung von 12 V DC beträgt die maximale Stromaufnahme lediglich 5 mA. Das dunkelgraue Kunststoffgehäuse ist für die Aufputz- beziehungsweise Aufbaumontage ausgelegt und fügt sich besonders in technisch oder dunkel gestaltete Umgebungen dezent ein.

TPH-2 DG BUS-Multisensormelder: Drei Klimawerte im Zusammenspiel

Temperatur, Luftfeuchtigkeit und Luftdruck beschreiben unterschiedliche Aspekte der Umgebung. Werden sie gemeinsam erfasst, entsteht eine breitere Informationsbasis als bei der ausschließlichen Temperaturüberwachung.

Der TPH-2 DG stellt dafür drei Messgrößen bereit:

– Temperatur: Sie macht thermische Veränderungen am Installationsort nachvollziehbar.
– Relative Luftfeuchtigkeit: Sie beschreibt den Feuchtezustand der Luft im Verhältnis zur temperaturabhängigen Sättigung.
– Luftdruck: Er ergänzt die Temperatur- und Feuchtewerte um eine weitere physikalische Umgebungsgröße.

Gerade Temperatur und relative Luftfeuchtigkeit sollten im Zusammenhang betrachtet werden. Ändert sich die Temperatur, kann sich auch die relative Luftfeuchtigkeit verändern, ohne dass der Luft tatsächlich Feuchtigkeit zugeführt oder entzogen wird. Die gemeinsame Erfassung erleichtert es deshalb, Veränderungen der Messwerte einzuordnen.

Der Multisensormelder liefert die Datenbasis. Ob die Werte angezeigt, protokolliert oder für automatisierte Abläufe verwendet werden, hängt vom angeschlossenen System und dessen Konfiguration ab. Eine eigenständige Klimaregelung oder bestimmte Automatisierungsfunktionen sind durch den Sensor allein nicht garantiert.

BUS-Anbindung für eine strukturierte Installation

Der SATEL TPH-2 DG wird über eine BUS-Verbindung in die vorgesehene Systemumgebung eingebunden. Auch seine Versorgung erfolgt über den BUS. Eine separate lokale Netzversorgung direkt am Montageort muss daher nicht vorgesehen werden, sofern die Installation entsprechend ausgelegt ist.

Diese Kombination unterstützt eine übersichtliche Planung: Datenanbindung und Versorgung werden innerhalb der vorgesehenen BUS-Struktur berücksichtigt. Das ist insbesondere dann praktisch, wenn eine bestehende kompatible Anlage um zusätzliche Klimadaten erweitert werden soll.

Wichtig bleibt jedoch die Prüfung der Kompatibilität. Eine BUS-Verbindung bedeutet nicht, dass das Gerät mit jedem BUS-System zusammenarbeitet. Vor der Auswahl sollten Facherrichter und Anwender anhand der aktuellen SATEL-Unterlagen klären:

– Unterstützt das vorgesehene Steuergerät den TPH-2 DG?
– Entspricht die vorhandene Schnittstelle den Anforderungen?
– Sind bestimmte Software- oder Firmwarestände erforderlich?
– Lassen sich alle benötigten Messwerte im Zielsystem nutzen?
– Reicht das verfügbare Versorgungsbudget für sämtliche angeschlossenen Komponenten aus?

So wird aus einer grundsätzlich passenden Sensorlösung eine zuverlässig geplante Systemerweiterung.

Geringe Stromaufnahme im laufenden Betrieb

Mit einer maximalen Stromaufnahme von 5 mA bei 12 V DC benötigt der TPH-2 DG BUS-Multisensormelder nur wenig elektrische Leistung. Rechnerisch entspricht das maximal 0,06 W am Gerät. Zusätzliche Verluste der übergeordneten Stromversorgung sind dabei nicht berücksichtigt.

Der geringe Bedarf ist vor allem bei der Auslegung einer Anlage mit mehreren BUS-Komponenten interessant. Dennoch sollte die Planung immer den Gesamtbedarf berücksichtigen: Entscheidend ist nicht allein die Stromaufnahme eines Sensors, sondern die Summe aller angeschlossenen Geräte einschließlich der erforderlichen Reserven gemäß den Systemvorgaben.

Damit verbindet der TPH-2 DG eine vielseitige Messwerterfassung mit einem sparsamen elektrischen Betrieb, ohne dass dafür mehrere separate Sensorgeräte an derselben Stelle installiert werden müssen.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | SATEL |
| Artikelnummer | TPH-2 DG |
| Gerätetyp | Temperaturmelder / Multisensormelder |
| Erfasste Umgebungsgrößen | Temperatur, Luftdruck, relative Luftfeuchtigkeit |
| Detektionsart | Thermisch |
| Spannungsversorgung | 12 V DC |
| Versorgungsart | BUS |
| Verbindung | BUS |
| Maximale Stromaufnahme | 5 mA |
| Arbeitstemperatur | −10 bis +55 °C |
| Gehäusematerial | Kunststoff |
| Farbe | Dunkelgrau |
| Montageart | Aufputz / Aufbau |
| Integrierte LED | Ja |

Für die konkrete Projektierung sind darüber hinaus Angaben zu Messbereichen, Messgenauigkeit, Schutzart und Installationsvorgaben relevant. Diese sollten den aktuellen offiziellen Produktunterlagen entnommen werden.

Montageort sorgfältig auswählen

Das dunkelgraue Kunststoffgehäuse ist für die Montage auf einer geeigneten Oberfläche vorgesehen. Optisch passt es insbesondere zu dunklen Wandflächen, technischen Einrichtungen und zurückhaltenden Gestaltungskonzepten. Eine integrierte LED gehört zur Ausstattung; ihre genaue Funktion ist anhand der Herstellerdokumentation zu prüfen.

Für die Qualität der erfassten Klimadaten ist vor allem der Montageort entscheidend. Ein Sensor misst zunächst die Bedingungen in seiner unmittelbaren Umgebung. Direkte Sonneneinstrahlung, nahe Heizquellen oder starke Zugluft können daher Werte verursachen, die für den übrigen Raum nur eingeschränkt repräsentativ sind.

Der Installationspunkt sollte zur Messaufgabe passen und nach den Herstellervorgaben gewählt werden. Soll das allgemeine Raumklima beobachtet werden, sind örtliche Sondereinflüsse möglichst zu vermeiden.

Der Arbeitstemperaturbereich von −10 bis +55 °C ist nicht mit dem Temperaturmessbereich gleichzusetzen. Er beschreibt die zulässigen Umgebungstemperaturen für den Betrieb. Ebenso lässt sich daraus keine Eignung für eine ungeschützte Außenmontage ableiten. Dafür wären zusätzliche Angaben zu Schutzart und Einsatzbedingungen erforderlich.

Wo der Multisensormelder sinnvoll eingesetzt werden kann

Der TPH-2 DG ist für Anwendungen interessant, bei denen mehrere Klimawerte innerhalb einer kompatiblen Installation bereitgestellt werden sollen. Je nach Herstellerfreigabe und örtlichen Bedingungen kommen beispielsweise Wohnräume, Büros oder geeignete Technikbereiche infrage.

In Wohn- und Arbeitsräumen können Temperatur- und Feuchtewerte helfen, Veränderungen des Raumklimas sichtbar zu machen. In technischen Bereichen liefern die Messdaten zusätzliche Informationen über die Umgebung. Der Luftdruck ergänzt diese Datengrundlage über die klassische Temperatur- und Feuchteerfassung hinaus.

Unterstützt das angeschlossene System entsprechende Funktionen, können die Werte beispielsweise zur Anzeige, zur Protokollierung oder als Grundlage definierter Reaktionen dienen. Welche Möglichkeiten tatsächlich verfügbar sind, ergibt sich aus der Gesamtlösung – nicht allein aus dem Funktionsumfang des Melders.

Fazit: TPH-2 DG BUS-Multisensormelder für vielseitige Klimadatenerfassung

Der SATEL TPH-2 DG BUS-Multisensormelder bündelt Temperatur-, Luftdruck- und Luftfeuchtigkeitserfassung in einem Gerät. Seine BUS-Anbindung mit Versorgung über den BUS, die geringe maximale Stromaufnahme von 5 mA und das dunkelgraue Aufbaugehäuse machen ihn zu einer praktischen Option für kompatible Installationen.

Sein zentraler Mehrwert ist klar: Drei Umgebungsgrößen lassen sich an einem gemeinsamen Installationspunkt erfassen. Wer seine Anlage gezielt um Klimadaten erweitern möchte, erhält damit eine funktionale und sparsame Sensorlösung. Vor dem Kauf sollten Systemkompatibilität, benötigte Messbereiche, Messgenauigkeit und Montagebedingungen mit den aktuellen SATEL-Unterlagen abgeglichen werden.
