TPH-2 BR BUS-Multisensormelder zur Temperatur-, Luftdruck- und Luftfeuchtigkeitsmessung

Der SATEL TPH-2 BR BUS-Multisensormelder erfasst Temperatur, Luftdruck und Luftfeuchtigkeit in einem kompakten Gerät. Damit eignet er sich für Anwendungen, bei denen mehrere klimatische Größen an einem Messpunkt überwacht werden sollen. Die Kombination aus drei Messfunktionen unterstützt eine übersichtliche Erfassung der Umgebungsbedingungen und reduziert den Bedarf an separaten Sensoren für die einzelnen Messgrößen.

Der Multisensormelder wird über den BUS angebunden und versorgt. Mit einer Spannungsversorgung von 12 V DC und einer maximalen Stromaufnahme von 5 mA ist er auf einen sparsamen Betrieb ausgelegt. Sein braunes Kunststoffgehäuse bietet eine optisch passende Lösung für dunkle Untergründe, Holzoberflächen und entsprechend gestaltete Innenräume. Die Aufputzmontage ermöglicht eine Installation auf geeigneten Oberflächen, ohne das Gerät in die Wand einlassen zu müssen.

TPH-2 BR BUS-Multisensormelder: Drei Messgrößen für eine umfassendere Klimaüberwachung

Eine reine Temperaturmessung liefert nicht immer genügend Informationen, um die klimatischen Bedingungen eines Raumes einzuschätzen. Der SATEL TPH-2 BR ergänzt die Temperaturerfassung deshalb um die Messung von Luftfeuchtigkeit und Luftdruck. So stehen mehrere zusammengehörige Umgebungswerte zur Verfügung, die sich innerhalb eines kompatiblen Systems auswerten lassen.

Die Temperaturmessung unterstützt die Überwachung thermischer Veränderungen. Das ist beispielsweise in Wohnbereichen, Büros oder technischen Räumen interessant, in denen Temperaturentwicklungen beobachtet werden sollen.

Die Luftfeuchtigkeitsmessung ergänzt diese Informationen um einen weiteren wichtigen Faktor des Raumklimas. Sie kann dabei helfen, trockene oder feuchte Umgebungsbedingungen frühzeitig zu erkennen und deren Verlauf nachzuvollziehen. Welche Meldungen oder nachgelagerten Aktionen daraus entstehen, hängt von der angeschlossenen Systemtechnik und deren Konfiguration ab.

Die Luftdruckmessung erweitert das erfasste Klimabild um eine dritte Messgröße. Ihr Nutzen liegt insbesondere dort, wo nicht nur Temperatur und Feuchtigkeit, sondern zusätzliche Umgebungsinformationen für eine systemgestützte Beobachtung benötigt werden.

Der entscheidende Vorteil dieser Kombination: Drei Messfunktionen werden in einem Gerät zusammengeführt. Das vereinfacht die Auswahl eines geeigneten Messpunkts und ermöglicht eine optisch einheitliche Installation.

BUS-Anbindung und Versorgung über eine gemeinsame Infrastruktur

Der TPH-2 BR ist als BUS-Sensor ausgeführt. Sowohl die Verbindung zum vorgesehenen System als auch die Versorgung erfolgen über den BUS. Bei der Planung lassen sich Datenanbindung und Energieversorgung dadurch gemeinsam berücksichtigen. Ein regelmäßiger Batteriewechsel gehört bei dieser Versorgungsart nicht zum Betriebskonzept.

Die maximale Stromaufnahme von 5 mA ist besonders für die Auslegung der Stromversorgung relevant. Werden mehrere BUS-Komponenten eingesetzt, müssen deren elektrische Anforderungen zusammen betrachtet werden. Der geringe Strombedarf des Melders erleichtert dabei die Dimensionierung einer passenden Installation.

Wichtig für die Produktauswahl: Eine BUS-Verbindung bedeutet nicht automatisch, dass der Sensor mit jedem BUS-System zusammenarbeitet. Vor der Bestellung sollten deshalb die Kompatibilität mit der vorgesehenen Zentrale beziehungsweise Auswerteeinheit, die zulässige Verkabelung und die Anschlussbedingungen anhand der aktuellen SATEL-Produkt- und Installationsunterlagen geprüft werden.

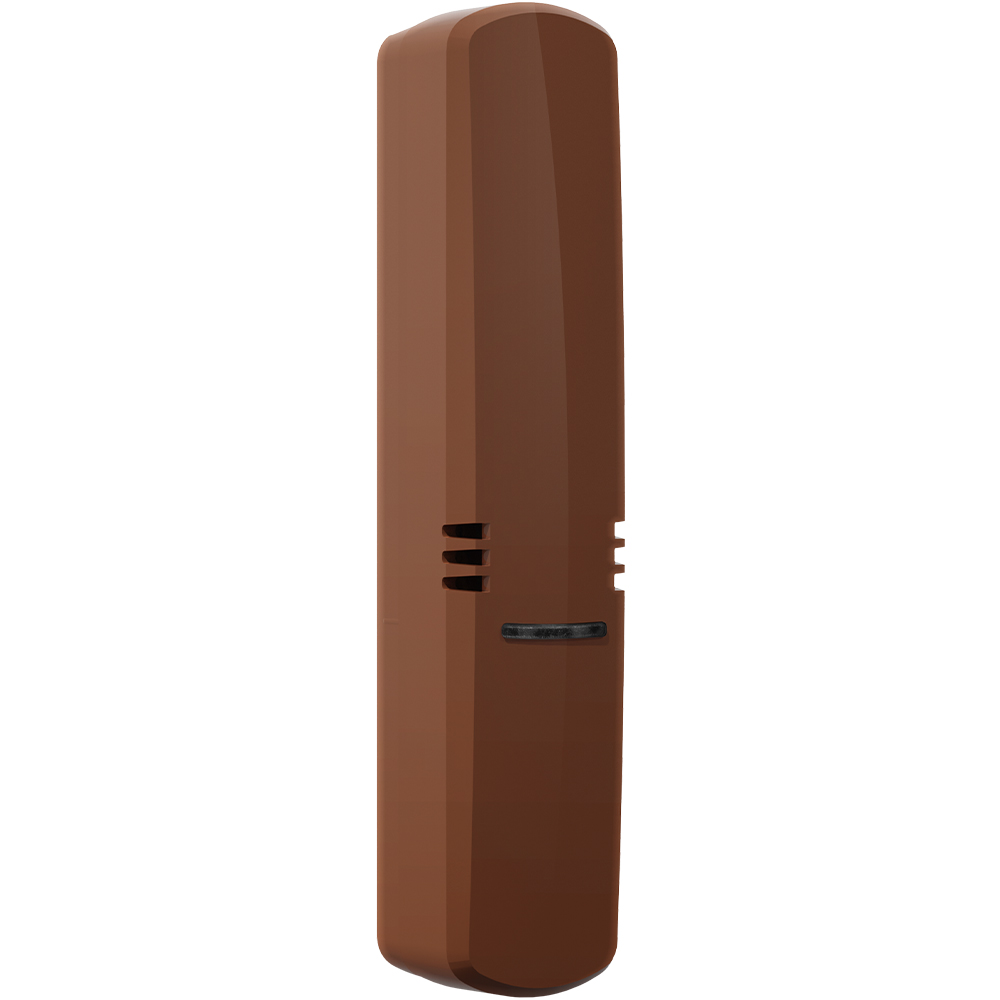

Braunes Kunststoffgehäuse für eine stimmige Aufputzinstallation

Neben der Messtechnik spielt die Gestaltung bei sichtbar montierten Sensoren eine wichtige Rolle. Das braune Gehäuse des TPH-2 BR bietet eine Alternative zu hellen Standardausführungen. Gerade auf dunklen Wänden, Holzverkleidungen oder farblich abgestimmten Einrichtungsflächen kann es sich zurückhaltend in die Umgebung einfügen.

Das Gehäuse besteht aus Kunststoff und ist für die Aufputz- beziehungsweise Aufbaumontage vorgesehen. Diese Montageart ist insbesondere dann praktisch, wenn das Gerät auf einer vorhandenen Oberfläche angebracht werden soll. Die konkreten Anforderungen an Befestigung und Leitungsführung sind bei der Installationsplanung zu berücksichtigen.

Eine integrierte LED ergänzt die Ausstattung des Multisensormelders. Welche Betriebs- oder Zustandsinformationen sie im Detail signalisiert, ist der zugehörigen Gerätedokumentation zu entnehmen.

Technische Daten

– Hersteller: SATEL
– Artikelnummer / Modell: TPH-2 BR
– Produkttyp: BUS-Multisensormelder
– Gerätetyp: Temperaturmelder, Multisensormelder
– Messgrößen: Temperatur, Luftdruck und Luftfeuchtigkeit
– Detektionsart: thermisch, bezogen auf die Temperaturerfassung
– Spannungsversorgung: 12 V DC
– Versorgungsart: BUS
– Verbindung: BUS
– Maximale Stromaufnahme: 5 mA
– Arbeitstemperatur: −10 bis +55 °C
– Gehäusematerial: Kunststoff
– Farbe: Braun
– Montageart: Aufputz / Aufbau
– Integrierte LED: Ja

Einsatzbereiche und Hinweise zur Planung

Der SATEL Multisensormelder kommt für die Raumklimaüberwachung in kompatiblen BUS-Installationen infrage. Mögliche Einsatzbereiche sind Wohnräume, Büroräume, Nebenräume oder technische Bereiche, sofern die dortigen Bedingungen den Installationsvorgaben des Herstellers entsprechen.

Für aussagekräftige Messungen ist ein geeigneter Montageort entscheidend. Direkte Sonneneinstrahlung, nahe Wärmequellen oder ein unmittelbarer Luftstrom können die erfassten Bedingungen am Sensor beeinflussen. Der Messpunkt sollte deshalb so gewählt werden, dass er die zu überwachende Umgebung möglichst gut repräsentiert.

Der angegebene Arbeitstemperaturbereich von −10 bis +55 °C beschreibt die zulässige Umgebungstemperatur für den Betrieb. Er ist nicht mit einem bestätigten Temperaturmessbereich gleichzusetzen. Ebenso lässt sich daraus keine Eignung für ungeschützte Außenbereiche ableiten. Für Anwendungen mit besonderen Anforderungen sollten zusätzlich Messbereiche, Messgenauigkeit, Schutzart und Systemkompatibilität anhand der offiziellen Herstellerunterlagen geklärt werden.

Fazit: TPH-2 BR BUS-Multisensormelder für gebündelte Klimainformationen

Der TPH-2 BR BUS-Multisensormelder von SATEL verbindet Temperatur-, Luftdruck- und Luftfeuchtigkeitsmessung mit einer BUS-basierten Anbindung und Versorgung. Seine wesentlichen Vorteile sind die Bündelung von drei Messgrößen in einem Gerät, die geringe maximale Stromaufnahme und die unkomplizierte Aufputzbauform.

Das braune Kunststoffgehäuse macht ihn besonders für Installationen interessant, bei denen neben der Funktion auch eine passende Farbgestaltung gefragt ist. Wer eine kompatible SATEL-Installation um mehrere klimatische Messwerte erweitern möchte, erhält mit dem TPH-2 BR eine platzsparende und funktional vielseitige Sensorlösung.
