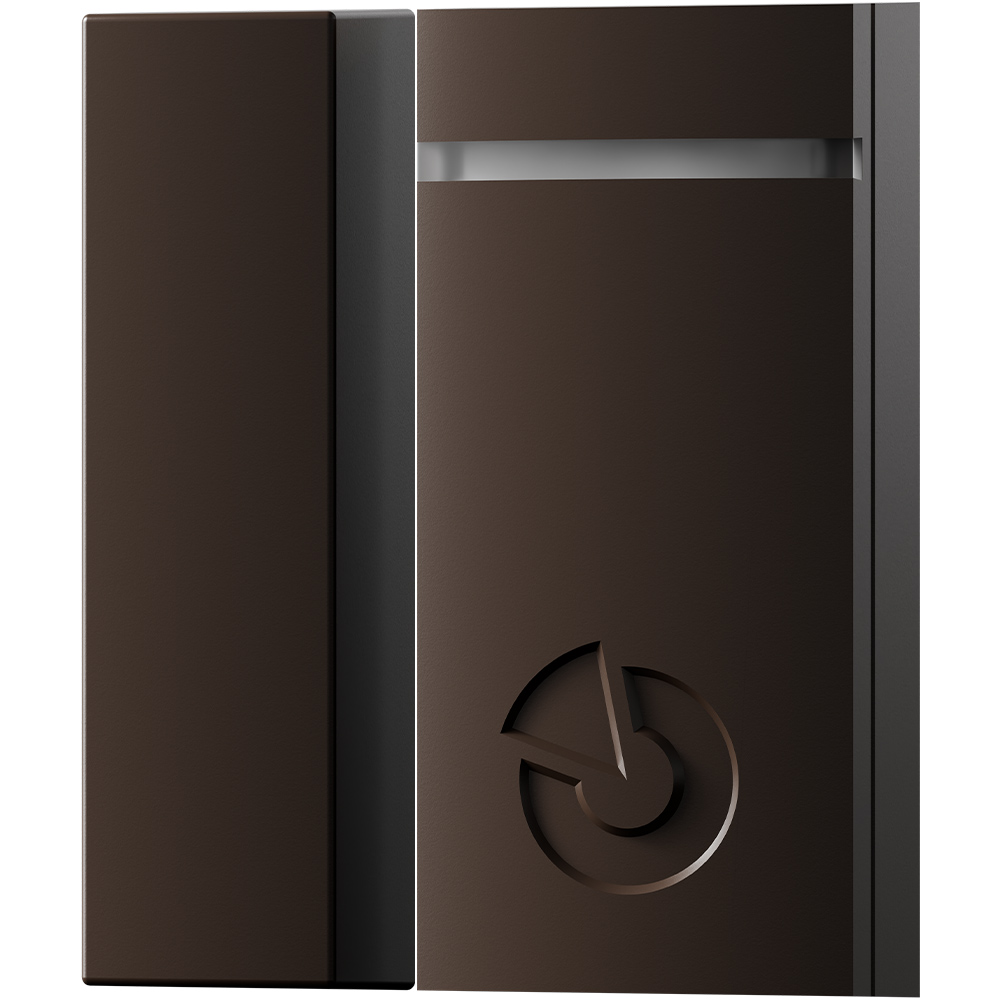

JABLOTRON JA-115M-BR BUS-Magnetkontakt, EN 50131 Grad 2, 1 Eingang, 12 V DC

JABLOTRON JA-115M-BR BUS-Magnetkontakt: zuverlässige Öffnungsüberwachung für Ihr Alarmsystem

Der JABLOTRON JA-115M-BR BUS-Magnetkontakt von JABLOTRON unterstützt die gezielte Überwachung von Türen und Fenstern in kompatiblen Alarmanlagen. Als kabelgebundener Öffnungsmelder erkennt er Änderungen am überwachten Magnetkontakt und übermittelt den jeweiligen Zustand über den System-BUS an die Alarmzentrale. Damit bildet er einen wichtigen Bestandteil der Außenhautüberwachung: Ein unbefugtes Öffnen kann erkannt werden, bevor sich eine Person weiter im geschützten Objekt bewegt.

Die Versorgung erfolgt direkt über den BUS mit nominal 12 V DC. Eine separate Batterieversorgung ist dadurch nicht erforderlich. Mit einem Eingang, integrierter LED und der Einstufung nach EN 50131 Grad 2 eignet sich der Magnetkontakt für professionell geplante Sicherheitslösungen in Wohngebäuden und gewerblich genutzten Innenbereichen. Die angegebene Kompatibilität umfasst die Zentralen JA-103K, JA-107K und JA-102K.

Gezielte Überwachung von Türen und Fenstern

Ein Magnetkontakt überwacht den Öffnungszustand beweglicher Bauteile. Bei einer typischen Installation werden Kontakt und zugehöriger Magnet so an Rahmen und Tür- oder Fensterflügel angeordnet, dass sich ihr Abstand beim Öffnen verändert. Diese Zustandsänderung wird vom Melder erfasst und innerhalb des Alarmsystems ausgewertet.

Der praktische Vorteil liegt in der klaren Zuordnung: Statt ausschließlich Bewegungen innerhalb eines Raumes zu überwachen, lässt sich unmittelbar feststellen, ob ein gesicherter Zugang geöffnet wurde. Das macht den JA-115M-BR zu einer sinnvollen Ergänzung für eine durchdachte Einbruchmeldeanlage.

Welche Reaktion die Alarmzentrale auslöst, hängt von der Programmierung und dem aktuellen Scharfschaltzustand ab. So kann die Öffnungsüberwachung in das individuelle Sicherheitskonzept des Gebäudes eingebunden werden. Voraussetzung sind eine fachgerechte Montage, die richtige Positionierung der Komponenten und eine passende Systemkonfiguration.

BUS-Anbindung: zentrale Versorgung statt Batteriewechsel

Der JABLOTRON JA-115M-BR BUS-Magnetkontakt verbindet Signalübertragung und Stromversorgung über die BUS-Infrastruktur des Alarmsystems. Das ist besonders bei Neubauten, Modernisierungen oder Erweiterungen mit vorhandener BUS-Verkabelung vorteilhaft.

Da der Melder keine eigene Batterie zur Versorgung benötigt, entfällt der regelmäßige Batteriewechsel am Gerät. Das reduziert den damit verbundenen Wartungsaufwand und erleichtert die langfristige Betreuung mehrerer Meldepunkte. Die allgemeine Funktionsprüfung der Alarmanlage bleibt selbstverständlich weiterhin notwendig.

Der zulässige Spannungsbereich beträgt 8 bis 15 V DC, die maximale Stromaufnahme 15 mA. Für die Anlagenplanung sind diese Werte relevant, weil die Stromaufnahme aller angeschlossenen BUS-Komponenten bei der Dimensionierung berücksichtigt werden muss. Die zentrale Versorgung bietet somit eine gut planbare Grundlage für die Einbindung in ein kabelgebundenes JABLOTRON Sicherheitssystem.

Passend für ausgewählte JABLOTRON Zentralen

Der Magnetkontakt ist den Systemserien JA-100 und Mercury zugeordnet. Als kompatible Zentralen sind JA-103K, JA-107K und JA-102K angegeben. Dadurch lässt sich der Melder gezielt für Neuinstallationen oder die Erweiterung entsprechender Bestandsanlagen auswählen.

Wichtig ist dabei die Unterscheidung zwischen einer grundsätzlichen Serienzuordnung und der konkreten Anlagenkompatibilität: Entscheidend für die Installation sind immer die eingesetzte Zentrale, deren Systemstand und die geltenden Herstellervorgaben. Die BUS-Anbindung macht das Gerät nicht zu einem universellen Kontakt für beliebige Fremdsysteme.

Der vorhandene eine Eingang gehört zum Funktionsumfang des Geräts. Seine konkrete Beschaltung und Parametrierung sollten entsprechend der Herstelleranleitung erfolgen. So wird sichergestellt, dass der Magnetkontakt korrekt in die geplante Überwachung eingebunden ist.

Aufputzmontage und integrierte LED für eine praxisgerechte Installation

Das Kunststoffgehäuse ist für die Aufputz- beziehungsweise Aufbaumontage vorgesehen. Diese Montageart ermöglicht die Befestigung auf geeigneten Oberflächen, ohne das Gehäuse vollständig in Rahmen oder Wand einlassen zu müssen. Das kann insbesondere bei der Nachrüstung eine praktische Lösung sein, sofern die erforderliche BUS-Leitung vorhanden ist oder verlegt werden kann.

Eine integrierte LED unterstützt die optische Kontrolle am Gerät. Welche Betriebs- oder Anzeigezustände sie konkret darstellt, richtet sich nach der Gerätefunktion und Konfiguration. Für eine zuverlässige Öffnungserkennung sind außerdem die Montageposition, die Ausrichtung des Magneten und die zulässigen Abstände gemäß Installationsanleitung zu beachten.

Der angegebene Arbeitstemperaturbereich von −10 bis +40 °C sollte bei der Auswahl des Montageortes berücksichtigt werden. Aus diesem Temperaturbereich allein lässt sich keine Eignung für ungeschützte Außenbereiche ableiten.

Technische Daten

– Hersteller: JABLOTRON
– Artikelnummer: JA-115M-BR
– Gerätetyp: BUS-Magnetkontakt
– Systemserien: JA-100, Mercury
– Kompatible Zentralen: JA-103K, JA-107K, JA-102K
– Detektionsart: Magnetkontakt zur Öffnungsüberwachung
– Verbindung: BUS
– Versorgungsart: Versorgung über den BUS
– Nennspannung: 12 V DC
– Zulässiger Spannungsbereich: 8–15 V DC
– Maximale Stromaufnahme: 15 mA
– Anzahl der Eingänge: 1
– Integrierte LED: Ja
– Sicherheitsgrad: EN 50131 Grad 2
– Arbeitstemperatur: −10 bis +40 °C
– Gehäusematerial: Kunststoff
– Montageart: Aufputz / Aufbau
– Farbe laut vorliegender Attributangabe: Weiß; die konkrete Farbausführung der Artikelnummer JA-115M-BR sollte vor Bestellung geprüft werden

Einsatzbereiche und Mehrwert für Ihr Sicherheitskonzept

Der JA-115M-BR kommt für die Überwachung geeigneter Türen und Fenster in Einfamilienhäusern, Wohnungen, Büros, Praxen oder kleineren Gewerbeobjekten infrage. Besonders sinnvoll ist sein Einsatz dort, wo definierte Öffnungspunkte zuverlässig in eine kompatible JABLOTRON Alarmanlage eingebunden werden sollen.

Sein Wertversprechen liegt in der Kombination aus direkter Öffnungserkennung, zentraler BUS-Versorgung und abgestimmter Systemintegration. Die Einstufung nach EN 50131 Grad 2 unterstützt die Auswahl für entsprechende Sicherheitsanforderungen. Sie ersetzt jedoch nicht die fachgerechte Planung: Der Sicherheitsgrad einer vollständigen Anlage hängt auch von weiteren Komponenten und ihrer Installation ab.

Fazit: JABLOTRON JA-115M-BR BUS-Magnetkontakt für eine gezielte Absicherung

Der JABLOTRON JA-115M-BR BUS-Magnetkontakt ist eine zweckmäßige Wahl, wenn Türen und Fenster innerhalb eines kompatiblen JABLOTRON Systems kabelgebunden überwacht werden sollen. BUS-Versorgung ohne separate Melderbatterie, Aufputzmontage, integrierte LED und EN 50131 Grad 2 verbinden sich zu einer praxisorientierten Lösung. Mit der passenden Zentrale und fachgerechter Installation ergänzt der Öffnungsmelder Ihr Sicherheitskonzept genau dort, wo ein unbefugter Zutritt beginnen kann.
