Jablotron JA-115M-AN BUS-Magnetkontakt – EN 50131 Grad 2, 12 V DC, 1 Eingang

Jablotron JA-115M-AN BUS-Magnetkontakt: zuverlässige Öffnungsüberwachung mit BUS-Anbindung

Der Jablotron JA-115M-AN BUS-Magnetkontakt bietet eine gezielte Lösung zur Überwachung von Türen und Fenstern innerhalb eines kompatiblen Jablotron-Alarmsystems. Der Hersteller Jablotron verbindet bei diesem Modell eine kabelgebundene BUS-Anbindung mit einer dezenten Gestaltung in Anthrazit. Damit eignet sich der Magnetkontakt besonders für Installationen, bei denen zuverlässige Sicherheitstechnik und eine optisch zurückhaltende Integration gleichermaßen gefragt sind.

Der Melder ist den Serien JA-100 und Mercury zugeordnet und mit den Zentralen JA-103K, JA-107K und JA-102K kompatibel. Seine Versorgung erfolgt direkt über den BUS. Die Nennspannung beträgt 12 V DC, der zulässige Versorgungsspannungsbereich liegt bei 8 bis 15 V DC. Ergänzt wird die Ausstattung durch einen Eingang und eine integrierte LED. Die Einstufung nach EN 50131 Grad 2 macht den Magnetkontakt zu einer passenden Komponente für entsprechend geplante Einbruchmeldeanlagen.

Öffnungen überwachen und Veränderungen frühzeitig erfassen

Ein Magnetkontakt dient dazu, den Zustand einer überwachten Tür oder eines Fensters zu erfassen. Das Funktionsprinzip beruht auf der räumlichen Zuordnung von Kontakt und Magnet: Wird die Öffnung bewegt, verändert sich diese Zuordnung. Das Alarmsystem kann die daraus resultierende Zustandsänderung entsprechend seiner Konfiguration auswerten.

Der Vorteil dieser Detektionsart liegt in der gezielten Überwachung des Zugangs selbst. Während ein Bewegungsmelder Aktivitäten innerhalb eines Raumes erfasst, setzt die Öffnungsüberwachung unmittelbar an Türen oder Fenstern an. In einem abgestimmten Sicherheitskonzept können sich beide Verfahren sinnvoll ergänzen.

Der JA-115M-AN ist damit für Anwender interessant, die ausgewählte Zugänge in ihr Jablotron-System einbinden möchten. Ob und wann eine Zustandsänderung einen Alarm auslöst, wird durch die Planung und Parametrierung der Alarmanlage bestimmt. So lässt sich die Funktion an das jeweilige Objekt und dessen Nutzung anpassen.

BUS-Technik für eine dauerhaft versorgte Sicherheitskomponente

Der Jablotron JA-115M-AN BUS-Magnetkontakt nutzt den BUS sowohl zur Anbindung an das System als auch zur Stromversorgung. Eine separate Batterie im Melder ist für den Betrieb somit nicht erforderlich. Das vermeidet regelmäßige Batteriewechsel an dieser Komponente und ist insbesondere bei dauerhaft betriebenen Installationen ein praktischer Vorteil.

Die kabelgebundene Ausführung eignet sich vor allem für Neubauten, Renovierungen und Objekte mit bereits vorhandener BUS-Verkabelung. Wo Leitungswege von Anfang an berücksichtigt werden, lässt sich der Magnetkontakt systematisch in das Sicherheitskonzept integrieren.

Für die elektrische Planung ist die maximale Stromaufnahme von 15 mA zu beachten. Zusammen mit dem zulässigen Spannungsbereich liefert dieser Wert eine wichtige Grundlage für die Dimensionierung der BUS-Versorgung. Dabei sollte stets die gesamte angeschlossene Installation betrachtet werden, nicht nur der einzelne Melder.

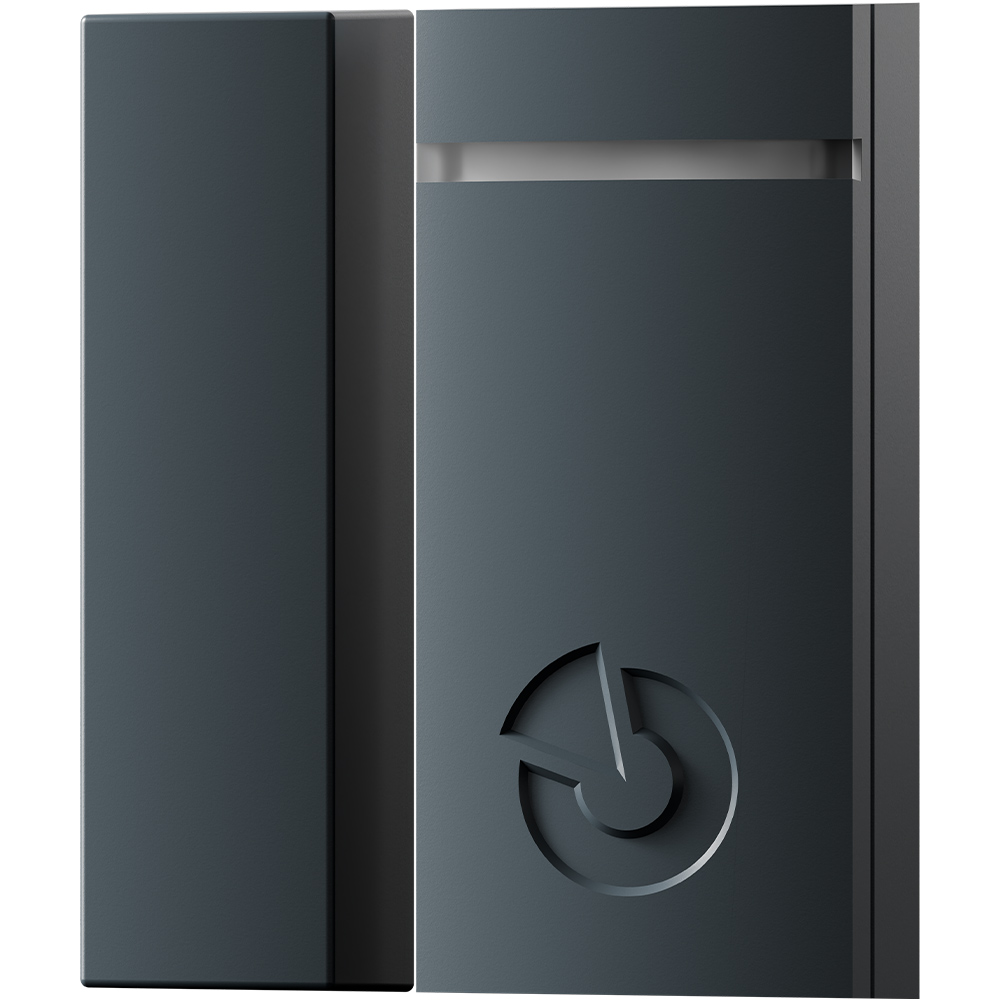

Anthrazitfarbenes Gehäuse für eine dezente Aufbaumontage

Sicherheitstechnik soll zuverlässig arbeiten, sich aber möglichst harmonisch in die Umgebung einfügen. Das anthrazitfarbene Kunststoffgehäuse des JA-115M-AN bietet dafür besonders an dunklen Tür- und Fensterrahmen eine optisch passende Lösung. Auch in modern gestalteten Wohn- oder Geschäftsräumen kann diese Farbvariante gegenüber einem hellen Melder die zurückhaltendere Wahl sein.

Vorgesehen ist eine Aufputz- beziehungsweise Aufbaumontage. Der Kontakt wird somit auf einer geeigneten Montagefläche angebracht. Für eine zuverlässige Öffnungserkennung sind die korrekte Positionierung sowie die Einhaltung der herstellerseitigen Montagevorgaben entscheidend. Vor allem die Zuordnung von Kontakt und Magnet sollte bei der Installation sorgfältig geprüft werden.

Die integrierte LED ergänzt die Ausstattung um eine lokale Anzeigemöglichkeit. Welche Zustände sie im jeweiligen Betrieb signalisiert, ist der zugehörigen Produkt- und Installationsdokumentation zu entnehmen.

Technische Daten

– Hersteller: Jablotron
– Artikelnummer: JA-115M-AN
– Gerätetyp: BUS-Magnetkontakt
– Serienzuordnung: JA-100, Mercury
– Detektionsart: Magnetkontakt
– Verbindung: BUS
– Versorgungsart: über BUS
– Nennversorgungsspannung: 12 V DC
– Zulässiger Versorgungsspannungsbereich: 8–15 V DC
– Maximale Stromaufnahme: 15 mA
– Anzahl der Eingänge: 1
– Integrierte LED: ja
– Einstufung nach EN 50131: Grad 2
– Kompatible Zentralen: JA-103K, JA-107K, JA-102K
– Arbeitstemperatur: −10 bis +40 °C
– Montageart: Aufputz / Aufbau
– Gehäusematerial: Kunststoff
– Farbe: Anthrazit

Einsatzbereiche und Hinweise zur Systemplanung

Typische Einsatzbereiche sind die Öffnungsüberwachung in Wohnhäusern, Wohnungen, Büros und kleineren Gewerbeobjekten. Besonders sinnvoll ist der Einsatz dort, wo Türen oder Fenster als mögliche Zugänge gezielt abgesichert werden sollen und eine geeignete BUS-Verkabelung vorhanden oder vorgesehen ist.

Der angegebene Arbeitstemperaturbereich von −10 bis +40 °C ist bei der Wahl des Montageortes zu berücksichtigen. Aus dem Temperaturbereich allein lässt sich keine Eignung für ungeschützte Außenbereiche ableiten. Für die konkrete Installation sind daher auch die Umgebungsbedingungen und die Montagevorgaben maßgeblich.

Die Kompatibilität mit JA-103K, JA-107K und JA-102K erleichtert die Auswahl für entsprechende Jablotron-Anlagen. Vor einer Erweiterung sollten dennoch die aktuelle Systemkonfiguration und die erforderlichen Einstellungen geprüft werden. Auch die Verwendung des vorhandenen Eingangs muss entsprechend der Installationsdokumentation erfolgen.

Die Einstufung des Melders nach EN 50131 Grad 2 ersetzt zudem nicht die fachgerechte Planung der Gesamtanlage. Für ein schlüssiges Sicherheitskonzept müssen Zentrale, Melder, Verkabelung und Installation zusammenpassen.

Fazit: Jablotron JA-115M-AN BUS-Magnetkontakt für gezielte Absicherung

Der Jablotron JA-115M-AN BUS-Magnetkontakt überzeugt durch die Kombination aus gezielter Öffnungsüberwachung, BUS-Versorgung ohne separate Melderbatterie und einem anthrazitfarbenen Aufbaugehäuse. Mit einem Eingang, integrierter LED und der Einstufung nach EN 50131 Grad 2 bietet er eine klar definierte Ausstattung für kompatible Jablotron-Systeme.

Wer Türen und Fenster kabelgebunden überwachen und dabei Wert auf eine dezente Optik legen möchte, findet im JA-115M-AN eine passende Ergänzung. Sein Wert liegt in der systemgerechten Integration: eine dauerhaft versorgte Sicherheitskomponente, die sich funktional und gestalterisch in eine professionell geplante Alarmanlage einfügt.
