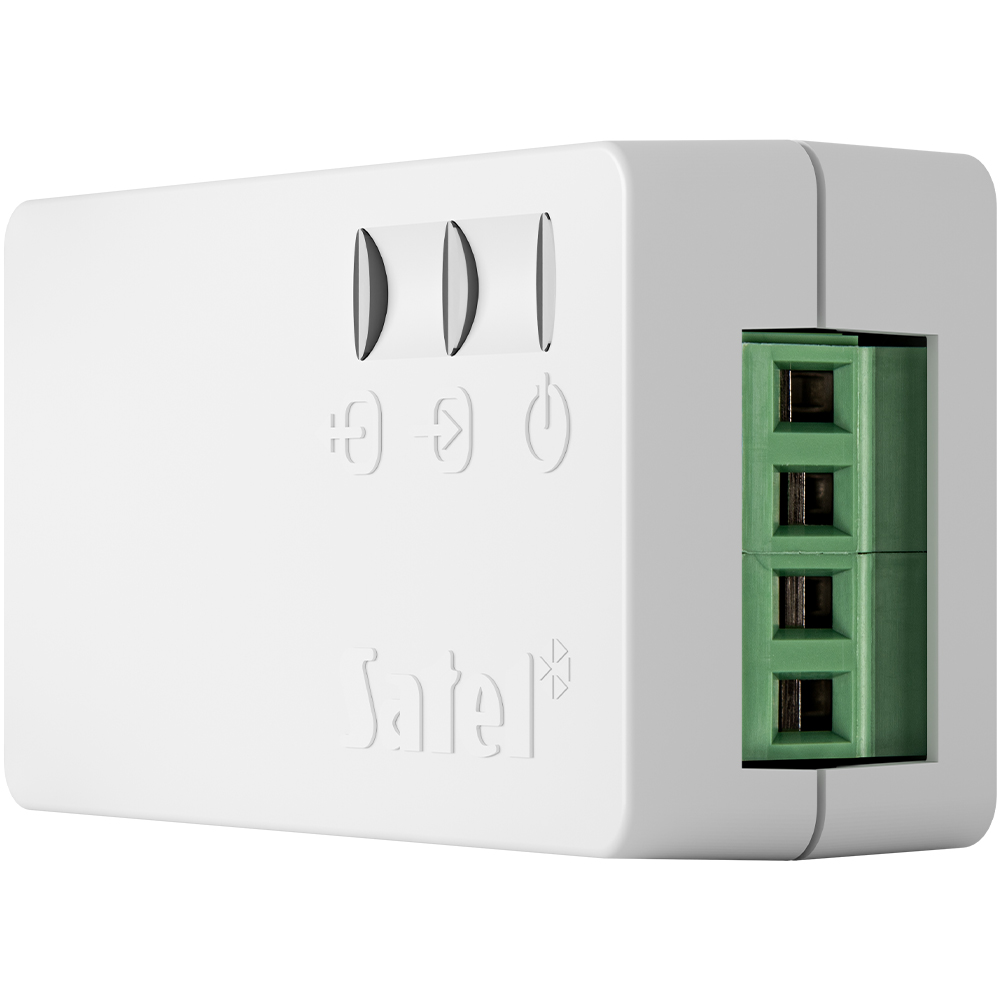

ISO-RS485 BUS-Isolator: Starke Vorteile mit 6–24 V DC

Eine durchdachte BUS-Installation braucht mehr als passende Endgeräte. Auch die Verbindung einzelner Anlagenbereiche muss auf die elektrischen Anforderungen und die Vorgaben des Kommunikationssystems abgestimmt sein. Der Satel ISO-RS485 BUS-Isolator ist für die Isolation innerhalb kompatibler RS-485-BUS-Installationen vorgesehen und ergänzt die Anlage damit um eine gezielte Schnittstellenkomponente.

Mit einer Versorgungsspannung von 6 bis 24 V DC, einer maximalen Stromaufnahme von 42 mA und einer integrierten LED bietet das Gerät klar benannte Eckdaten für Planung und Betrieb. Der zulässige Betriebstemperaturbereich reicht von −10 bis +55 °C. Diese Eigenschaften machen den weißen Isolator zu einer prüfenswerten Option für Facherrichter, Systemintegratoren und Betreiber, die ihre BUS-Infrastruktur erweitern oder einzelne Anlagenabschnitte entsprechend den Systemvorgaben trennen möchten.

Entscheidend bleibt die Eignung für die konkrete Installation: Welche Systeme unterstützt werden und wie der Anschluss erfolgen muss, ist anhand der offiziellen Satel-Dokumentation zu prüfen.

ISO-RS485 BUS-Isolator: Gezielte Isolation statt einfacher Verbindung

Ein BUS-Isolator erfüllt eine andere Aufgabe als eine Verbindungsklemme. Während eine Klemme Leitungen miteinander verbindet, ist ein Isolator für eine definierte Trennung innerhalb der Kommunikationsverbindung vorgesehen. Das kann relevant sein, wenn unterschiedliche Anlagenbereiche über einen BUS miteinander kommunizieren und die technische Planung eine entsprechende Isolation verlangt.

Der ISO-RS485 BUS-Isolator unterstützt somit die Anpassung einer geeigneten BUS-Struktur an die Anforderungen der Anlage. Dabei kommt es auf die konkrete Ausführung der Isolationsfunktion an. Welche Trennwirkung das Gerät bietet, welche Anschlüsse davon betroffen sind und welche Konfigurationen zulässig sind, muss der Herstellerdokumentation entnommen werden.

Wichtig ist die Abgrenzung zu anderen Schutzfunktionen: Aus der Bezeichnung „BUS-Isolator“ lassen sich weder ein umfassender Überspannungsschutz noch Kurzschlussfestigkeit oder vollständige Störungsfreiheit ableiten. Wer diese Eigenschaften benötigt, sollte sie ausdrücklich anhand der technischen Unterlagen prüfen und gegebenenfalls zusätzliche Maßnahmen vorsehen.

Flexible Spannungsversorgung von 6 bis 24 V DC

Ein wesentlicher Vorteil des Satel ISO-RS485 ist sein Versorgungsspannungsbereich von 6 bis 24 Volt Gleichspannung. Dieser Bereich eröffnet Spielraum bei der Einbindung in unterschiedliche DC-Versorgungskonzepte – vorausgesetzt, die übrigen Systemanforderungen sind erfüllt.

Für die Planung zählt nicht nur die Nennspannung des Netzteils. Auch die tatsächlich am Gerät anliegende Spannung muss unter den vorgesehenen Betriebsbedingungen innerhalb der zulässigen Grenzen bleiben. Leitungsverluste und mögliche Spannungsschwankungen sollten deshalb berücksichtigt werden.

Die maximale Stromaufnahme von 42 mA ermöglicht es, den Isolator konkret in die Strombilanz der Installation einzubeziehen. Werden mehrere Komponenten gemeinsam versorgt, sind deren Stromaufnahmen zusammenzurechnen und angemessene Reserven einzuplanen.

Für die Auslegung bedeutet das:

– Versorgung prüfen: Liegt die Spannung am Einbauort zuverlässig zwischen 6 und 24 V DC?
– Gesamtbedarf ermitteln: Kann die Stromversorgung alle angeschlossenen Komponenten ausreichend versorgen?
– Leitungsverluste berücksichtigen: Bleibt auch unter Last genügend Spannung am Gerät verfügbar?
– Erweiterungen einplanen: Sind Reserven für spätere Ergänzungen der Anlage vorgesehen?

So lässt sich der ISO-RS485 BUS-Isolator sowohl bei einer Neuinstallation als auch bei einer Nachrüstung nachvollziehbar in das Versorgungskonzept aufnehmen.

Integrierte LED für die Kontrolle vor Ort

Die integrierte LED stellt eine direkt am Gerät verfügbare optische Information bereit. Das ist im Installations- und Servicealltag hilfreich, weil sich die Anzeige ohne zusätzliche Bedienoberfläche ablesen lässt.

Welche Zustände die LED signalisiert und wie diese zu interpretieren sind, richtet sich nach der offiziellen Bedienungs- beziehungsweise Installationsanleitung. Eine sichtbare Anzeige allein belegt daher nicht, dass die gesamte BUS-Kommunikation fehlerfrei arbeitet.

Die LED ergänzt die fachgerechte Prüfung, ersetzt aber weder elektrische Messungen noch eine Systemdiagnose. Bei der Montage empfiehlt es sich, auf eine möglichst gut ablesbare Position zu achten. Dadurch bleibt die Anzeige auch bei späteren Wartungs- und Kontrollarbeiten nutzbar.

Technische Daten des ISO-RS485 BUS-Isolators

Die wichtigsten Produktdaten im Überblick:

| Merkmal | Angabe |
|—|—|
| Hersteller | Satel |
| Artikelnummer | ISO-RS485 |
| Produktbezeichnung | ISO-RS485 BUS-Isolator |
| Gerätetyp | Isolator |
| Verbindung | BUS |
| Schnittstellenbezug | RS-485 |
| Spannungsversorgung | 6–24 V DC |
| Maximale Stromaufnahme | 42 mA |
| Integrierte LED | Ja |
| Betriebstemperatur | −10 bis +55 °C |
| Farbe | Weiß |

Diese Angaben bieten eine solide Grundlage für die erste Produktauswahl. Für die vollständige Installationsplanung sind darüber hinaus unter anderem Anschlussbelegung, Montagevorgaben und die genaue Isolationsfunktion relevant.

Einsatzbereiche: Wann ist der BUS-Isolator eine passende Ergänzung?

Der ISO-RS485 BUS-Isolator kommt für kompatible RS-485-BUS-Installationen infrage, in denen eine entsprechende Isolationskomponente vorgesehen ist. Mögliche Planungssituationen sind der Aufbau einer neuen BUS-Struktur, die Erweiterung einer vorhandenen Anlage oder die Anpassung einzelner Verbindungsabschnitte.

Dabei gilt: RS-485 allein ist keine vollständige Kompatibilitätszusage. Neben der elektrischen Schnittstelle müssen auch das Kommunikationssystem, die zulässige Verdrahtung und die Anforderungen der angeschlossenen Geräte berücksichtigt werden. Besonders bei herstellerübergreifenden Lösungen sollte die Eignung vor dem Kauf geklärt sein.

Auch der Montageort verdient Aufmerksamkeit. Der Betriebstemperaturbereich von −10 bis +55 °C beschreibt die zulässige thermische Umgebung. Daraus folgt jedoch keine automatische Eignung für feuchte Räume oder ungeschützte Außenbereiche. Anforderungen an Gehäuseschutz, Feuchtigkeit und weitere Umgebungsbedingungen sind separat zu prüfen.

Gut vorbereitet: Darauf kommt es vor der Installation an

Eine sorgfältige Vorbereitung erleichtert den Einbau und hilft, ungeeignete Konfigurationen zu vermeiden. Vor der Integration sollten Fachkräfte insbesondere folgende Punkte klären:

1. Systemeignung bestätigen: Ist der Isolator für das verwendete System und die geplante Anwendung vorgesehen?
2. Isolationsfunktion abgleichen: Entspricht die dokumentierte Trennwirkung den Anforderungen der Anlage?
3. Anschlussvorgaben prüfen: Sind Anschlussbelegung, Leitungsführung und zulässige BUS-Struktur bekannt?
4. Versorgung dimensionieren: Sind Spannungsbereich, Strombedarf und Leitungsverluste berücksichtigt?
5. Montagebedingungen bewerten: Erfüllt der Einbauort die thermischen und sonstigen Umgebungsanforderungen?
6. Servicezugang berücksichtigen: Bleiben Anschlüsse und LED für spätere Prüfungen sinnvoll zugänglich?

Angaben zu Abmessungen, Montageart, zulässigen Leitungslängen oder weiteren Leistungsmerkmalen sollten nicht aus der Produktbezeichnung abgeleitet werden. Maßgeblich sind die aktuellen Herstellerunterlagen.

Fazit: ISO-RS485 BUS-Isolator gezielt auswählen und fachgerecht integrieren

Der Satel ISO-RS485 BUS-Isolator bietet eine gezielte Isolationslösung für passende BUS-Installationen. Sein Versorgungsspannungsbereich von 6 bis 24 V DC schafft Flexibilität bei der Stromversorgung, während die maximale Stromaufnahme von 42 mA eine nachvollziehbare elektrische Planung ermöglicht. Die integrierte LED ergänzt die Kontrolle vor Ort; der Temperaturbereich von −10 bis +55 °C unterstützt die Bewertung des vorgesehenen Einbauorts.

Sein Mehrwert liegt damit in der Kombination einer klar umrissenen Funktion mit konkret benannten Betriebsdaten. Wer den ISO-RS485 BUS-Isolator einsetzen möchte, sollte die Anforderungen der eigenen Anlage mit der offiziellen Satel-Produkt- und Installationsdokumentation abgleichen. So wird aus einer passenden Komponente eine fachgerecht geplante Ergänzung der BUS-Infrastruktur.
