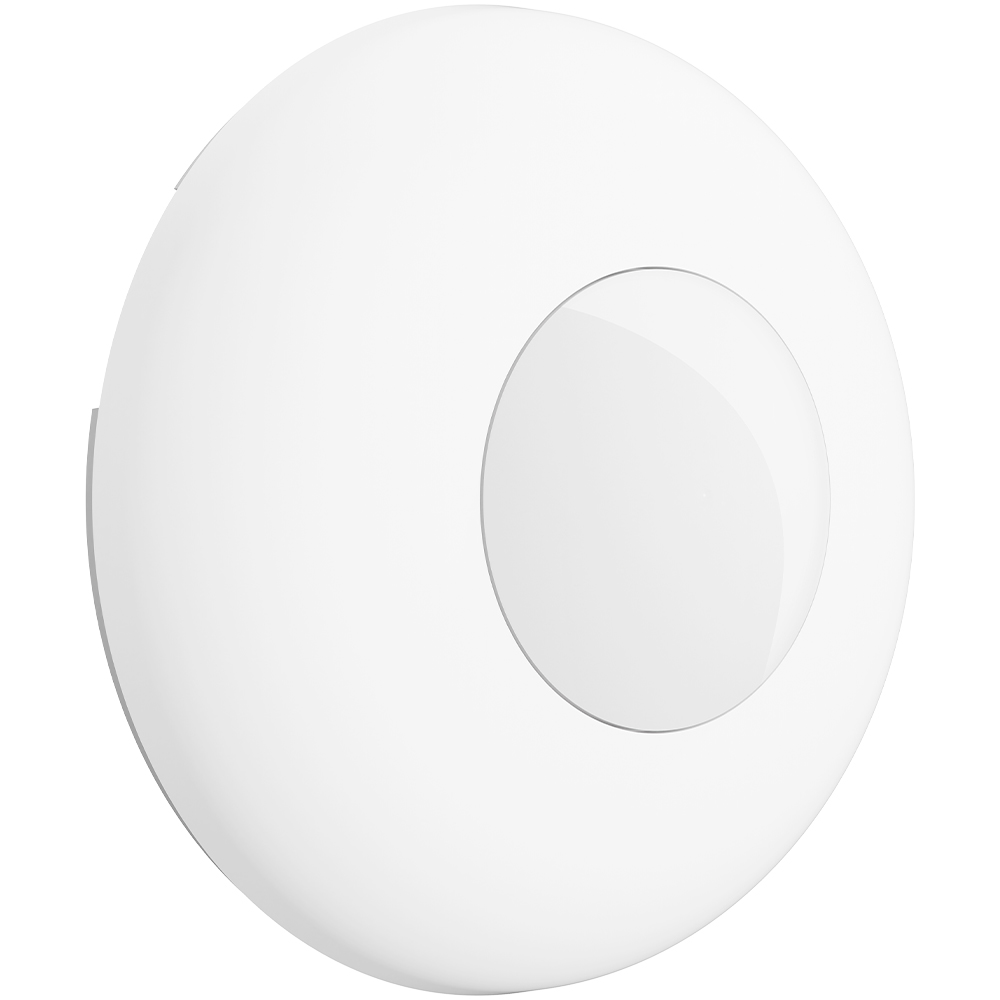

SATEL SLIM-S-DUAL-PRO BUS: Starker, sicherer 360°-Schutz

Zuverlässige Innenraumüberwachung beginnt mit einem Bewegungsmelder, der zur Umgebung und zum Sicherheitskonzept passt. Der SATEL SLIM-S-DUAL-PRO BUS verbindet passive Infraroterkennung mit Mikrowellentechnik und ist für die unauffällige Montage an der Decke ausgelegt. Mit seiner 360°-Erfassung und einer angegebenen Detektionsreichweite von bis zu 10 m bietet er eine rundum ausgerichtete Bewegungserkennung für anspruchsvolle Einbruchmeldeanlagen.

Die Einstufung nach EN 50131 Grad 3 macht den Dual-PIR/MW-Deckenbewegungsmelder besonders für Projekte mit erhöhten Sicherheitsanforderungen interessant. Seine BUS-Anbindung ermöglicht die Integration in kompatible Anlagen, während sich das weiße Kunststoffgehäuse dezent in Büros, Verkaufsflächen und andere Innenräume einfügt. Für einen zuverlässigen Betrieb bleiben die passende Systemauswahl, eine sorgfältige Planung und die fachgerechte Installation entscheidend.

SATEL SLIM-S-DUAL-PRO BUS: Zwei Technologien für eine differenzierte Erkennung

Der SATEL SLIM-S-DUAL-PRO BUS nutzt zwei physikalisch unterschiedliche Verfahren, um Bewegungen zu erkennen: Passiv-Infrarot, kurz PIR, und Mikrowelle, kurz MW. Beide Technologien erfassen Veränderungen im überwachten Bereich, arbeiten dabei jedoch auf unterschiedliche Weise.

Der PIR-Sensor reagiert auf Veränderungen der Wärmestrahlung. Bewegt sich beispielsweise eine Person durch den Erfassungsbereich, kann der Sensor die damit verbundenen Temperaturunterschiede registrieren. Der Mikrowellensensor erkennt Bewegungen hingegen anhand von Veränderungen reflektierter Signale.

Der Nutzen dieser Kombination liegt in der ergänzenden Bewertung eines Bewegungsereignisses. Da beide Verfahren unterschiedlich auf Umgebungseinflüsse reagieren, steht der internen Signalauswertung eine breitere Grundlage zur Verfügung als bei einem einzelnen Detektionsprinzip. Abhängig von der Auswertungslogik und der Systemkonfiguration kann dies dazu beitragen, unerwünschte Meldungen zu reduzieren.

Die duale Detektion ersetzt allerdings keine durchdachte Montage. Auch ein leistungsfähiger Melder muss so positioniert und eingestellt werden, dass er zu den tatsächlichen Raumbedingungen passt.

360°-Erfassung: Rundumüberwachung von der Decke

Die Deckenmontage bietet insbesondere dort Vorteile, wo Wandflächen für Regale, Präsentationen oder andere Einbauten benötigt werden. Statt den Bewegungsmelder von einer Wand aus auf einen bestimmten Bereich auszurichten, lässt sich die Überwachung von einer geeigneten Position an der Decke aus planen.

Mit seinem horizontalen Erfassungswinkel von 360° ist der SLIM-S-DUAL-PRO BUS darauf ausgelegt, Bewegungen aus unterschiedlichen Richtungen zu erfassen. Die angegebene Detektionsreichweite beträgt bis zu 10 m; vorgesehen ist eine Montagehöhe von 2,4 bis 3,5 m. Damit kommt der Melder für viele übliche Raumhöhen in gewerblichen und privaten Gebäuden infrage.

360°-Erfassung bedeutet jedoch nicht automatisch lückenlose Raumabdeckung. Hohe Schränke, Trennwände und andere Hindernisse können Bereiche abschirmen. Ebenso beeinflussen die Raumgeometrie und die Montagehöhe, wie gut der gewünschte Überwachungsbereich tatsächlich erfasst wird.

Für die Planung sind deshalb vor allem folgende Fragen wichtig:

– Welche Bereiche und Laufwege sollen überwacht werden?
– Wo könnten Möbel oder Einbauten die Erfassung behindern?
– Liegt die vorgesehene Montageposition innerhalb des zulässigen Höhenbereichs?
– Reicht ein Melder für die Raumaufteilung aus oder sind weitere Melder erforderlich?

Eine Prüfung des Erfassungsbereichs bei der Inbetriebnahme hilft, die geplante Abdeckung unter realen Bedingungen zu beurteilen.

BUS-Anbindung für die Integration in kompatible Anlagen

Der SATEL SLIM-S-DUAL-PRO BUS ist für die Anbindung über einen BUS vorgesehen. Auch seine Versorgung erfolgt über den BUS; als Versorgungsspannung sind 12 V DC angegeben. Damit lässt sich der Melder in eine entsprechend ausgelegte Anlagenstruktur integrieren.

Wichtig ist dabei die Unterscheidung zwischen einer BUS-Schnittstelle und einer universellen Kompatibilität: Nicht jedes BUS-Gerät lässt sich an jedem BUS-System betreiben. Vor der Auswahl müssen deshalb die Unterstützung durch die eingesetzte Zentrale sowie die Vorgaben zur Verkabelung und Versorgung geprüft werden. Maßgeblich sind die aktuellen Herstellerunterlagen für Melder und Zentrale.

Der maximale Stromverbrauch beträgt 45 mA. Dieser Wert ist bei der Auslegung der Stromversorgung zu berücksichtigen, insbesondere wenn mehrere Melder und weitere Komponenten gemeinsam versorgt werden. Eine vollständige Berechnung des Strombedarfs schafft die Grundlage für einen zuverlässigen Anlagenbetrieb.

EN 50131 Grad 3: Einordnung für erhöhte Sicherheitsanforderungen

Die Einstufung nach EN 50131 Grad 3 ist ein wesentliches Auswahlkriterium für Sicherheitsprojekte mit entsprechendem Anforderungsprofil. Sie unterstützt Fachplaner und Errichter dabei, den Melder innerhalb eines übergeordneten Sicherheitskonzepts einzuordnen.

Dabei gilt: Ein Grad-3-Melder allein macht noch keine Grad-3-Anlage. Für die Bewertung des Gesamtsystems sind auch die Zentrale, weitere Komponenten sowie Projektierung und Installation relevant. Alle Bestandteile müssen aufeinander abgestimmt sein und die jeweils geltenden Anforderungen erfüllen.

Die Klassifizierung des SLIM-S-DUAL-PRO BUS ist somit ein wichtiger Baustein, ersetzt aber nicht die fachliche Prüfung der gesamten Einbruchmeldeanlage.

Technische Daten im Überblick

| Merkmal | Angabe |
|—|—|
| Hersteller | SATEL |
| Artikelnummer | SLIM-S-DUAL-PRO BUS |
| Gerätetyp | Dual-PIR/MW-Deckenbewegungsmelder |
| Detektionsverfahren | Passiv-Infrarot und Mikrowelle |
| Detektionsreichweite | Bis zu 10 m |
| Erfassungswinkel | 360° |
| Montageart | Aufputz-/Aufbaumontage an der Decke |
| Montagehöhe | 2,4 bis 3,5 m |
| Verbindung | BUS |
| Versorgungsart | Über BUS |
| Versorgungsspannung | 12 V DC |
| Maximaler Stromverbrauch | 45 mA |
| Sicherheitsgrad | EN 50131 Grad 3 |
| Arbeitstemperatur | −10 bis +55 °C |
| Integrierte LED | Ja |
| Gehäusematerial | Kunststoff |
| Farbe | Weiß |

Die integrierte LED ermöglicht eine lokale optische Anzeige. Welche Betriebs- oder Meldezustände sie signalisiert und welche Einstellungen verfügbar sind, ist der zugehörigen Produktdokumentation zu entnehmen.

Geeignete Einsatzbereiche und praktische Vorteile

Der Dual-Bewegungsmelder eignet sich für die projektbezogene Überwachung von Büros, Verkaufsräumen, Empfangsbereichen, gewerblichen Nebenräumen und privaten Innenräumen. Besonders sinnvoll kann seine Bauform sein, wenn eine dezente Deckeninstallation gewünscht ist und Wandflächen frei bleiben sollen.

Seine Stärken ergeben sich aus dem Zusammenspiel mehrerer Eigenschaften: PIR- und Mikrowellentechnik ergänzen sich bei der Bewegungserkennung, die 360°-Erfassung unterstützt die Überwachung aus unterschiedlichen Richtungen und die BUS-Anbindung erlaubt den Einsatz in kompatiblen Sicherheitssystemen. Die Grad-3-Einstufung ergänzt dieses Profil für Projekte mit erhöhtem Sicherheitsanspruch.

Für Montage und Inbetriebnahme sollten stets die aktuellen Installationsvorgaben von SATEL herangezogen werden. Dazu gehört auch, den geplanten Erfassungsbereich nach der Installation zu kontrollieren und die Einstellungen auf die Nutzung des Raums abzustimmen.

Fazit: SATEL SLIM-S-DUAL-PRO BUS für anspruchsvolle Innenraumüberwachung

Der SATEL SLIM-S-DUAL-PRO BUS kombiniert Dual-PIR/MW-Technologie, eine Detektionsreichweite von bis zu 10 m und 360°-Erfassung in einem dezent gestalteten Deckenbewegungsmelder. Seine BUS-Anbindung und die Einstufung nach EN 50131 Grad 3 machen ihn zu einer überzeugenden Option für entsprechend ausgelegte Einbruchmeldeanlagen.

Wer eine rundum ausgerichtete Bewegungserkennung mit ergänzenden Detektionsverfahren sucht, findet hier eine vielseitige Lösung für Innenräume. Den entscheidenden Unterschied im praktischen Einsatz machen die bestätigte Systemkompatibilität, eine geeignete Montageposition und die fachgerechte Inbetriebnahme.
